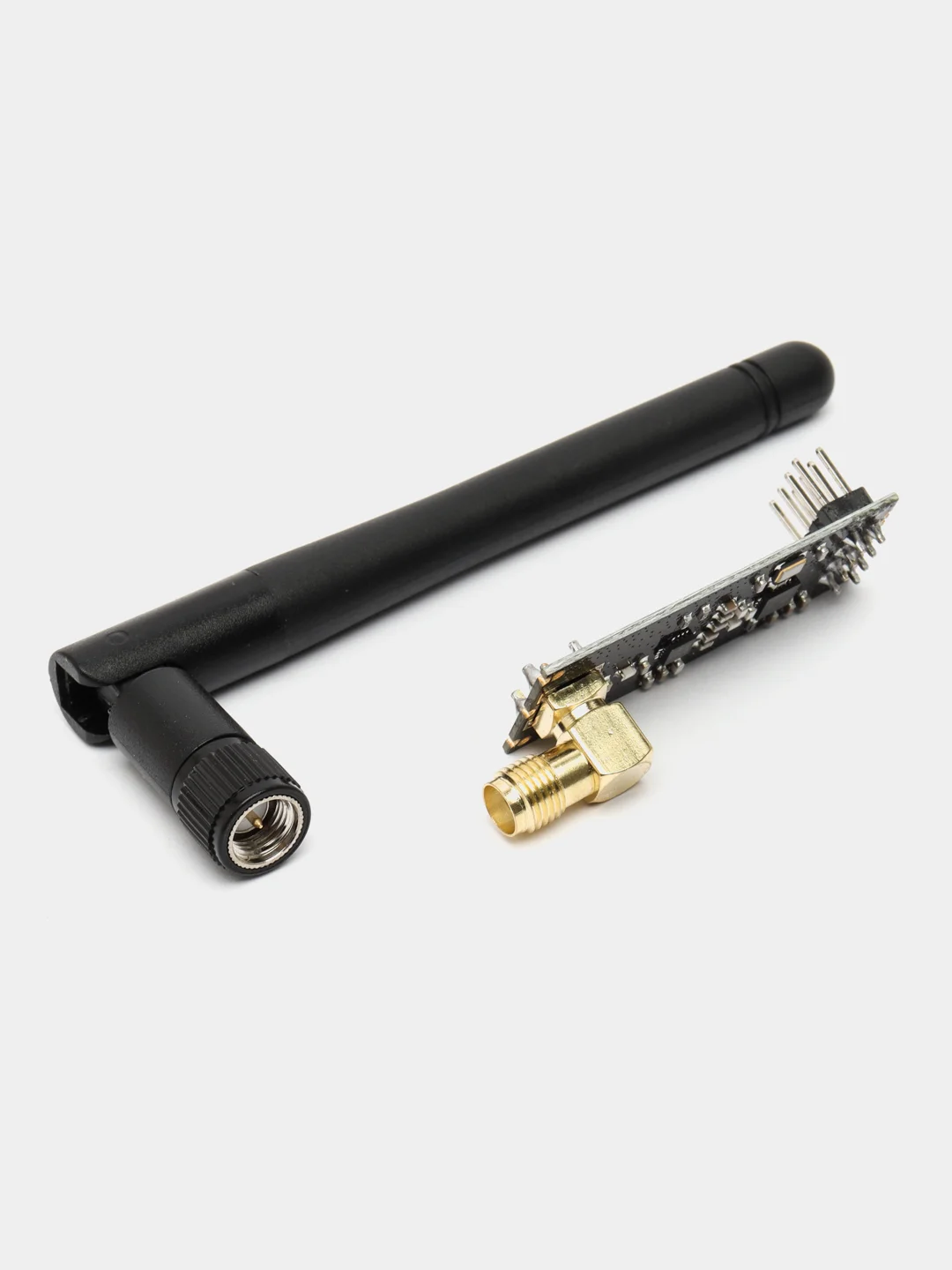

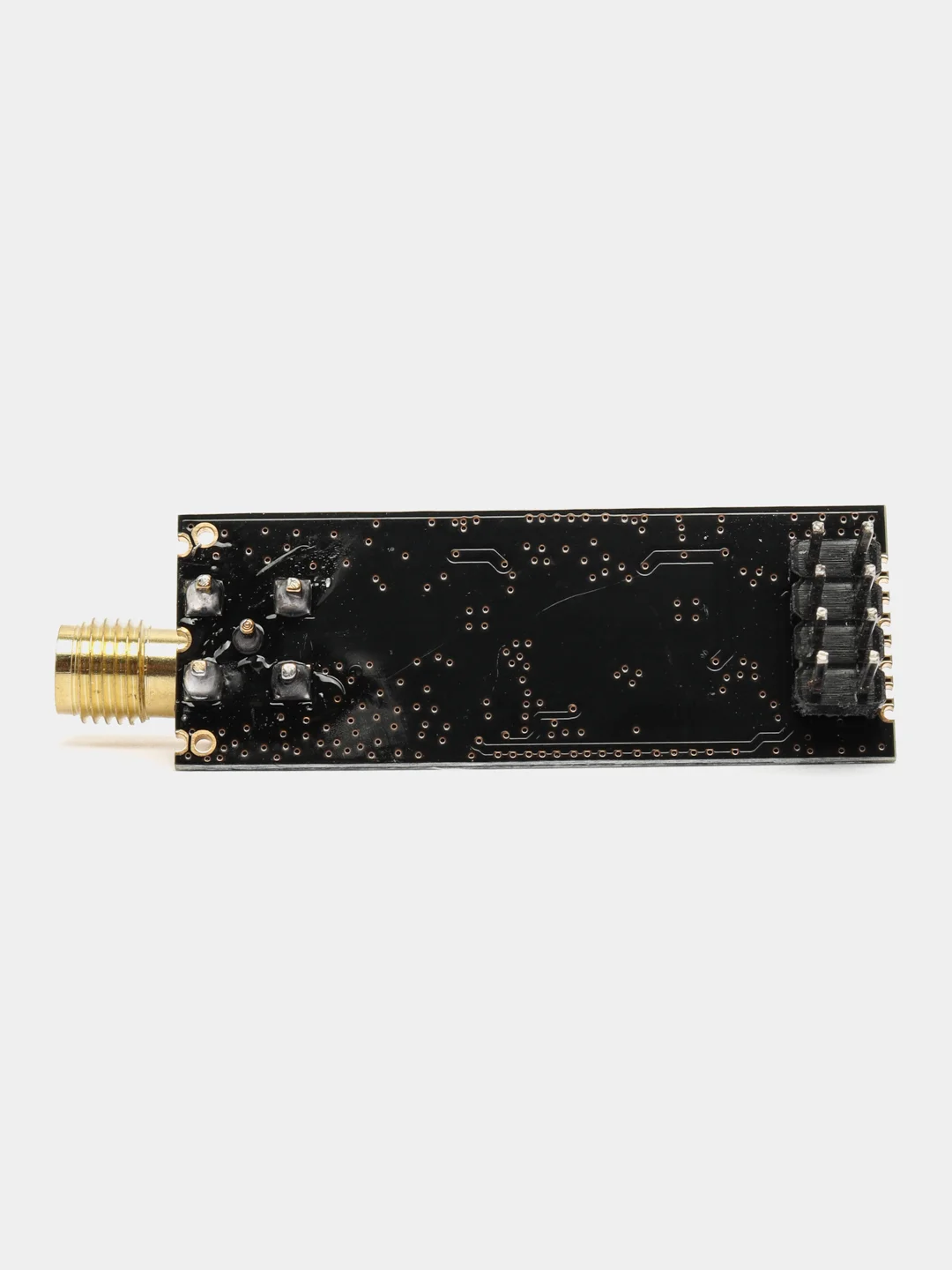

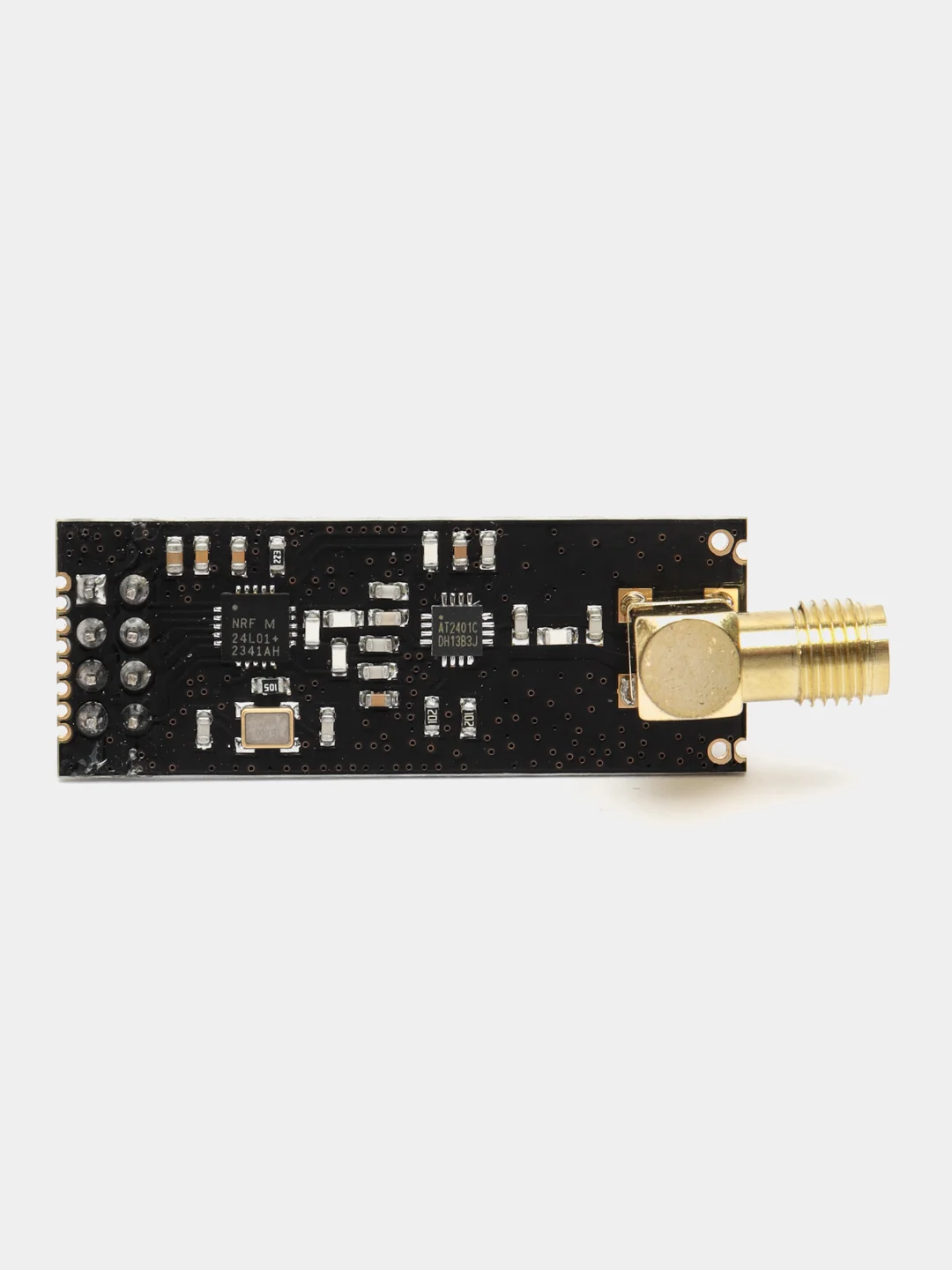

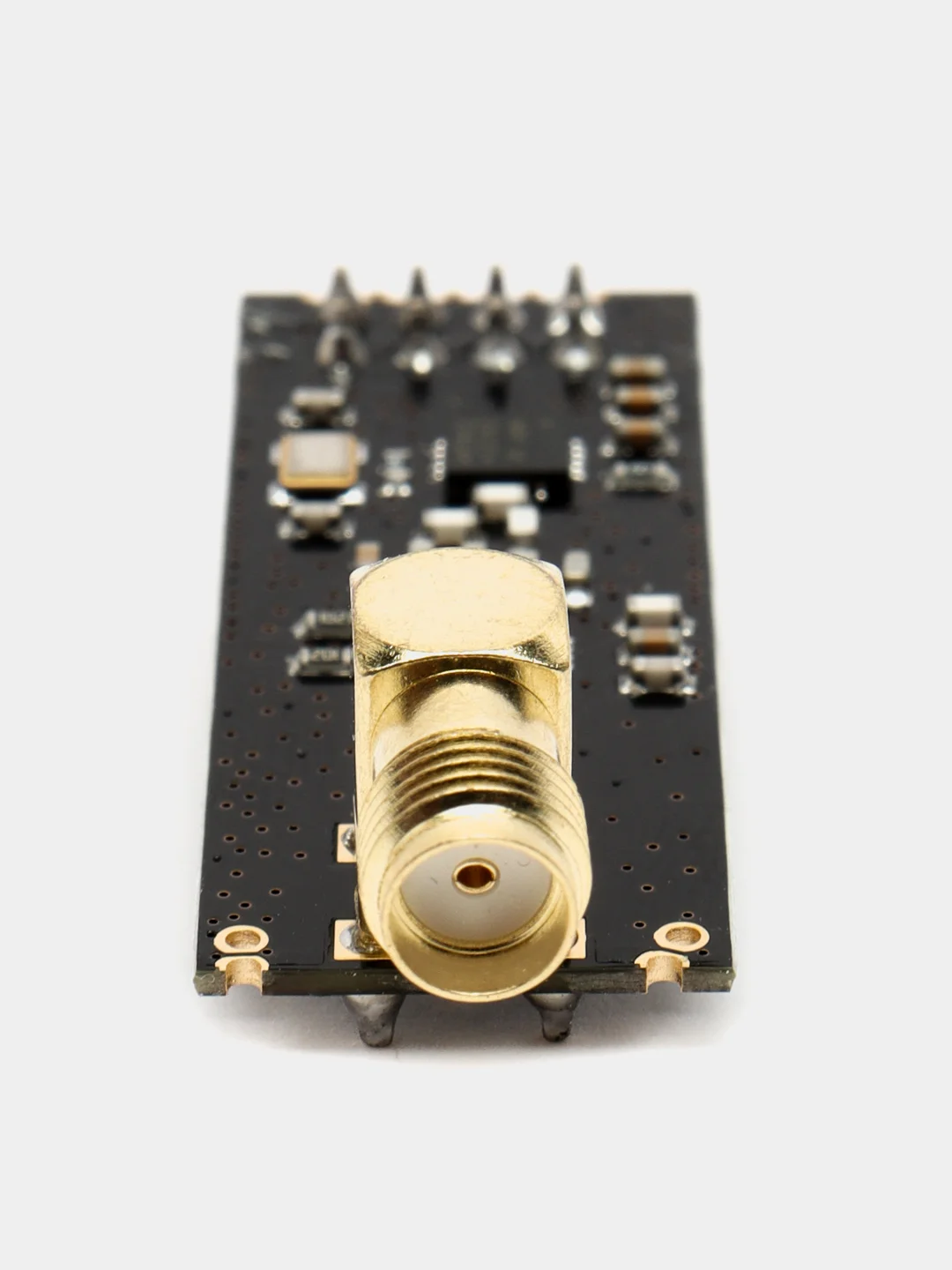

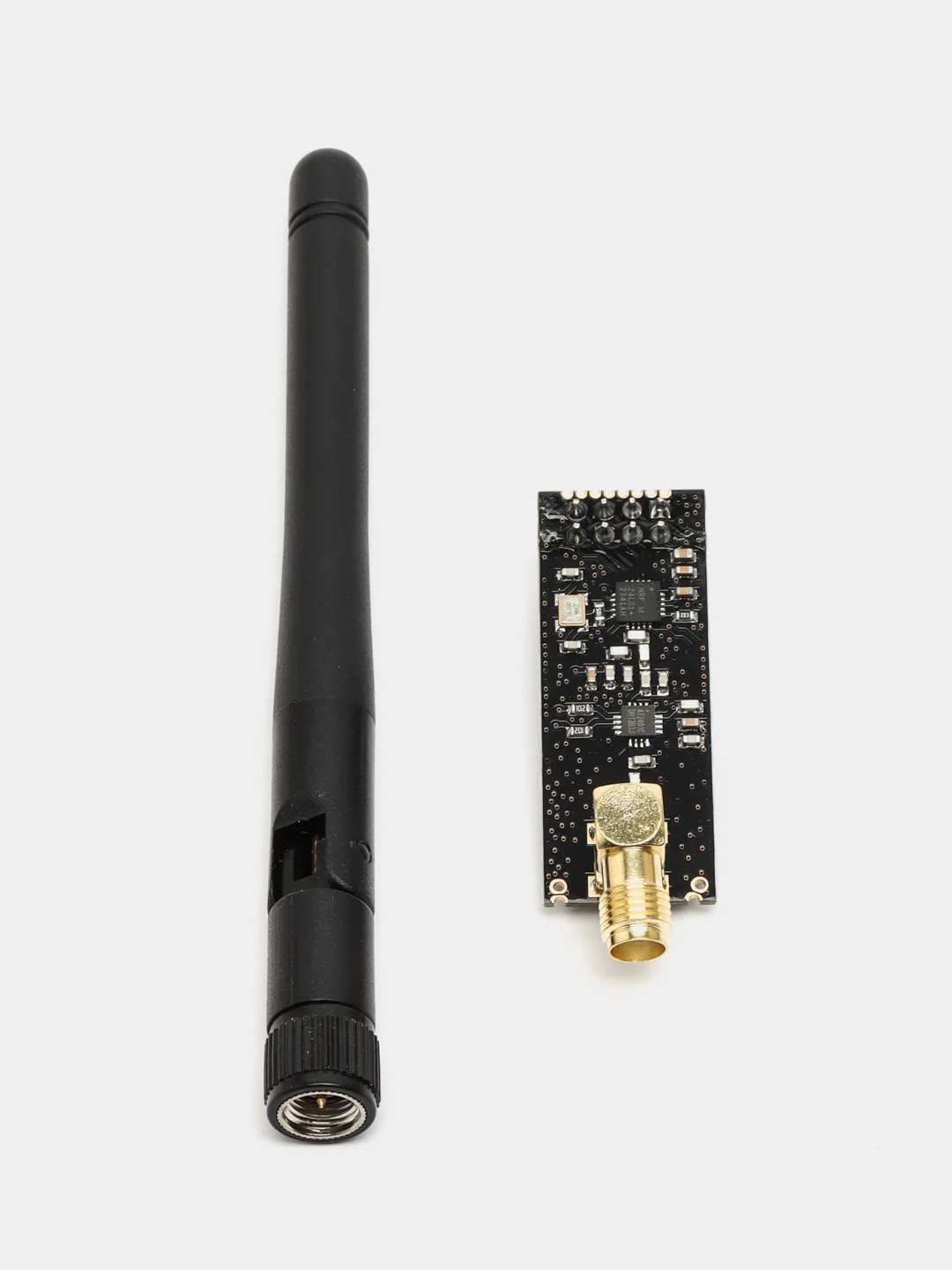

Радио модуль nRF24L01 PA LNA (Nordic Radio Frequency 2.4) — предназначен для приёма и передачи данных по радиоканалу, на разрешённом ISM (Industrial, Scientific, Medical) диапазоне радиочастот.
В модуле nRF24L01 PA LNA, данный диапазон разбит на 128 каналов, с шагом 1 МГц: от 2,400 ГГц до 2,527 ГГц. Например, канал 55 означает, что приём и передача будет происходить на частоте 2,455 ГГц. Канал 99 будет передавать/принимать данные на частоте 1,499 ГГц, а канал 0 на частоте 2,400 ГГц.
Модуль позволяет выбрать любой из 128 каналов для приёма и (или) передачи данных. На каждом канале можно сформировать сеть из 6 передатчиков и 1 приёмника.
Характеристики
- Частотный диапазон: ISM (2,400 ... 2,527 ГГц)
- Количество поддерживаемых каналов: 128 (с шагом 1МГц)
- Модуляция: GFSK
- Расстояние между передатчиком и приёмником: до 1 км (в пределах прямой видимости)
- Скорость передачи данных: 0.25, 1, 2 Мб/с (указывается в скетче), на скорости 2 Мб/с используется два канала.
- Мощность передатчика: -18, -12, -6, 0 дБм (указывается в скетче)
- Чувствительность приемника: -82 дБм
- Коэффициент усиления антенны: 2 дБм
- Интерфейс: SPI
- Напряжение питания: 3,3 В (минимально допустимое 1,9 В)
- Напряжение логической «1»: 3,3 ... 5 В
- Потребляемый ток в режиме передачи данных: 11,3 мА (при максимальной мощности передачи 0 дБм)
- Потребляемый ток в режиме приёма данных: 12,3 мА (при максимальной скорости передачи 2 Мб/с)
- Потребляемый ток в режиме энергосбережения:
- Рабочая температура: -40 ... 85 °C
- Габариты: 41 х 16 х 20 мм (без учёта антенны)
- Вес: 5 г (без учёта антенны)
