Описание

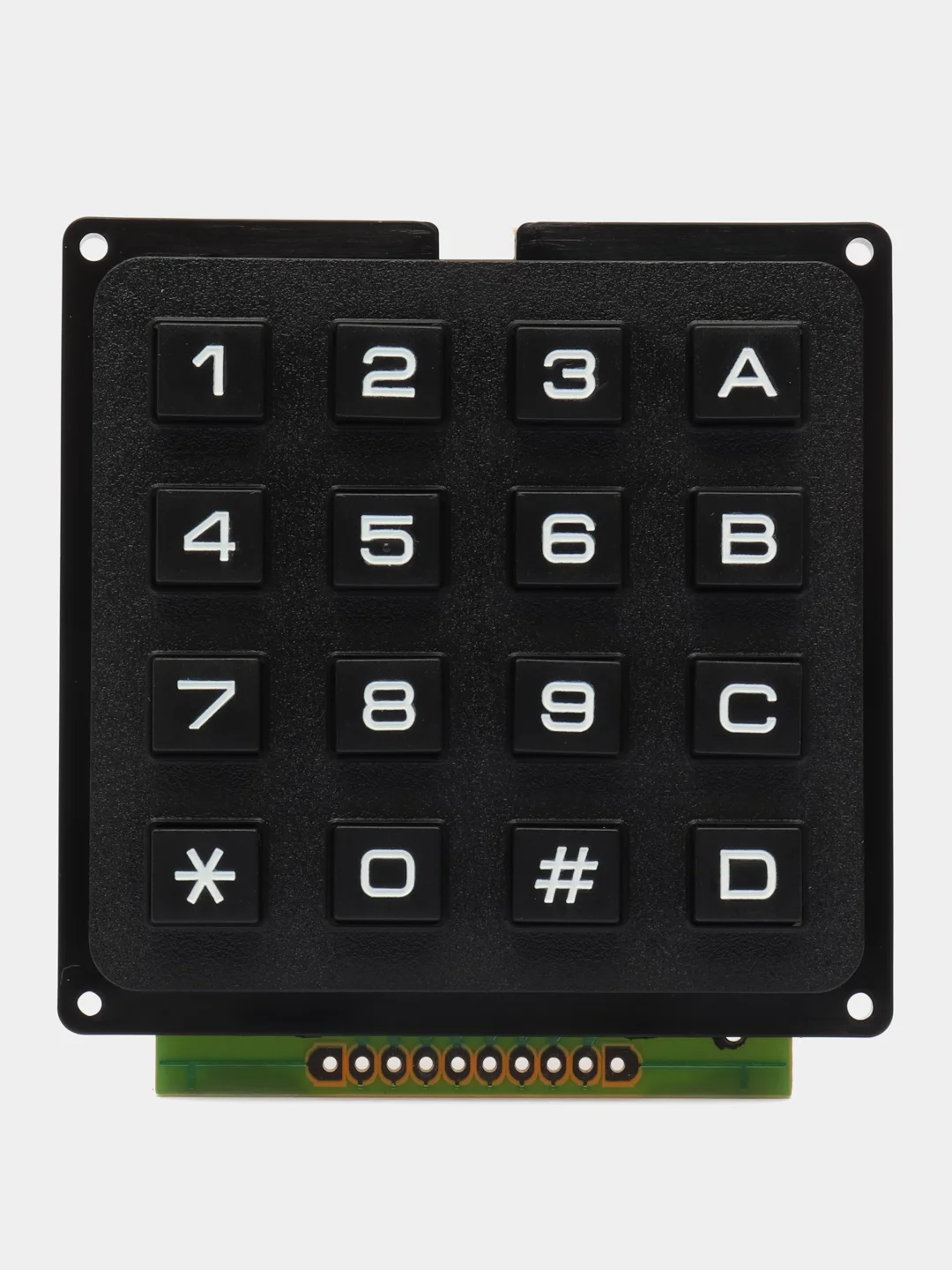

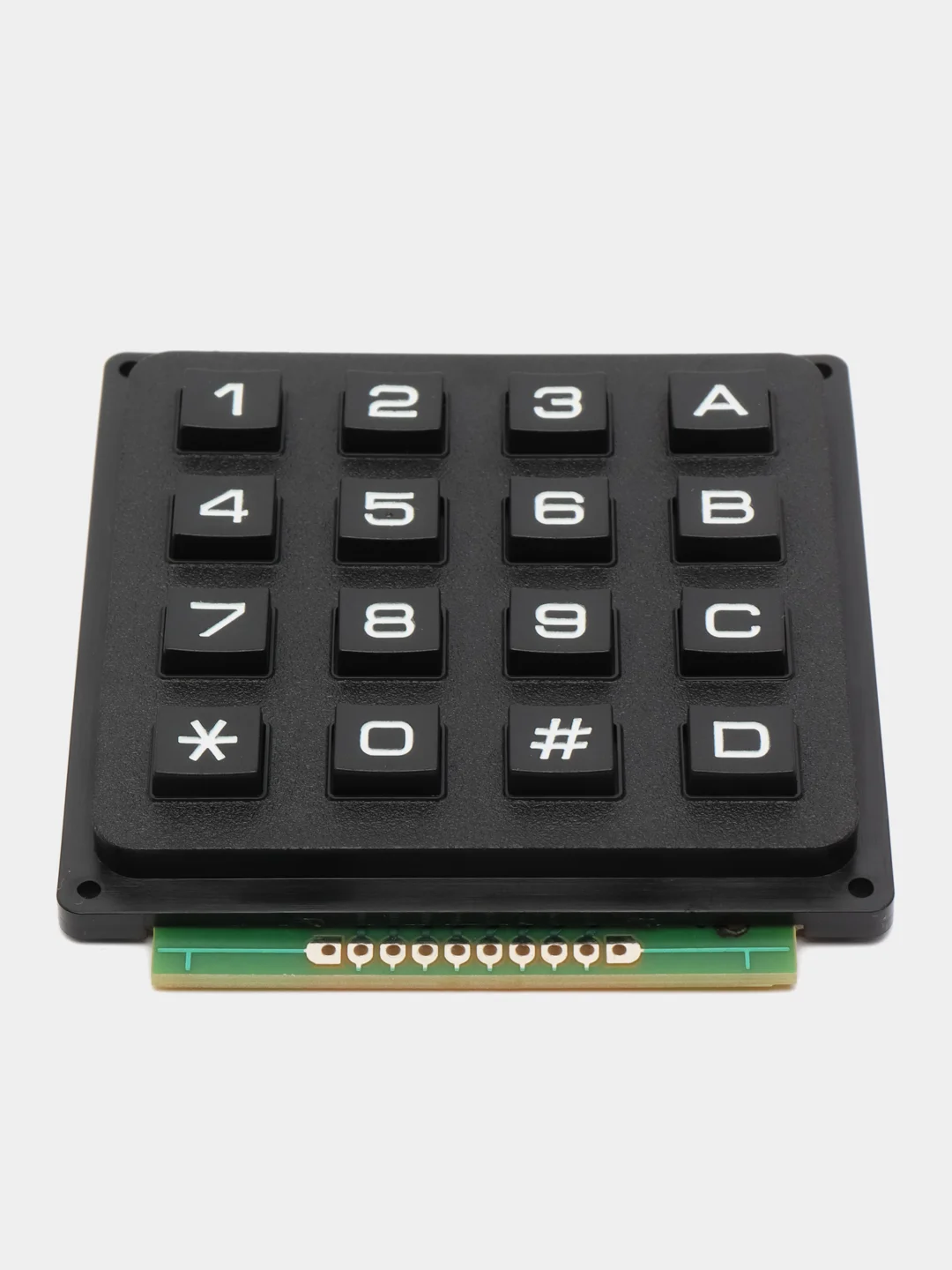

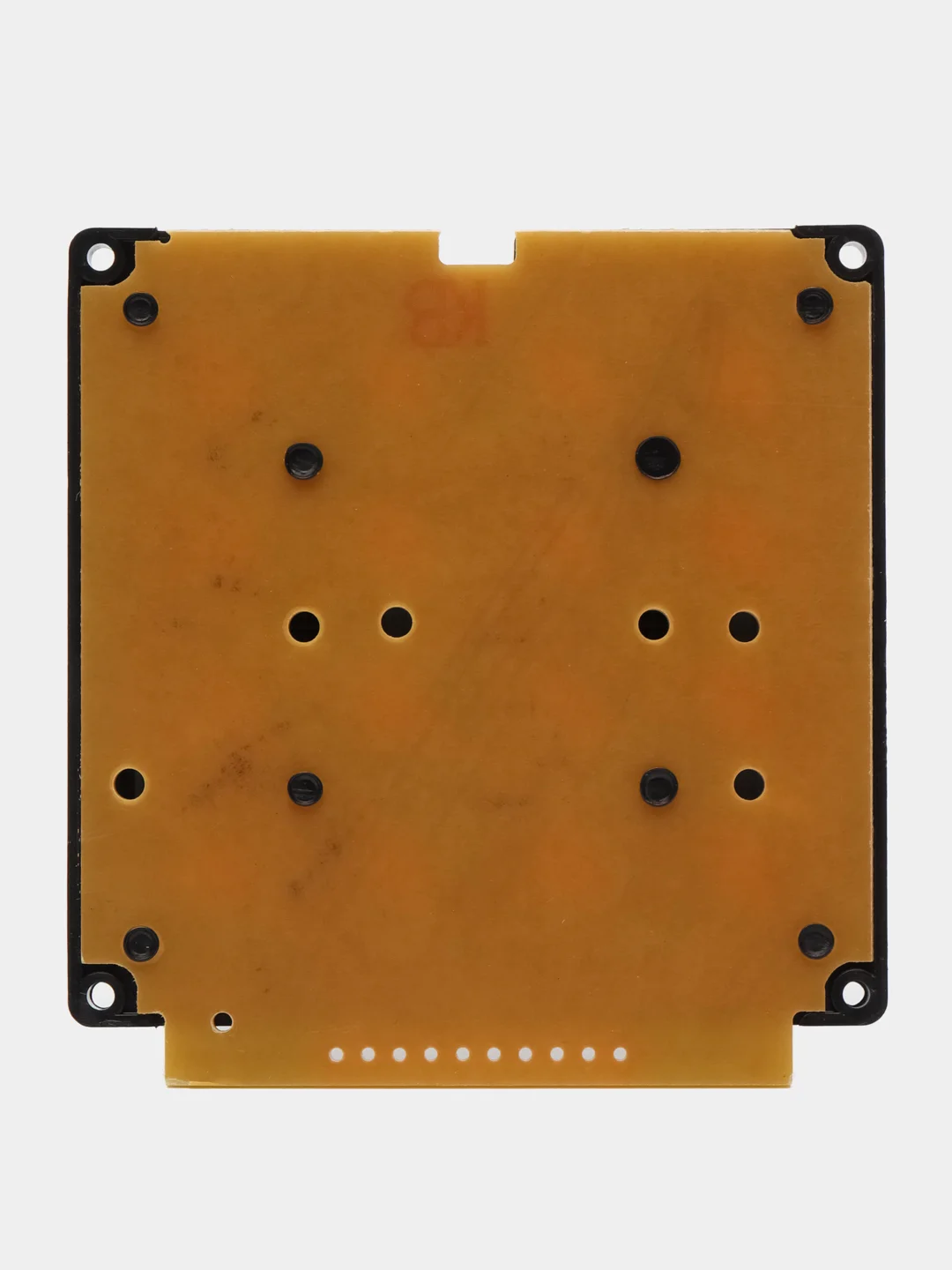

Модуль клавиатуры, пластиковый черный корпус, 16 кнопок.
Каждая кнопка, при нажатии на нее, замыкает контакты между конкретным столбцом и конкретным рядом, создавая цепь, которую можно программно обнаружить. Например, если мы нажмем верхнюю левую кнопку на схеме, изображенной выше, мы замкнем контакты c1 и r1. И так, как легко убедиться, любой кнопке соответствует своя индивидуальная пара контактов.
Соответственно:
1 - C1-R1 2 - C2-R1 3 - C3-R1 A - C4-R1
4 - C1-R2 5 - C2-R2 6 - C3-R2 B - C4-R2
7 - C1-R3 8 - C2-R3 9 - C3-R3 C - C4-R3
* - C1-R4 0 - C2-R4 # - C3-R4 D - C4-R4
