Описание

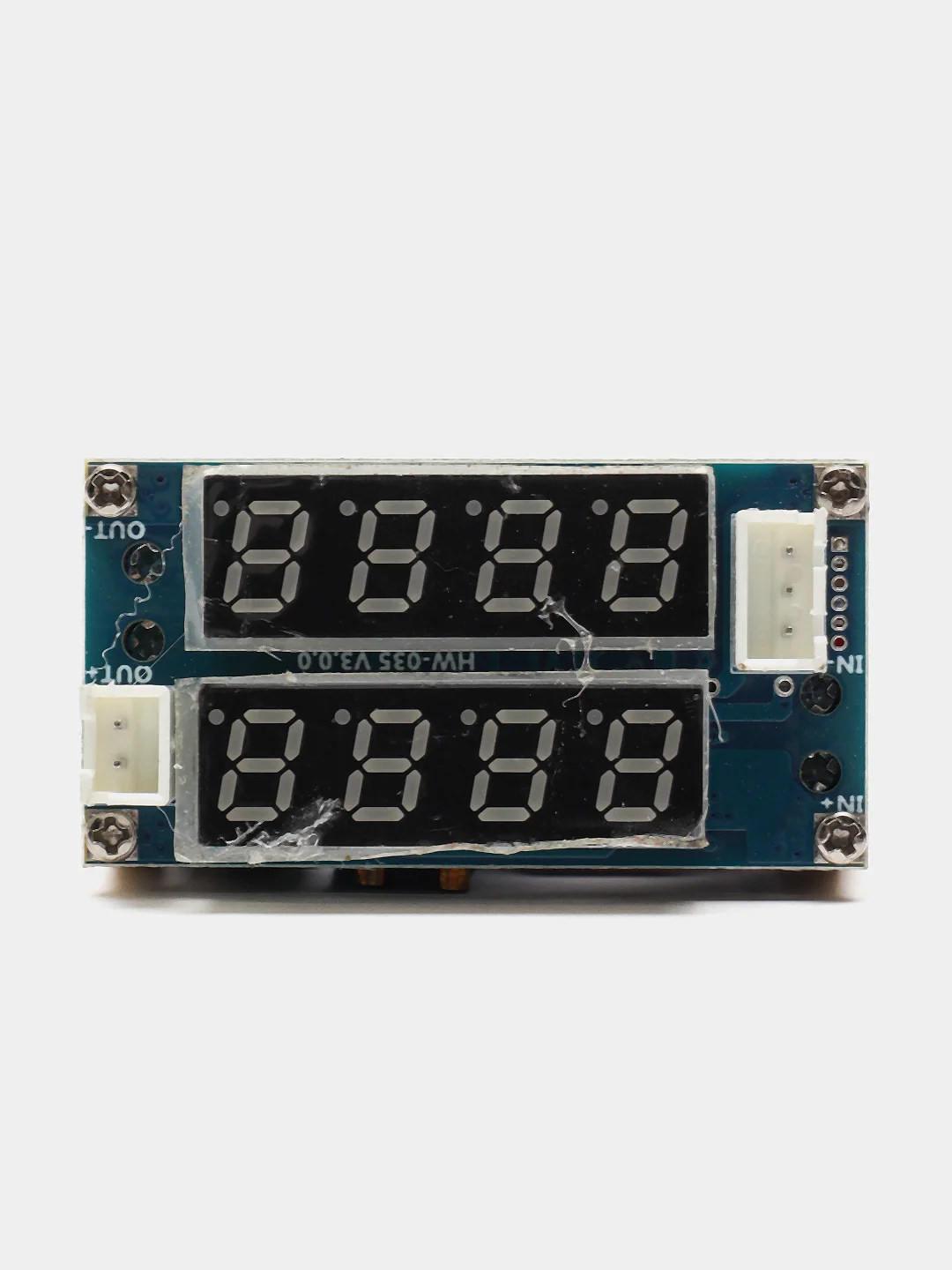

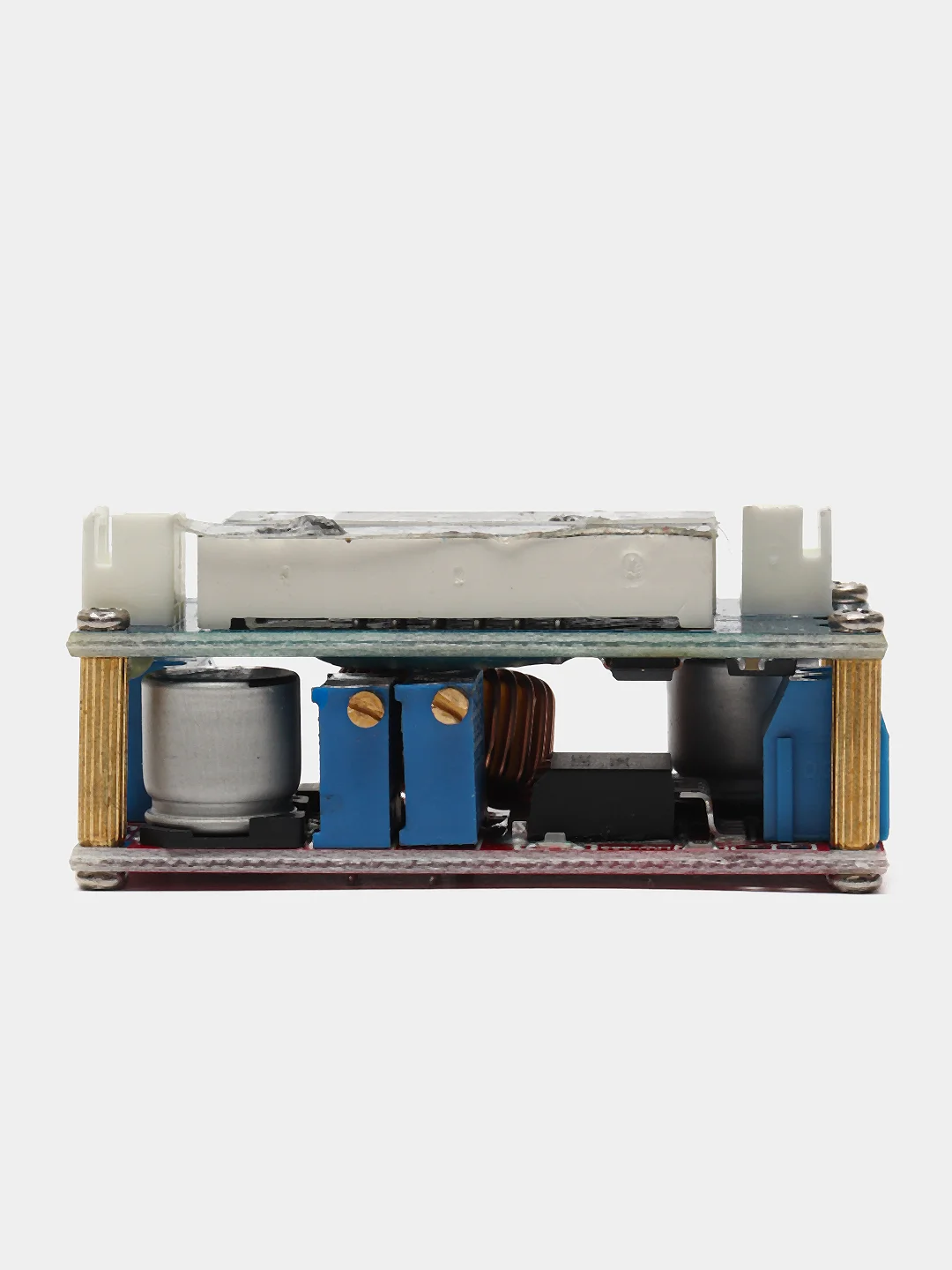

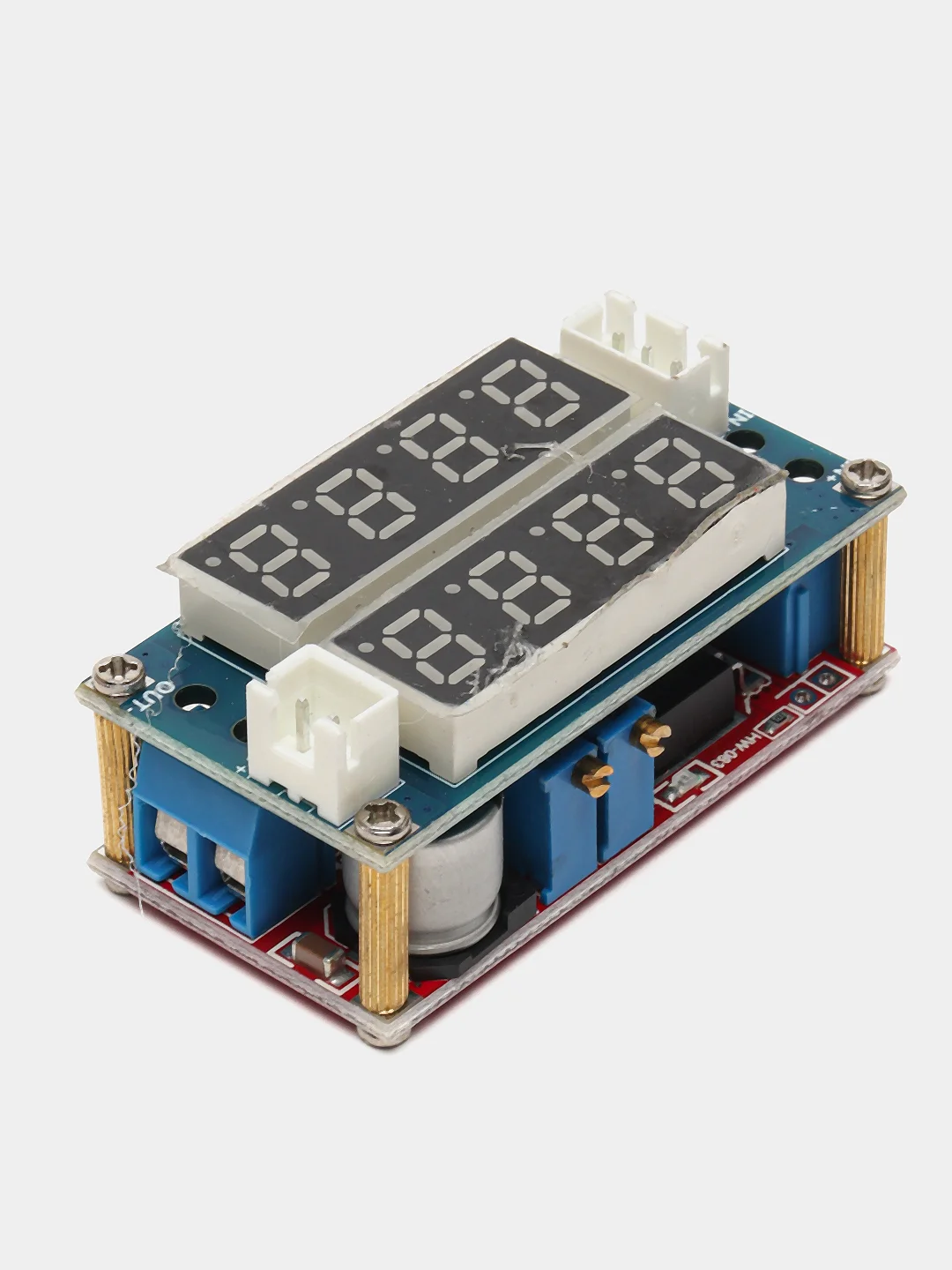

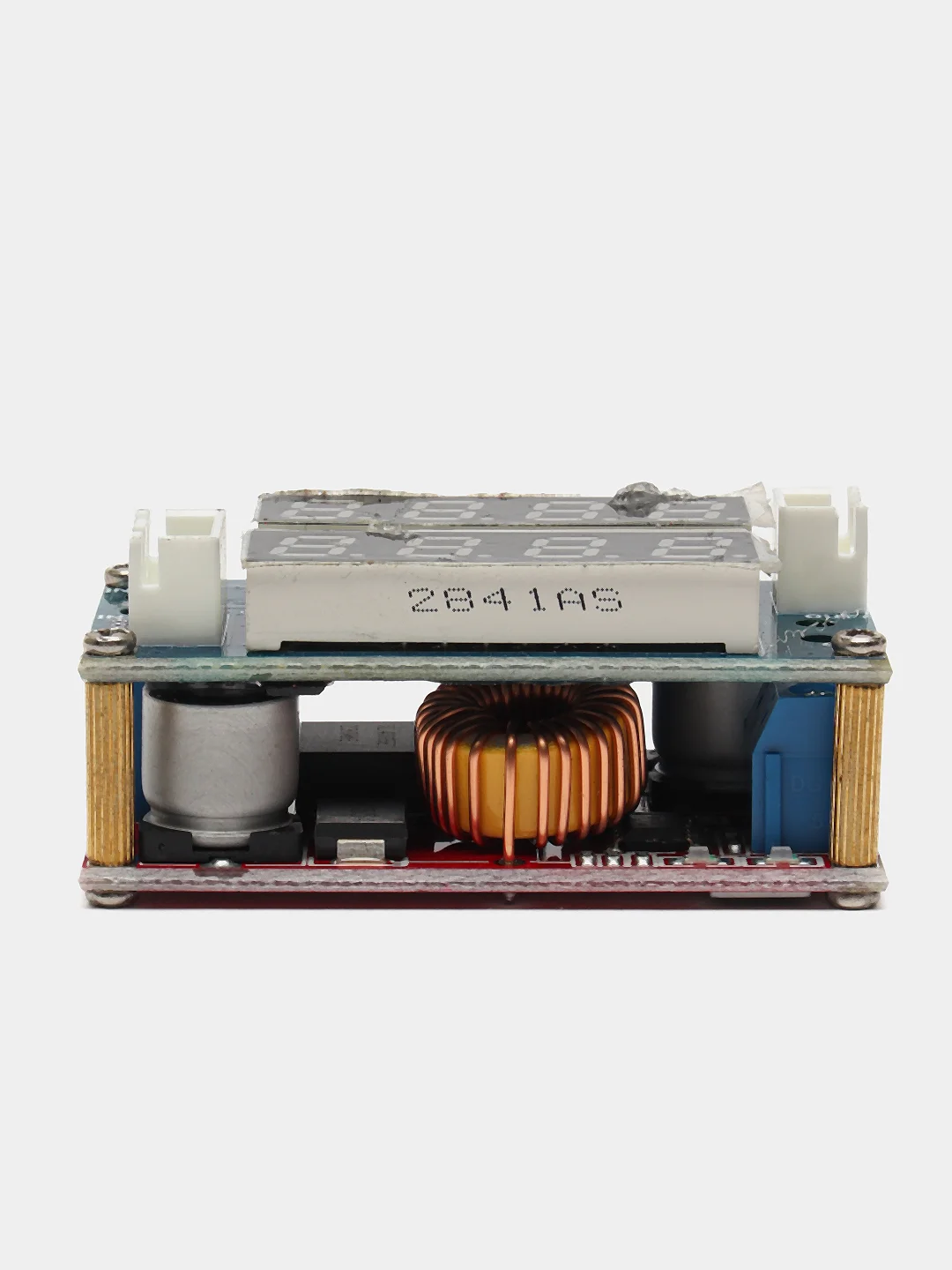

Импульсный понижающий регулируемый преобразователь напряжения на микросхеме XL4015 собран по топологии Sepic Boost.
Универсальный понижающий преобразователь напряжения будет полезен для радиолюбителей, при конструировании различных электронных устройств.
Импульсный понижающий регулируемый преобразователь напряжения можно использовать в комплексе с солнечной батареей для получения различных напряжений.
Ограничение по току для разных напряжений срабатывает довольно чётко.
Понижающий преобразователь напряжения можно использовать как:
• зарядное устройство
• повышающий/понижающий преобразователь напряжения
• повышающий/понижающий источник стабильного тока
• мобильный блок питания, работающий от одного Li-ion или двух AA, AAA аккумуляторов.
Характеристики
- Входное напряжение: 3.2 - 32 вольта
- Выходное напряжение:м4 - 38 вольта
- Максимальный выходной ток:м3 и 5 Ампер
- Максимальный КПД: 96%
- Выходной ток: 5A (MAX)
- Входной ток: 3A (MAX)
- Микросхема преобразователя: XL4015
- Топология: Boost sepic
- Встроенная защита: от короткого замыкания, от перегрева
- Размер платы: 43х21х14 мм
