Описание
Характеристики:

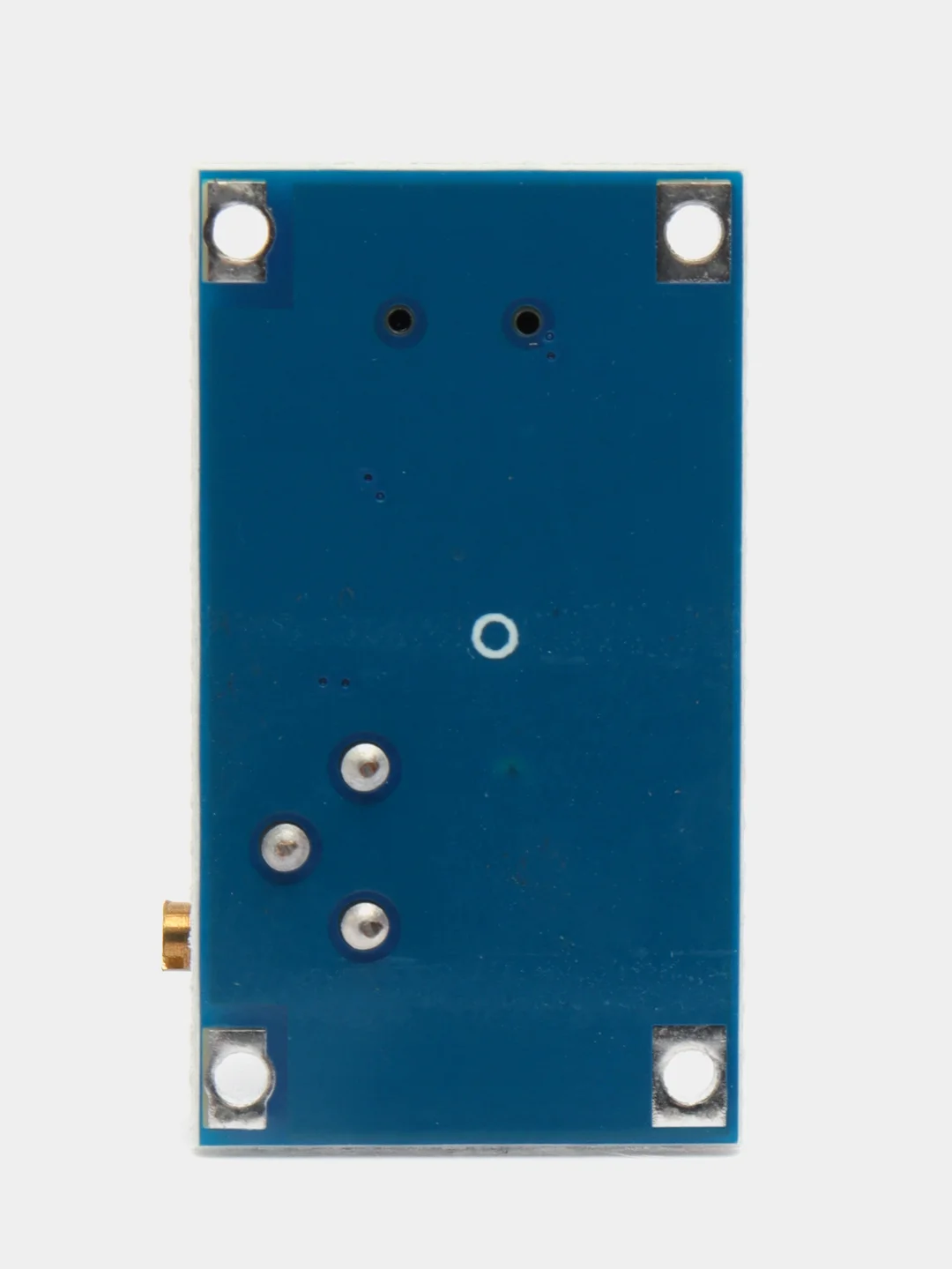

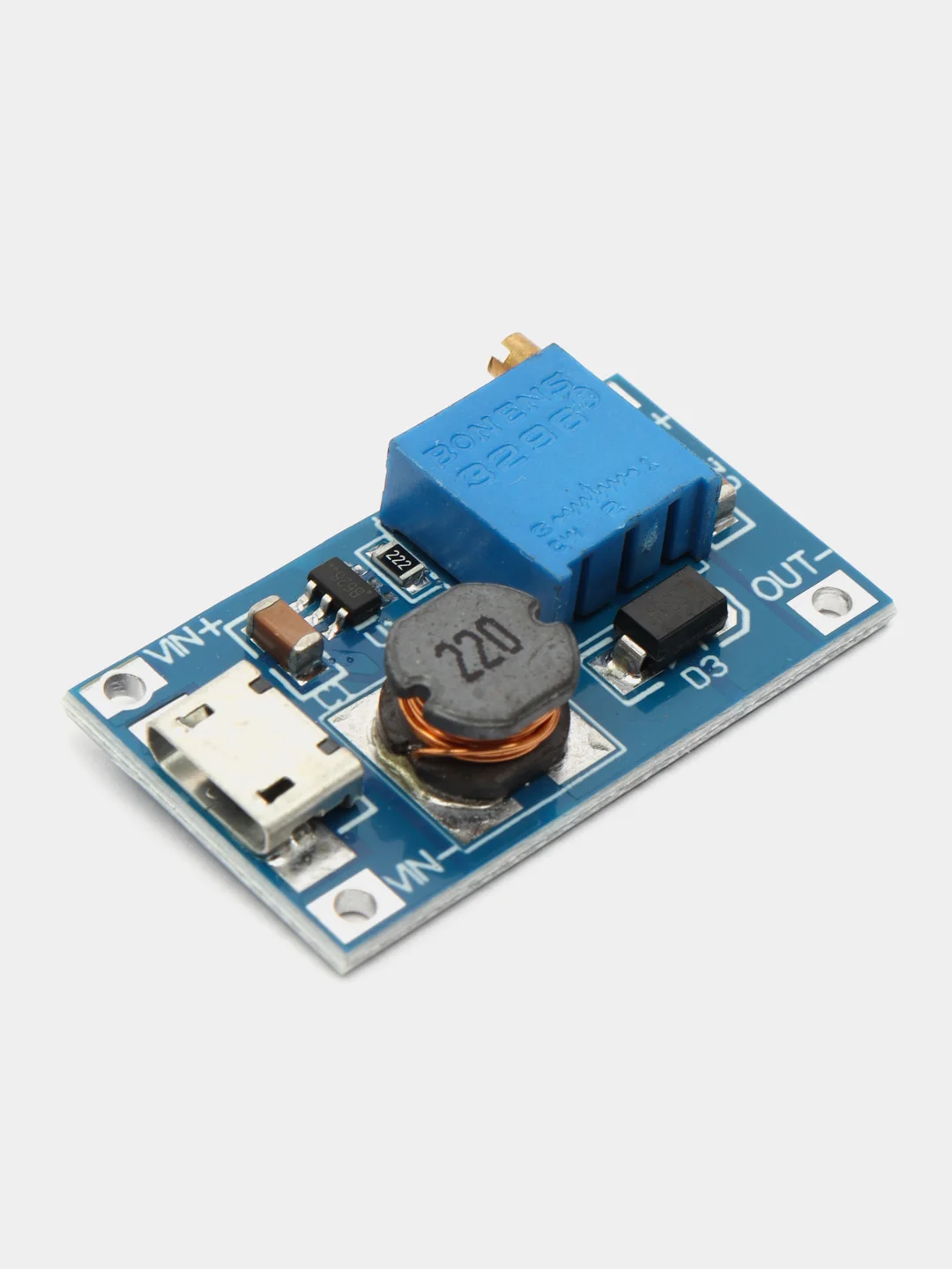

модель: HW-183 (MT3608);
входное напряжение: 2 – 24 В постоянного тока;
выходное напряжение: 3 – 28 В постоянного тока (регулировка с помощью потенциометра);
максимальный выходной ток: 2 А;
КПД: до 93%;
рабочая температура: -65 – 90°С;
размеры: 31 x 17 x 6 мм;
вес: 4 г.

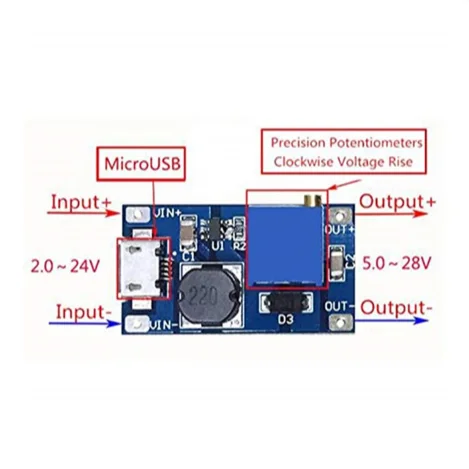

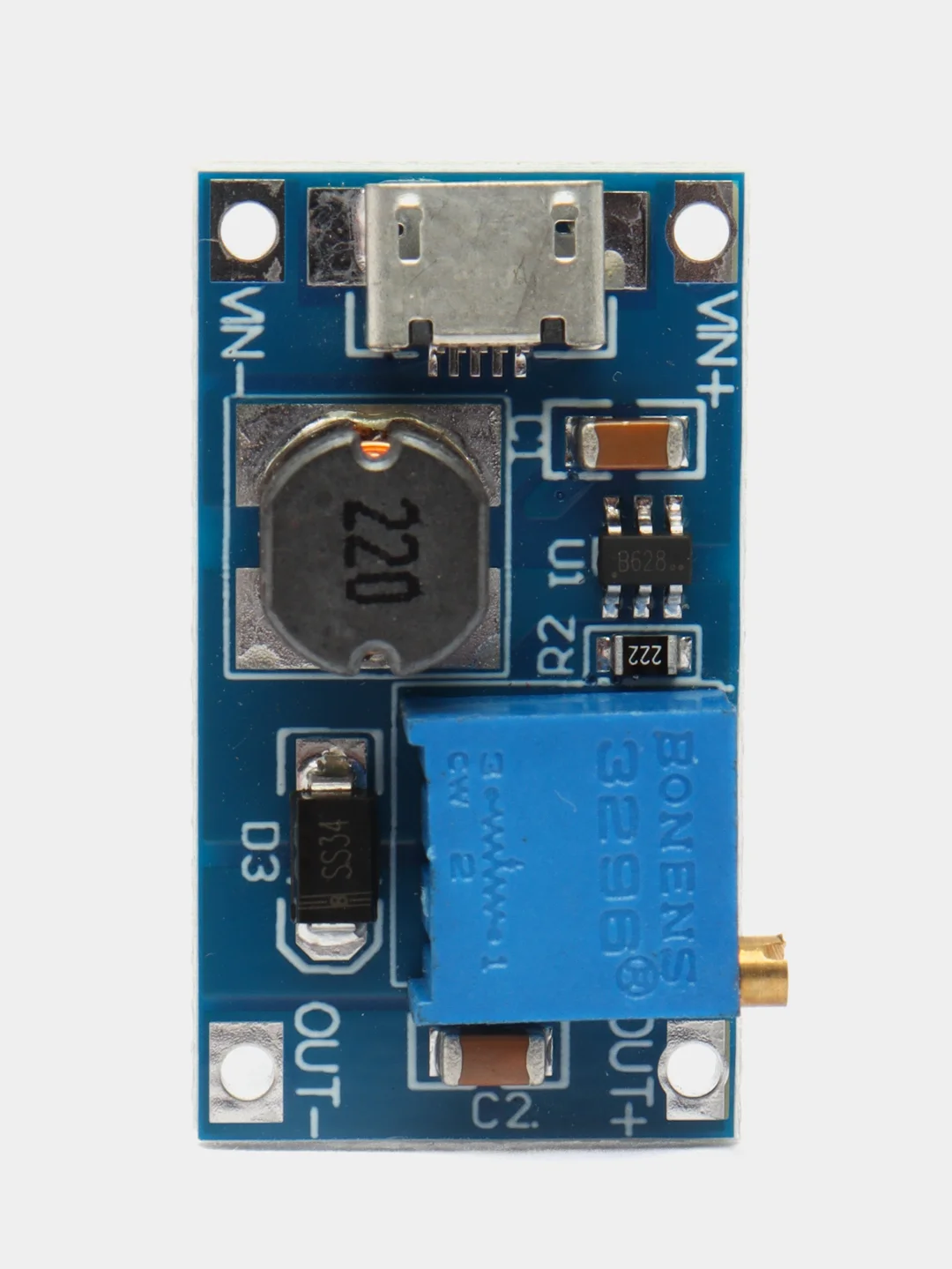

Обозначение контактов на входе:
VIN+ – входное напряжение;
VIN- – общий контакт.
Также входное напряжение можно подключить к гнезду microUSB тип B, которое предусмотрено в конвертере.
Обозначение контактов на выходе:
OUT+ – выходное напряжение;
OUT- – общий контакт.
Подключение к конвертеру источника входного напряжения и потребителя осуществляется посредством пайки.
Для использования повышающего конвертера HW-183 нужно подключить к гнезду microUSB тип B или к контактам VIN+ и VIN- входное напряжение значением 2 – 24 В постоянного тока. Потом к контактам OUT+ и OUT- подключить нужное устройство или цепь, подать входное напряжение. Далее нужно с помощью измерительного прибора выставить выходное напряжение. Управление выходным напряжением осуществляется с помощью настроечного резистора (потенциометра), который находится на плате конвертера.
К конвертеру можно подключить потребители с током до 2 А. Использование конвертера с нагрузкой свыше 2 А крайне не желательно и требует установки на чип MP2307DN радиатора. Пиковый краткосрочный ток составляет 3 А. Коэффициент полезное действия конвертера составляет 93%. Питание повышающего конвертера осуществляется от источника входного напряжения. Напряжение питания 2 – 24 В. Выходное напряжение регулируется до 28 В. Увеличение выходного напряжения осуществляется за счет уменьшения выходного тока.
