Сенсорная кнопка-модуль на TTP223 / 3 сенсорные кнопки / модуль сенсорной кнопки

5.00

(16 оценок)

Более 300 заказов

Цифровой сенсорный датчик на базе микросхемы TTP223. Сенсорная сторона датчика не содержит компонентов, что делает возможным ее установку в готовые устройства с минимальными усилиями по установке. Также модуль можно использовать для управления светильниками, лампами, контроля уровня воды в какой-либо емкости (пластиковая бочка или аквариум) и т.д.

Вес модуля: 1 гр.
Напряжение питания постоянного тока: 2 - 5.5 В
Максимальное время срабатывания (при VCC= 3 В), мС: 220
Выходной уровень (при VCC= 5 В), В: 4 (высокий) / 0 (низкий)
Выходной уровень (при VCC= 3 В), В: 2.6 (высокий) / 0 (низкий)
Потребляемый ток (при срабатывании, при VCC= 5 В), мА: 16
Потребляемый ток (в покое, при VCC= 5 В), мкА: 130
Потребляемый ток (при срабатывании, при VCC= 3 В), мА: 5
Потребляемый ток (в покое, при VCC= 3 В), мкА: 70
Размер, мм: 15 * 11 (Д * Ш)

Описание

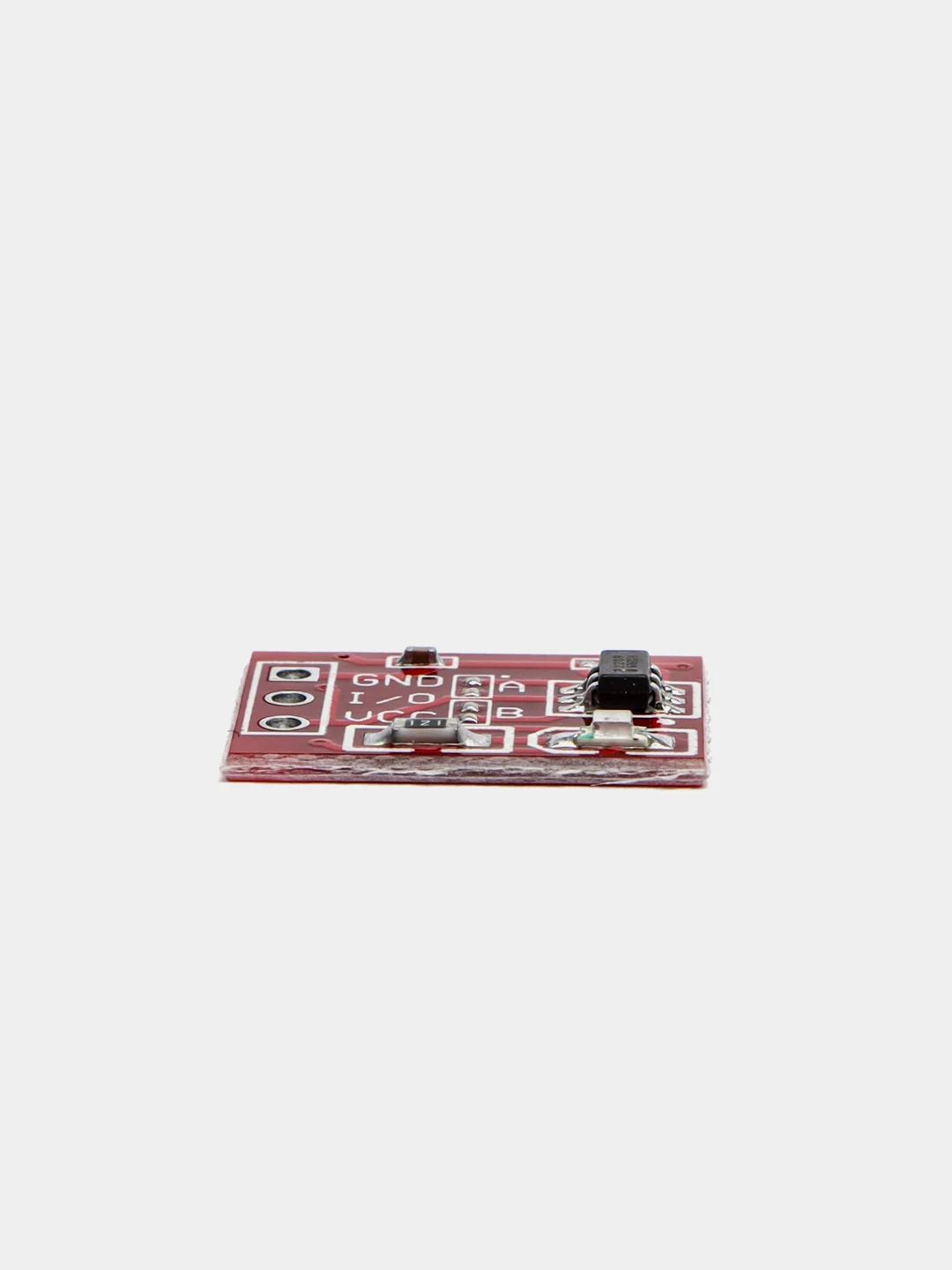

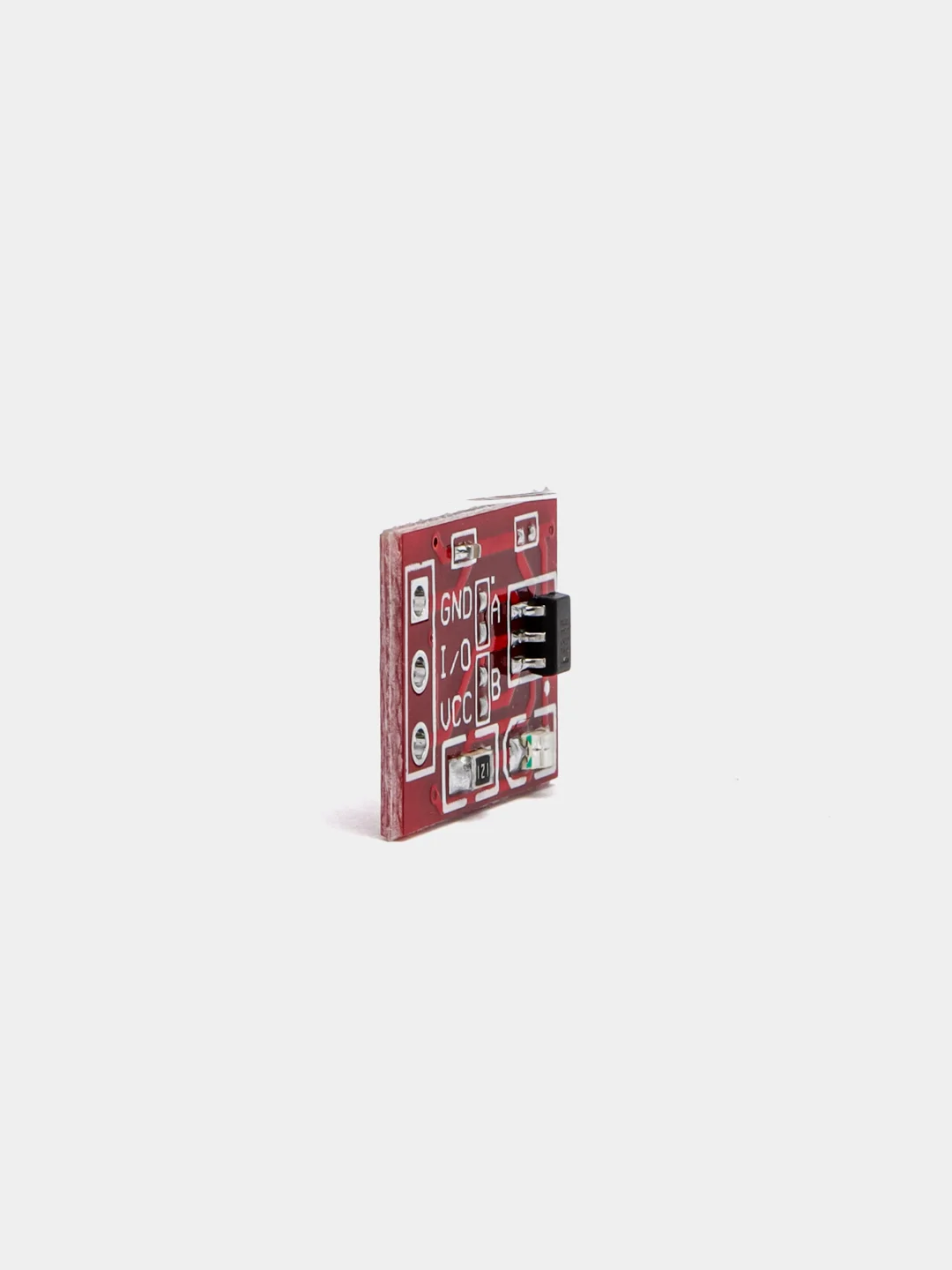

Сенсорная кнопка TTP223 выполнена на базе микросхемы TTP223-BA6 в виде бескорпусной платы на емкостном принципе, и может работать в режиме с фиксацией и без фиксации включения при касании рукой или поднесении руки на небольшое расстояние (до 5 мм).

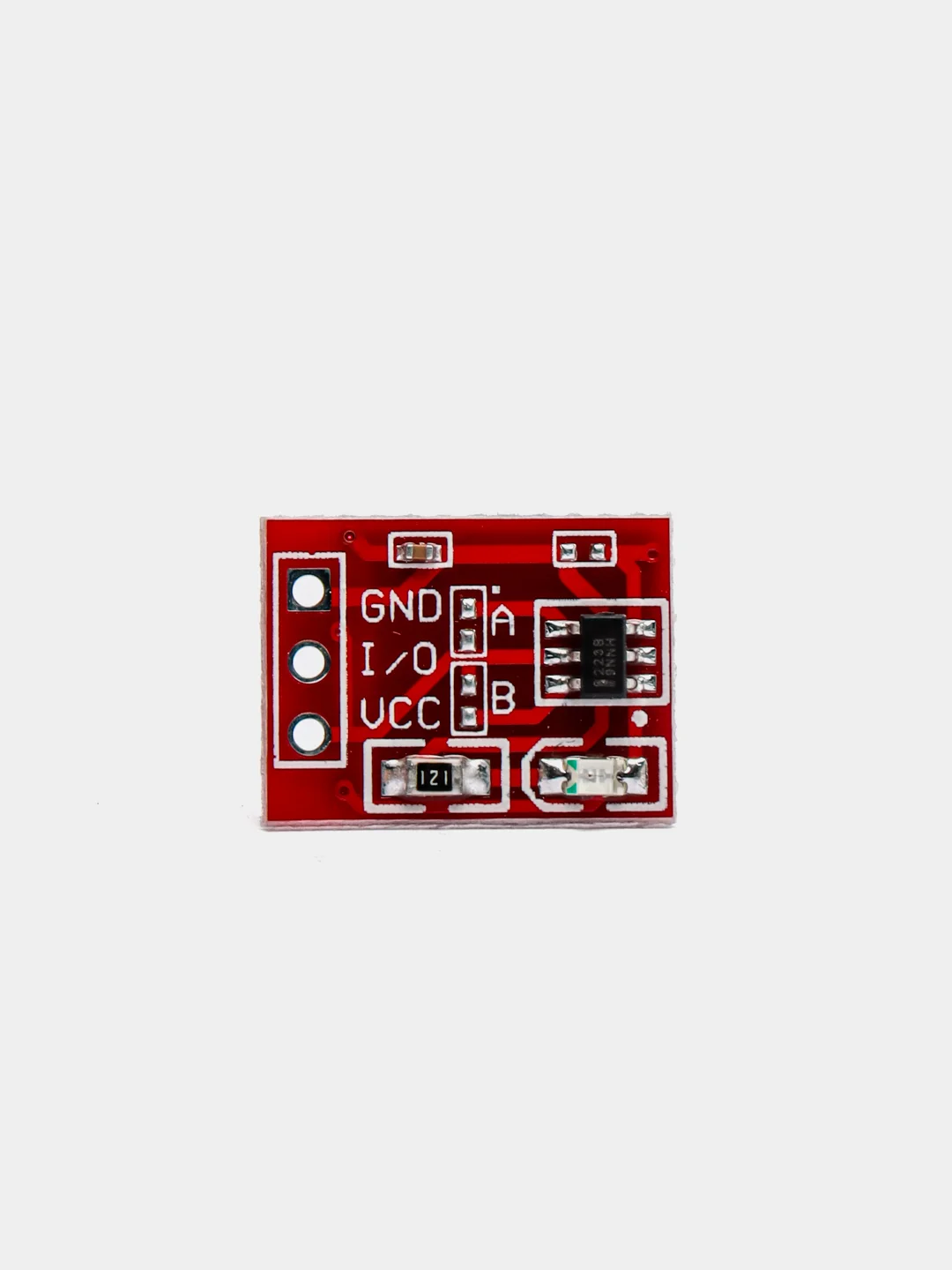

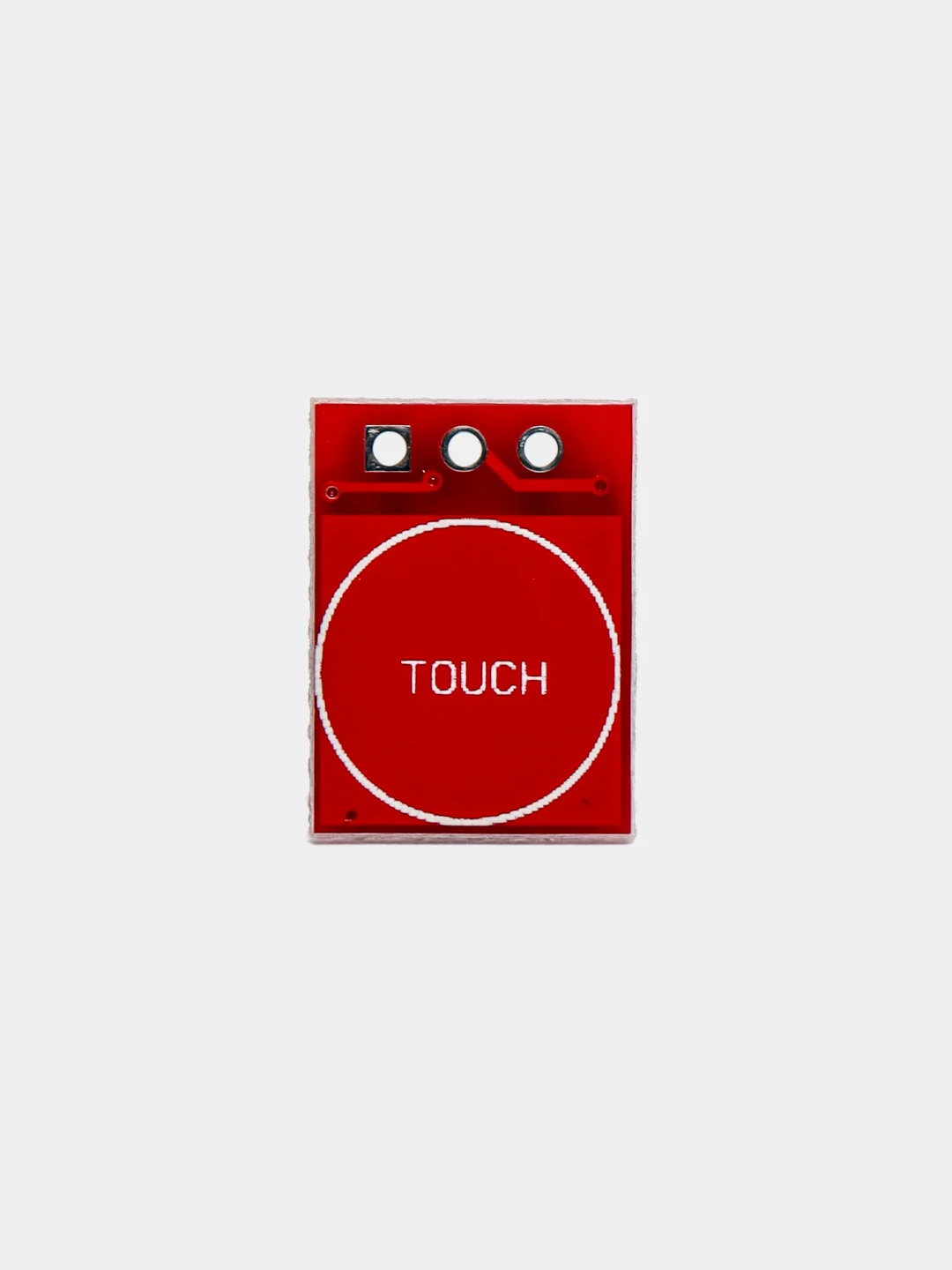

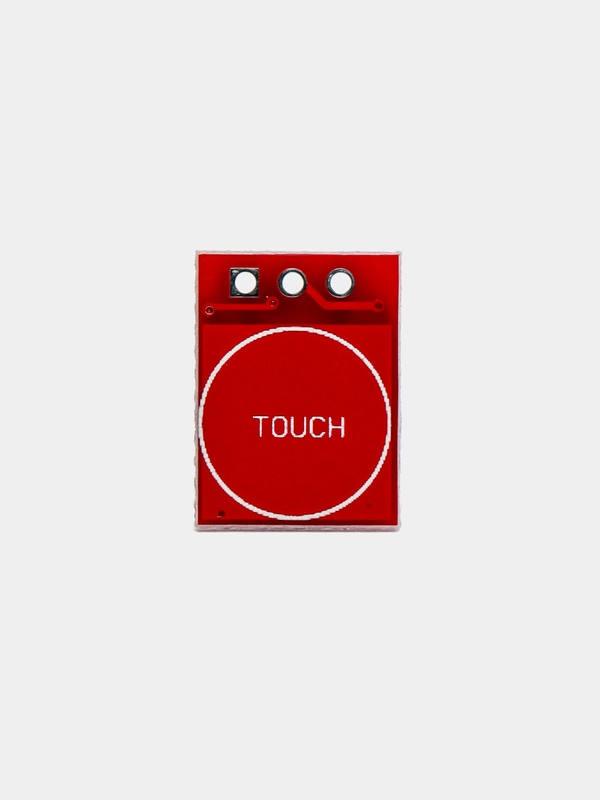

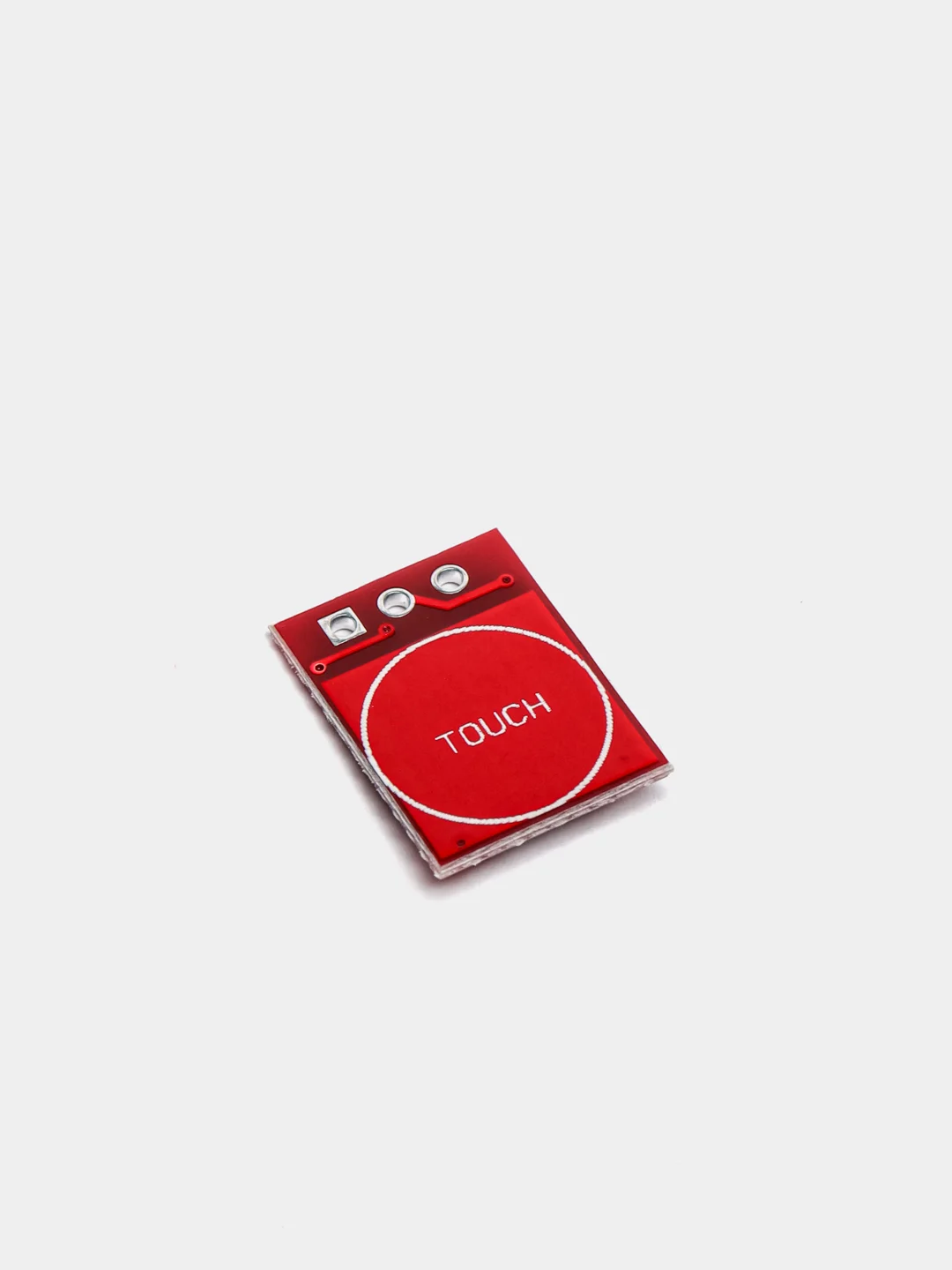

Датчик касания модуля TTP223 имеет площадку в виде металлизированной поверхности печатной платы с надписью “touch”, при поднесении или касании его рукой, происходит включение светодиода на плате и на выходе Q появляется напряжение. На плате имеются две перемычки для настройки режимов выхода Q (перемычка A (AHLB) – настройка 0 или 1 на выходе и перемычка B – вкл./выкл. фиксации переключения). Сенсорный датчик может реагировать как на простое прикосновение, так и на прикосновение через стекло или пластик (толщиной до 3 мм).

Уважаемый Клиент!

Мы прилагаем множество усилий, чтобы сохранить низкие цены при достойном качестве. Поэтому нам важна Ваша оценка. Если Вы остались недовольны качеством товара, то убедительно просим Вас, свяжитесь с нами. Мы в кратчайшие сроки решим возникшие проблемы. Напоминаем,что гарантийный период на продукцию действует в течение 7 дней с момента получения заказа. Обращаем Ваше внимание, что продавец не несёт ответственности за нестабильную работу технического средства в том случае, если нагрузки отличились от допустимых значений, которые указаны на сайте.

Инструкция

1. - Для активации сенсорной кнопки просто прикоснитесь к ней. Выходной сигнал изменится на HIGH, что будет означать активацию.

- При повторном прикосновении сигнал вернется в состояние LOW.

2. Настройка чувствительности:

- Некоторые модули могут иметь возможность настройки чувствительности с помощью переменного резистора (если предусмотрено). Поверните его для изменения уровня чувствительности.
