Описание

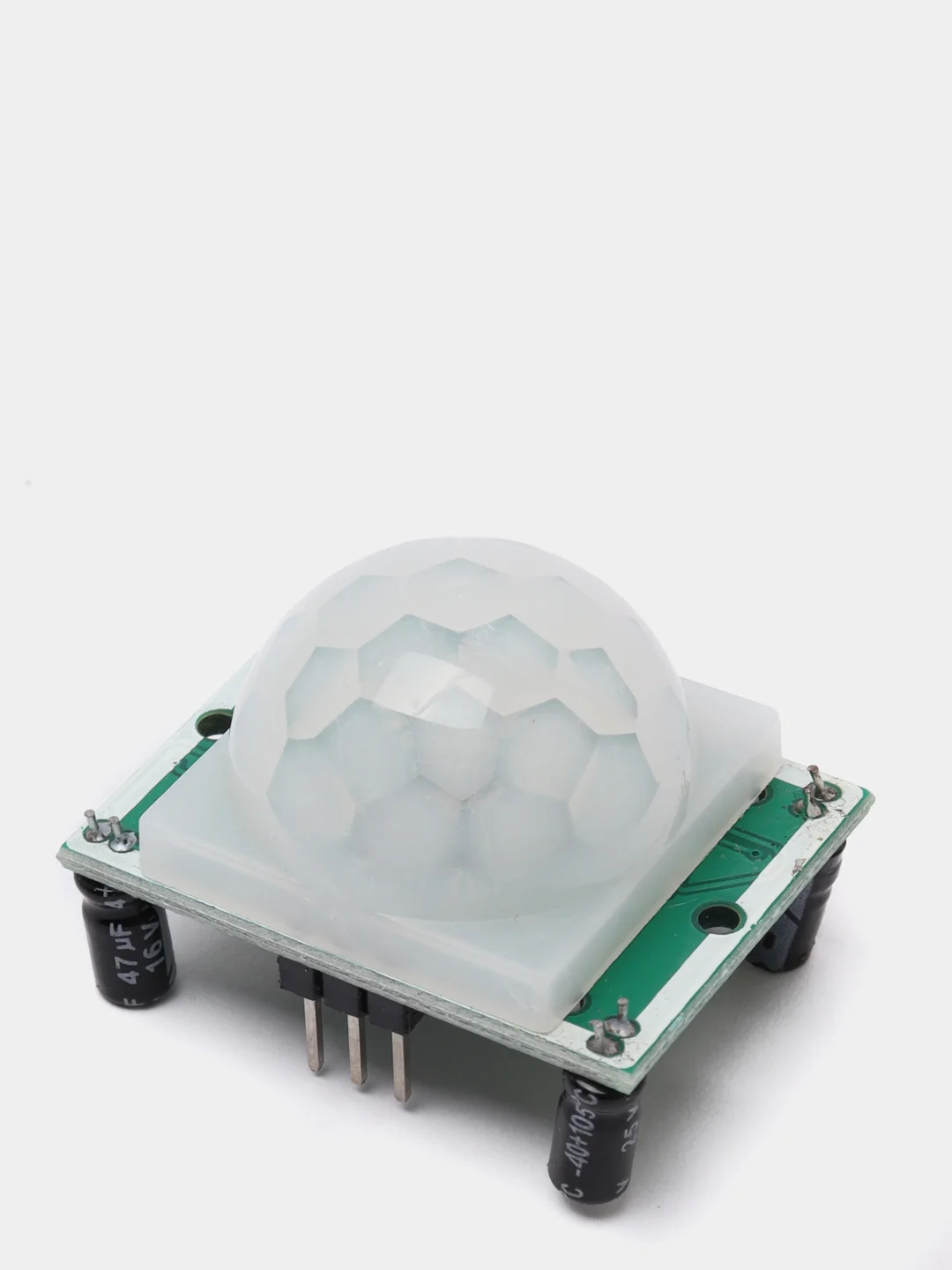

HC-SR501 - пироэлектрический инфракрасный датчик движения, позволяет обнаруживать движение людей в контролируемой зоне. Представляет из себя модуль состоящий из ИК сенсора 500BP, линзы Френеля, и управляющей модулем микросхемы BISS0001.
HC-SR501 часто применяется в охранных сигнализациях, а так же в умных домах для контроля освещения при появлении в помещении человека.
Режим работы датчика задается перемычкой (режим H или режим L).
В режиме H при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень. В режиме L на выходе при каждом срабатывании датчика на выход подается отдельный импульс.
Не рекомендуется использовать датчик в местах с резкими перепадами температур - резкий всплеск инфракрасного излучения от нагрева он будет воспринимать как появление перемещающегося объекта, что может вызвать ложное срабатывание.

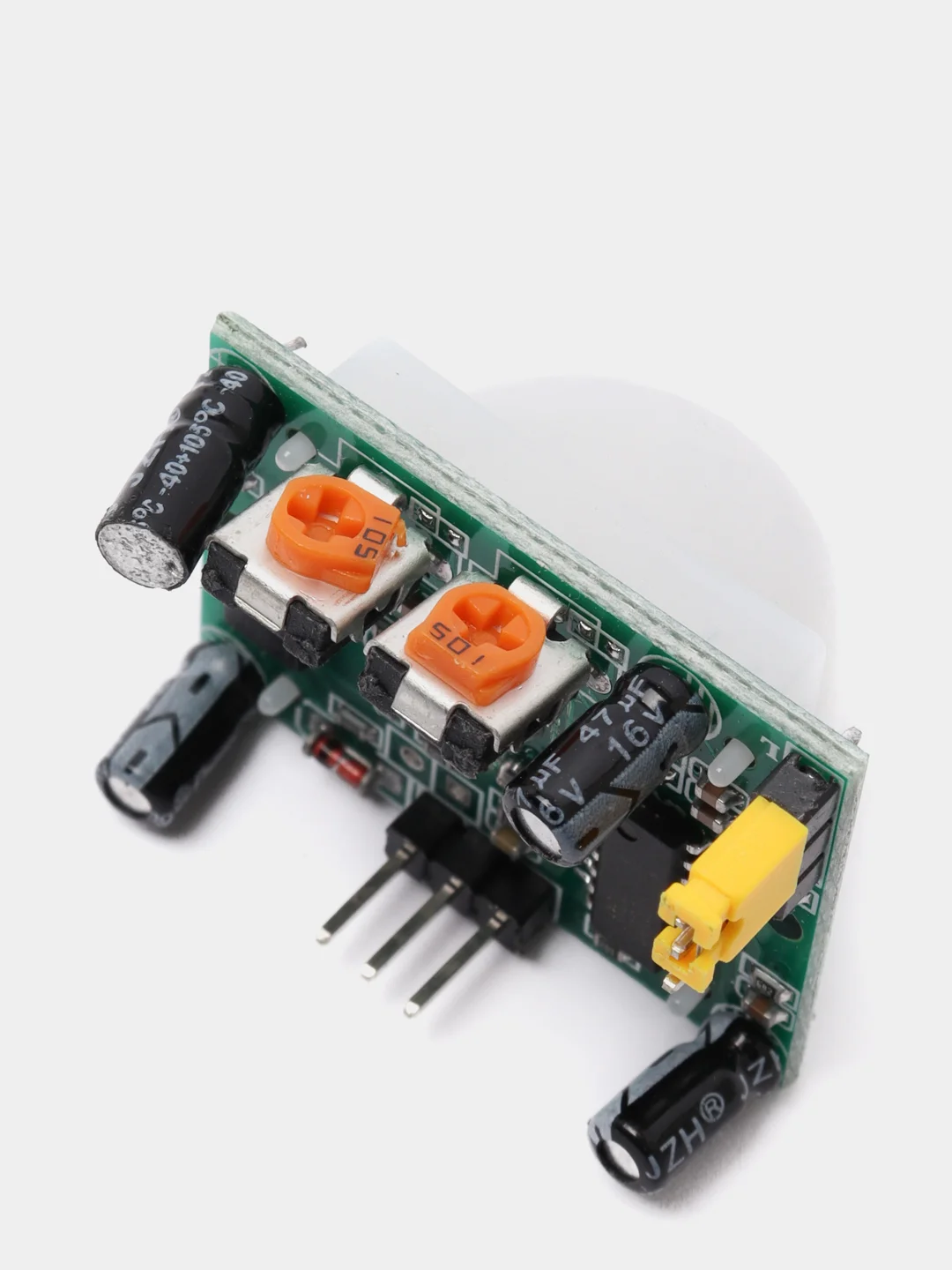

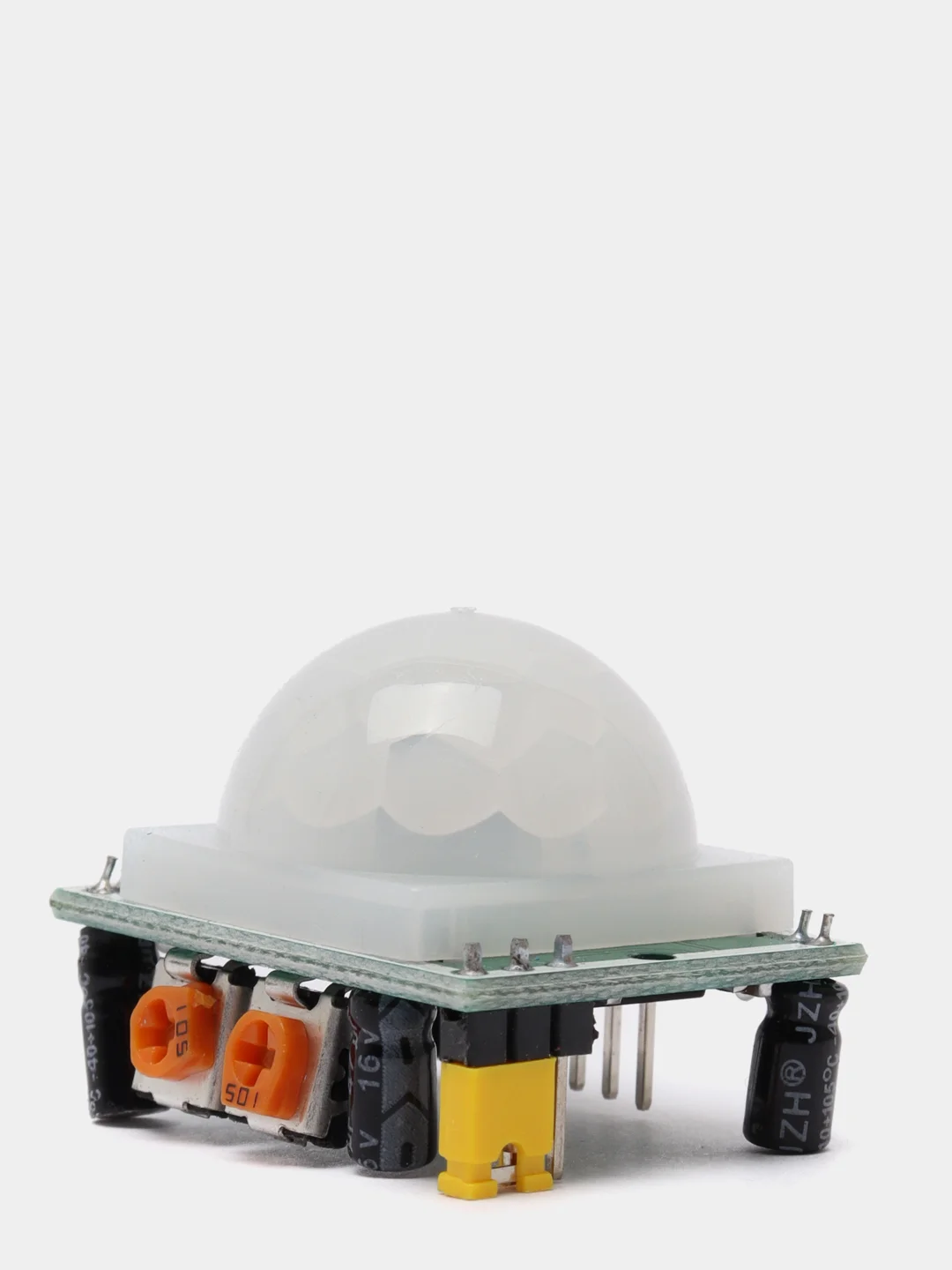

Датчик имеет цифровой выход, высокий уровень сигнала которого означает наступление измеряемого события - движение объекта в зоне действия датчика. Чувствительность датчика может быть отрегулирована потенциометром, расположенным на плате. Второй потенциометр регулирует длительность выходного импульса при срабатывании датчика.

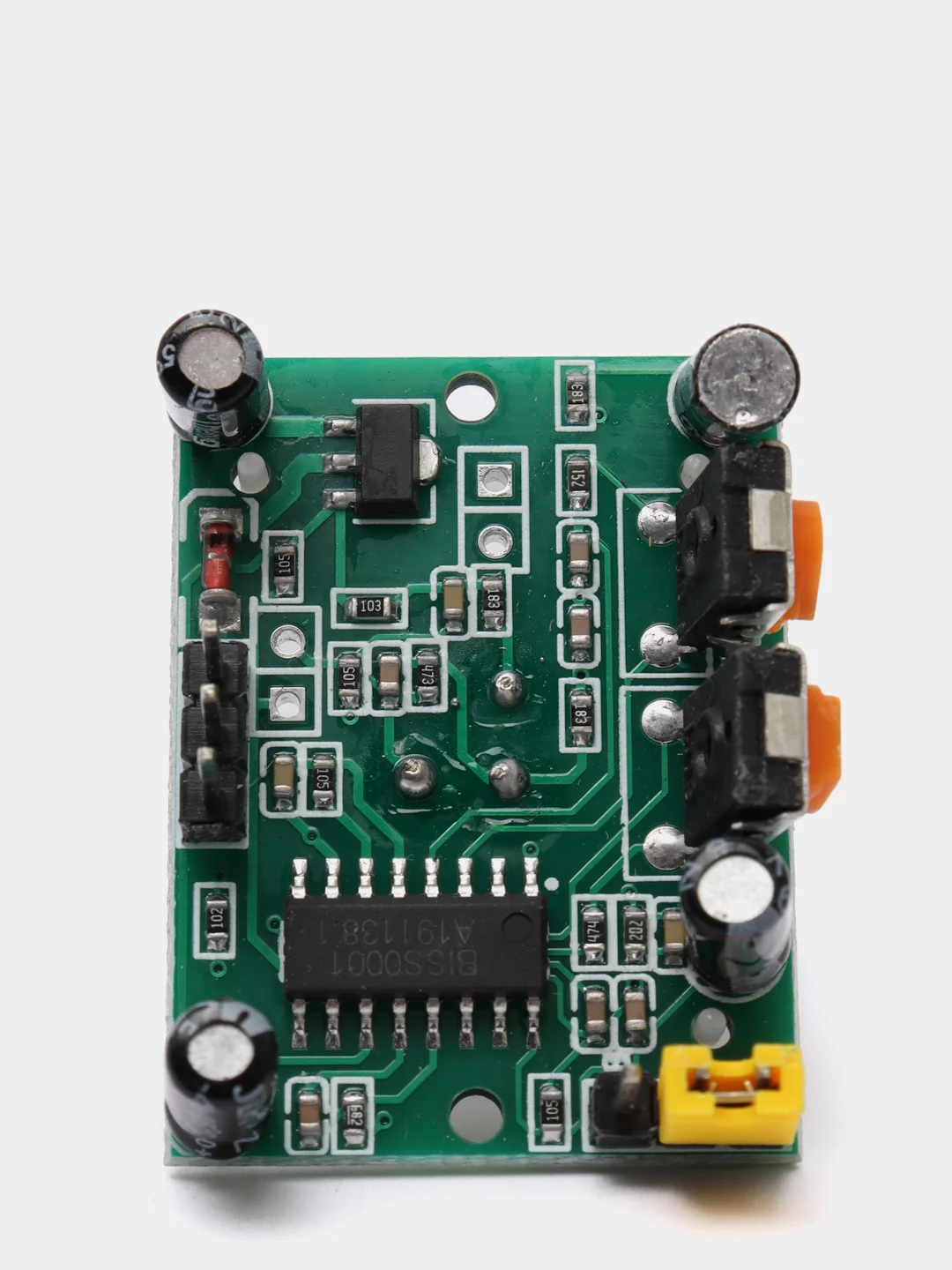

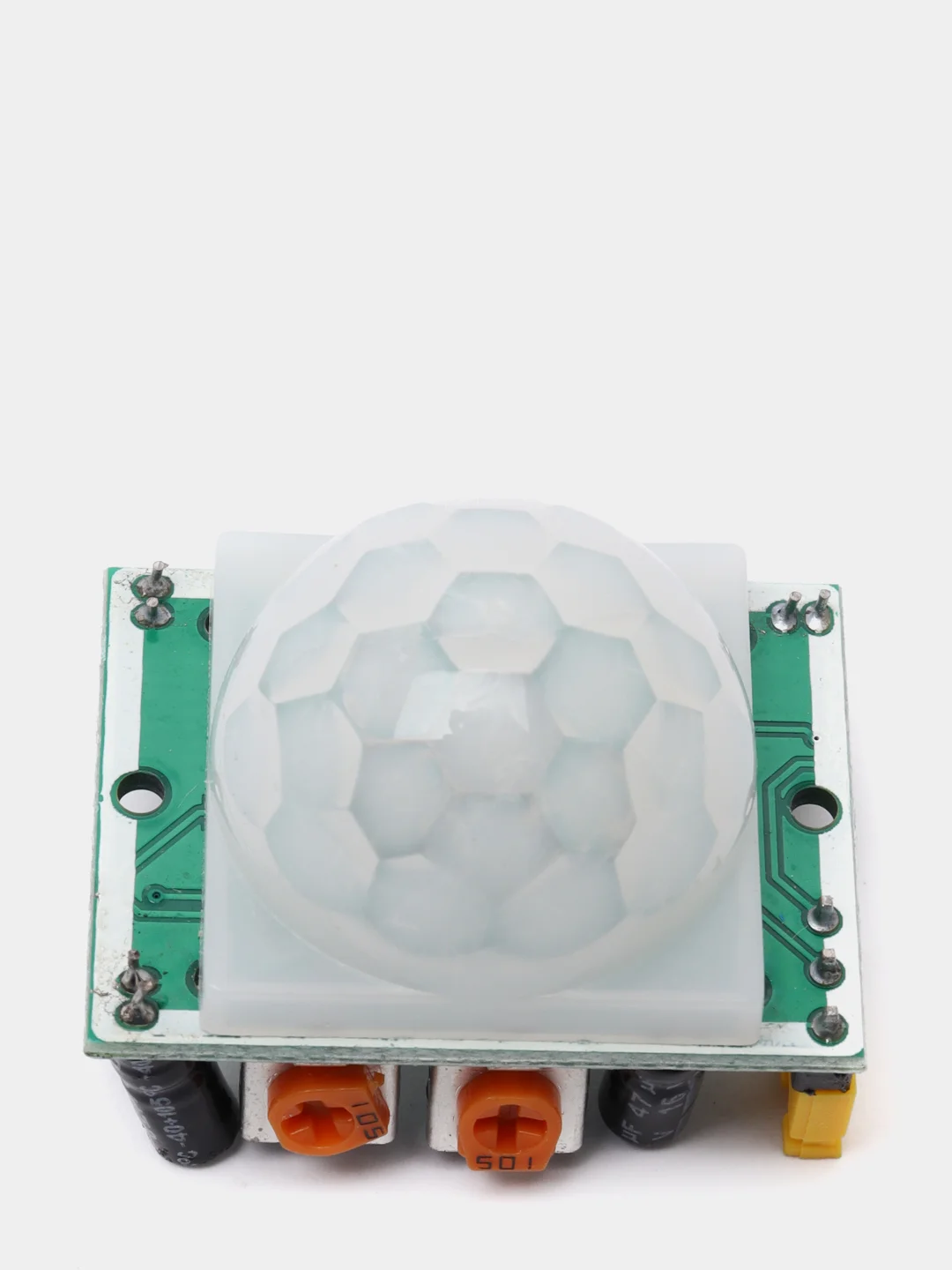

Назначение контактов нанесено на плату под куполом датчика. Что бы увидеть эти надписи, аккуратно снимите купол датчика.
Технические характеристики:
- Размер, см: 3.2 x 2.4 x 1.8 (Д * Ш * В)
- Рабочая температура: -20... 80 ° C
- Дальность действия: 3-7м (подстраивается)
- Время задержки: 5 - 200S (может быть скорректировано)
- Рабочее напряжение: 4.5 - 20В
- Ток: <60uA
- Угол обзора: <110°
- Выходное напряжение: высокий / низкий уровень сигнала: 3,3 В Выход TTL
