Описание

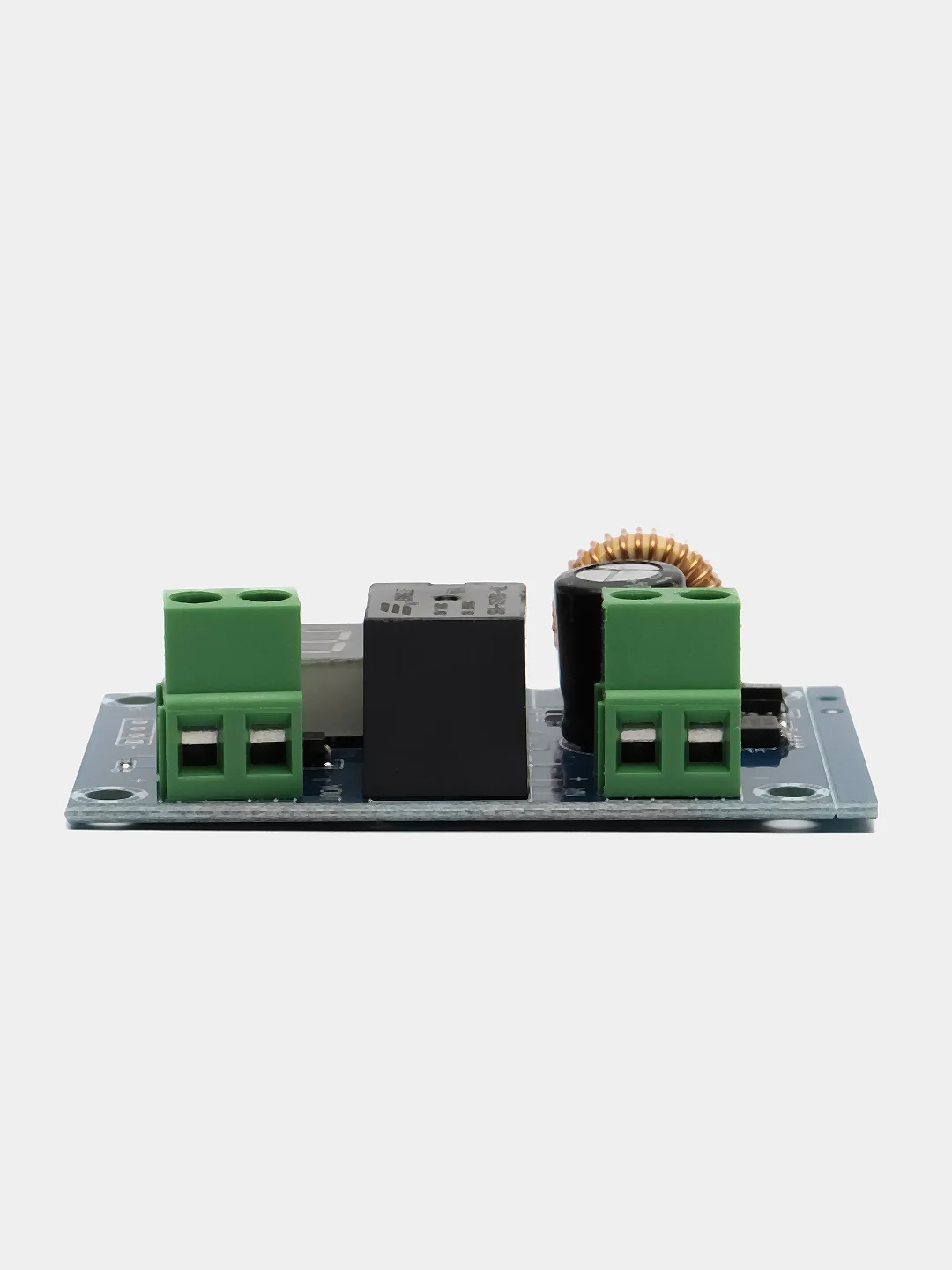

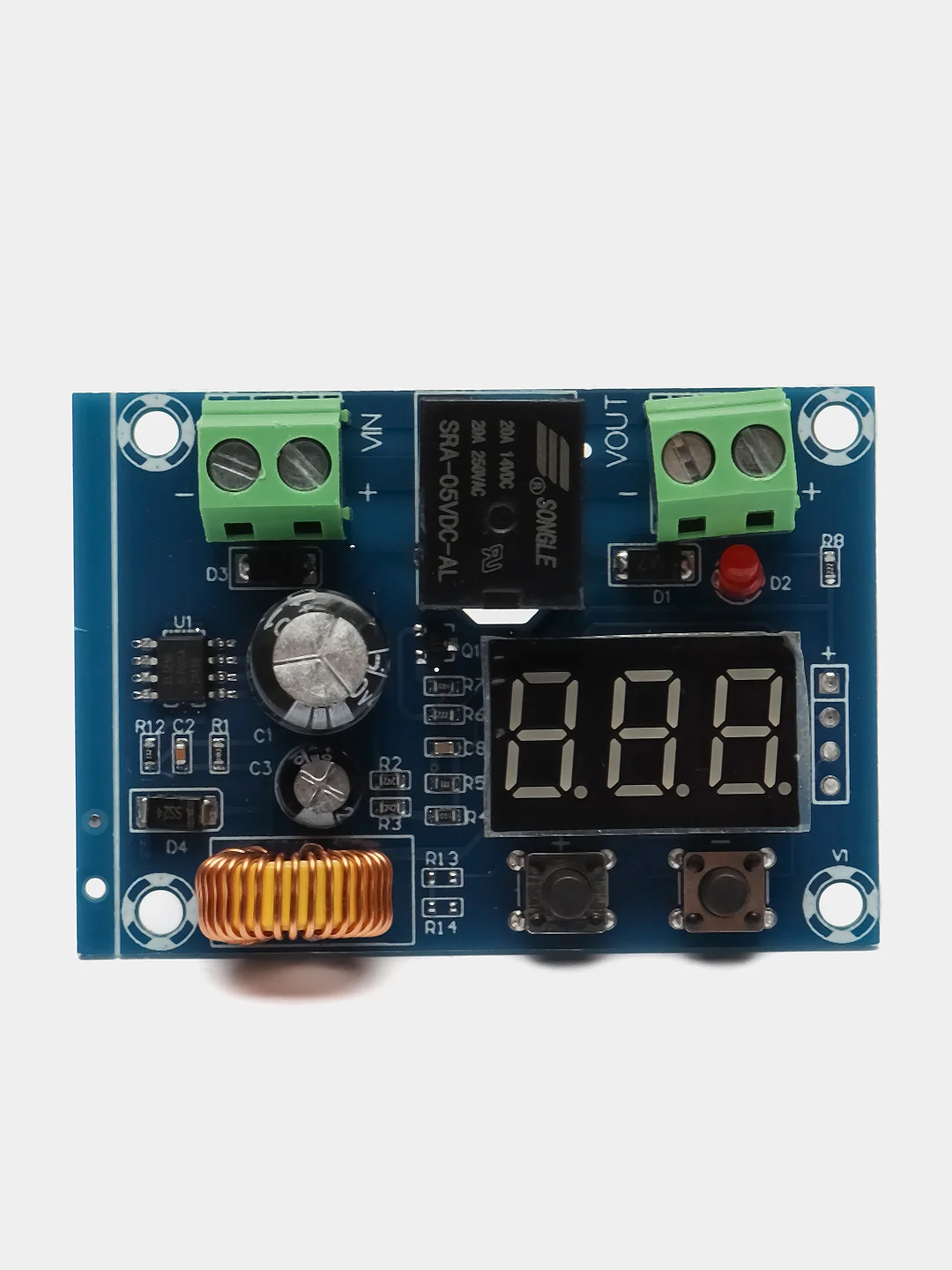

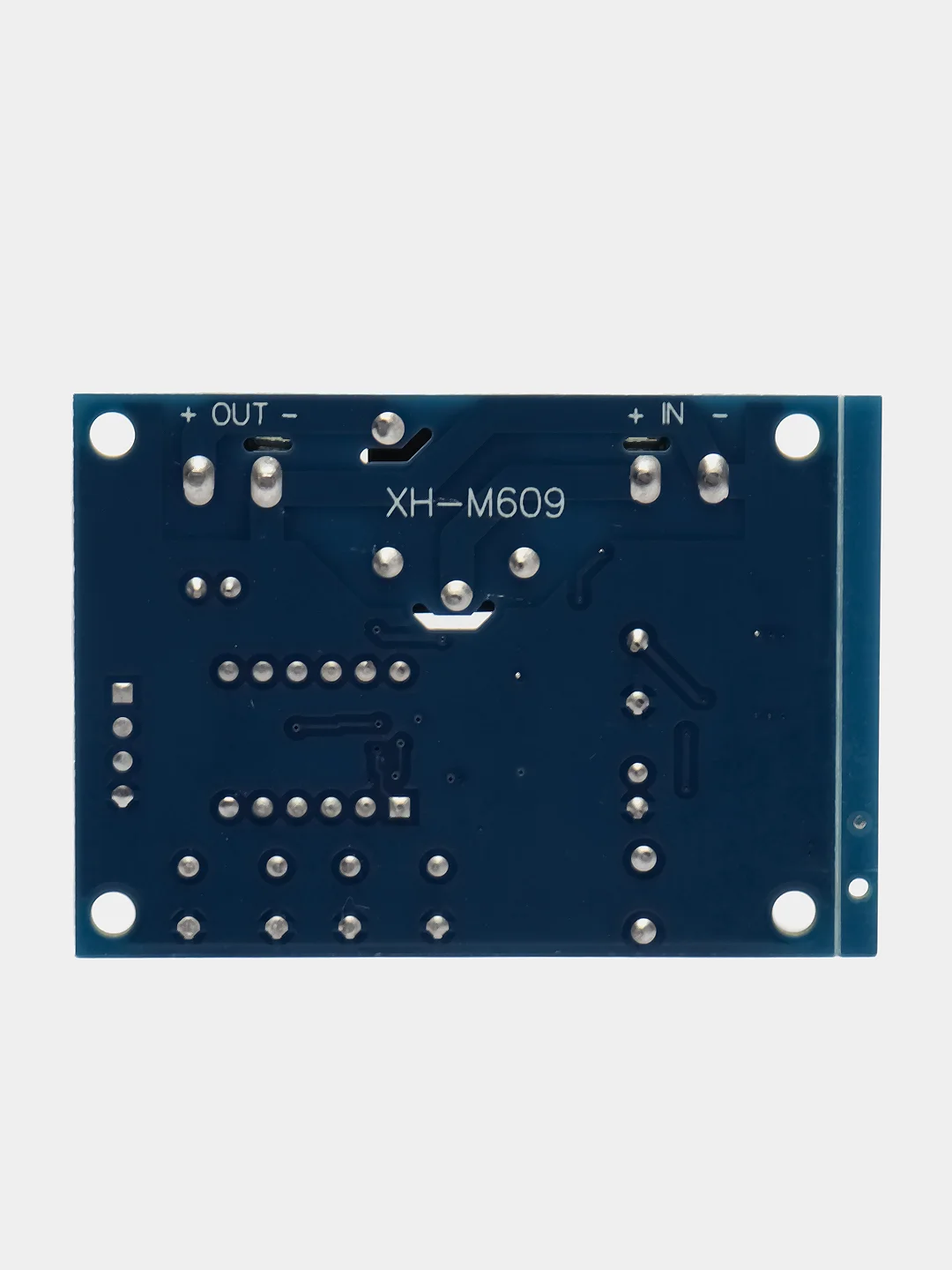

Модуль контроля зарядки с защитой по напряжению XH-M609
Модели: XH-M609
Напряжение питания: 12...36 В постоянного тока
Выходное напряжение: 12...36 В
Точность управления: 0,1 В
Мощность: 1,5 Вт
Размер: 5.7*4.2 см
Модуль XH-M609 обеспечивает контроль заряда аккумуляторов посредством включения и отключения заряда при достижении определенного порога напряжения (с помощью кнопок настраивается напряжение на аккумуляторе, при котором включается заряд и, также, настраивается напряжение при котором заряд аккумулятора отключается).
Характеристики:
- Входящее напряжение: 12-30В
- Погрешность: 0,1В
- Настройка гистерезиса: 0,2В
- Ток: до 3А
- Совместимые аккумуляторы: свинцово-кислотный, литий-ионный, батарея солнечной панели
- Размеры: 42 х 57 х 19мм
Инструкция:
При однократном нажатии одной из двух кнопок показывается заданное значение защитного напряжения или гистерезиса.
При зажатии кнопки показание начнет мигать, что говорит о входе в режим установки данного значения (Для напряжения зажать кнопку "+", для гистерезиса - "-").
Устанавливается защитное напряжение и гистерезис. Например 12 В защитное напряжение и 2 В гистерезис.
В результате реле включится при 14 В ( 12 + 2 В ). Отключится при 12 В.
Для сброса к заводским настройкам когда питание отключено, нажмите и удерживайте обе кнопки одновременно, а затем включите питание. В это время на экране отображается «888», чтобы показать, что сброс к заводским настройкам выполнен успешно.
