Описание
Модуль датчик температуры SensorDigiTemp-LM393 предназначен для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).
Рекомендуется для создания различных робототехнических проектов, обучения конструированию различных систем мехатроники и программированию, а также для конструкторских хобби.

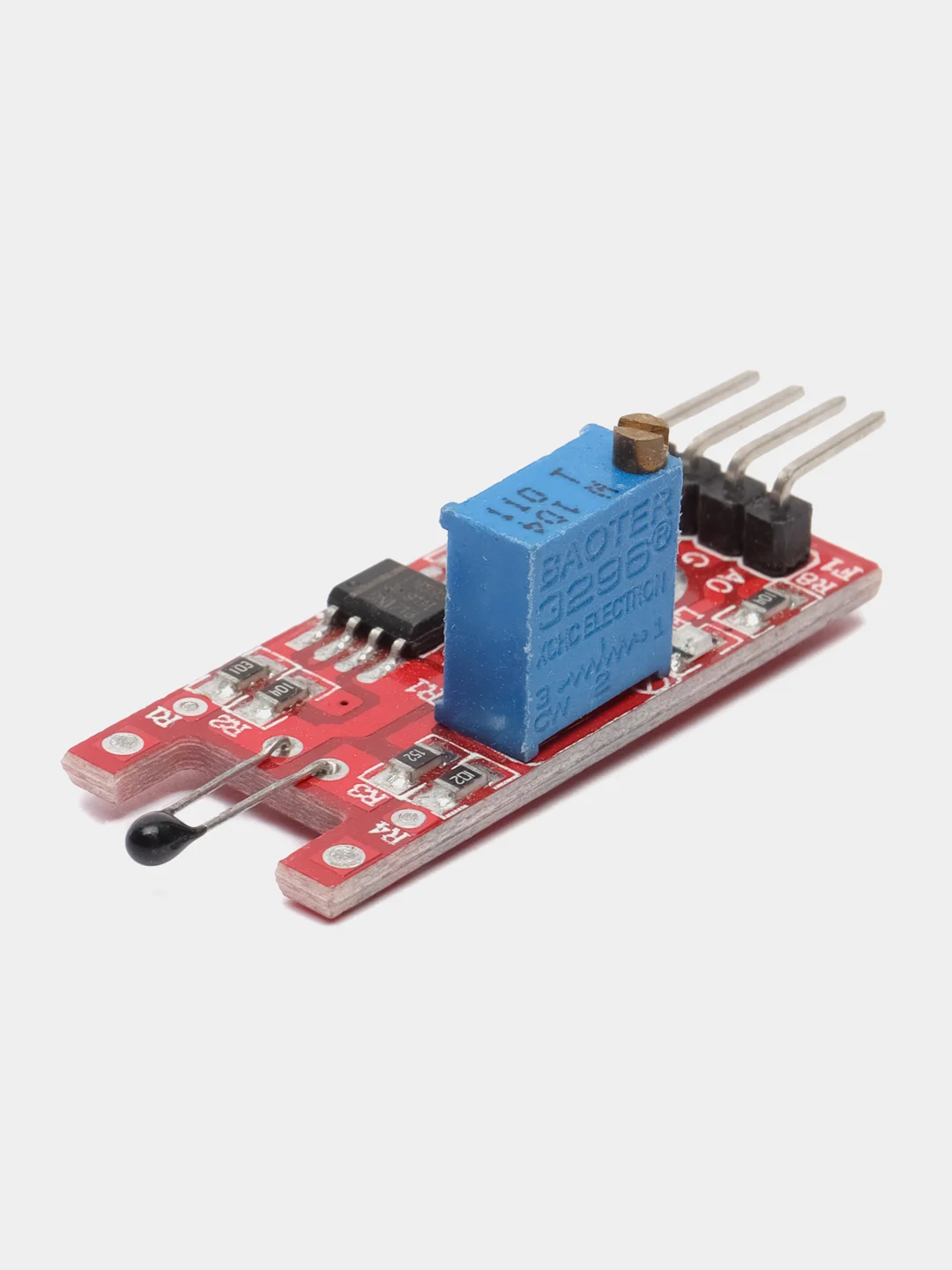

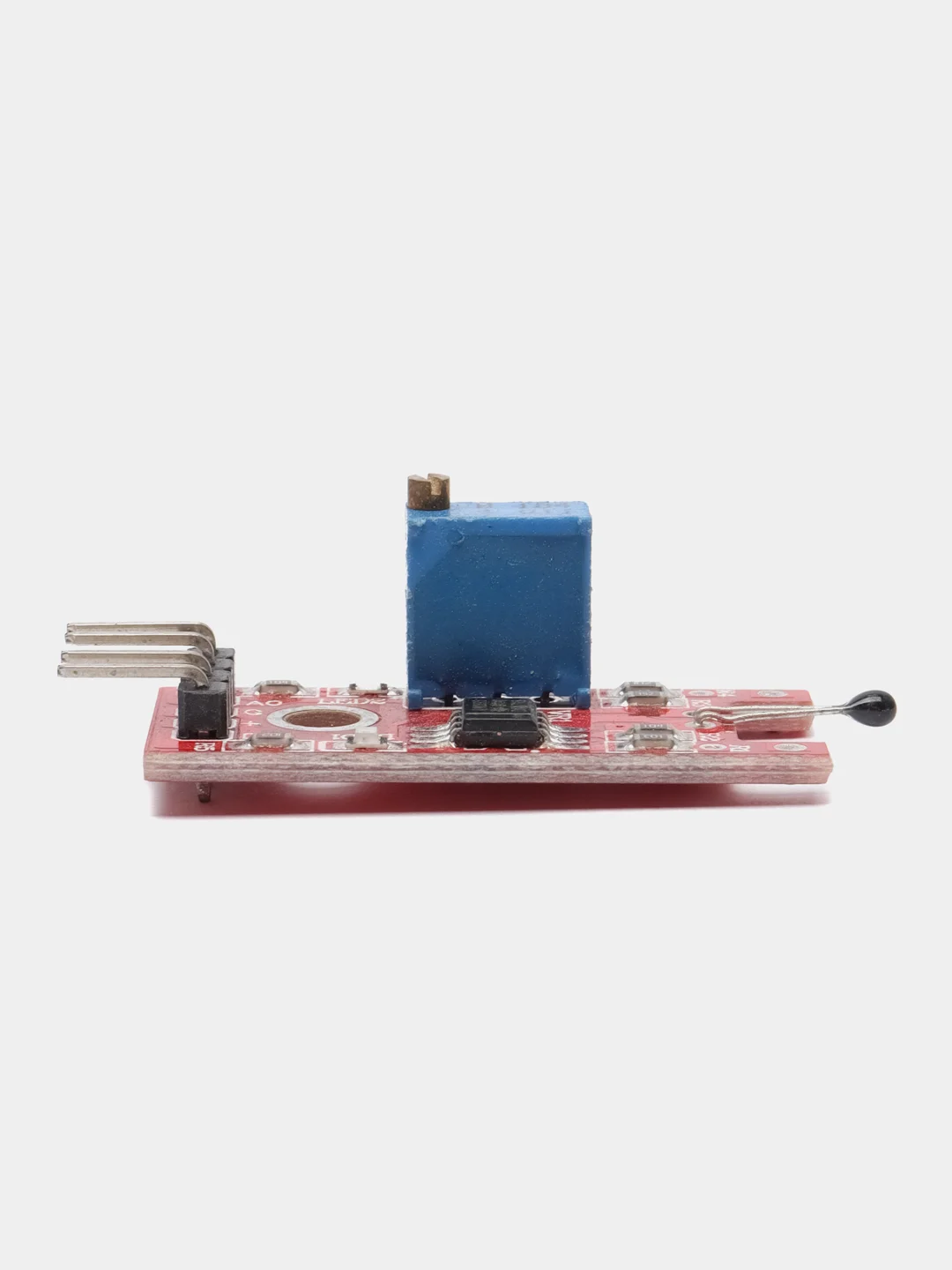

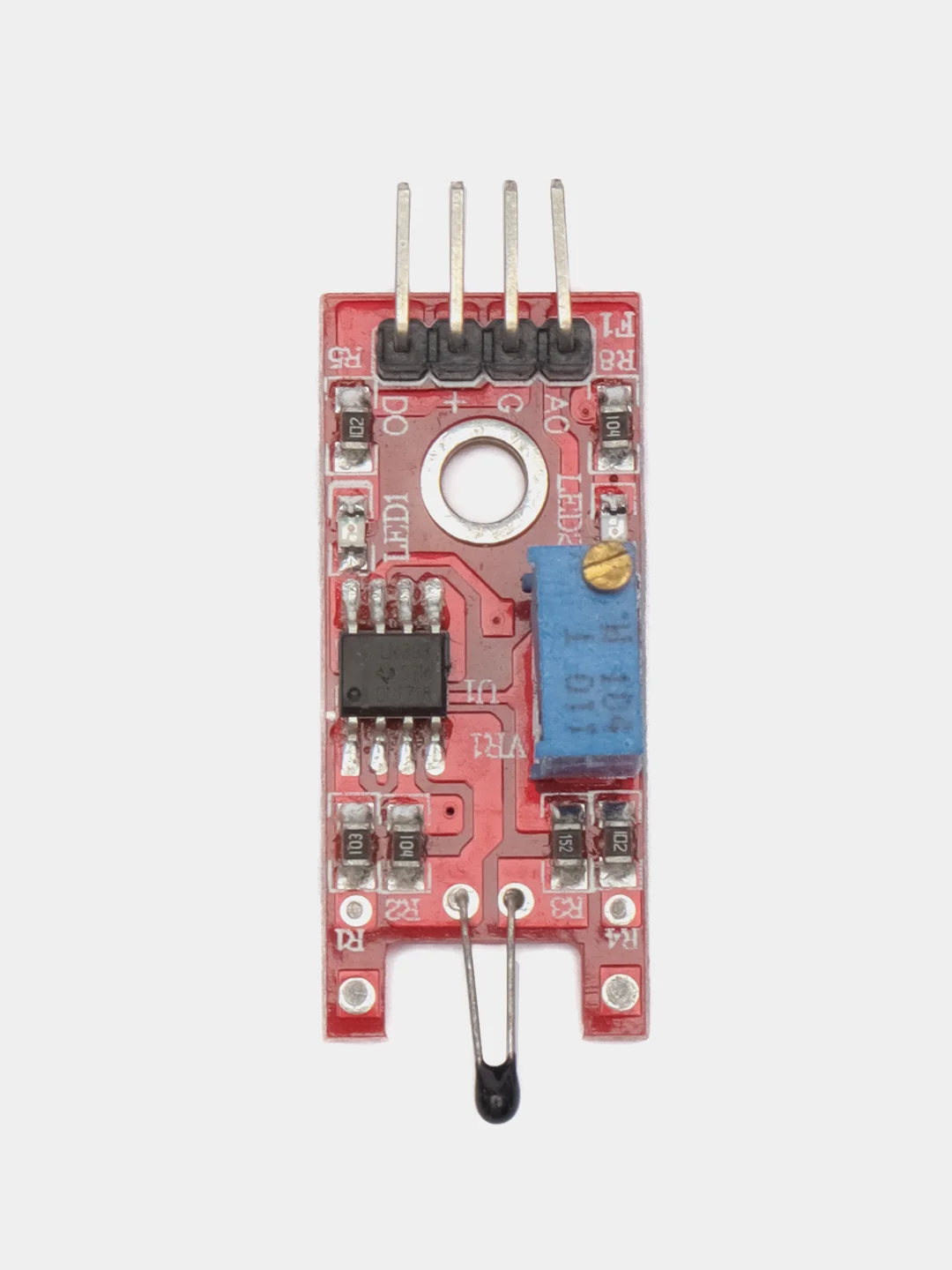

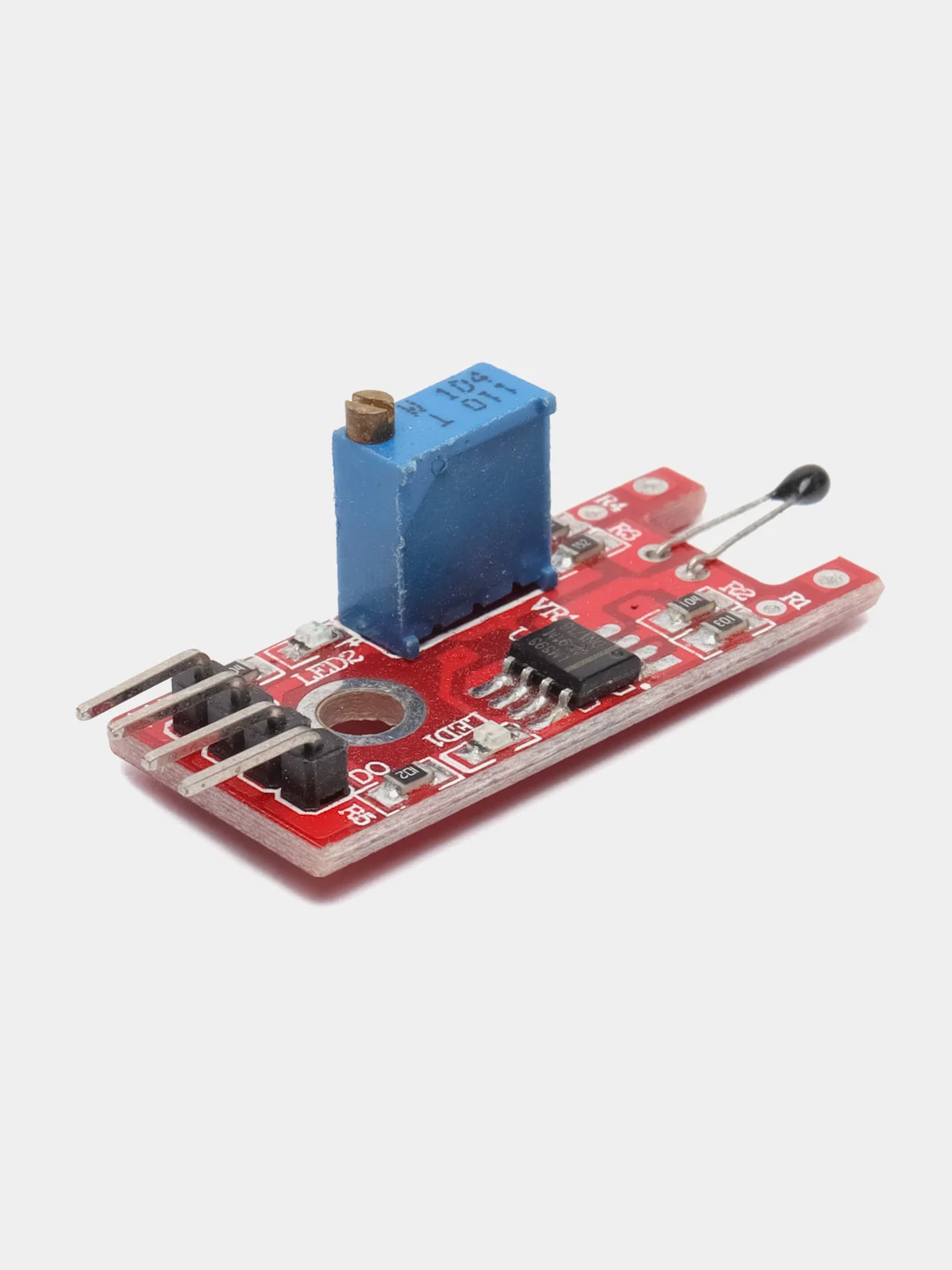

Модуль содержит аналоговый датчик температуры – терморезистор. С изменением температуры корпуса терморезистора меняется его сопротивление. С помощью модуля электроника грубо определяет температуру воздуха. Основное назначение терморезистора – контроль температуры воздуха, но с его помощью можно контролировать температуру поверхности. Для этого он прижимается механическим креплением к поверхности, а между терморезистором и поверхностью вносят термопроводящую пасту. В крайнем случае при отсутствии пасты терморезистор приклеивают.
В автоматике используется для грубого определения температуры, что позволяет включать или отключать исполнительные устройства с помощью схем на дискретных элементах. Основное назначение – коррекция, стабилизация режима работы цепей схем при колебаниях температуры.
Модуль датчика температуры SensorDigiTemp-LM393 применяется для контроля температуры воздуха в помещении. Используется в следующих случаях: регулятор температуры, автоматика систем отопления, автоматизация систем вентиляции.
Определяет превышение температурой установленного порога и одновременно позволяет грубо оценивать величину температуры. Пороговое значение настраивается точно, но для точного измерения температуры или для сборки электронного термометра используют другой датчик с цифровым выходом.
Технические характеристики
Напряжение питания (Vcc): 3.5 – 5.5 В
Формат сигнала цифрового выхода: TTL(0/1)
Уровень сигнала аналогового выхода: 0 - Vcc
Рабочая температура: от 0 до +70°С
Размеры: 43 x 15 x 14 мм
Масса: 10 гр.
Диаметр монтажного отверстия: 3 мм
