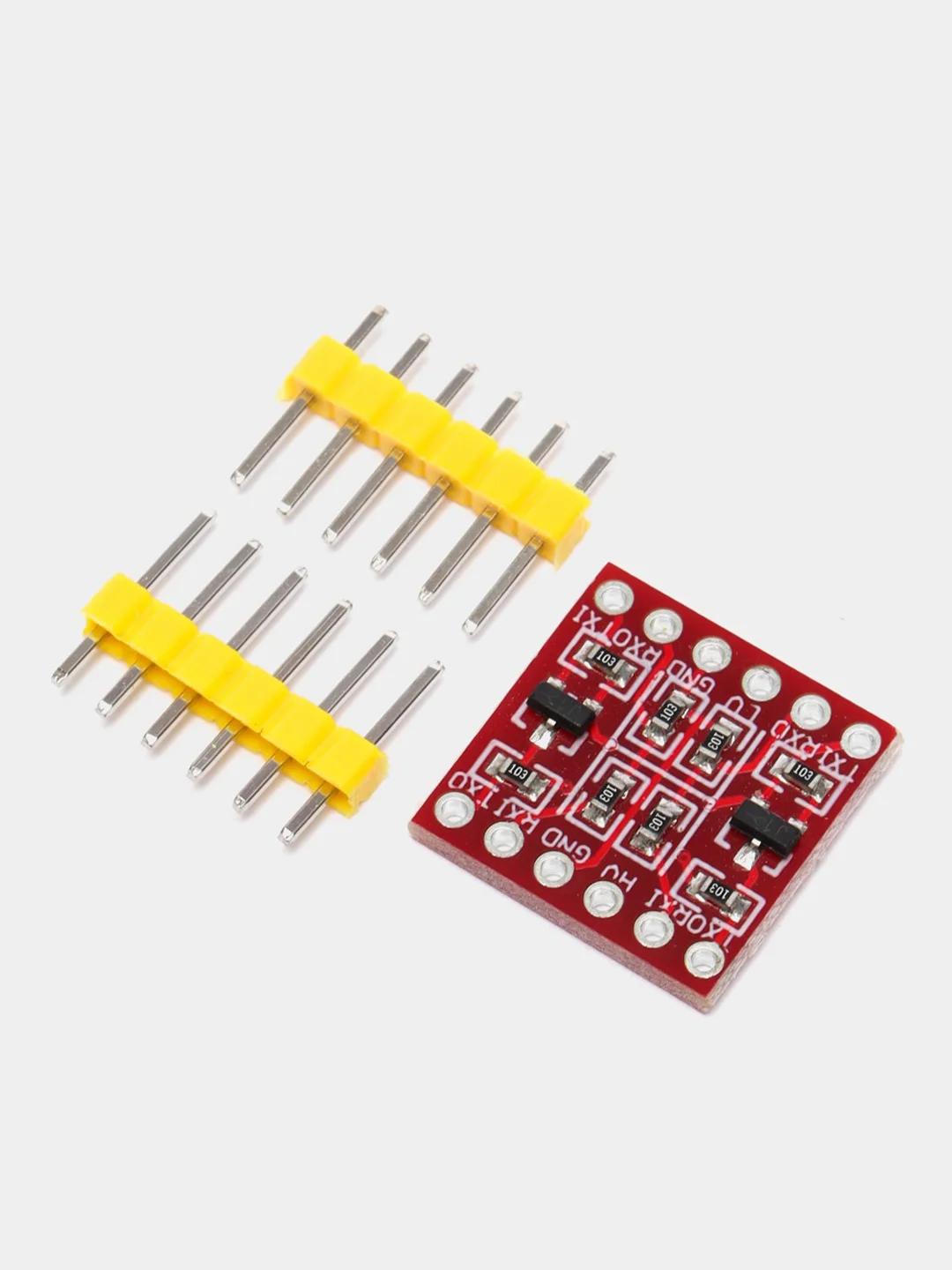

Описание
Размер: 15,5 * 16 * 11,5 мм
Возможности модуля:
1. Двунаправленное преобразование логики высокого напряжения и логики низкого напряжения.
2. Одностороннее преобразование логики высокого напряжения 2 каналов в логику низкого напряжения
3. Модуль совместим с макетными платами и может использоваться непосредственно на макетной плате.
Инструкции по применению: [Например, высокое напряжение составляет 5 В, а низкое - 3,3 В]
HV подключается к источнику питания 5В
LV подключен к источнику питания 3,3 В
GND - общая земля двух источников питания

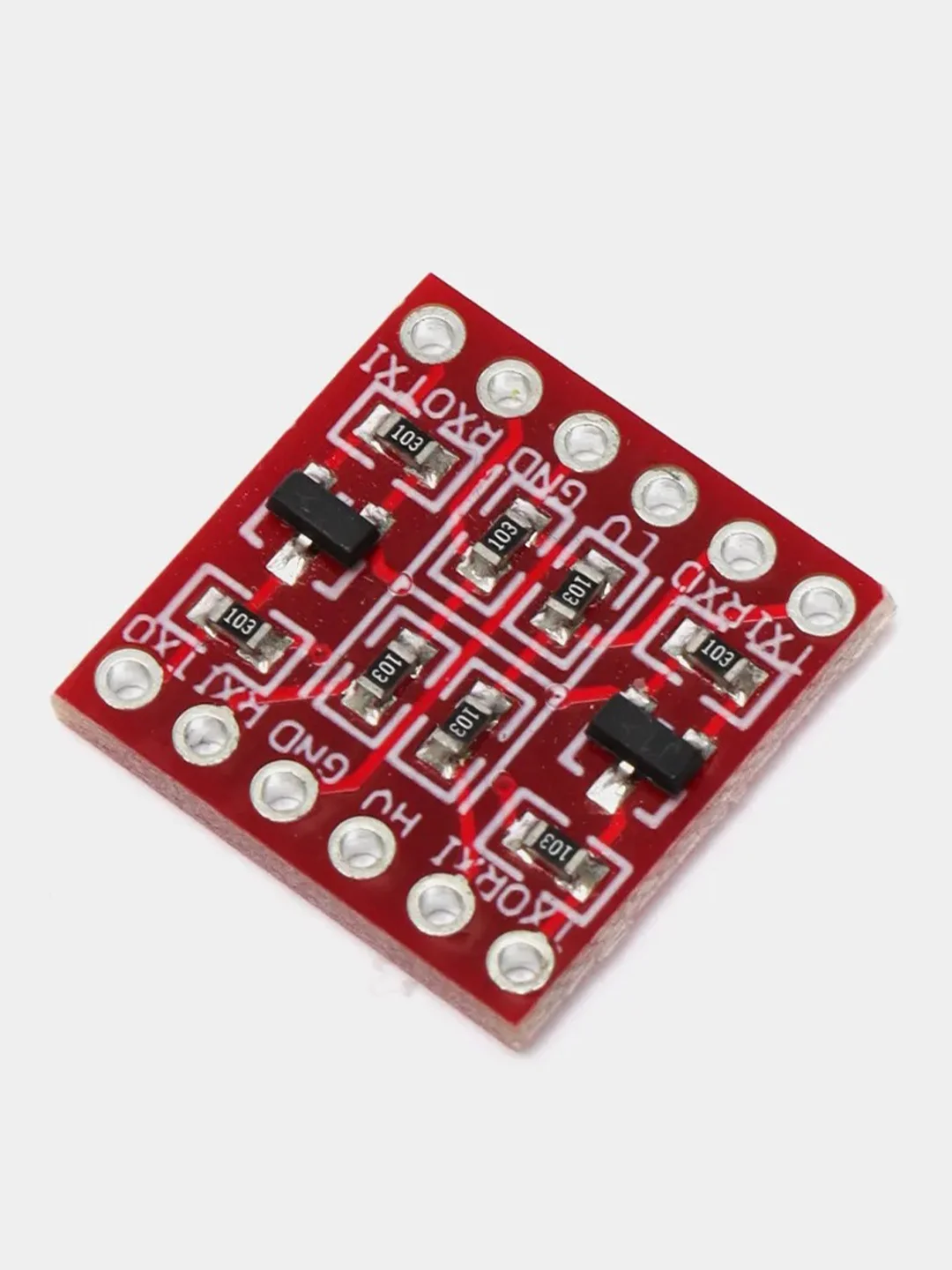

RXI входы 5 В TTL и RXO выходы 3,3 В TTL
Вход и выход TXI 3,3 В TTL, вход TXO и выход 5 В TTL, двустороннее преобразование TXI и TXO
