Индукционный режим: включение/выключение сканирования
Напряжение: 5-24 В.
Ток нагрузки: резистивный 3А.
Мощность нагрузки: 72 В (мах).
Резервный ток: 15-15 мА.
Принцип: инфракрасный.

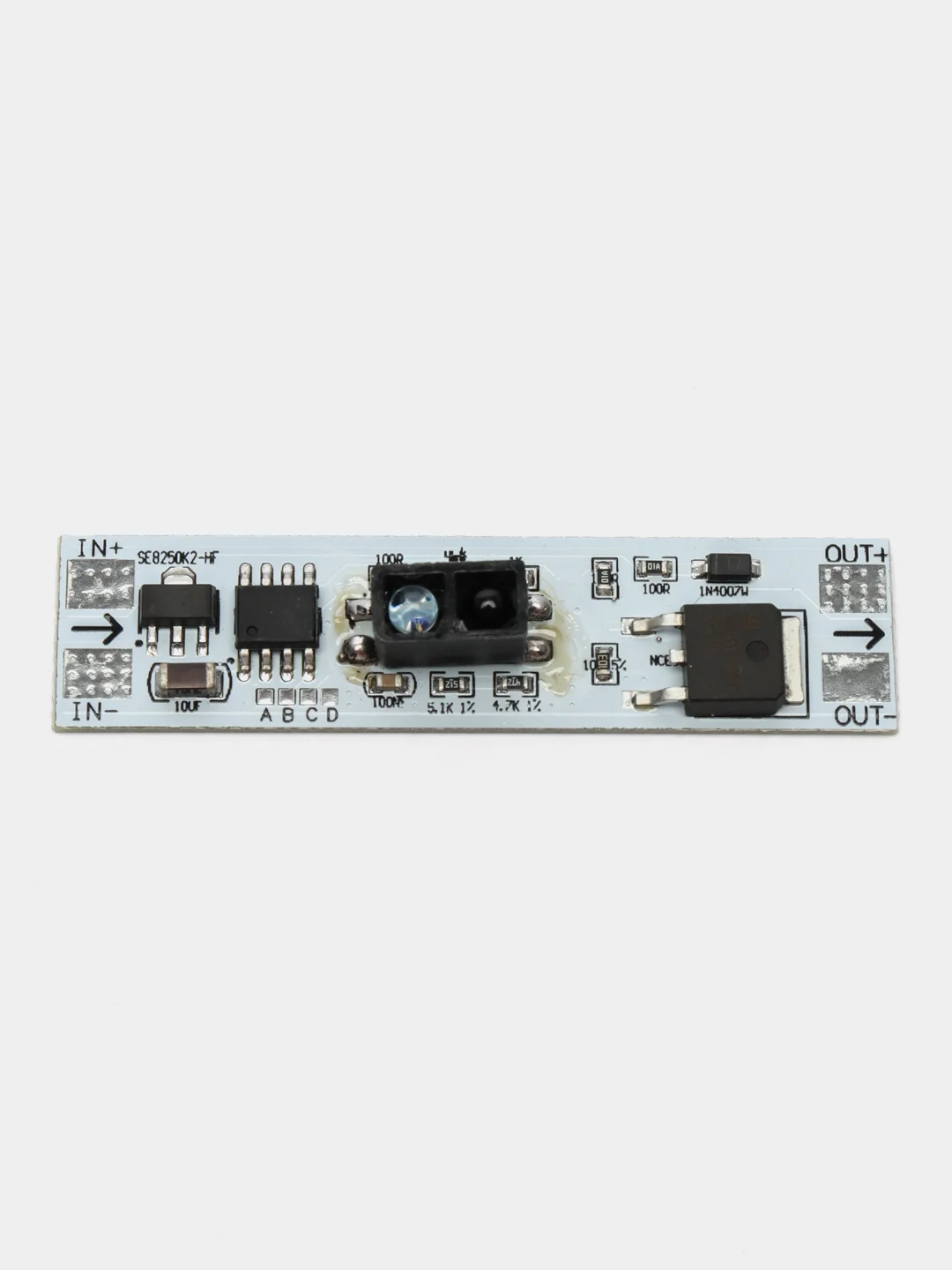

Режимы работы Multi-mode(6 in 1)
- Не установлены перемычки: включение и выключение света происходит плавно;
- Установлена перемычка между контактами А и B: включение и выключение происходит мгновенно;
- Установлена перемычка между контактами А, В и С: включается функция диммирования (изменения интенсивности света);
- Установлена перемычка между B и C: включение и выключение света происходит плавно, включено диммирование.
- Установлена перемычка между C и D: освещение горит, пока есть препятствие;
- Установлена перемычка между A и B + C и D: освещение гаснет, пока есть препятствие.

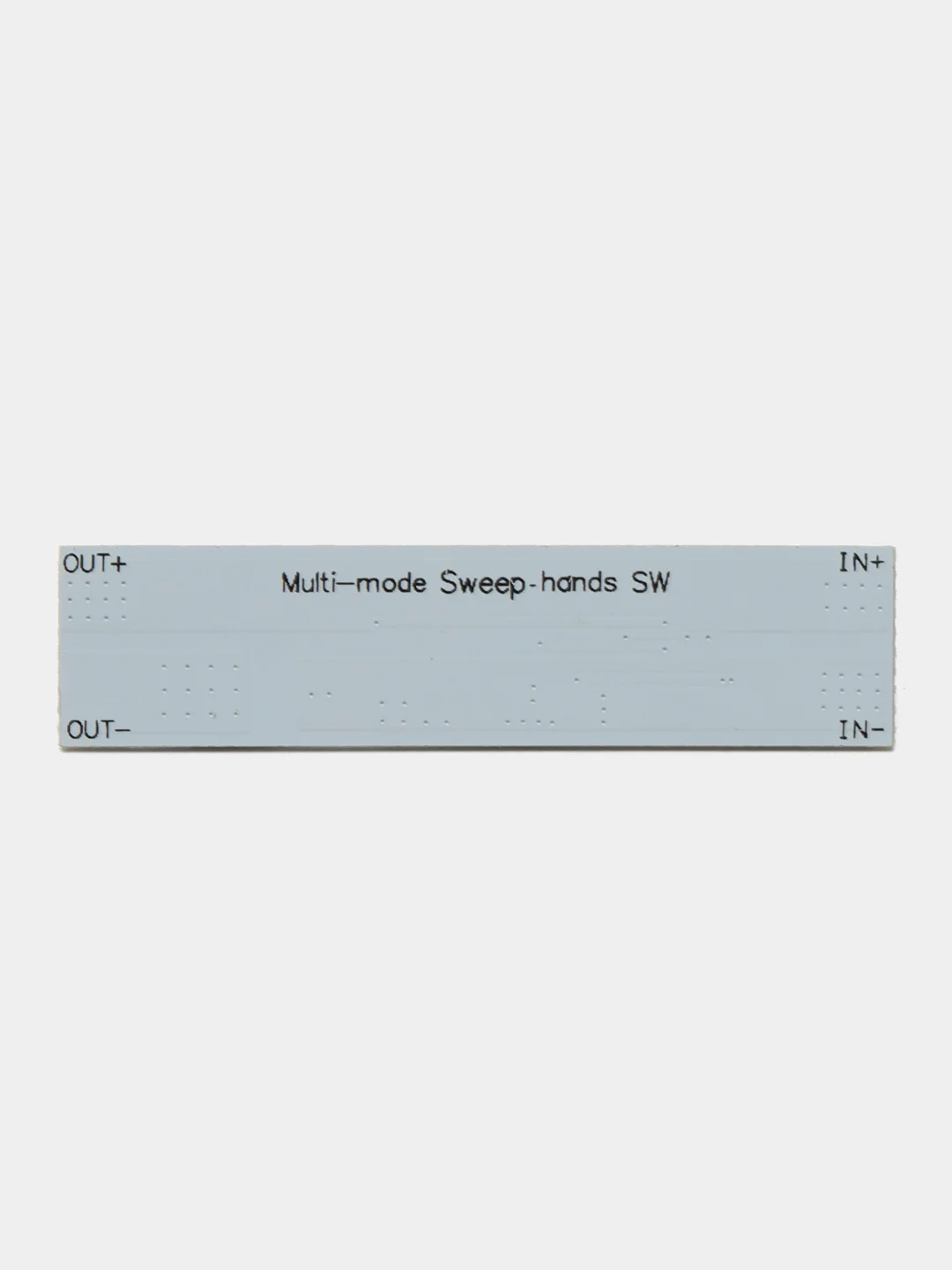

Режимы работы Sweep-hands SW-V2.0
- Не установлены перемычки: включение и выключение света происходит плавно
Различия SW-V2.0 и Multi-mode(6 in 1)
в нагрузке:
- sw 2 .0 до 72W
- 6в1 до 120W
в размерах:
- sw 2 .0 - 42x12x8мм
- 6в1 - 50x12x8мм
При правильной сборке и подаче питания на плате загорится светодиод синего цвета.
Не перепутайте + и – на входе платы или подключение входа и выхода платы. В обоих случаях плата сгорит.
