Описание
Контроллер заряда-разряда BMS 4S 40A предназначен для многоуровневой защиты и балансировки сборки из четырех литиевых аккумуляторов с максимальным напряжением 16.8 В.

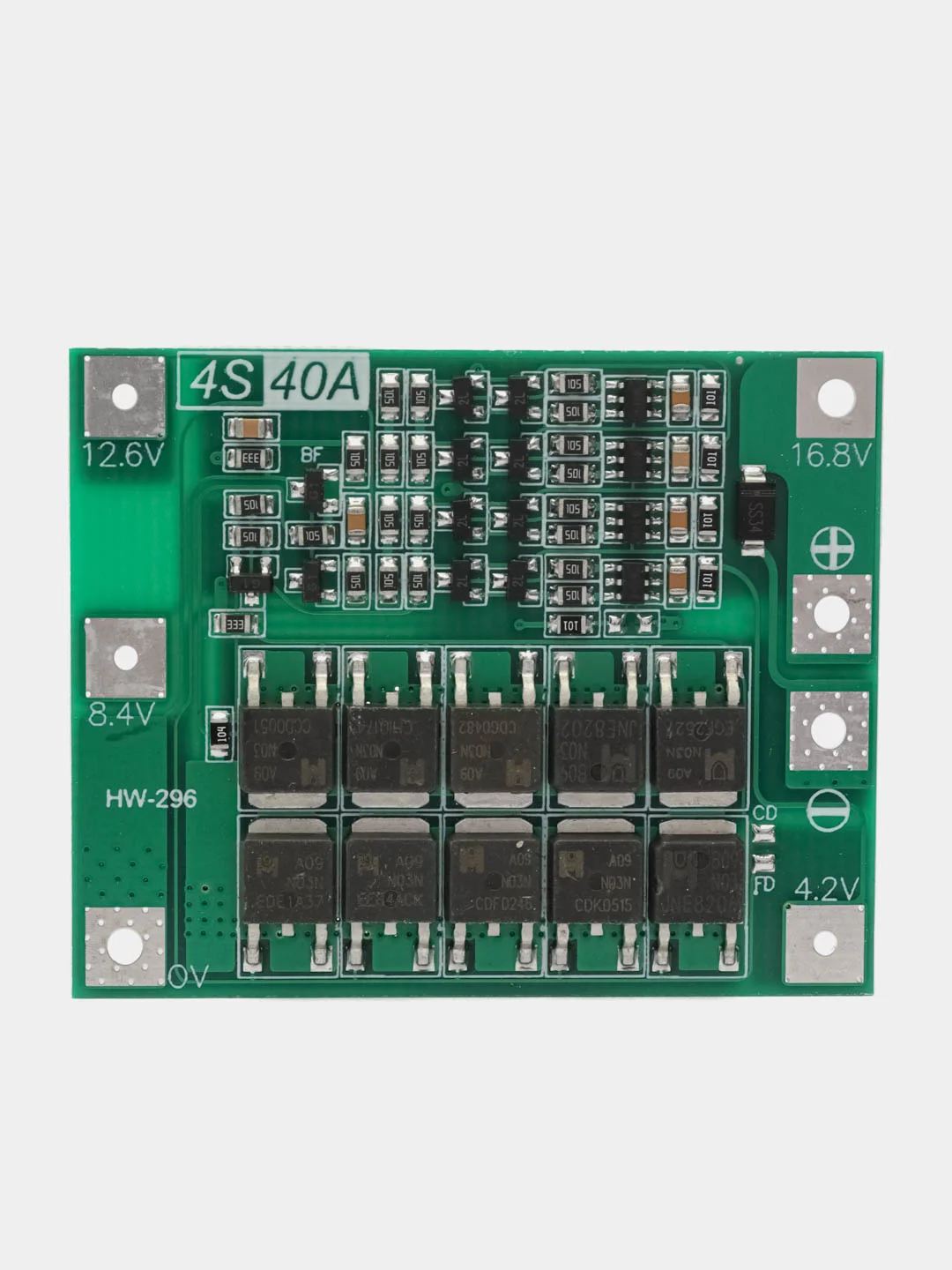

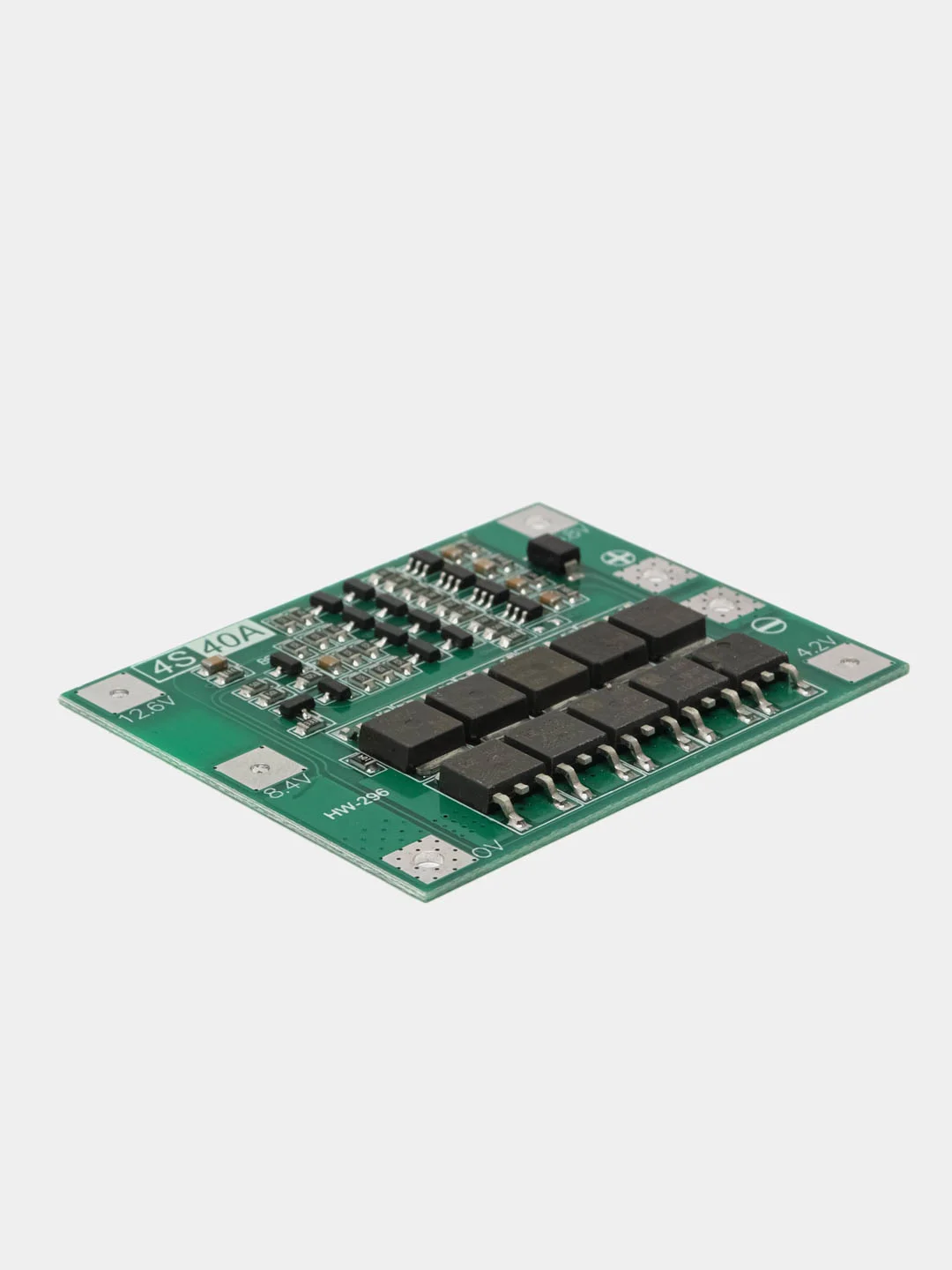

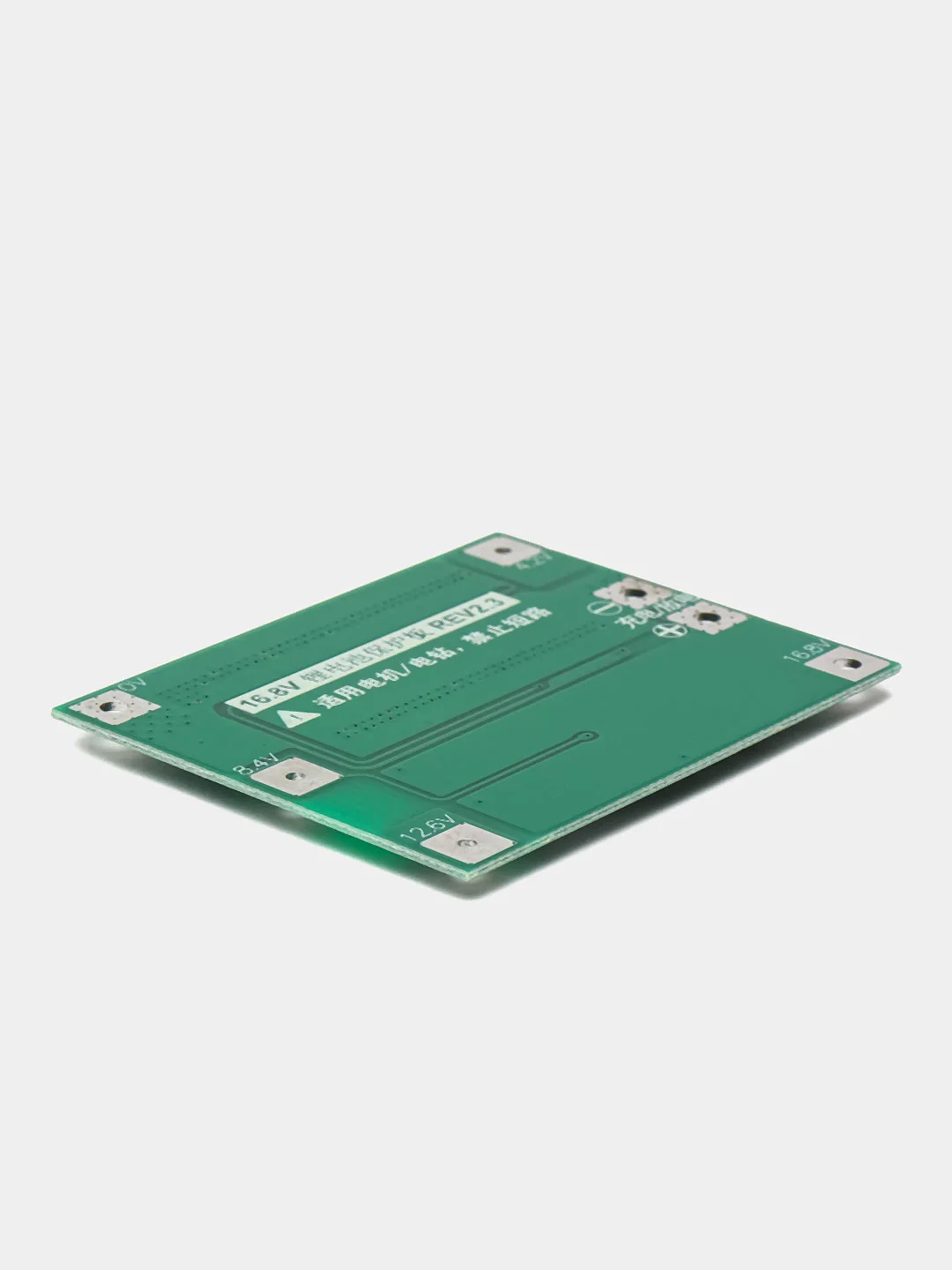

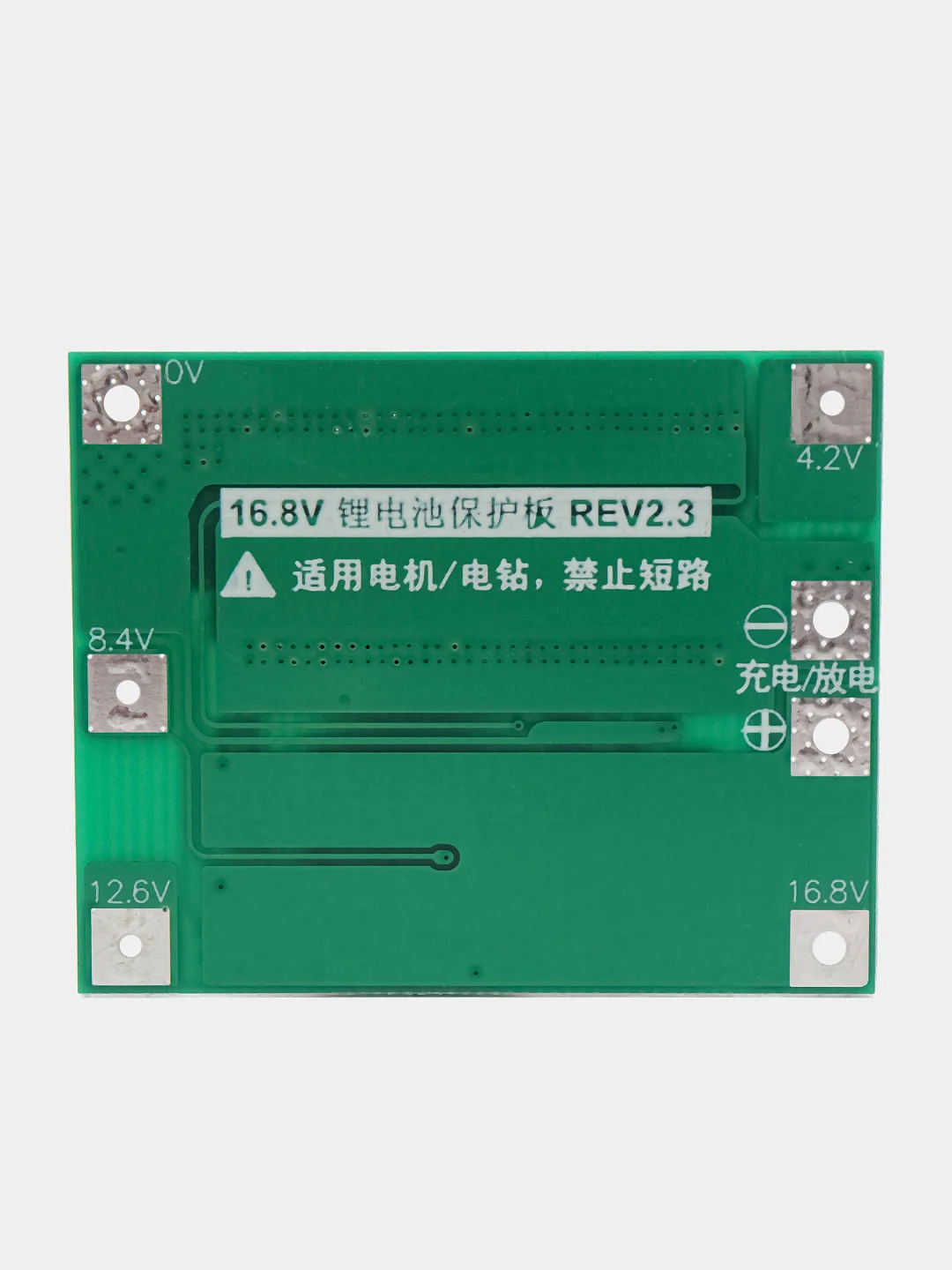

Плата защиты BMS-4S-40A-18650-Bal позволяет обеспечить безопасный заряд-разряд аккумуляторной сборки из 4-х литиевых элементов типа 18650, 14500 и других типоразмеров с номинальным напряжением 3.7 В и максимальным напряжением 4.2 В.
Максимальный ток через плату составляет 40 А, пики могут достигать 70 А.
Отсечка по превышению напряжения срабатывает при 4.25 В, по переразряду – при 2.55 В.
Функции: защита от перезаряда, защита от перегрузки, защита от короткого замыкания, встроенный балансир.
Функция балансировки заключается в обеспечении равномерного заряда каждой ячейки (аккумулятора).
Дизайн платы позволяет ей переносить максимальные нагрузки без значимого нагрева.
Применение: пересборка батареи шуруповёрта, аккумулятор для мопеда или велосипеда, компактная высокотоковая сборка для питания ноутбука, электровелосипеды.
Подходит для электрических дрелей с пусковым током ниже 80 А и мощностью ниже 230 Вт, с функцией балансировки зарядки.
Характеристики
Количество последовательно-соединенных Li-Ion элементов: 4
Диапазон напряжений на выходе: 16.8 В ~ 18.1 В
Напряжение перезаряда: 4.25 ± 0.05 В (на элемент)
Напряжение переразряда: 2.5 ± 0.05 В (на элемент)
Напряжение балансировки: 4.28 + 0.05 В (на элемент)
Напряжение сброса защиты: 3.0 ± 0.1 В (на элемент)
Ток балансировки: 84 ± 10 мА (на элемент)
Непрерывный ток заряда: до 20 A
Максимальный ток разряда: до 40 А
Ток потребления: ≤ 20 мкА
Защита по току: 150 ± 5 A
Рабочая температура: от - 40°С до + 50°С
