Описание

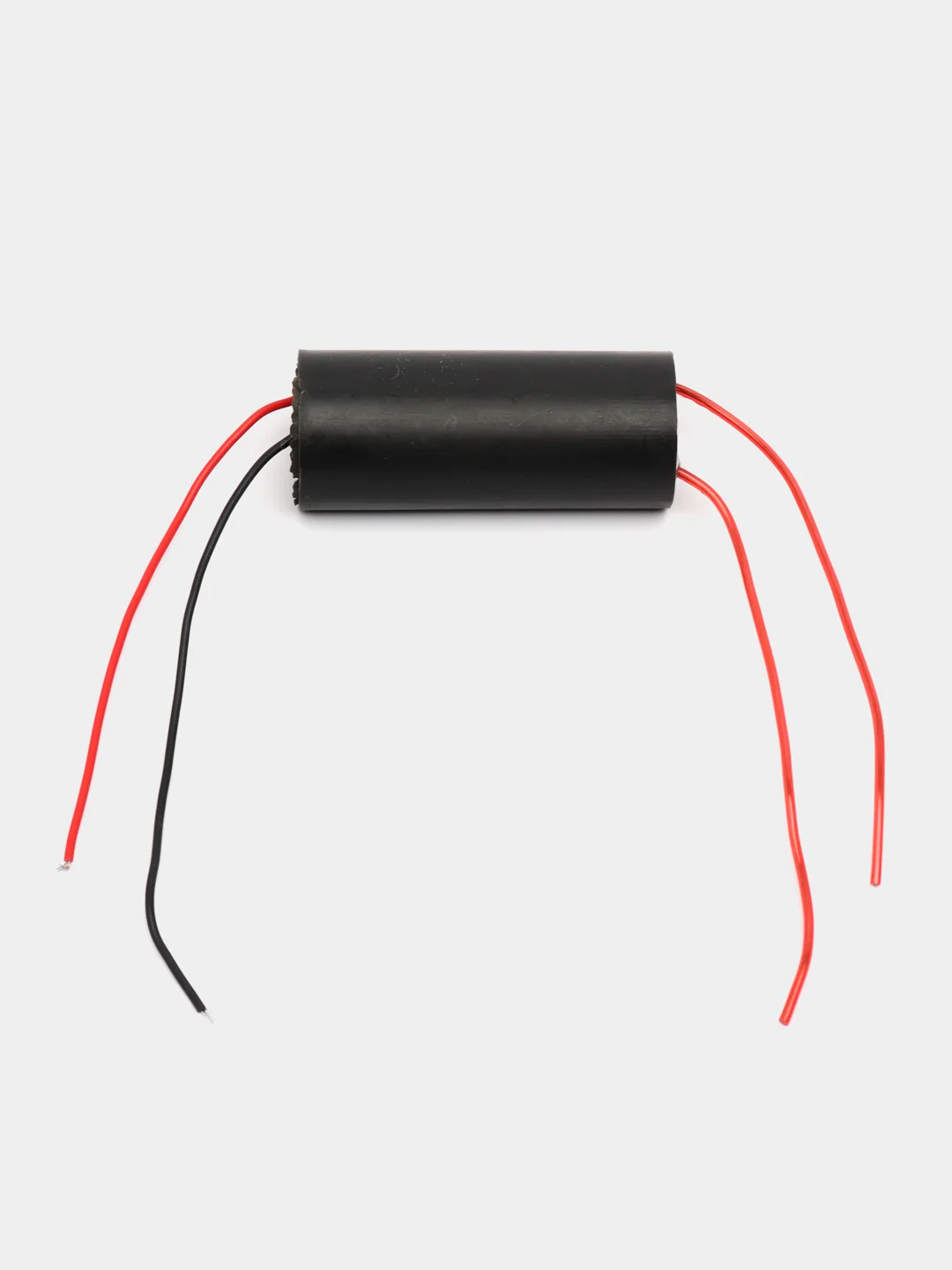

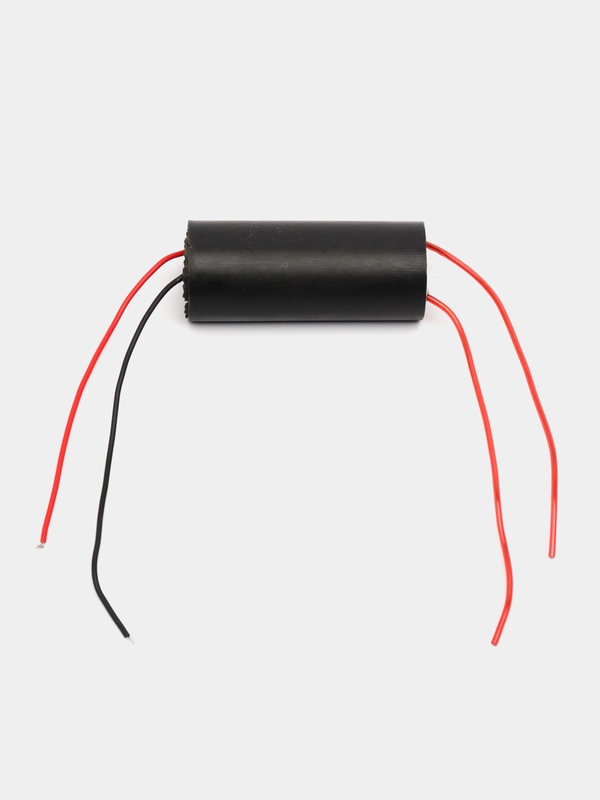

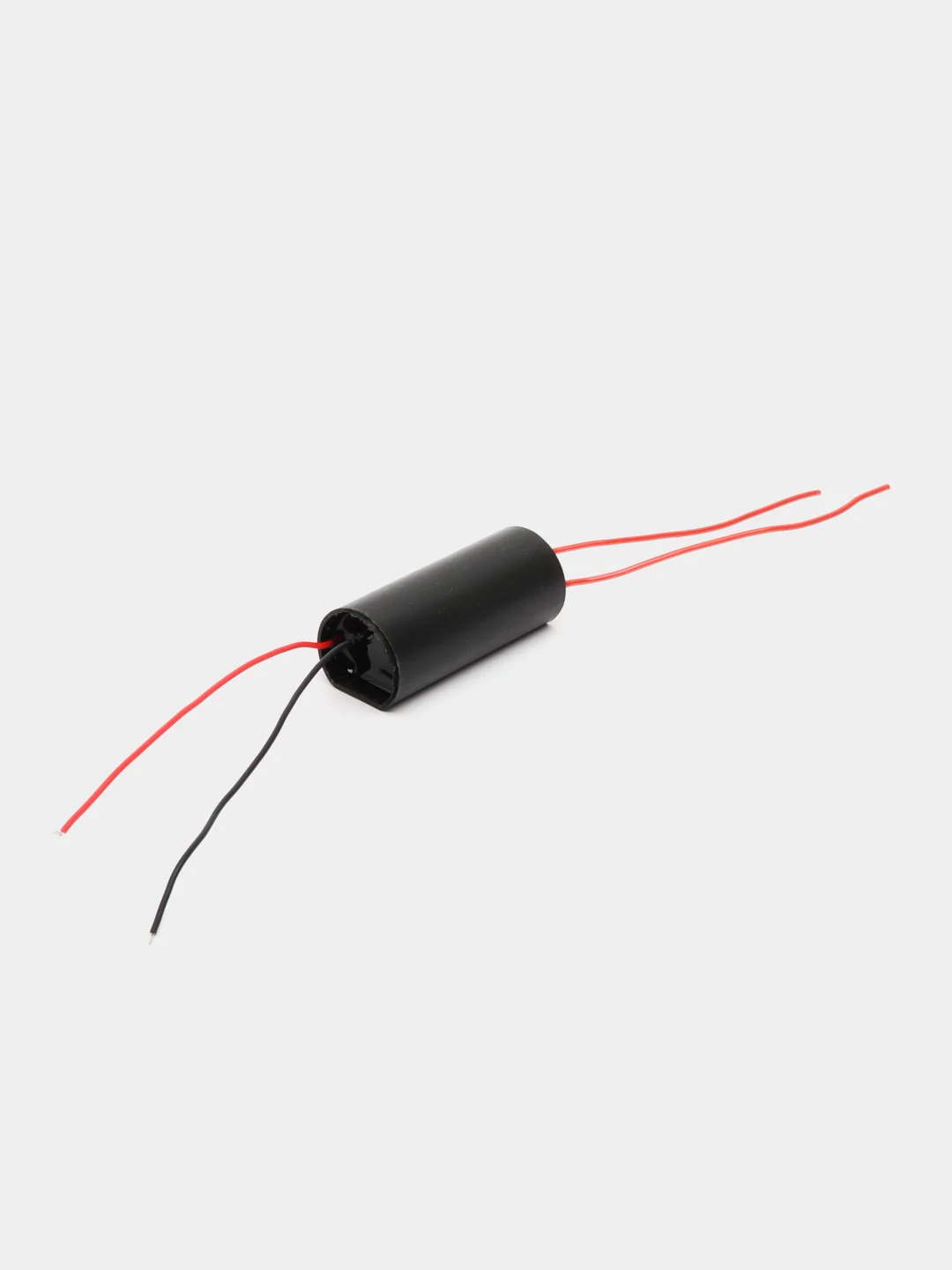

Высоковольтный генераторный модуль 400 кВ
Импульсный модуль инверторного трансформатора
В модуле используется принцип катушки Тесла, он выводит высоковольтный импульс высокого напряжения, малый объем, высокая эффективность, простая периферийная схема (просто подключите переключатель, батарея может быть)
Технические характеристики:
- Входное напряжение: 3-7,2 В постоянного тока
- Входной ток: 2A-5A
- Тип высокого давления: тип импульсного тока
- Выходное напряжение: 200 тыс. В (обратите внимание на безопасность при использовании).
- Расстояние между двумя полюсами высокого напряжения: 10-20 мм / 0,39-0,78 дюйма
- Длина выходной линии высокого напряжения: около 100 мм / 3,93 дюйма
- Длина входной линии питания: около 100 мм / 3,93 дюйма (красный положительный и зеленый отрицательный)
- Размер контура: 24 * 65 мм / 0,94 * 2,55 дюйма (максимальный диаметр 24 мм, минимальный диаметр 22 мм, одна сторона с плоским)
Руководство по эксплуатации:

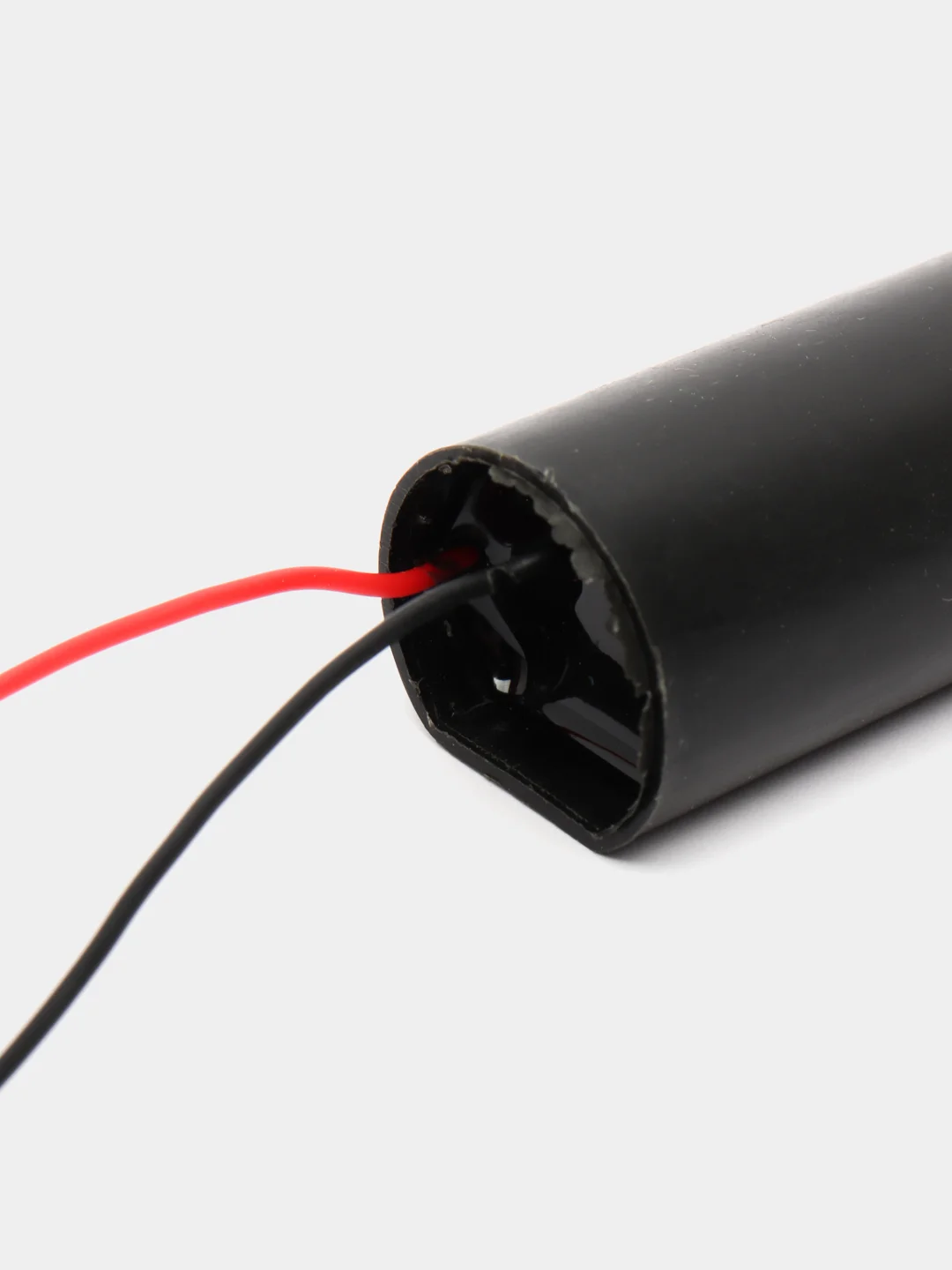

- Красная и зеленая линии - это входные данные, красная - положительная, а зеленая - отрицательная.
- Выходной конец - это две высоковольтные линии одного цвета, а входной терминал может генерировать дугу высокого напряжения при подключении батареи.
- Можно использовать одну литиевую батарею 3,7 В
Полезные советы:
1. Модуль должен избегать высокого напряжения без нагрузки при включении. Перед включением питания необходимо отрегулировать расстояние разряда высокого напряжения. Расстояние между выходной дугой и напряжением и емкостью батареи пропорционально напряжению и емкости батареи.
2. При измерении длины дуги необходимо провести тест от короткого до длинного. Категорически запрещается превышать самое большое расстояние модуля. Поскольку высоковольтная энергия не может быть высвобождена, она легко повредит модуль.
3. Мощность модуля велика, а внутренняя часть не подходит для отвода тепла, поэтому он не может работать долгие часы.
4. Литиевая батарея небольшой емкости подключена последовательно к 7,2 В, и напряжение в состоянии дуги упало до 4 В. Чем меньше емкость, тем ниже напряжение. Поэтому рекомендуется использовать литиевую батарею более 2000 мА, лучшие условия оснащены батареями более 4000 мА.
5. При эксплуатации модуля строго соблюдайте инструкции и меры предосторожности, иначе модуль можно легко повредить.
6. Этот модуль не является высокотемпературным, не может зажигать дым, бумагу.
