Описание
Плата заряда АКБ IP2312 USB Type C 3A предназначена для зарядки li-ion аккумуляторов. Представлена в виде печатной платы без корпуса. Ток заряда 3А. Рабочее напряжение 4,5-5,5 В.
Данный контроллер заряда исполнен на микросхеме IP2312, представляет собой синхронный преобразователь с напряжением полного заряда 4,2В. Плата имеет индикаторы заряда, которые сигнализируют процесс (красный индикатор) и окончание (синий индикатор) зарядки АКБ.

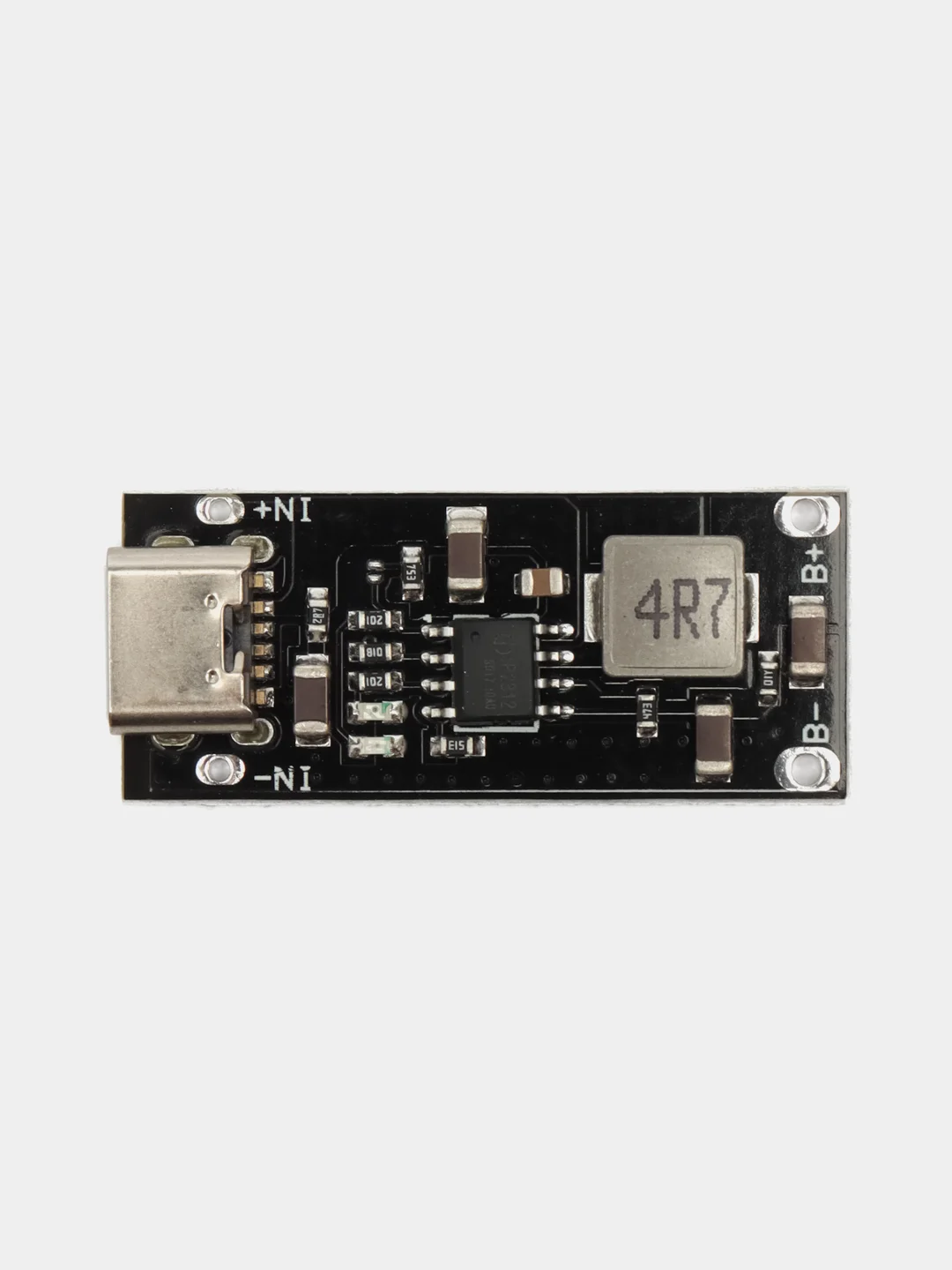

Данные стабилизаторы заряда аккумуляторов выполнены в виде платы без корпуса. Подключение входных контактов осуществляется через разъем USB Type C или на контактные площадки "IN+", "IN-". Для подключения аккумуляторов обустроены контактные площадки "BAT+", "BAT-", подключение к которым можно выполнить с помощью пайки. Нужно соблюдать полярность контактов подключения.
Основные технические характеристики:
- Входное напряжение: 4,5…5,5 В

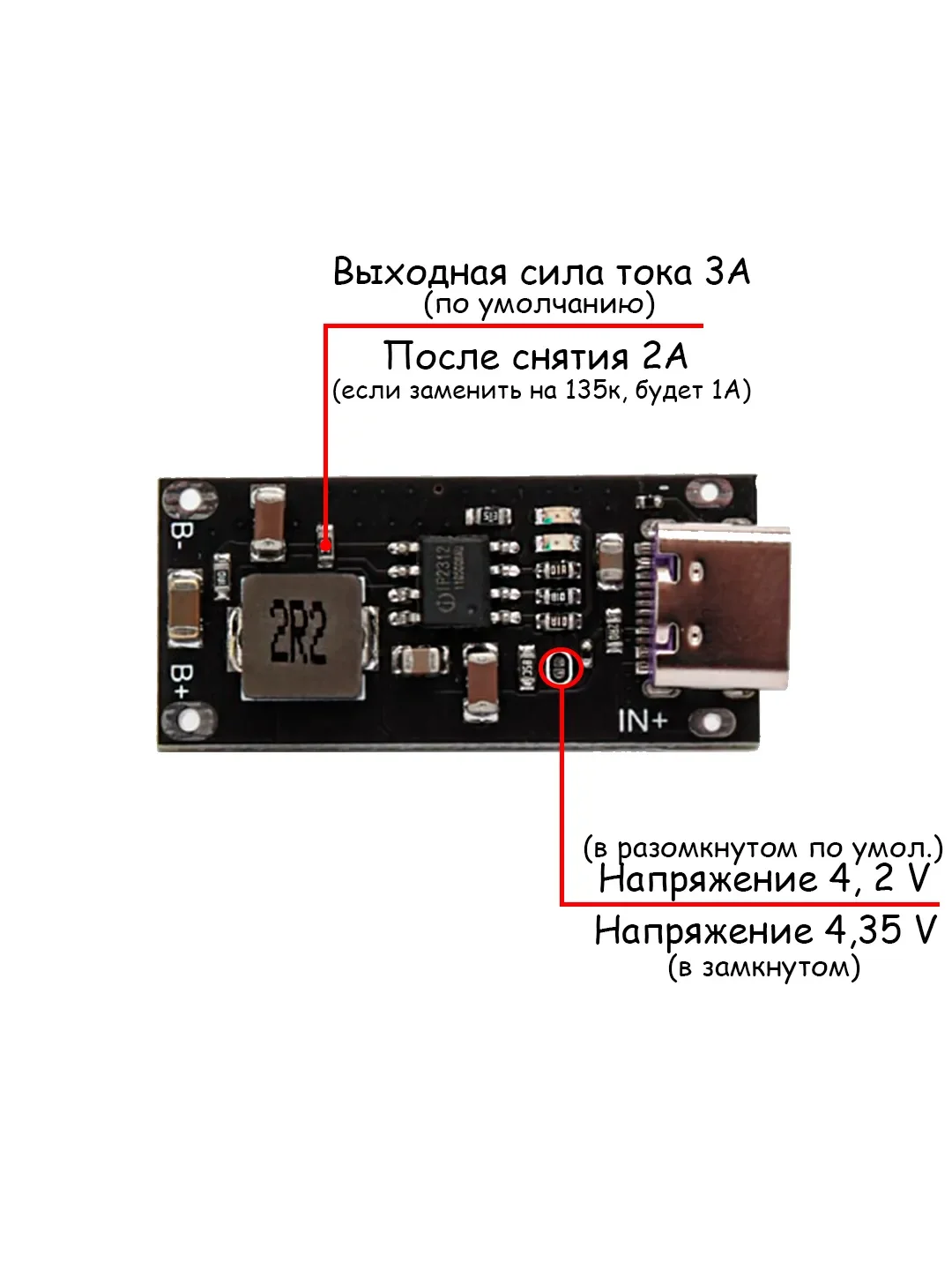

- Напряжение отключения батареи при зарядке: 4,35 В
- Максимальный ток зарядки: 3 А
- Диапазон рабочих температур: -10…+85°C
- Тип аккумуляторов: Li-ion, Li-Po
- Функции защиты: нет
- Индикация работы: красный: процесс зарядки / синий: зарядка завершена
- Разъем для подключения: USB type-C
- Габаритные размеры (Д×Ш×В): 34×15×5 мм
