Описание

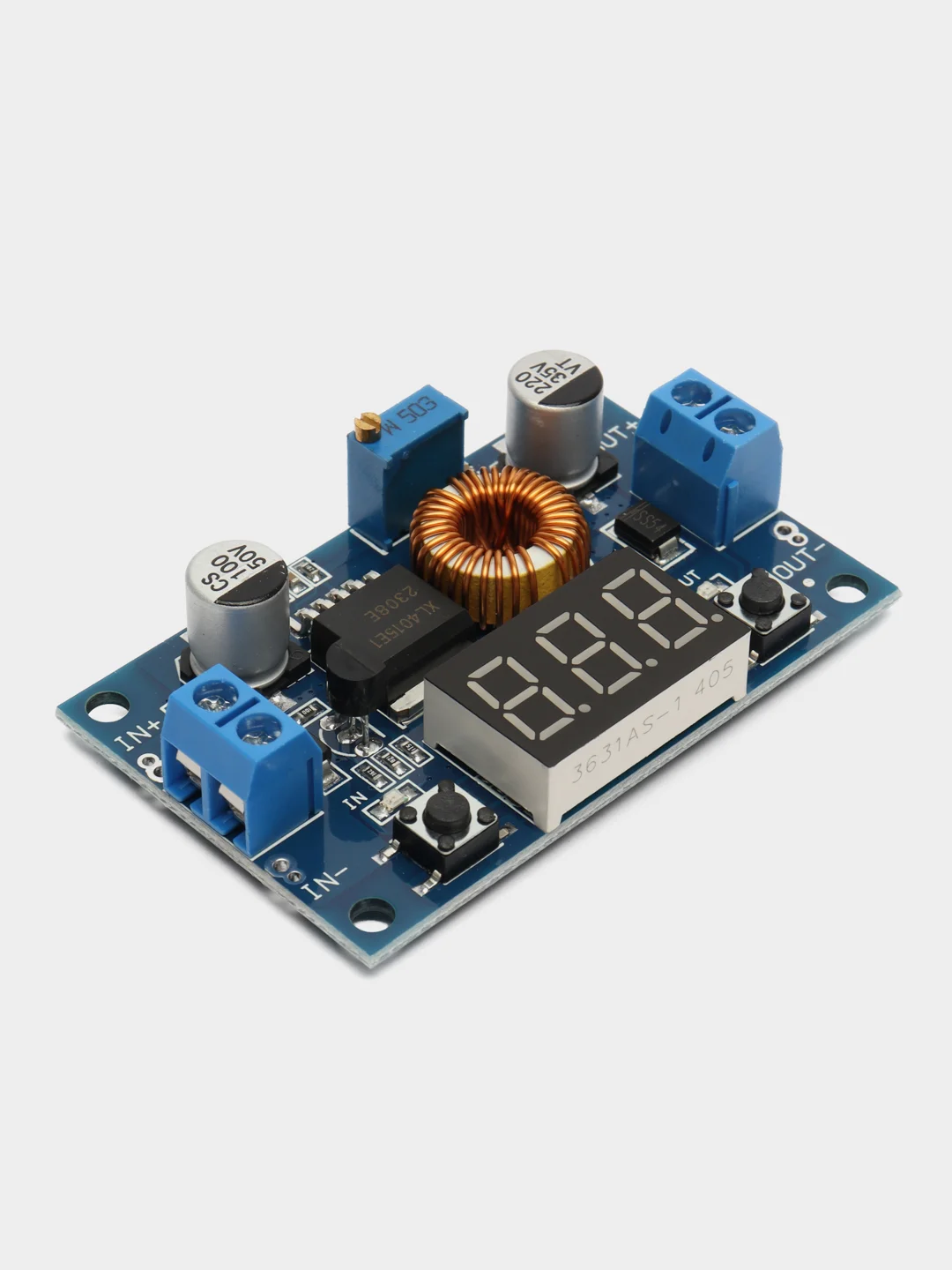

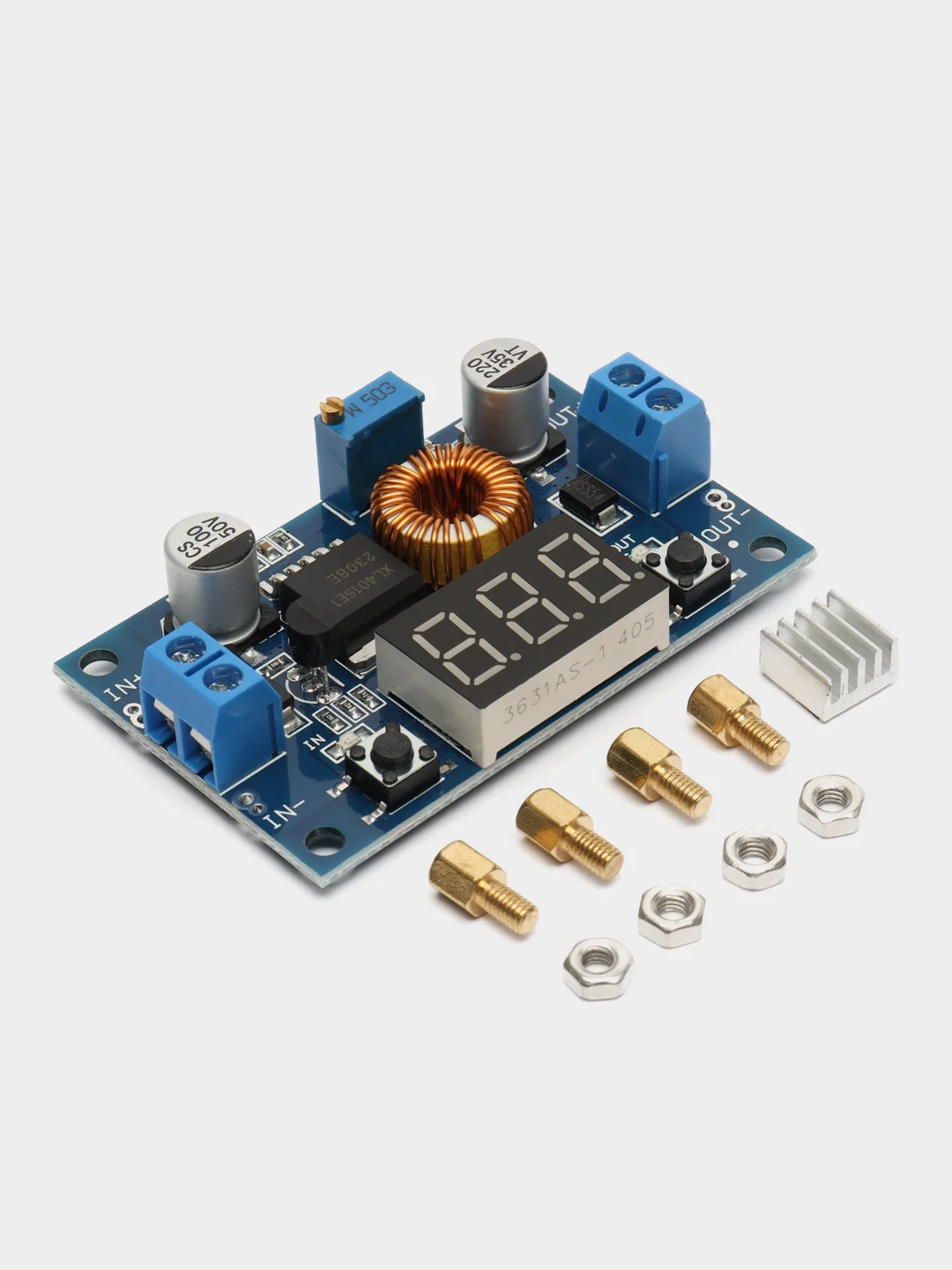

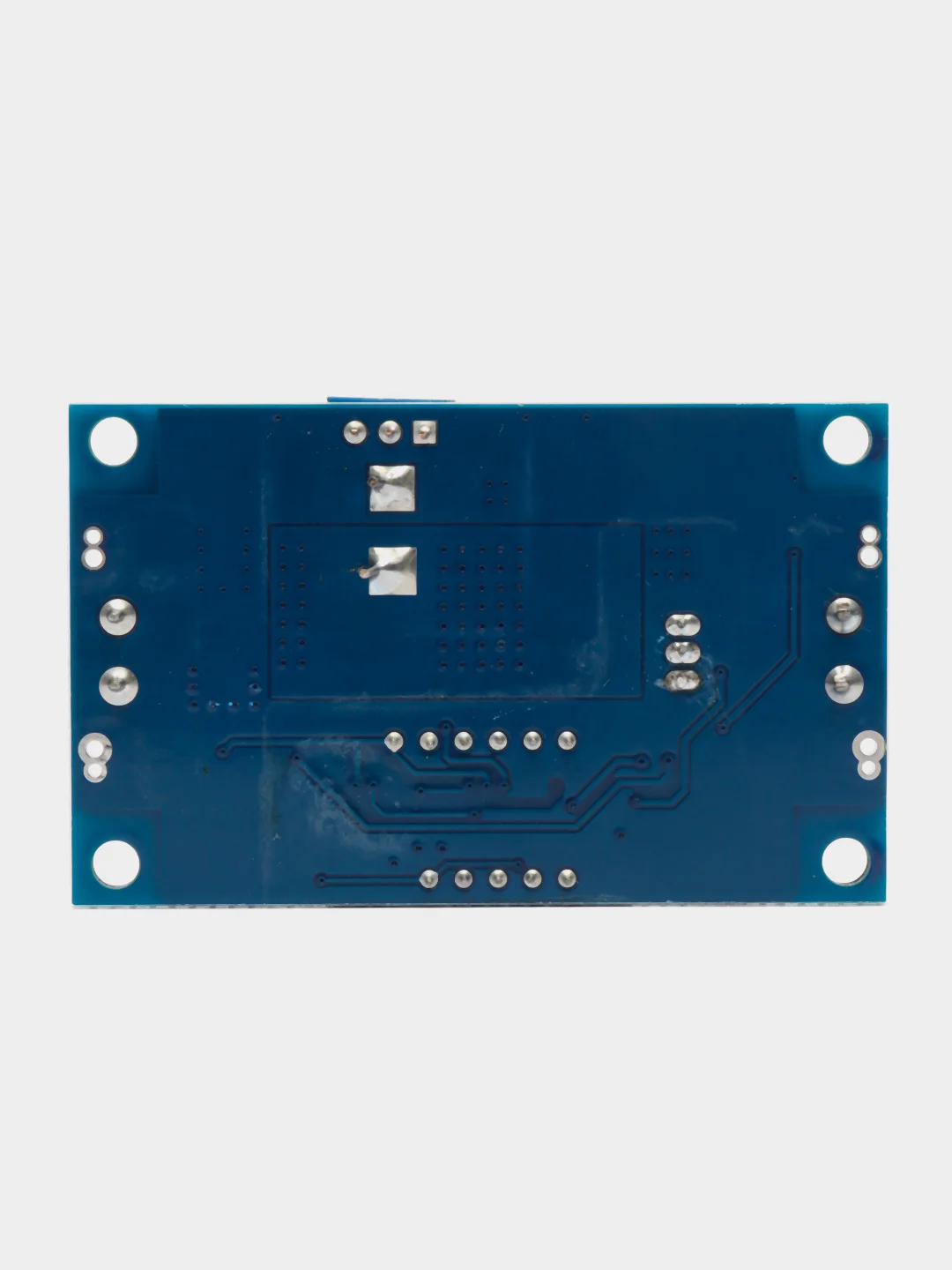

Устройство собрано на монолитном импульсном понижающем преобразователе напряжения XL4015 с частотой переключения 180кГц. Микросхема имеет встроенные защиты: от перегрева (T > 125°C), ограничение по току (7А), от короткого замыкания на выходе устройства. При питании нагрузки рабочим током более 1А необходимо установить радиатор сверху на микросхему или плату модуля на радиатор, соблюдая изоляцию токопроводящих частей от устанавливаемого теплоотвода.
Регулирование выходного напряжения производится с помощью высокоточного потенциометра.
Переключение вольтметра между индикацией напряжения на входе и выходе устройства с помощью короткого нажатия функциональной кнопки. Нажатие кнопки средней длительности вызывает меню точной калибровки вольтметра. Далее, короткое нажатие — калибровка. Средней длительности, длительное — выход из меню калибровки.
DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления.

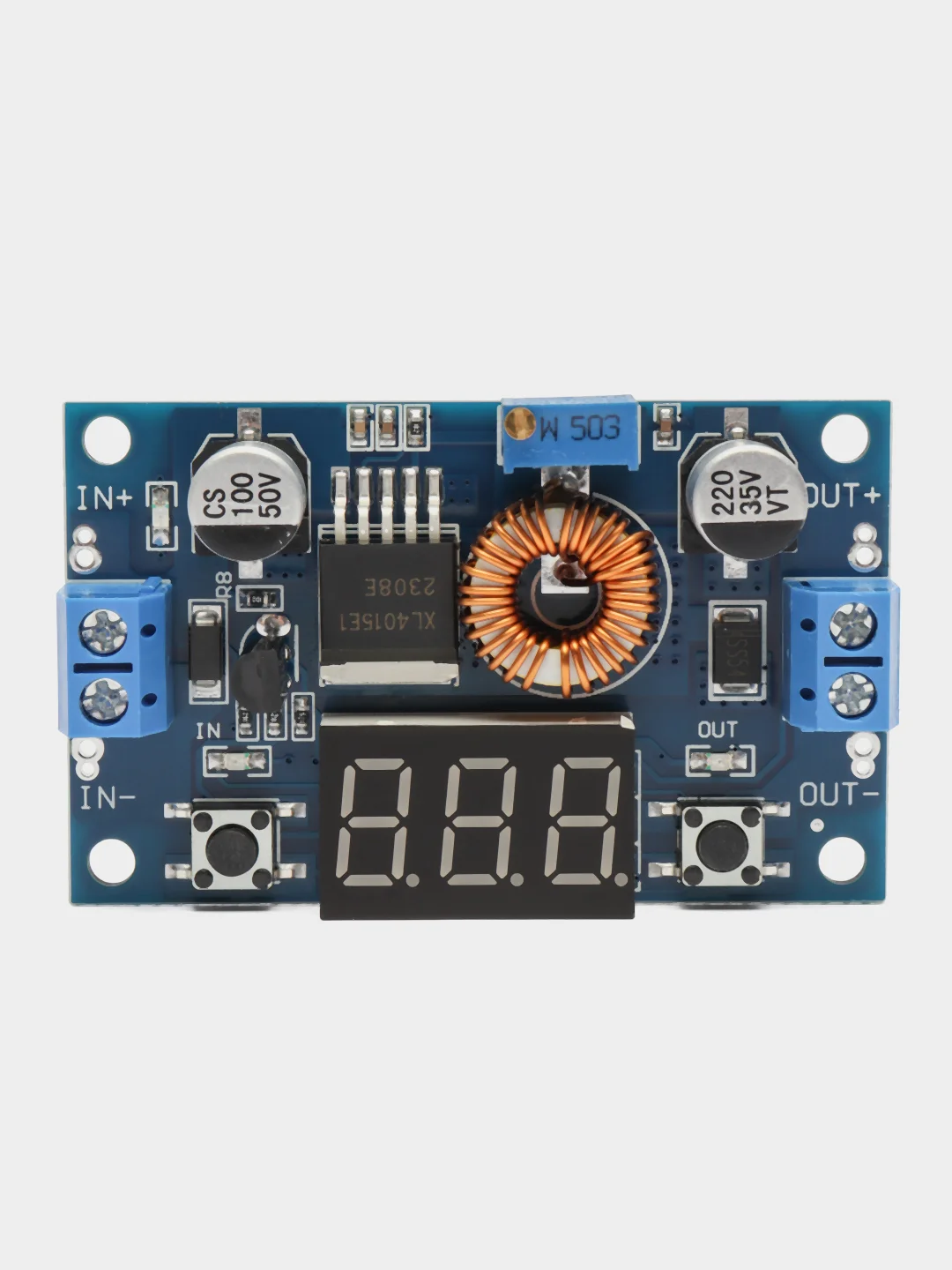

Входное напряжение, соблюдая полярность, подаётся на входы «IN+» и «IN-«, выходное напряжение снимается с выходов «OUT+» и «OUT-«. Шина «—» общая, можно объединять для подключения одним проводом. Соблюдайте полярность устройства при подключении!
