Описание

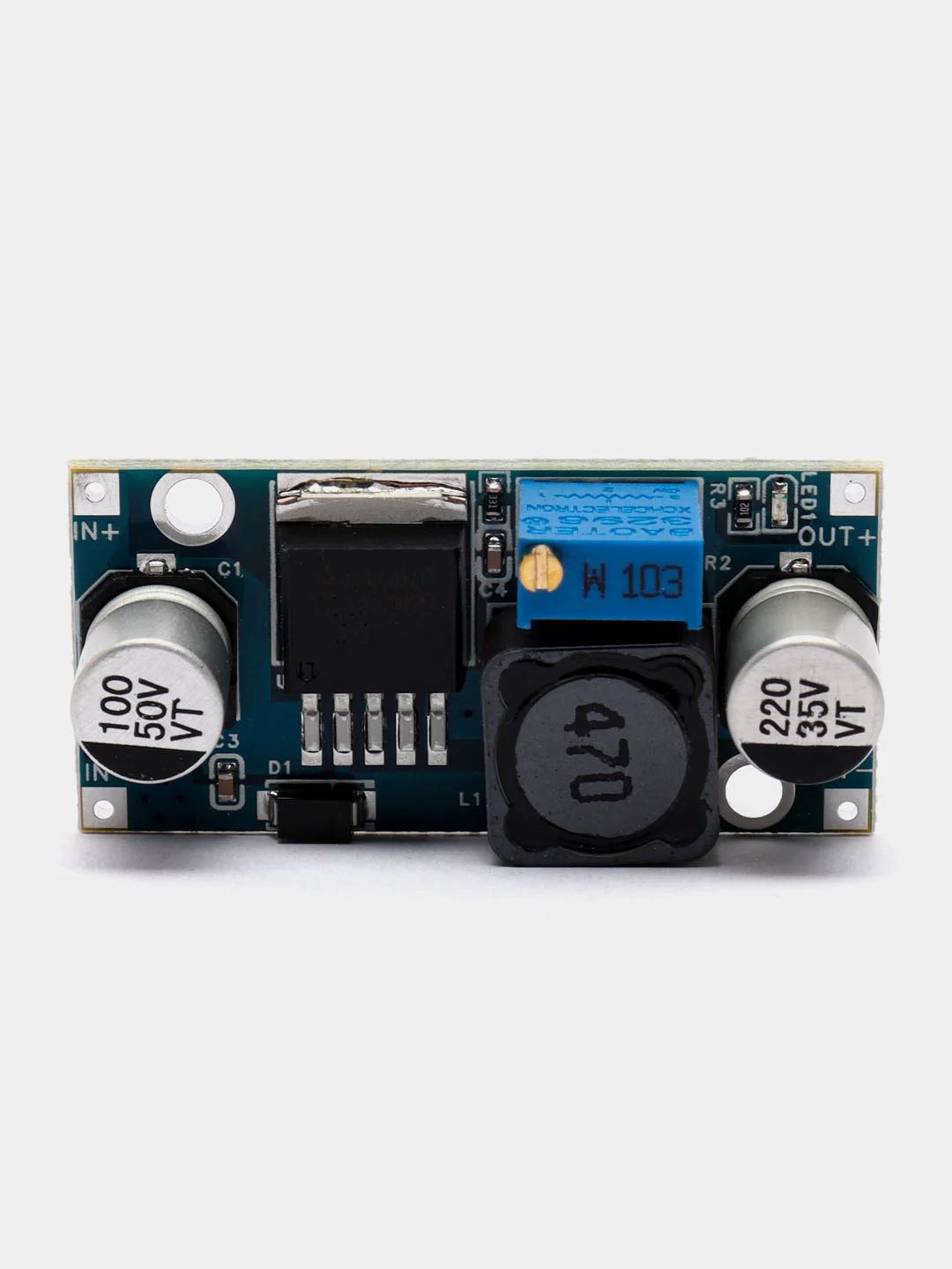

Трансформатор понижающий DC-DC- LM2596s, преобразователь
Меры предосторожности:

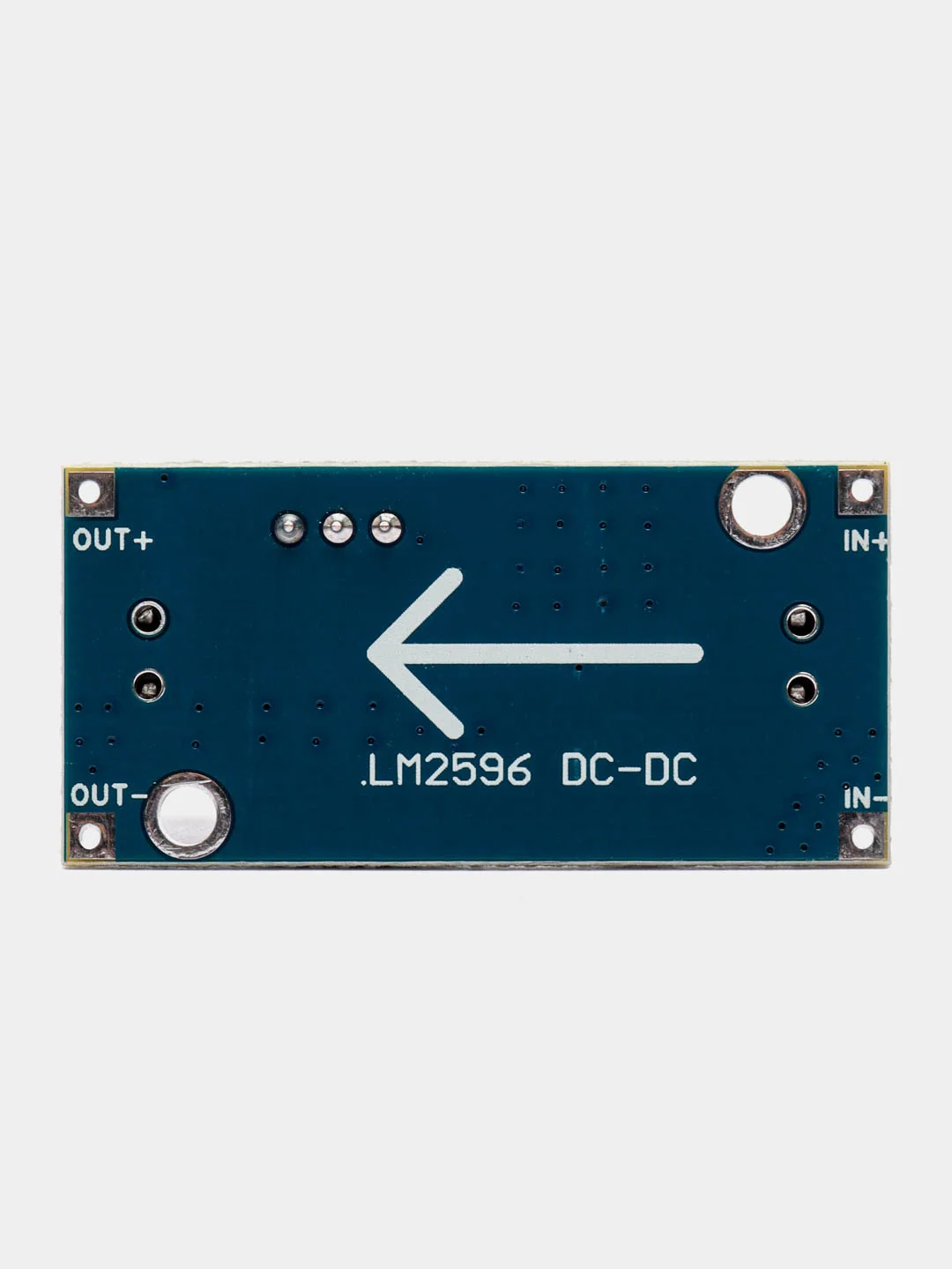

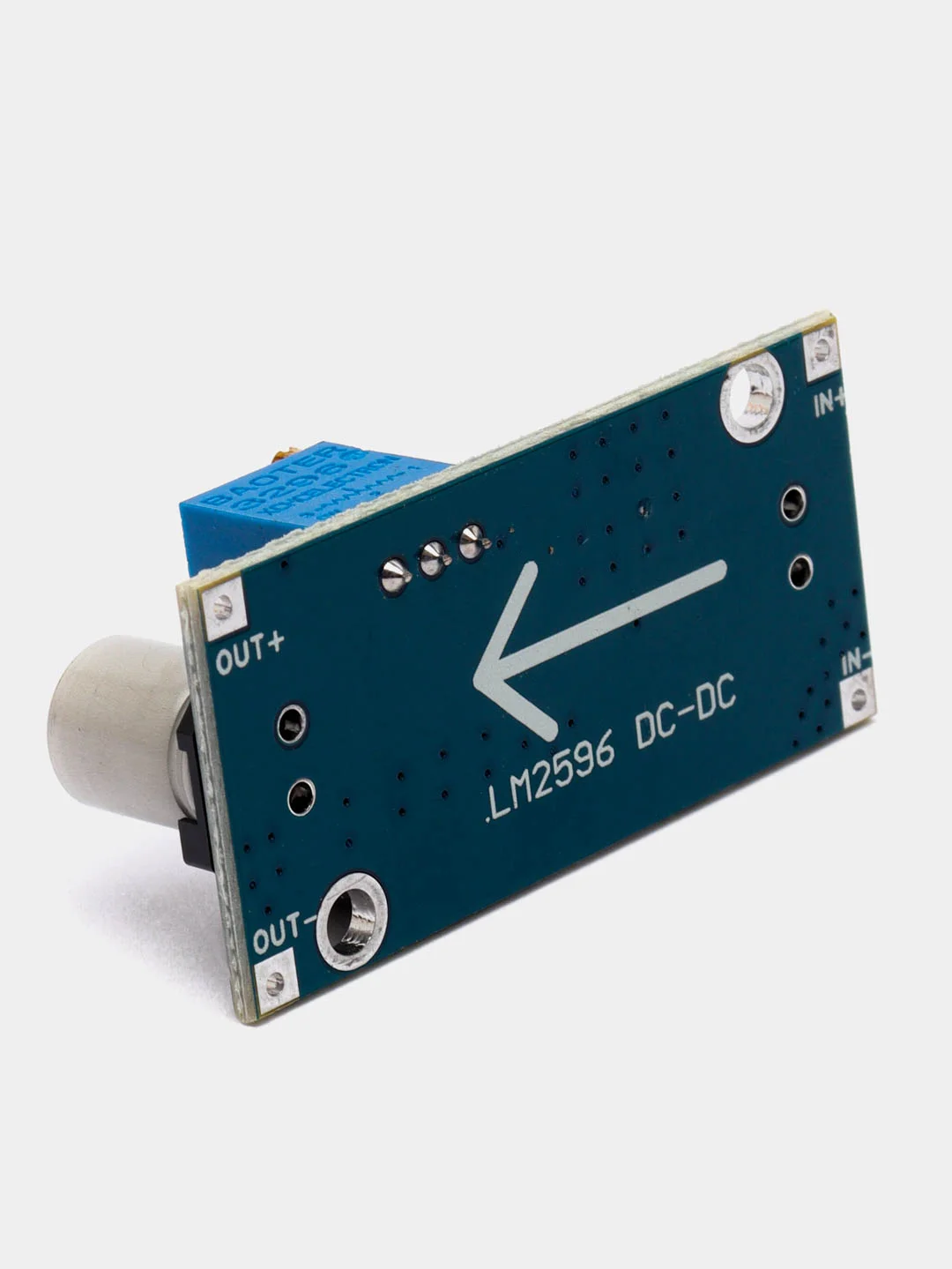

IN+ вход положительный IN- вход отрицательный!
OUT+ выход положительный OUT- выход отрицательный!
Обратите внимание, что вход и выход нельзя поменять местами. Обратное соединение может сгореть!
Вход: от 3,2 В до 40 В постоянного тока ( входное напряжение должно быть более чем на 1,5 В выше, чем выходное напряжение. Его нельзя повысить )
Выход: напряжение постоянного тока от 2,5 В до 35 В постоянно регулируется, а максимальный выходной ток высокой эффективности составляет 3 А.
Характеристики: все используют твердые конденсаторы SANYO , печатную плату толщиной 36u , индуктор высокой мощности с высоким значением Q и светодиодным индикатором выхода .
При длительной работе рекомендуется использовать ток в пределах 2,5 А. Если он превышает 2 А, необходимо добавить радиатор (мощность более 10 Вт). Поскольку это понижающий модуль, для обеспечения стабильной работы выход, соблюдайте минимальную разницу в напряжении 1,5 В.
Размеры 43х21х14 мм
Электропроводка
1. Припайка, прямая пайка шнура питания к входному (выходному) порту 2. Припайка штифта, который может быть вставлен в штырь через вывод или вставлен в отверстие платы для использования, или непосредственно припаян на печатной плате после добавления Контактный.
Пример приложения
1. Регулируемый источник питания автомобиля, нужно только подключить входной конец этого модуля к автомобильному прикуривателю для подачи питания, вы можете отрегулировать потенциометр, выходное напряжение можно регулировать произвольно между 2,5-30 В, зарядка вашего мобильного телефона, MP3 , MP4, PSP и т. д. Работает на многих устройствах, очень просто и удобно.
2. Источник питания для электронного оборудования. Когда оборудованию требуется источник питания 3-35 В и источник питания соответствующего напряжения находится под рукой, этот модуль может легко отрегулировать напряжение до требуемого напряжения и решить проблему.
3. Проверка рабочего напряжения системы. Вы можете использовать этот модуль для отладки диапазона рабочего напряжения различных систем проверки напряжения при выполнении проектов, что очень просто и удобно.
