Описание

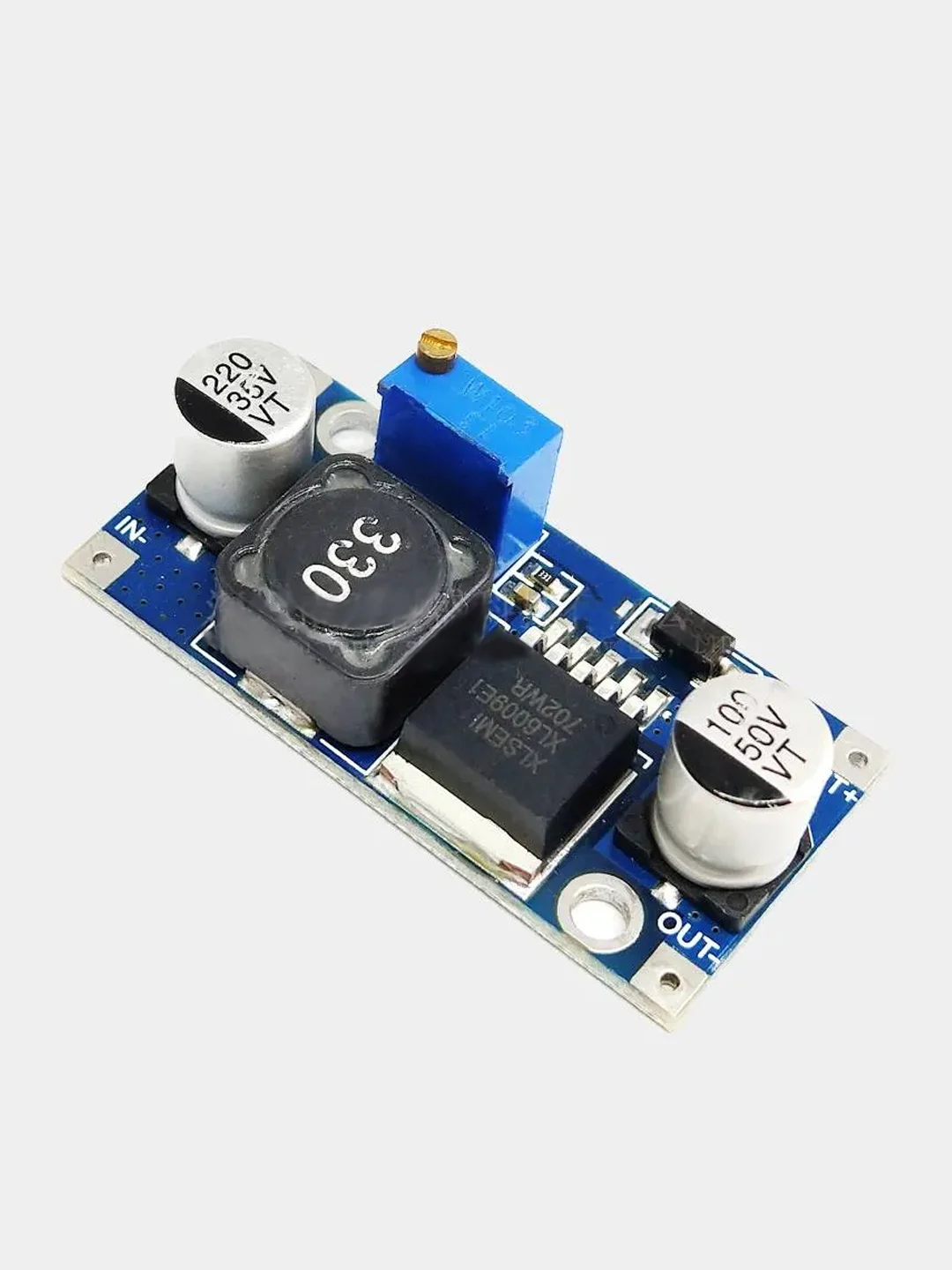

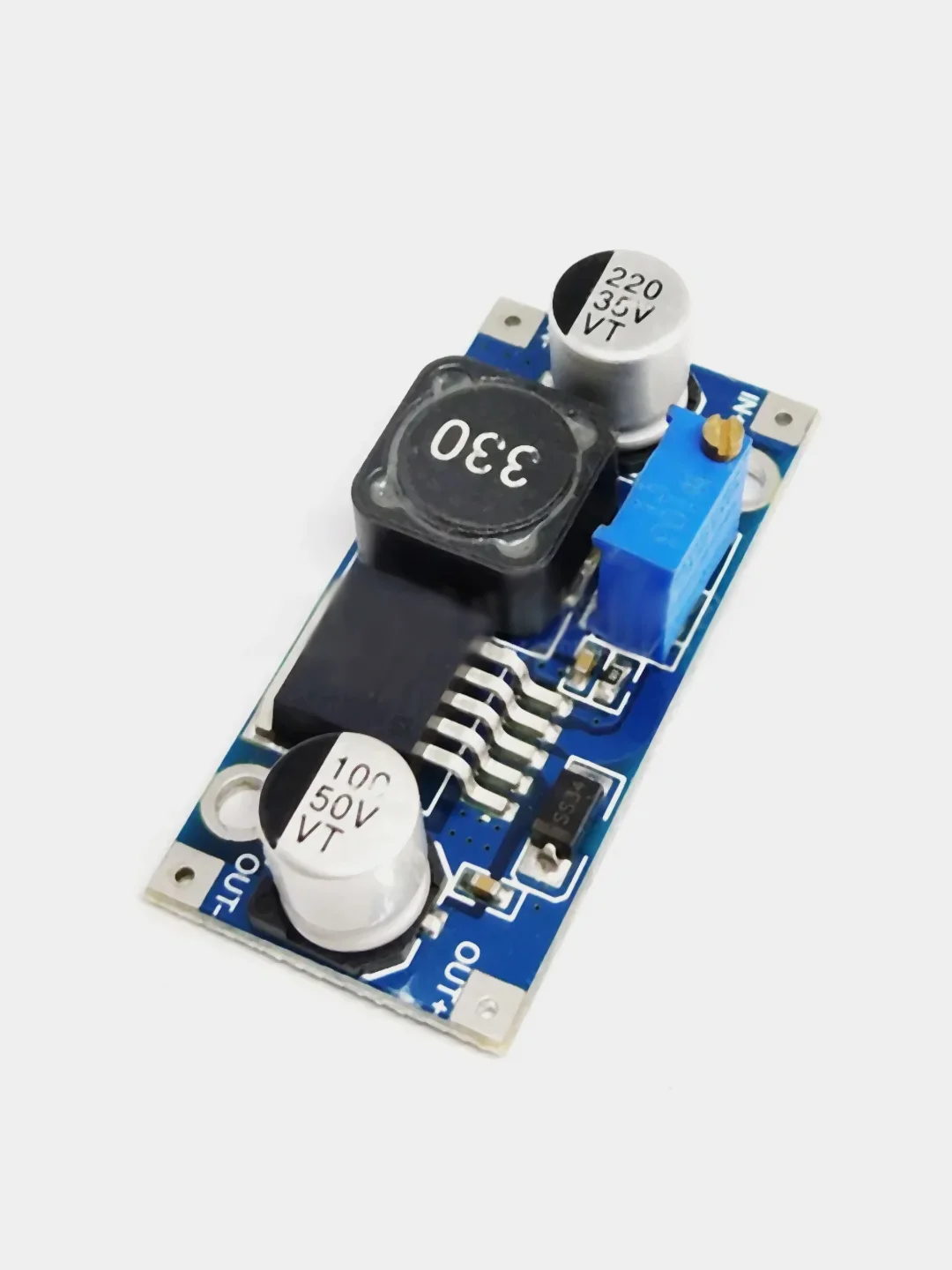

повышающий конвертер напряжения постоянного тока XL6009E1
Повышающий конвертер напряжения постоянного тока XL6009E1 используется для усиления входного напряжения в цепи. Используется в несложных проектах на микроконтроллерах.
Управление конвертером осуществляется с помощью подстроечного резистора, который находится на корпусе устройства. С его помощью можно изменять значение выходного напряжения.
На конвертере есть два интерфейса – для подключения входного напряжения и для подключения, какой-либо нагрузки к выходу конвертера.
Вход устройства имеет два контакта, к которым, посредством пайки, присоединяется источник входного напряжения. Обозначение контактов IN+, IN-.
Выход конвертера имеет два контакта, к которым, посредством пайки, присоединяется потребитель выходного напряжения. Обозначение контактов OUT+, OUT-.
Питание повышающего конвертера осуществляется от источника входного напряжения. Напряжение питания 3 – 32 В.
Характеристики регулируемого повышающего преобразователя:
Input 3V - output 12V 0.4A, 4.8W
Input 5V - output 12V 0.8A, 9.6W
Input 7.4V - output 12V 1.5A, 18W
Input 12V - output 15V 2A, 30W
Input 12V - output 16V 2A, 32W
Input 12V - output 18V 1.6A, 28.8W
Input 12V - output 19V 1.5A, 28.5W
Input 12V - output 24V 1 A, 24W
Повышает значение входного напряжения на выходе.
Входное напряжение: 3 – 32 В постоянного тока.
Входной ток (максимальный): 4 А.
Выходное напряжение: 5 – 35 В (есть возможность регулировки с помощью настроечного резистора).
Выходная мощность: 10 Вт (если выходная мощность больше, на схему нужно добавить радиатор).
Рабочая температура: 40°С.
Максимальна температура: 85°С.
Рабочая частота: 400 кГц
