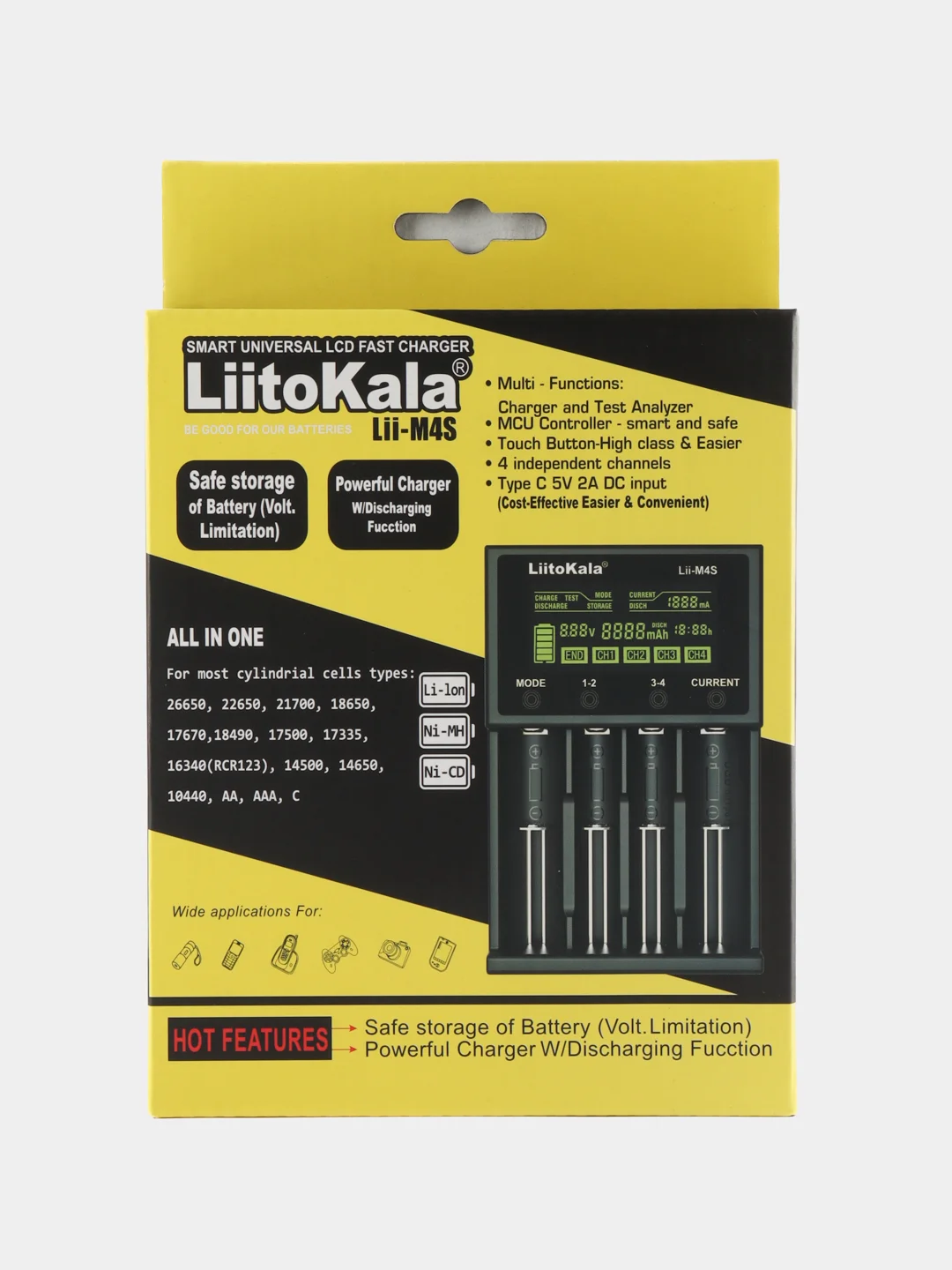

LiitoKala Lii-M4S - это многофункциональное зарядное устройство с портом Type-C, которое подходит для зарядки различных типов аккумуляторов, включая Li-ion (26650, 22650, 21700, 18650 и др.), Ni-MH и NiCd, а также АА,ААА. Зарядка осуществляется с помощью тока разряда 500 мА, а выходное напряжение USB составляет 5 В/1000 мА.
Описание
LiitoKala Lii-M4S - это не просто зарядное устройство, это ваш универсальный помощник для всех типов аккумуляторов!
Сенсорное управление - простота на кончиках пальцев:
Интуитивно понятная панель управления с подсветкой позволяет легко переключаться между режимами зарядки, разряда, тестирования и хранения.
Максимальная гибкость:
Заряжайте одновременно аккумуляторы разных размеров и типов: от 26650 до AAA, Li-ion, Ni-MH и NiCd.
Точный контроль:
Выбирайте оптимальный зарядный ток для каждого аккумулятора: 300 мА, 500 мА, 700 мА или 1000 мА.
А с помощью двухкаскадного разряда вы можете точно оценить емкость аккумуляторов.
Понятный дисплей:
ЖК-экран наглядно отображает режим работы, напряжение, ток, емкость и время зарядки/разрядки.
Максимальная безопасность:
LiitoKala Lii-M4S оснащен полным комплексом защитных функций: от перезарядки и разрядки, от короткого замыкания, а также системой активации 0В.
Дополнительные преимущества:
* Стандартный выход USB 5 В/1000 мА (только для 4-го канала).
* Интеллектуальное определение неисправных батарей и защита от обнаружения обратной полярности.
* Сохранение литий-ионных аккумуляторов в режиме хранения (3,70 В).
Пошаговая инструкция по эксплуатации
Включение и режим готовности:
* При подключении зарядного устройства к источнику питания ЖК-экран загорится, и устройство перейдет в режим ожидания.
* Если батарея не установлена, на экране будет отображаться "0".
* Если батарея повреждена или установлена неправильно, на экране появится "Err".
* После завершения зарядки/разрядки на экране появится "End" и соответствующие параметры.
1. Режим зарядки (CHARGE):
1. Подключение: Подключите зарядное устройство к источнику питания и вставьте аккумулятор. Зарядное устройство автоматически перейдет в режим CHARGE с током 500 мА по умолчанию.
2. Выбор тока: В течение 8 секунд вы можете выбрать ток 300 мА, 500 мА, 700 мА или 1000 мА, используя точку касания CURRENT. После 8 секунд выбор будет заблокирован.
3. Выбор канала: Используя точки касания 1-2 и 3-4, вы можете выбрать канал для зарядки и изменить ток.
4. Мониторинг: В режиме зарядки вы можете отслеживать параметры зарядки: емкость (мАч), время зарядки (ч), ток (мА) и напряжение (В) для каждого канала.
5. Завершение: После полной зарядки на экране отобразится "End" и соответствующие параметры, подтверждающие окончание процесса.
Важные моменты:
* При выборе тока 700 мА или 1000 мА доступны только два канала и только для литий-ионных аккумуляторов 3,7 В.
* При использовании более двух каналов система автоматически снизит ток до 500 мА.
2. Режим разряда (DISCHARGE):
1. Выбор режима: Нажмите и удерживайте кнопку MODE для выбора режима DISCHARGE.
2. Выбор тока: В течение 8 секунд вы можете выбрать ток 250 мА или 500 мА, используя точку касания CURRENT.
3. Запись данных: Система автоматически начнет разрядку с выбранным током и запишет данные для определения емкости аккумулятора.
4. Завершение: На экране отобразится "END", когда процесс разряда будет завершен.
3. Режим тестирования (TEST):
1. Выбор режима: Нажмите и удерживайте кнопку MODE и выберите режим TEST.
2. Выбор тока: В течение 8 секунд вы можете выбрать ток 300 мА, 500 мА, 700 мА или 1000 мА, используя точку касания CURRENT.
3. Процесс тестирования: Зарядное устройство сначала полностью зарядит аккумулятор, затем разрядит его и, наконец, снова зарядит.
4. Результаты: На экране отобразятся данные о емкости разряда, емкости заряда и другие параметры.
Универсальное зарядное устройство для всех ваших аккумуляторов!
LiitoKala Lii-M4S - это компактное и многофункциональное зарядное устройство, которое станет вашим незаменимым помощником в заботе о ваших аккумуляторах.
Основные характеристики:
* Сенсорное управление: Интуитивный интерфейс с подсветкой для легкого управления режимами зарядки, разрядки, тестирования и хранения.
* Универсальность: Подходит для зарядки различных типов аккумуляторов: Li-ion (26650, 18650, 14500 и т.д.), Ni-MH и NiCd.
* Точный контроль: Выбирайте оптимальный ток зарядки для каждого аккумулятора: 300 мА, 500 мА, 700 мА или 1000 мА.
* Двухкаскадный разряд: Точный расчет емкости аккумуляторов с помощью функции разряда 250 мА или 500 мА.
* Понятный ЖК-дисплей: Отображает режим работы, напряжение, ток, емкость и время зарядки/разрядки.
* Максимальная безопасность: Защита от перезарядки, перегрузки по току, короткого замыкания и обратной полярности.
* Режим хранения: Поддерживает оптимальный режим хранения литий-ионных аккумуляторов (3,70 В).
* USB-выход: Предоставляет возможность зарядки мобильных устройств током 1000 мА.
Режимы работы:
1. Зарядка (CHARGE):
* Автоматический переход в режим зарядки с током 500 мА по умолчанию.
* Возможность выбора тока 300 мА, 500 мА, 700 мА или 1000 мА.
* Отображение данных о зарядке: емкость, время, ток и напряжение.
* Индикация "End" после завершения зарядки.
2. Разрядка (DISCHARGE):
* Выбор режима разряда с током 250 мА или 500 мА.
* Автоматическая запись данных для определения емкости аккумулятора.
* Индикация "End" после завершения разрядки.
3. Тестирование (TEST):
* Полная зарядка, разрядка и повторная зарядка аккумулятора.
* Автоматический выбор тока разряда в зависимости от тока зарядки (250 мА или 500 мА).
* Отображение данных о емкости разряда, емкости заряда и других параметрах.
4. Хранение (STORAGE):
* Поддержание напряжения литий-ионных аккумуляторов на уровне 3,7 В.
* Автоматическое регулирование напряжения для оптимального хранения.
USB-выход:
* Предоставляет возможность зарядки мобильных устройств током 1000 мА.
* Требует подключения аккумулятора к 4-му каналу для использования USB-выхода.
LiitoKala Lii-M4S - ваш незаменимый помощник для зарядки и тестирования аккумуляторов, просто, надежно и безопасно!
В комплекте:
* Зарядное устройство LiitoKala Lii-M4S
* USB-кабель
* Руководство пользователя (китайский и английский)
Характеристики:
* Входное напряжение и ток: DC 5 В/2 А
* Ток зарядки Li-ion: 300 мА * 4/500 мА * 4/700 мА * 2/1000 мА * 2
* Ток зарядки Ni-MH: 300 мА * 4/500 мА * 4/700 мА * 2/1000 мА * 2
* Ток разряда: 250 мА * 4/500 мА * 4
* Выход USB: 5 В --1000 мА
* Совместимость: 26650, 18650, 14500, AA, AAA и т.д.
Вес: 280 г ±1 г
Инструкция
Инструкция по эксплуатации режима:
Когда зарядное устройство включено, ЖК-экран зарядного устройства мгновенно загорается и переходит в режим готовности. Если батарея не вставлена, на ней будет отображаться «ноль». Если батарея повреждена или перевернута, на дисплее появится надпись «Err» и соответствующие каналы. Если аккумулятор полностью заряжен или работа завершена, на нем отобразится End и соответствующие параметры;
1. ЗАРЯДКА (режим зарядки):
1. Подключите зарядное устройство к блоку питания и вставьте его в аккумулятор. Система автоматически переходит в режим зарядки (CHARGE), и зарядное устройство автоматически переключается по умолчанию на зарядный ток 500 мА. В течение 8 секунд вы можете выбрать ток 300 мА/500 мА/700 мА/1000 мА через текущую точку касания (CURRENT) для зарядки, и система не будет предпринимать никаких действий
Через 8 секунд выбранный ток будет заблокирован для зарядки, а текущие и другие функции будут заблокированы. Если вам нужно его изменить, вы можете нажать и удерживать "MODE" для повторного выбора;
2. В режиме зарядки (CHARGE), пока индикатор экрана «CHARGE» все еще мигает, слегка нажмите точки касания 1-2 и 3-4, чтобы выбрать канал батареи, и нажмите точку текущего касания, чтобы выбрать текущий размер. После выбора в течение 8 секунд не происходит никаких действий для перехода в рабочее состояние. Рекомендуется выбрать подходящий зарядный ток для зарядки;
В режиме 3 зарядки, слегка нажимая на точки касания 1-2 и 3-4, вы можете просмотреть такие параметры, как мощность зарядки (мАч), время зарядки (ч), зарядный ток (мА) и напряжение батареи (В) для каждого канала. После того, как аккумулятор будет полностью заряжен, отобразится End и соответствующие параметры, указывающие на окончание зарядки;
(Примечание: При использовании тока 700 мА или 1000 мА для зарядки можно использовать только два канала, и доступны только литий-ионные батареи 3,7 В. Если каналов более двух, система автоматически снизит зарядный ток 700 мА или 1000 мА до тока 500 мА для зарядки.
2. РАЗРЯДКА:
После того, как зарядное устройство будет подключено к источнику питания и вставлено в аккумулятор, слегка коснитесь контакта (MODE) для выбора (режим разряда DISCHARGE) в течение 8 секунд, а затем коснитесь текущего контакта, чтобы выбрать желаемый ток (250 мА или 500 мА). Если действий не последует, система заблокирует выбранный вами режим работы через 8 секунд; Если выбор тока отсутствует, система автоматически переключается на ток разряда по умолчанию 500 мА, и система будет записывать данные во время разряда для определения емкости разряда аккумулятора.
Процесс разрядки приведен в таблице ниже:
Введите РАЗРЯД, чтобы выбрать ток разряда, разряд батареи КОНЕЦ
3. ТЕСТ (режим определения емкости):
Режим ТЕСТ заключается в том, чтобы сначала полностью зарядить батарею, затем разрядить батарею и записать уровень разряда и другие параметры, а затем автоматически зарядить батарею и записать зарядуровень ng и другие параметры. После остановки зарядки на экране отображается уровень разряда, уровень заряда и другие параметры и отображаются их по очереди; Подробные шаги показаны на следующем рисунке:
Enter-TEST - Выбранная текущая зарядка - Зарядка батареи - Разрядка батареи - Зарядка END
1. В любом состоянии нажмите и удерживайте контакт MODE, а затем коротким нажатием выберите режим работы для входа в режим TEST;
После входа в режим TEST, в течение 8 секунд, вы можете выбрать ток 300мА/500мА/700мА/1000мА через точку касания (Current). Система заблокирует выбранный вами ток через 8 секунд. Если в течение этих 8 секунд не будет выполнена настройка, система автоматически зарядится с током по умолчанию 500 мА;
3. Система сначала заряжает аккумулятор, и система не будет записывать количество заряженной электроэнергии. После полной зарядки система автоматически переключится на разрядку. Ток разряда может составлять 250 мА или 500 мА в зависимости от зарядного тока. В это время система будет фиксировать пропускную способность и соответствующие параметры;
4. После разрядки аккумулятора система автоматически переключается на зарядку и снова заряжает аккумулятор с ранее выбранными текущими параметрами. В это время система будет записывать данные о зарядной емкости и соответствующих ей параметрах, а индикатор End будет мигать до тех пор, пока он не будет полностью заряжен. Наконец, система отображает End и соответствующие ему параметры для остановки зарядки; Вся работа завершена;
После завершения всего процесса тестирования ЖК-экран будет вращаться между параметрами, полученными во время этапа разряда и зарядки, для справки;
При использовании тока 700 мА или 1000 мА для зарядки можно использовать не более двух каналов. Если каналов больше двух, система автоматически снизит зарядный ток 700 мА или 1000 мА до тока 500 мА для зарядки;
В тестовом режиме при зарядке током 500мА/700мА/1000мА ток разряда в процессе разряда равномерно составляет 500мА, в то время как при зарядке током 300мА ток разряда составляет 250мА.
4. STORAGE (режим хранения аккумулятора):
режим STORAGE хранит литий-ионные аккумуляторы при напряжении 3,7 В;
1. В любом состоянии нажмите и удерживайте контакт MODE, а затем короткое нажатие на выбор режима для входа в режим STORAGE;
2. Только литиевые батареи 3,7 В имеют функцию ХРАНЕНИЯ, в то время как никель-водородные батареи ее не имеют;
В режиме STORAGE литиевые батареи выше 3,7 В будут разряжаться до тех пор, пока напряжение батареи не достигнет 3,7 В; Литиевые батареи с напряжением ниже 3,7 В будут заряжаться до тех пор, пока напряжение батареи не достигнет 3,7 В; Вся технологическая система автоматически обнаруживается и контролируется.
Выход USB 5 В:
USB используется только в качестве мобильного выхода 5 В, с номинальным выходным током 1000 мА;
Высоковольтная литиевая батарея должна быть подключена к каналу 4 для эффективного USB-выхода, и в это время электронное изделие 5 В может питаться.
Удельные параметры:
Входное напряжение и ток постоянного тока: DC 5В/2А
Напряжение и ток зарядки литиевой батареи: 4,20В 300мА * 4/500мА * 4/700мА * 2/1000мА * 2
Зарядное напряжение и ток никеля водородная батарея: 1,48 В 300 мА * 4/500 мА * 4/700 мА * 2/1000 мА * 2
Спецификация аккумуляторной батареи: 266501865014500, AA, AAA и т. Д
. Разрядный режим разряда и ТЕСТОВЫЙ ток разрядного каскада: 250 мА * 4/500 мА * 4
USB-выход: 5 В --1000 мА
