Описание

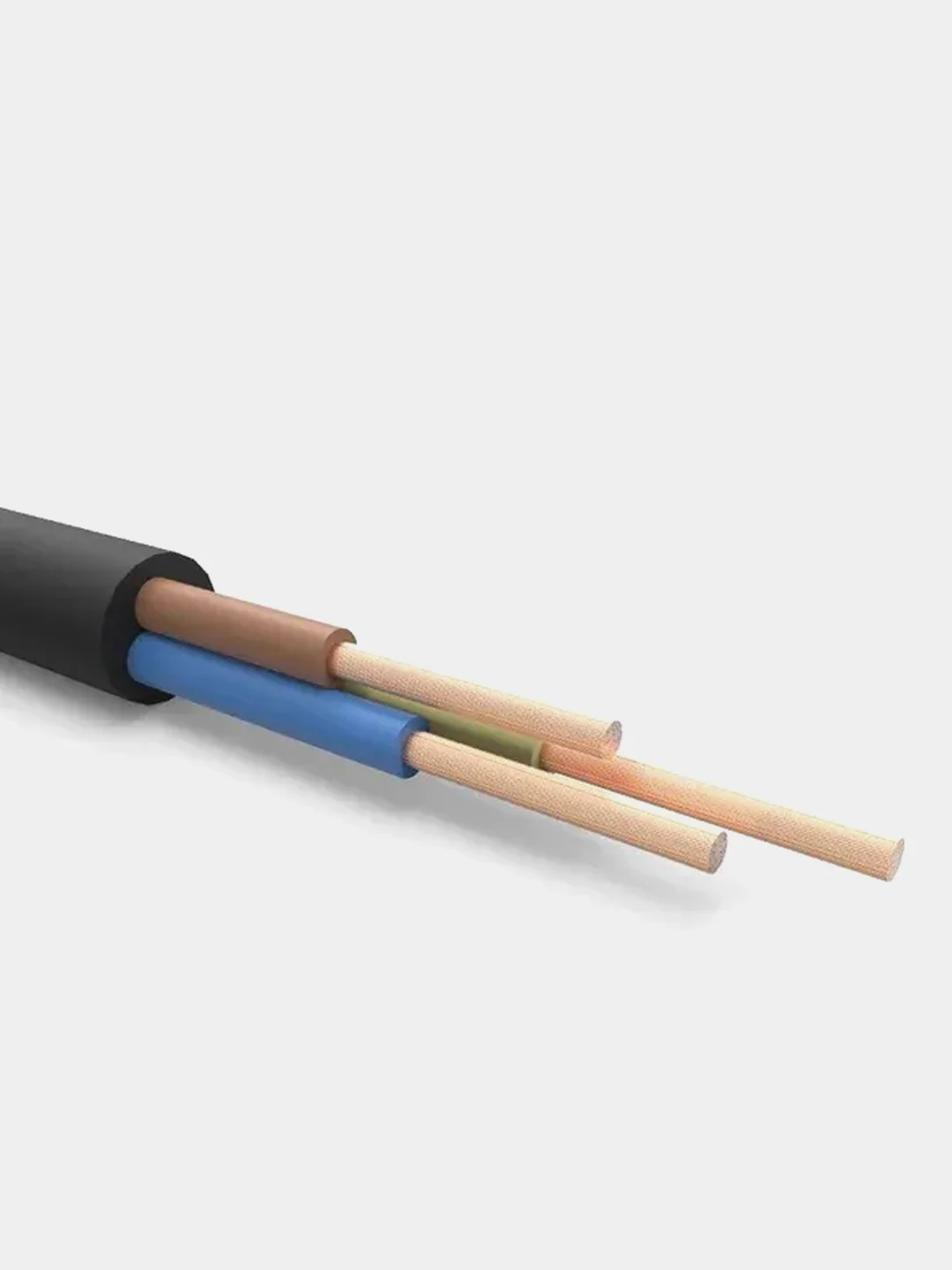

Кабель силовой КГтп-ХЛ 3х1,5 конструктивно состоит из элементов:
- Токопроводящая жила, скрученная из медных проволок (класс 5) по ГОСТ 22483-2012.
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э.
- Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции.
- Оболочка из резины типа РШТ-2 на основе изопренового и бутадиенового каучуков (изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ на основе изопренового и бутадиенового каучуков).
Применение:
Кабели КГ используют в силовых агрегатах, подвижных подъемных механизмах, подъемно-транспортном оборудовании, электроинструментах и других оборудованиях повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С. Диапазон допустимых температур –60...+50° С.
Расшифровка кабеля:
К — Кабель
Г — Гибкий
тп — изоляция и оболочка из термоэластопласта
ХЛ — холодостойкое исполнение
Технические характеристики:
Номинальное переменное напряжение: 660 В частотой до 400 Гц
Номинальное постоянное напряжение: 1000 В
Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц
Время выдержки при испытании: 5 мин.
Сопротивление изоляции при 20 °С: не менее 50 МОм•км
Строительная длина: 100...150 м в зависимости от сечения жил
Допустимая температура нагрева жил: 75 °С
Минимальный радиус изгиба: 8 наружных диаметров
Диапазон рабочих температур: −60...+50 °C
Срок службы: не менее 4 лет (срок службы исчисляется с момента изготовления кабеля)
