Описание

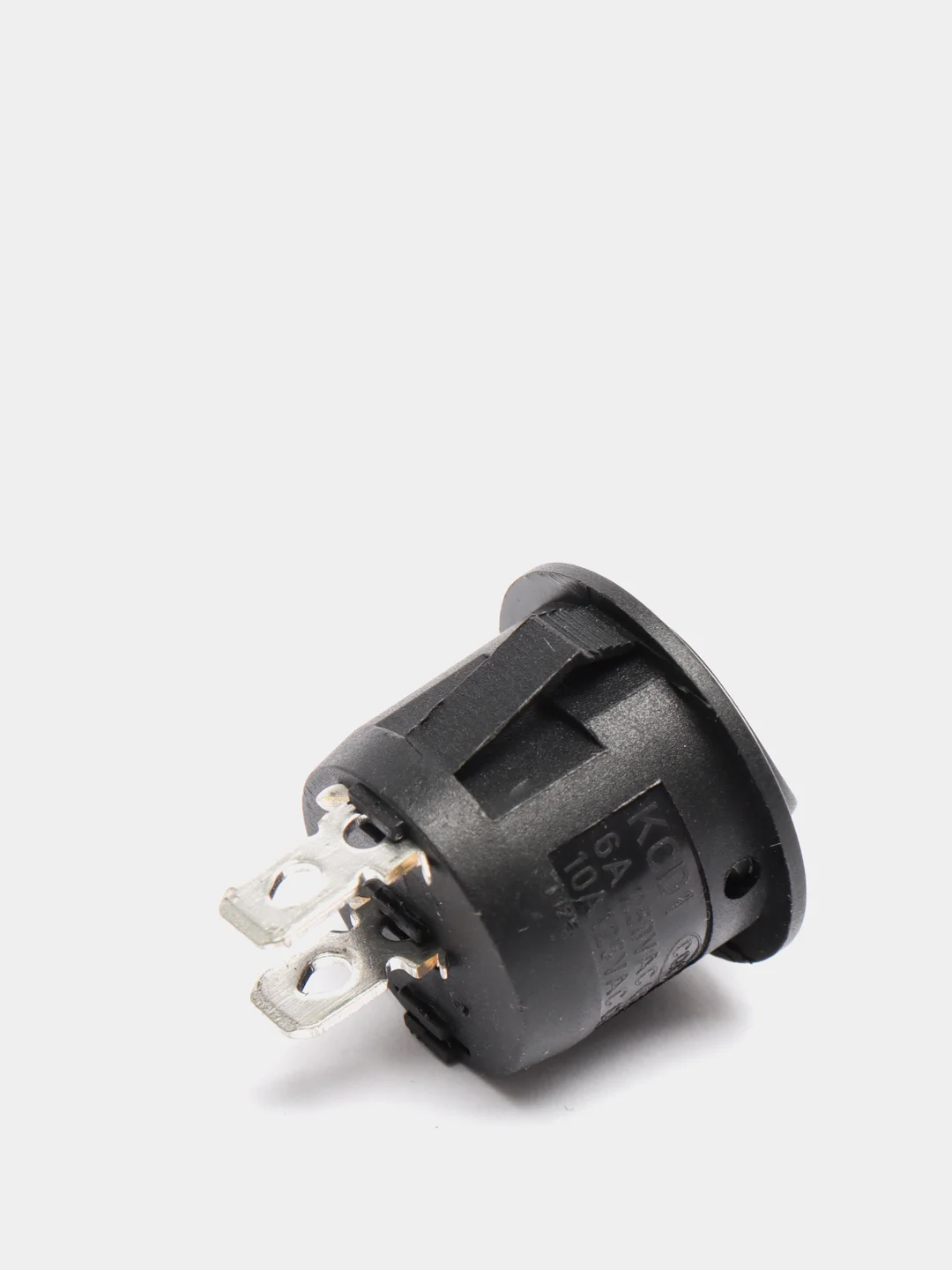

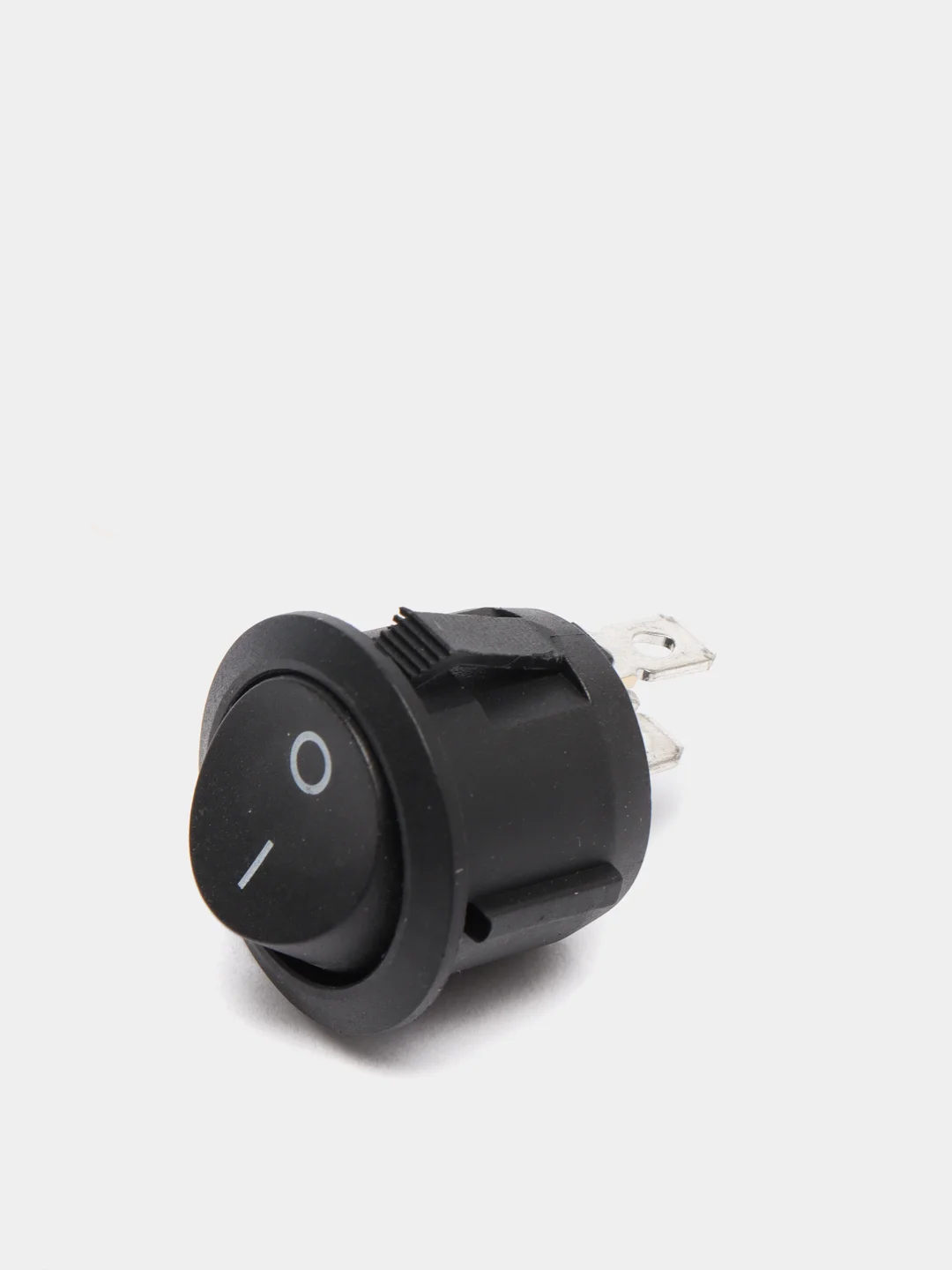

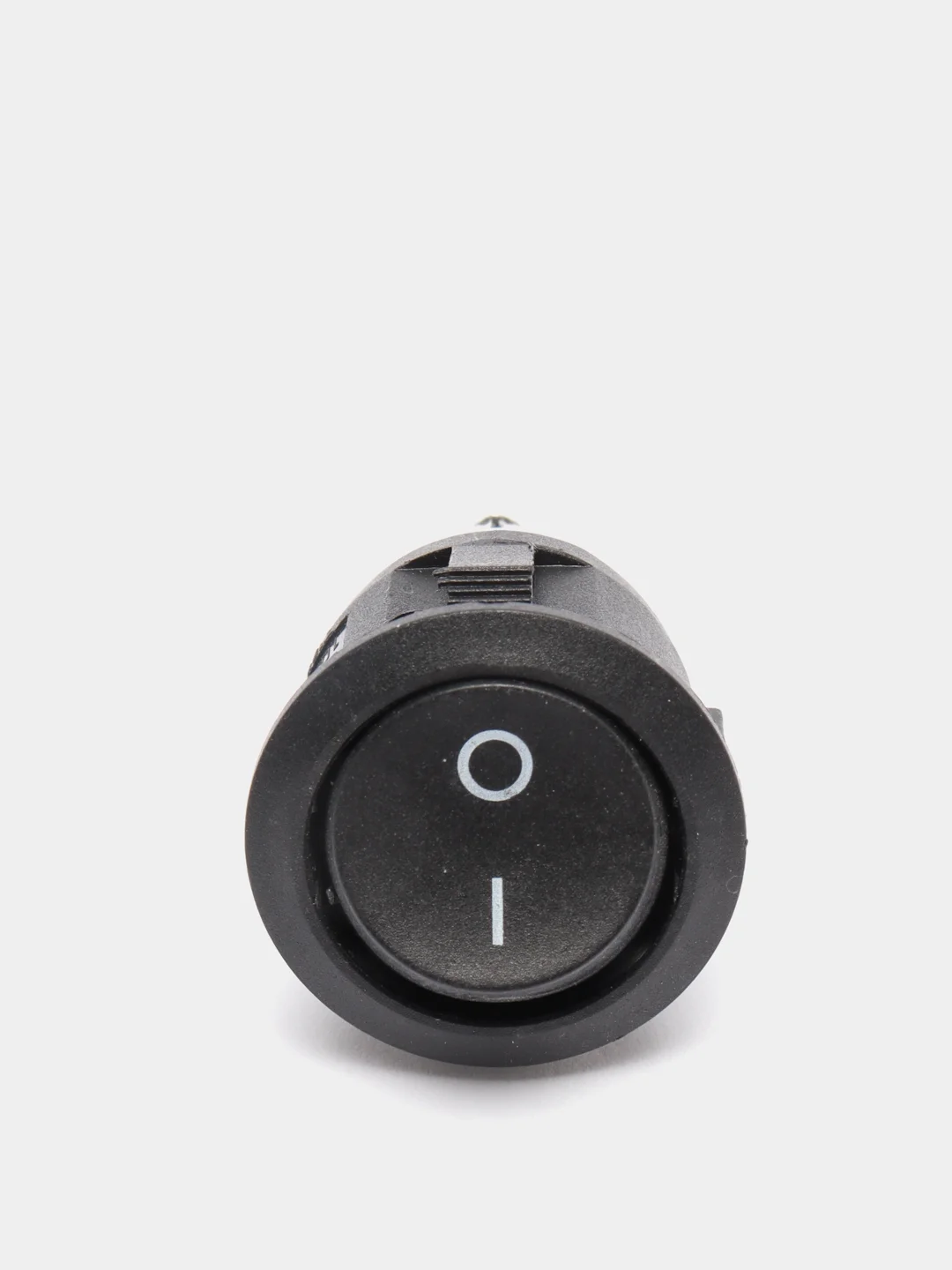

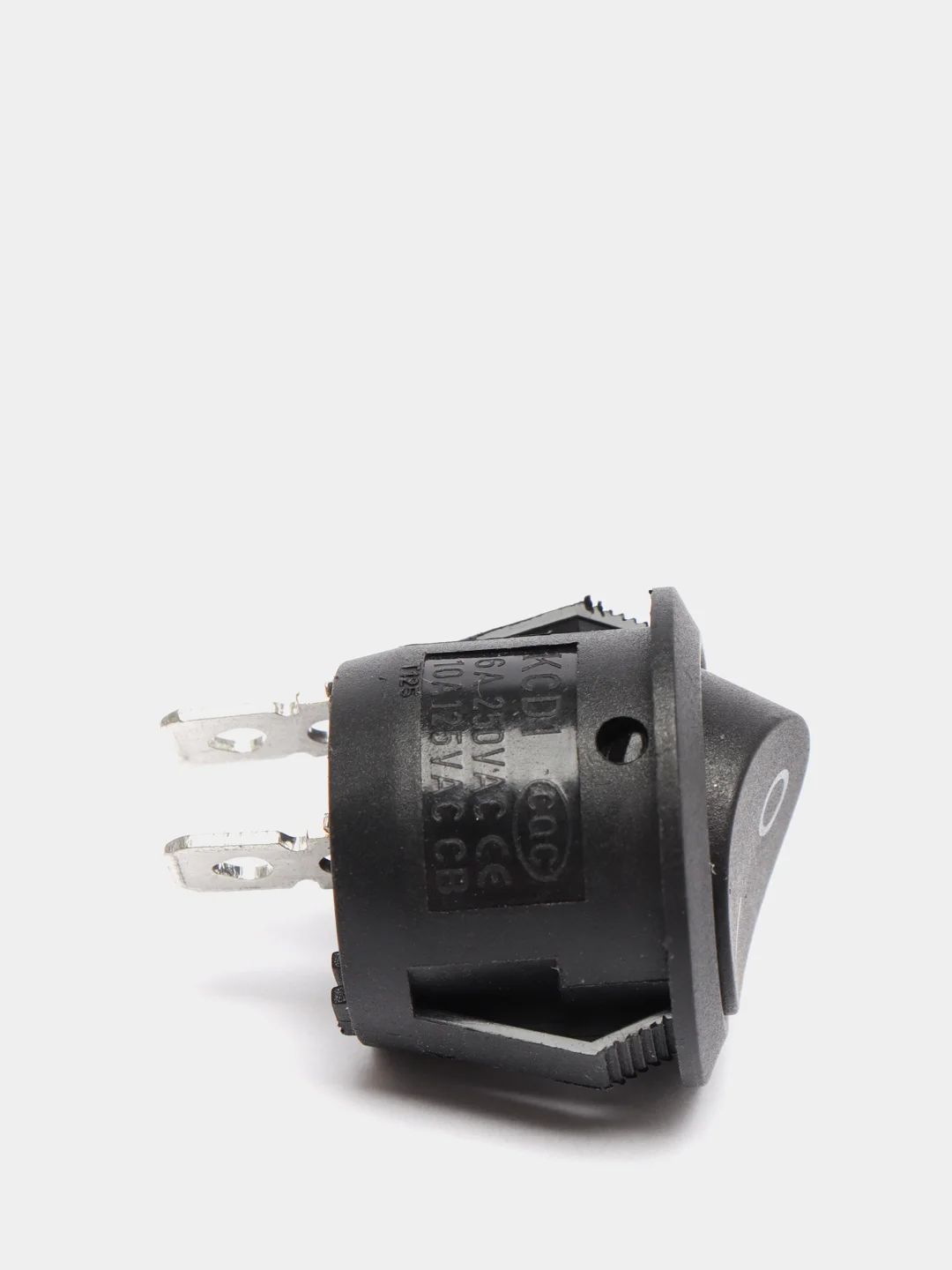

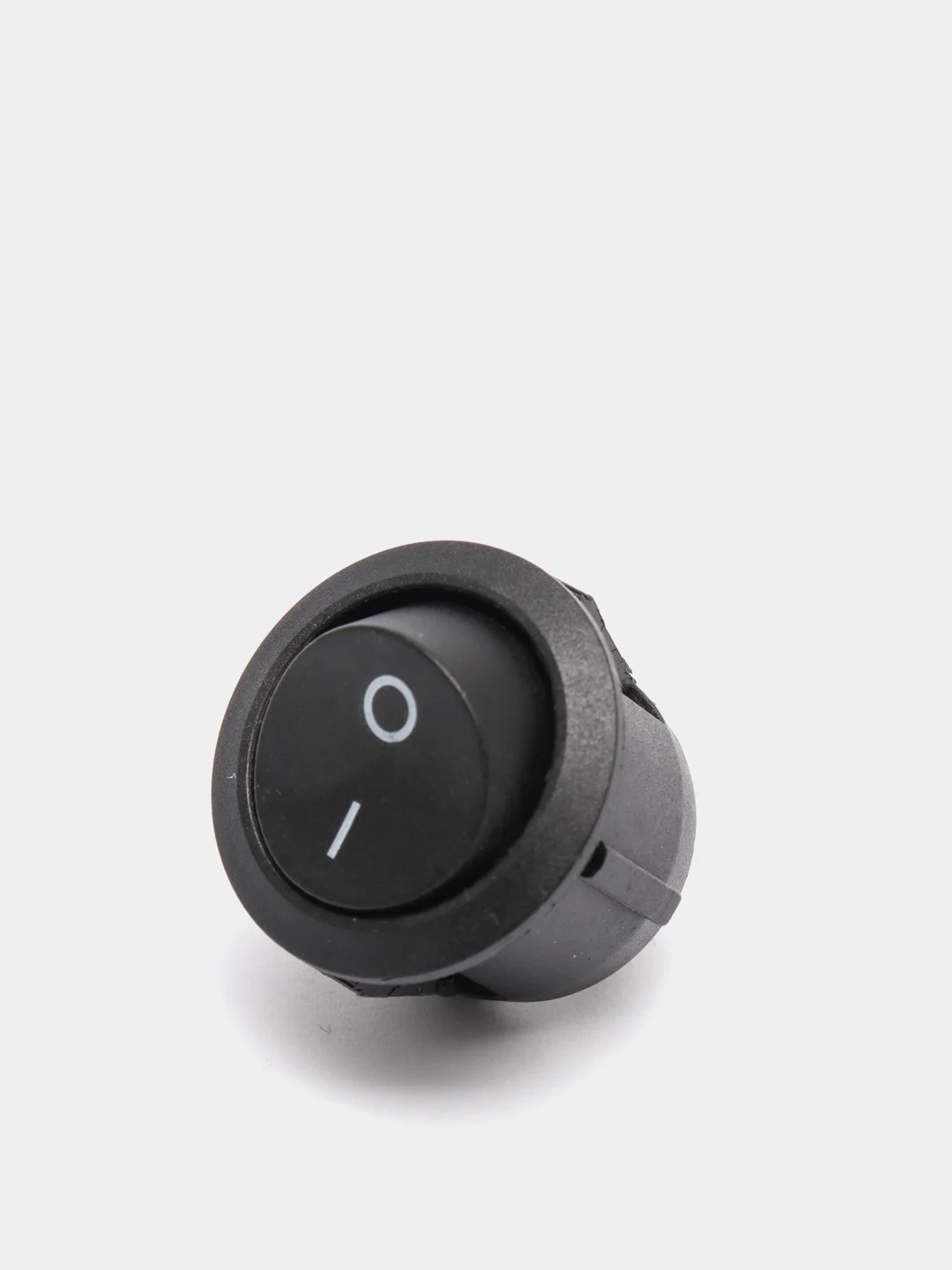

Клавишные переключатели перекидного типа (Rocker Switch) предназначены для работы в составе широкого перечня бытовой техники, приборов и устройств различного назначения для выполнения функций включения-выключения питания или коммутации электрических цепей устройств. Конструкции перекидных переключателей позволяют закрепить их в гнездах заданных размеров без применения дополнительных крепежных элементов и специальных инструментов. Выпускаются типовые линейки клавишных перекидных переключателей с различными видами схем переключения с заданным количеством контактов в группах, что позволяет построить требуемые схемы коммутации, в том числе при размещении переключателей на панелях индустриального стандарта. В типовых линейках переключателей имеется несколько цветовых решений клавиш и корпусов. Клавиши маркируются условными обозначениями функций и могут быть выполнены из прозрачных материалов с применением подсветки.
Схема переключения : ON-OFF, SPST
Кол-во контактов в группе/ кол-во групп (всего контактов) : 2/ 1 (2Р)
Цвет: клавиша/ корпус : Черный/ черный
Форма клавиши : Круг (вогнутая)
Наличие и тип подсветки : Нет
Размер установочного отверстия : Ф20 мм
Коммутируемое напряжение : 250 (125) В
Максимальный ток : 6 (10) А
Контактное сопротивление, не более : 35 мОм
Сопротивление изоляции, не менее : 100 (500 В, 1 мин.) МОм
Диэлектрическая прочность : 1500 В (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее : 10000
Диапазон рабочих температур : -10…+85 °С
Диаметр корпуса : Ф23 мм
Высота : 28,4 мм
