Описание
Регулировка тока

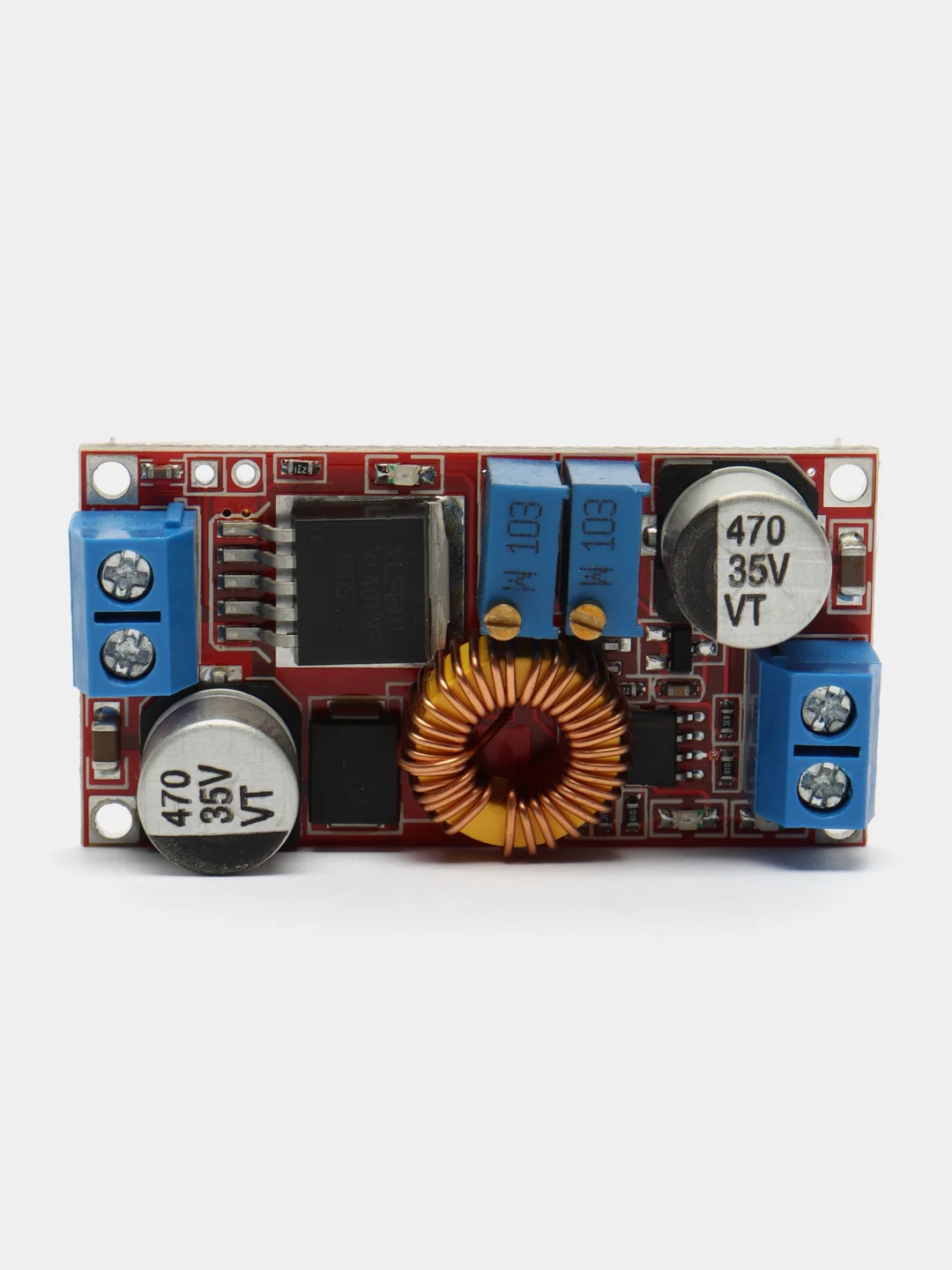

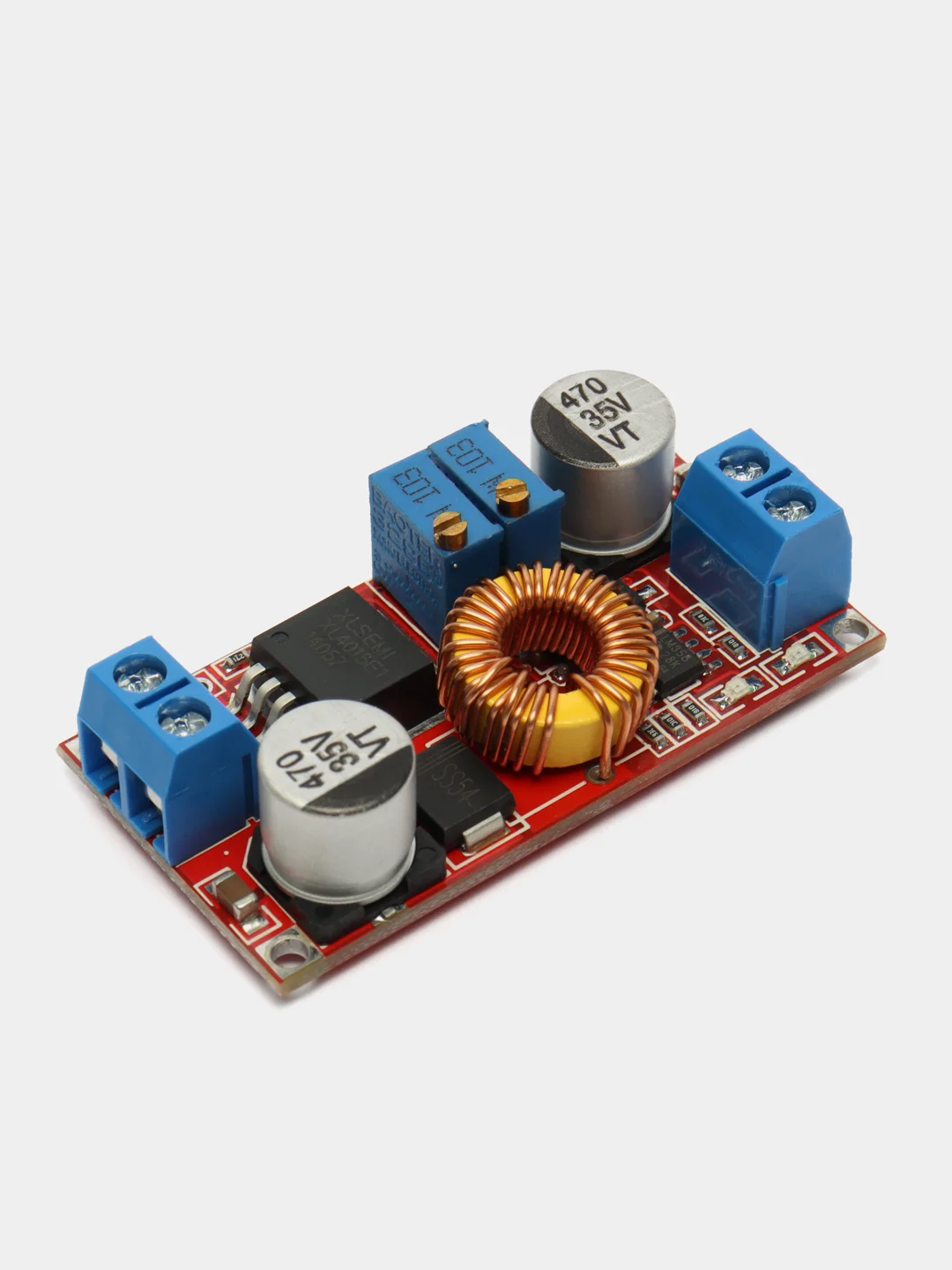

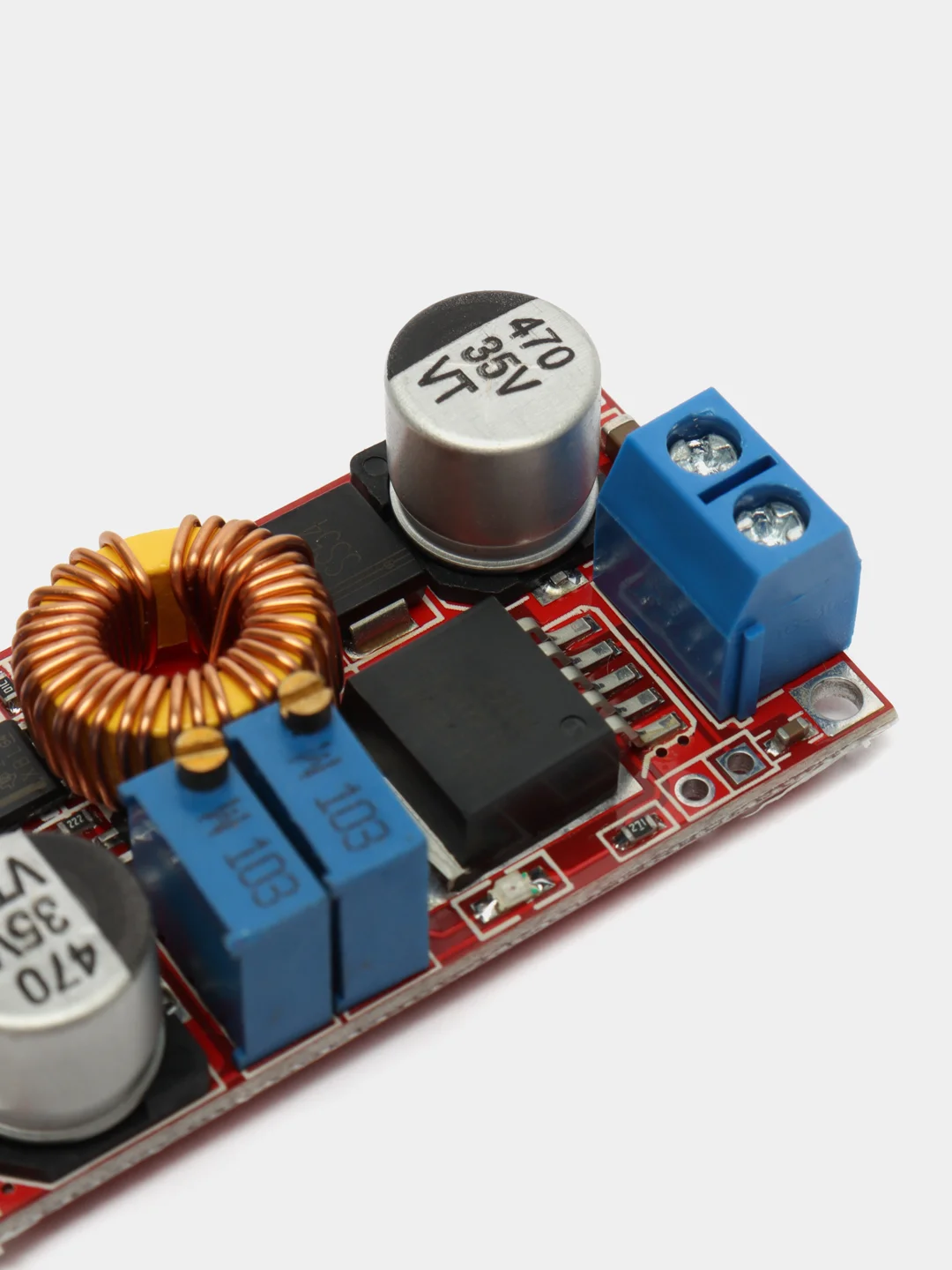

Данный модуль имеет два построечных резистора. Один для регулировки выходного напряжения (ближний к микросхеме), второй для регулировки ограничения тока в нагрузке. Резисторы многооборотные и возможно для того что бы он попал в зону регулировки, его необходимо вращать несколько оборотов, иногда до 15 оборотов. Например, если при подключении преобразователя на его выходе измеряется такое же напряжение как и на входе, тогда вращайте потенциометр регулировки выходного напряжения против часовой стрелки до тех пор, пока напряжение на выходе не начнет уменьшаться.
Как вы знаете, выходной ток не может регулироваться напрямую, так как сила тока определяется ТОЛЬКО напряжением питания и сопротивлением нагрузки по закону ома. То есть если вы задали на модуле определенное выходное напряжение, то сила тока в нагрузке будет равна I = U/R, где R - это сопротивление вашей нагрузки, а U - выставленное выходное напряжение. Когда вы производите регулировку тока на этом модуле, то вы не регулируете силу тока, а задаете его максимальное значение. Если сила тока начинает превышать максимальное значение, то модуль начинает автоматически уменьшать выходное напряжение что бы уменьшить силу тока до заданной. Посмотрите еще раз на формулу. Чтобы повлиять на силу тока, необходимо изменить одну из величин участвующих в формуле: либо напряжение питания либо сопротивление вашей нагрузки. Но модуль не может повлиять на сопротивление вашей нагрузки чтобы изменить ток. По этому модуль начинает уменьшать выходное напряжение если ток превышает заданное значение.
