Описание

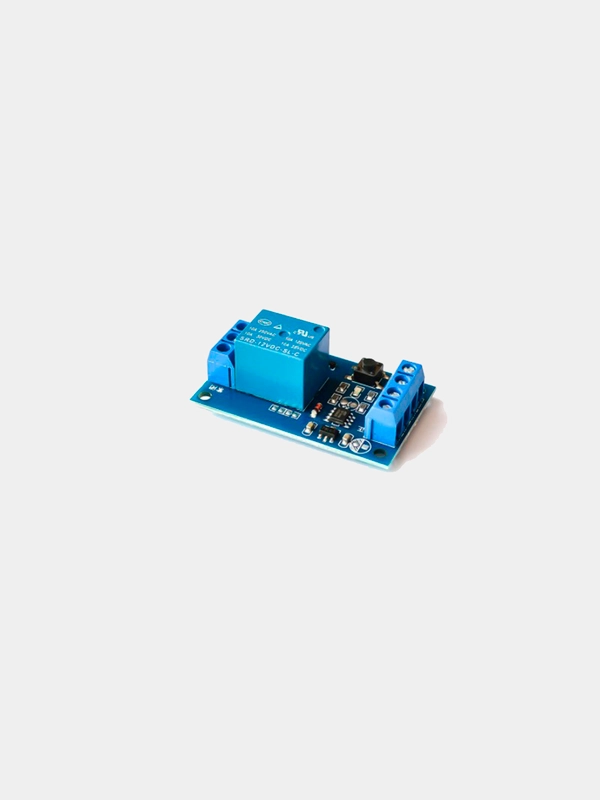

Бистабильное импульсное реле питается от 12 вольт. Коммутация (срабатывание) реле происходит за счет импульса. Источником такого испульса может служить как внешняя кнопка, так и внутренняя кнопка на плате. Схема действия проста. При нажатии на кнопку, тем самым при подаче короткого импульса (одно нажатие) - происходит смена режима "вкл/выкл". При отключении питания 12 вольт реле переходит в режим "Нормально-закрытое".
Параметры:
- Модель: RM-02;
- Питание модуля: 12VDC;
- Потребляемый ток: до 35mA;
- Тип реле: электромеханическое;
- Количество каналов: 1;
- Коммутируемое напряжение: до 250VAC, до 30VDC;
- Продолжительный ток нагрузки: до 5A переменное напряжение, до 7А постоянное напряжение;
- Пиковый кратковременный ток: 10A;
- Светодиодная индикация: срабатывание реле;
Обозначение:
