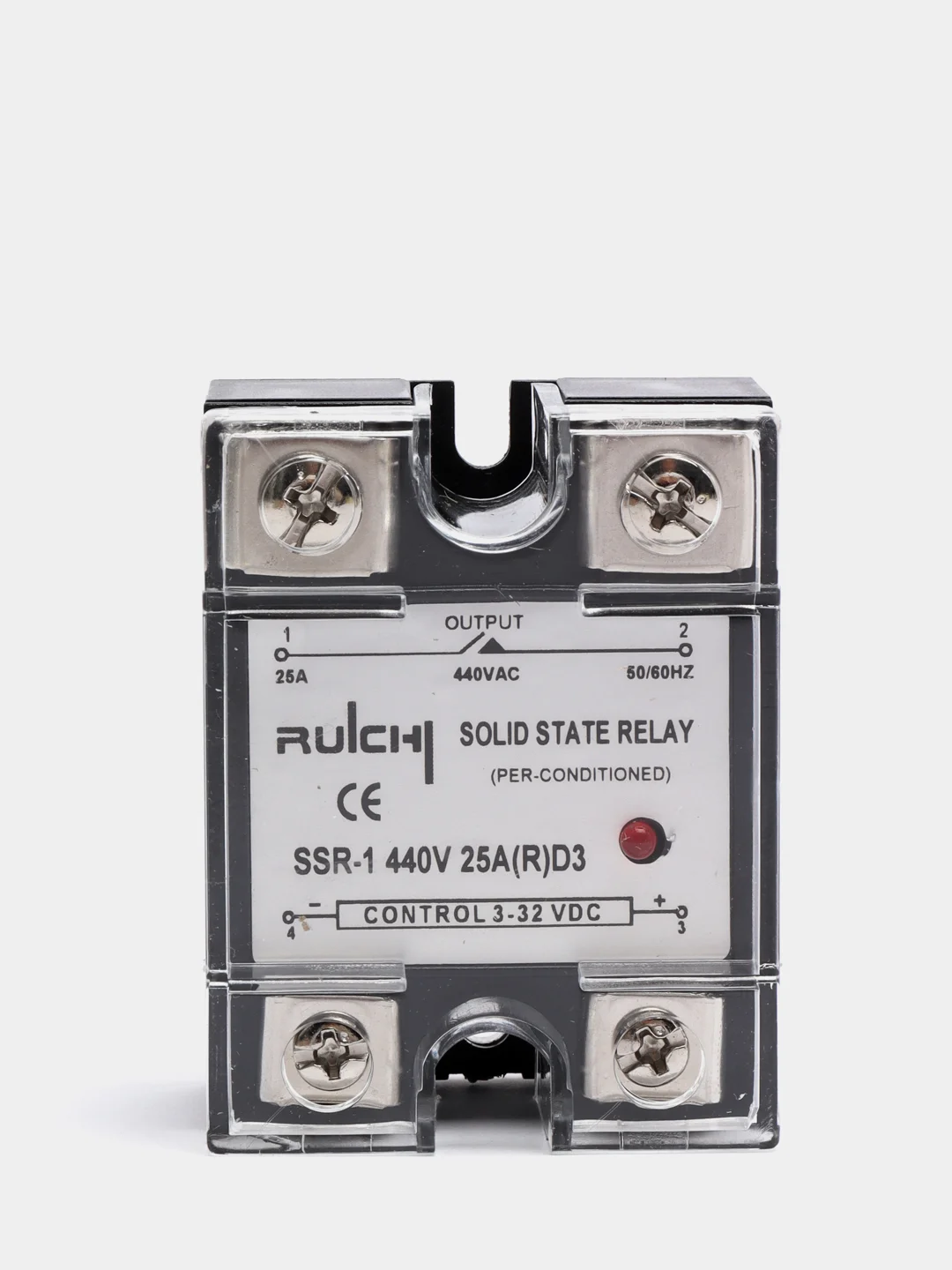

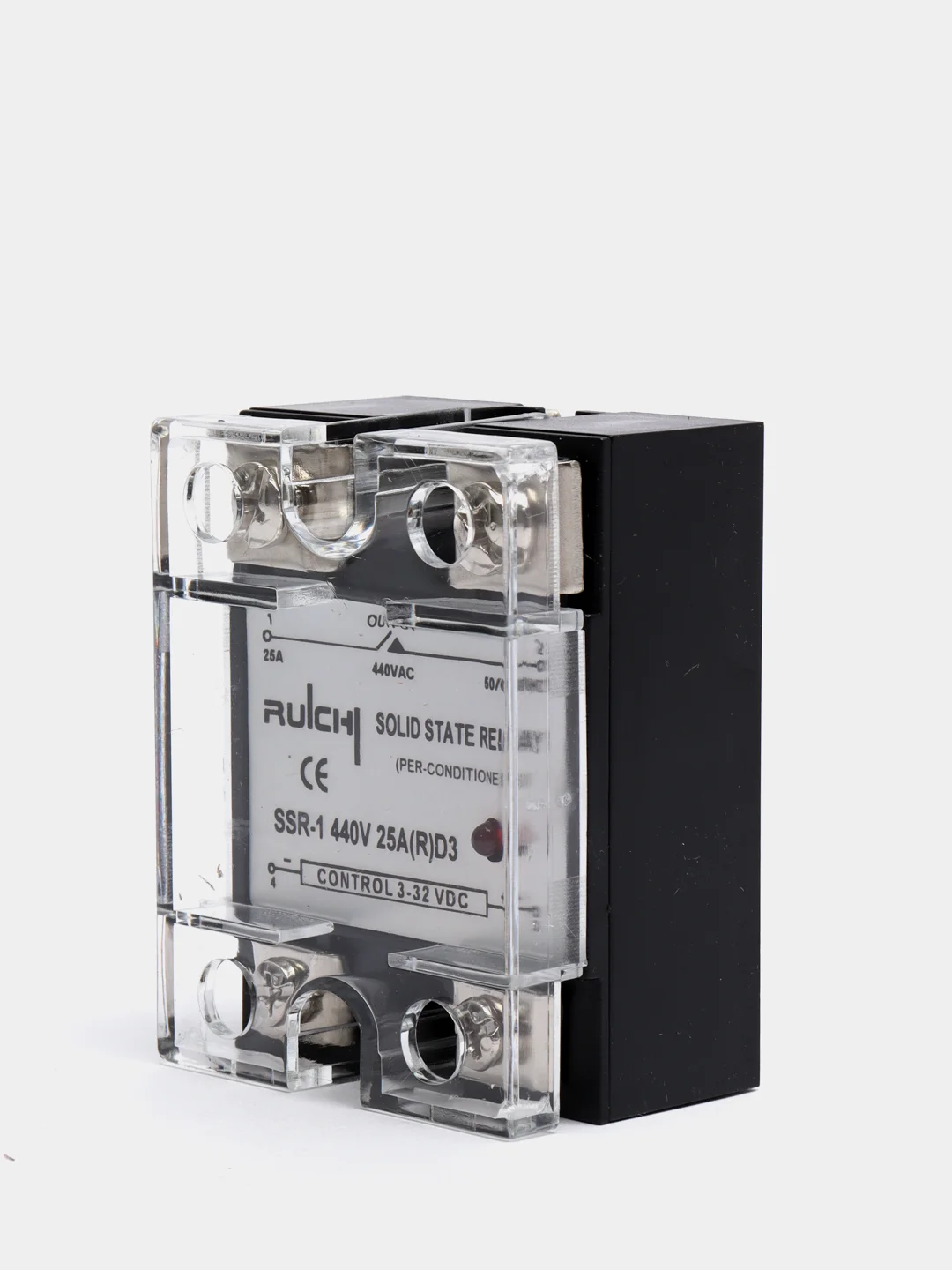

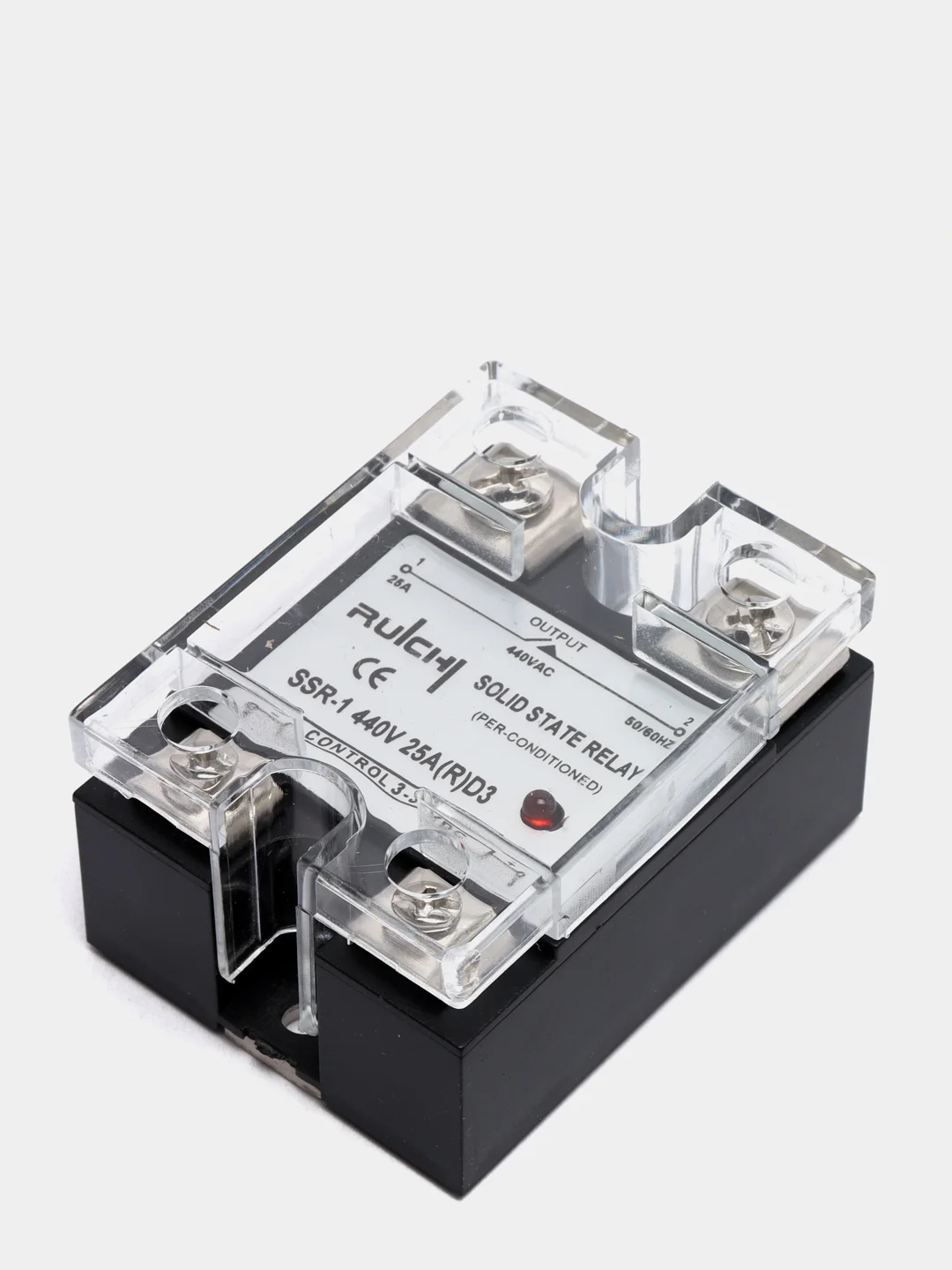

Твердотельное реле SSR-1 440V 25A (R)D3 (3-32v)

Описание

Твердотельное реле SSR-1, SSR-2, SSR-3 – однофазное полупроводниковое реле со случайным и нулевым контролем управления, коммутирующее цепи с номинальной нагрузкой по току от 10А до 350А и напряжением до 440В.

Диапазон управляющего напряжения составляет 3-32В постоянного тока и 90-280В переменного тока. Род тока на выходе реле SSR-1, SSR-2, SSR-3 – переменный.

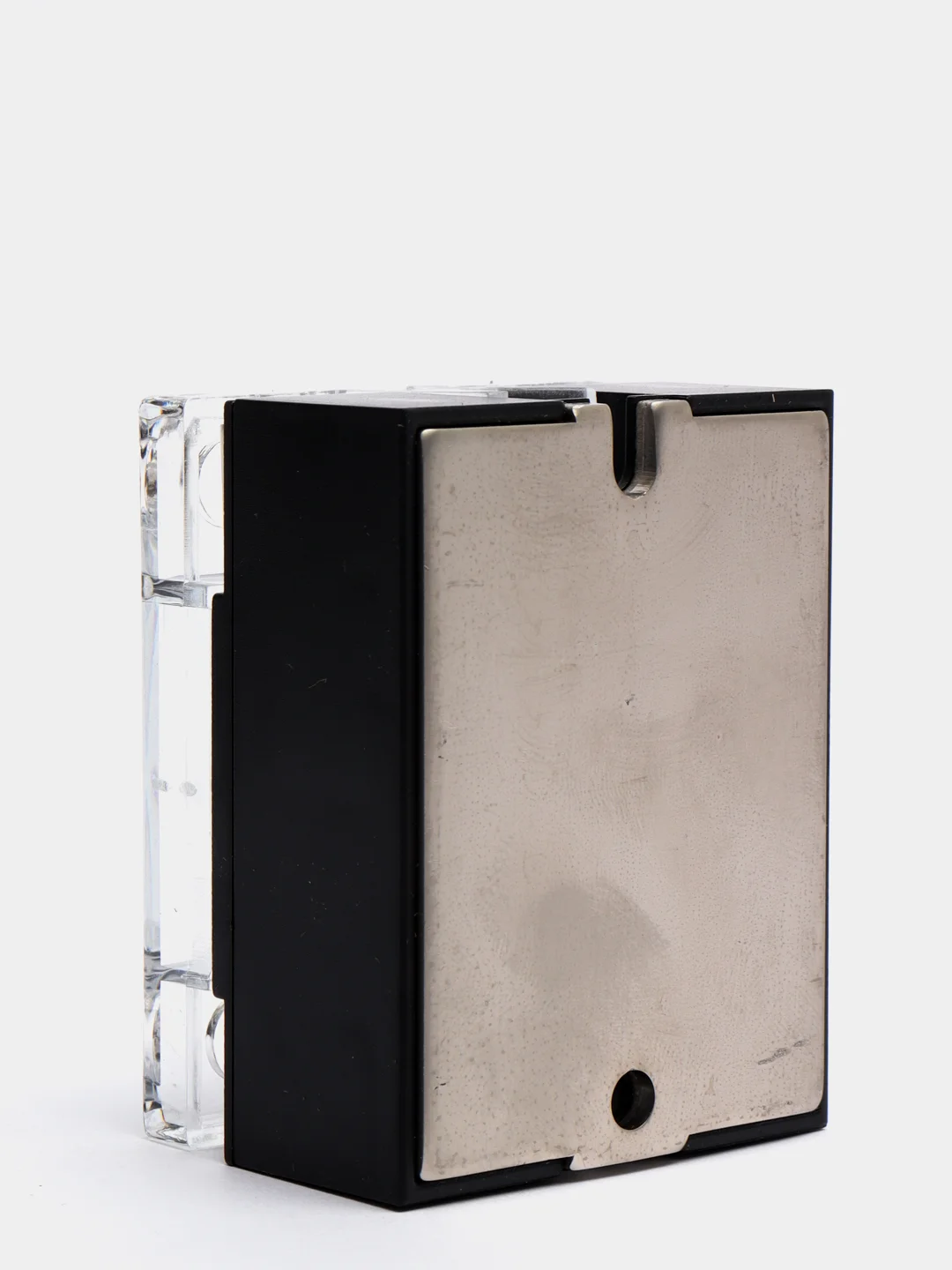

Крепление реле осуществляется через сквозные отверстия в корпусе и теплопроводящей подложке.

Внутри корпус залит электроизоляционным компаундом.

При увеличении нагрузки (токи свыше 1,5А) рекомендуется дополнительное использование радиаторного охлаждения, подложку при этом следует смазать термопастой.

Провода крепятся зажимными клеммами или штекерным соединением.

При подключении управляющего напряжения следует обратить внимание на полярность.

Основной особенностью твердотельных реле SSR-1, SSR-2, SSR-3 является бесконтактная коммутация с помощью встроенных полупроводниковых элементов. Благодаря этому, в момент переключения не возникает искра или электрическая дуга. Также реле обладают большим ресурсом работы и высоким быстродействием.

Максимальный рабочий ток - 25 А

Рабочее напряжение - 440 В

Управляющее напряжение - 3 - 32 В

Род тока управления - постоянный

Габариты L×B×H - 63×45×23,5 мм

Маркировка твердотельных реле:

SSR-1 – SSR - Solid State Relay (твердотельное реле); 1, 2, 3 - серия.

240V – Рабочее напряжение, В.

100A – Максимальный рабочий ток, А.

(R) – Способ управления: R - случайный контроль; Z - нулевой контроль.

A – Род тока управления: А - переменный ток (АС); D - постоянный ток (DC).

4 – Управляющее напряжение: 1 – 4-16В; 2 – 15-30В; 3 – 3-32В; 4 – 90-280В
