Описание

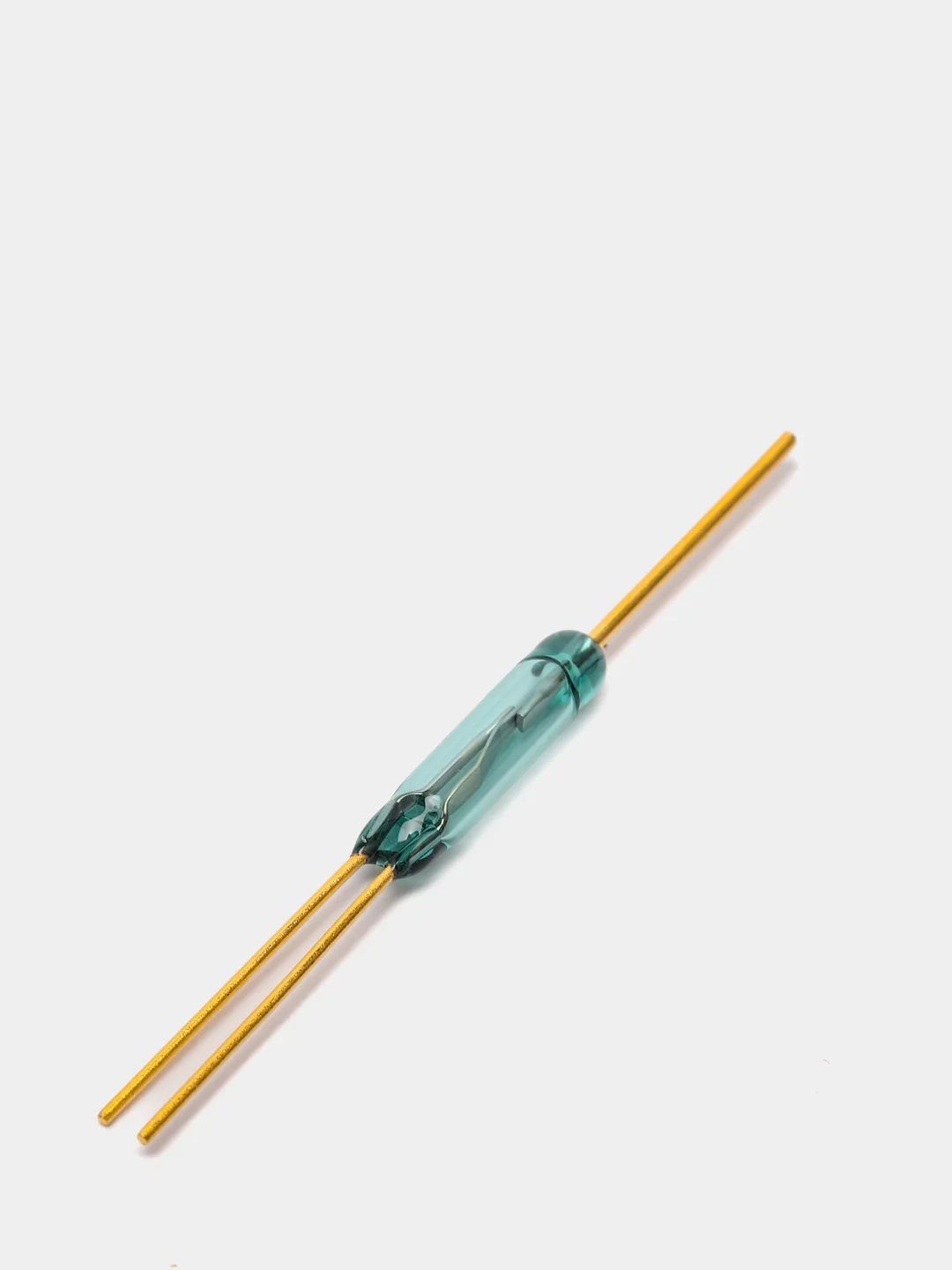

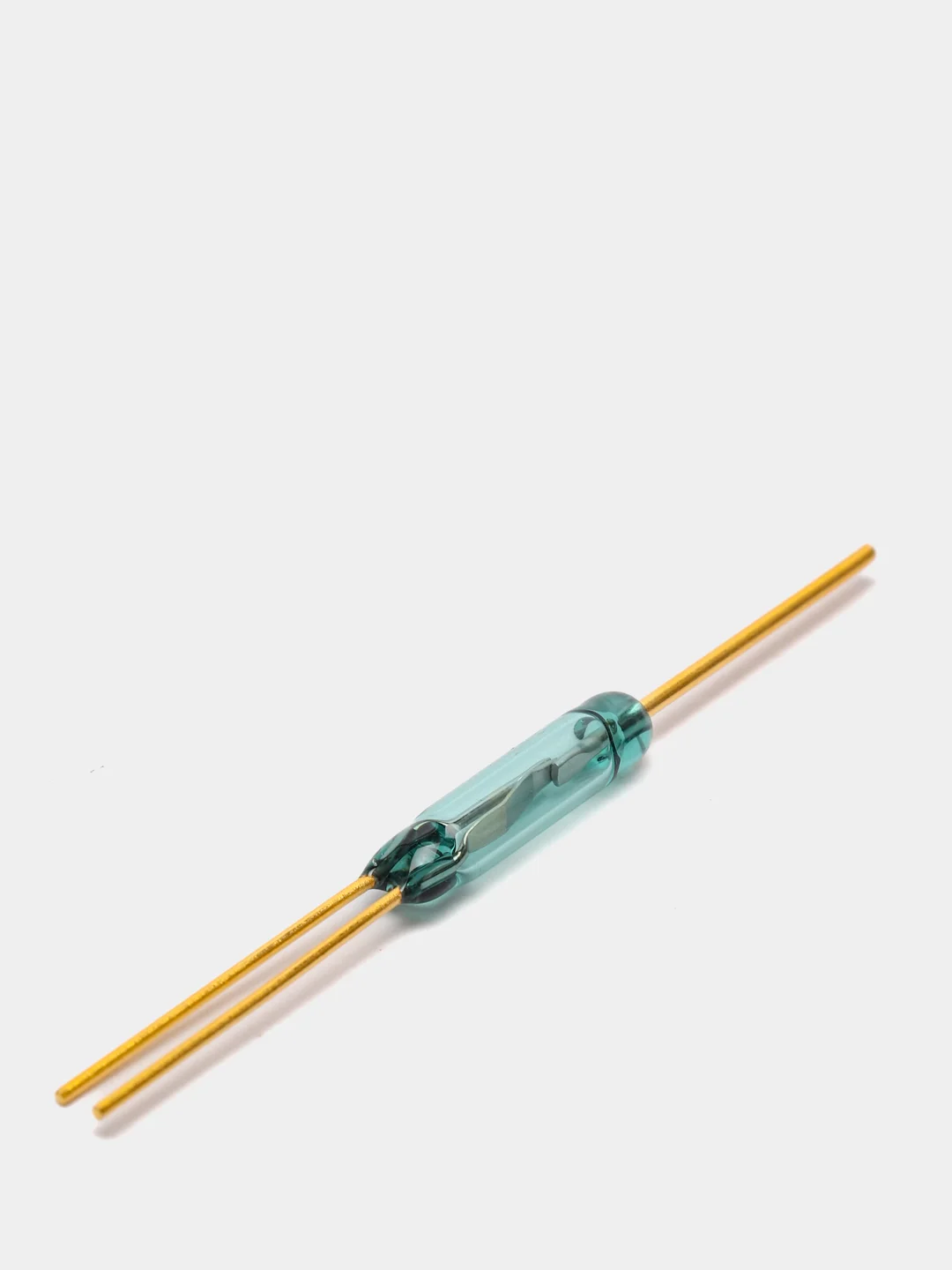

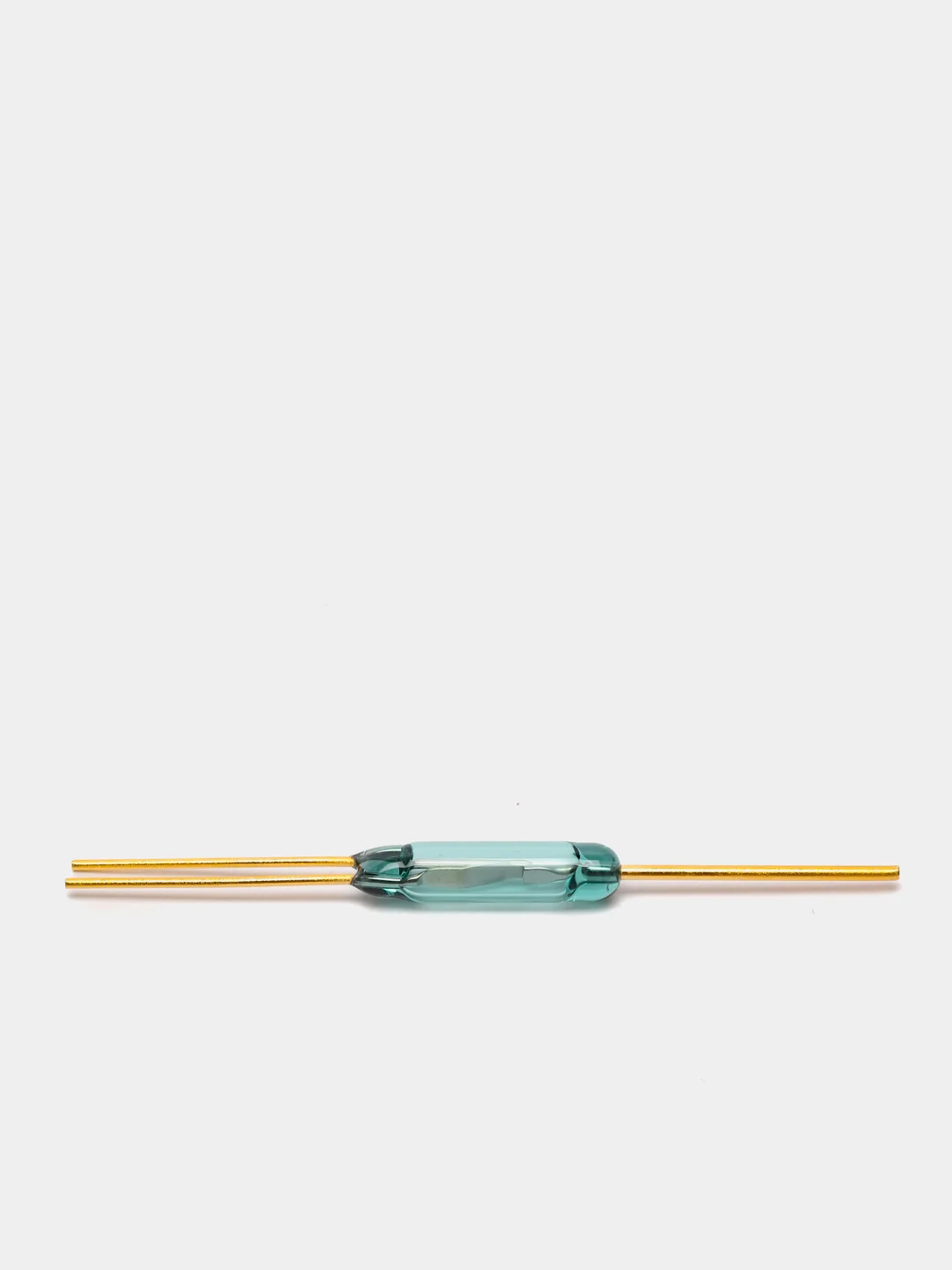

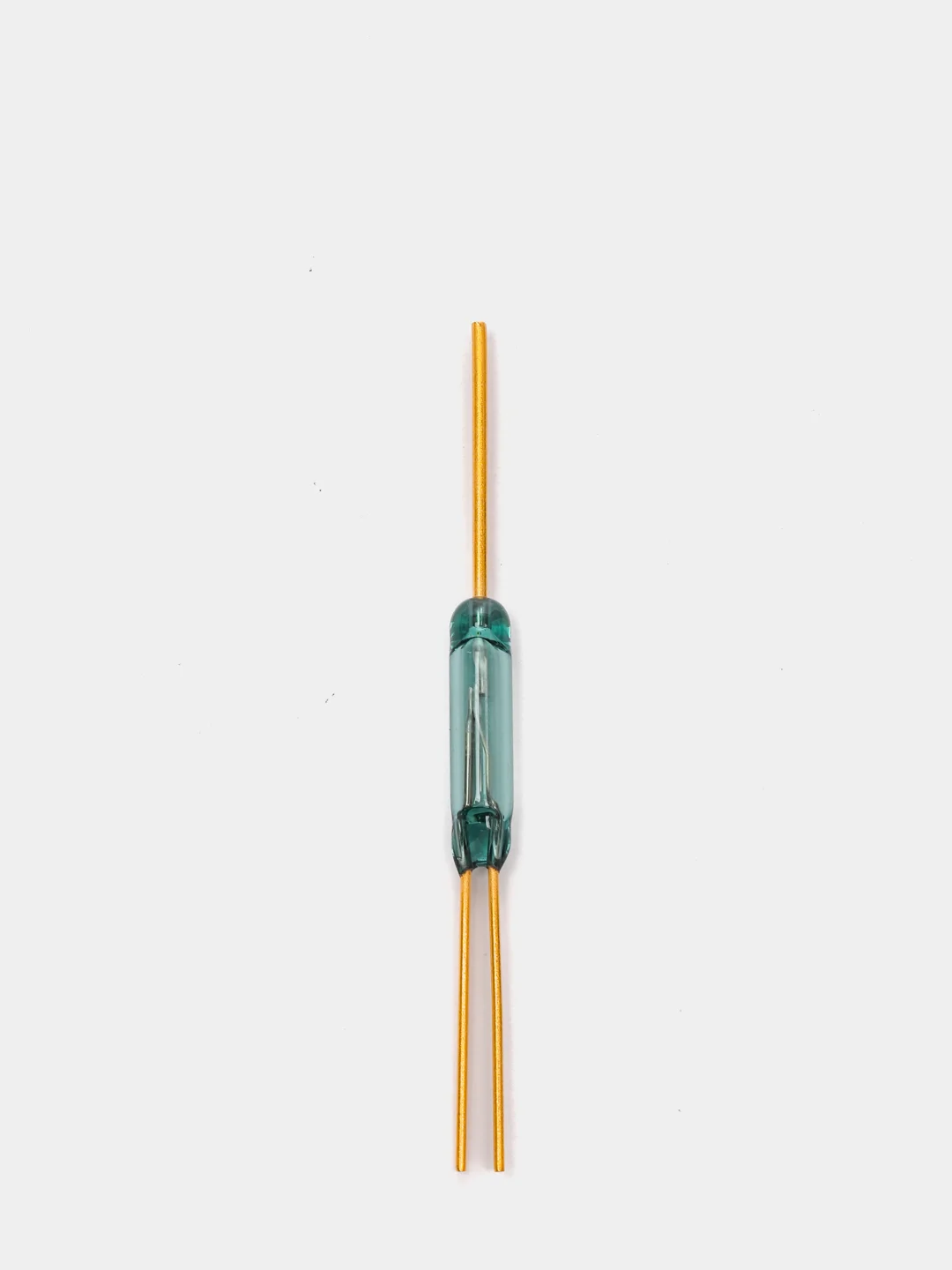

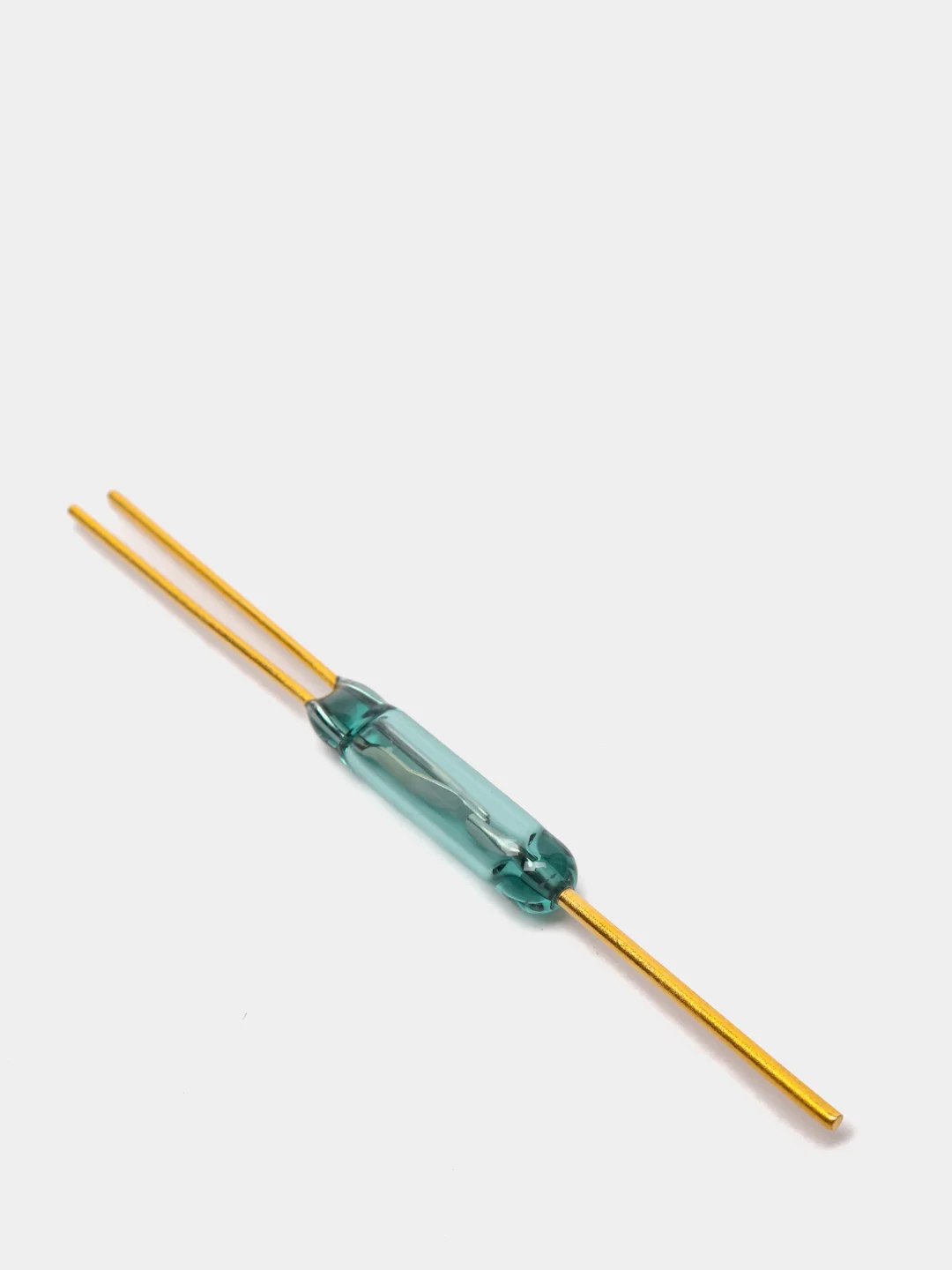

Герконы КЭМ – герметизированные магнитоуправляемые контакты. Герконы серии КЭМ-3 – переключающие. Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц с активной и индуктивной нагрузкой напряжением до 300 В, силой тока до 4 А и коммутируемой мощностью до 30 Вт (ВА).
В зависимости от значения магнитодвижущей силы срабатывания (МДС) герконы КЭМ делятся на четыре группы чувствительности – 0, А, Б и В. Вид монтажа – в отверстия, под пайку. Герконы широко применяются в коммутационных изделиях, таких как: управляемые контакты реле, магнитные выключатели, различные датчики в бытовой, промышленной и специальной аппаратуре, измерительные приборы. Широкий спектр применений для конструкторов возможен благодаря преимуществам герконов: контакты находятся в полностью герметичном стеклянном корпусе, потому герконы могут применяться в условиях повышенной влажности и запыленности в широком диапазоне рабочих температур (от -60°С до +150°С) высокое быстродействие срабатывания – 0,5…2,0 мс низкая потребляемая мощность – 50…200 мВт полная гальваническая развязка цепей управления и нагрузок низкое сопротивление контактов – 0,1…0,5 Ом частота коммутации – не более 50 сраб/с высокая вибро- (до 10g) и удароустойчивость (до 150g) большой ресурс работы – количество срабатываний 100000…1000000000 На пределе коммутационного ресурса могут возникать отказы срабатывания – явления сваривания или залипания контактов. Это происходит вследствие износа: механического, химического (коррозии), электротермического.
Рабочее сопротивление 0,02 – 0,2 Ом
Сопротивление изоляции 109 – 1015 Ом
Время срабатывания 0,5 – 2,5 мс
Время отпускания 0,1 – 0,7 мс
Рабочая температура окружающей среды -60°С – +150°С
Ток 1 А
Напряжение 125 В
Мощность 30 Вт
МДС срабатывания 42-66 А
