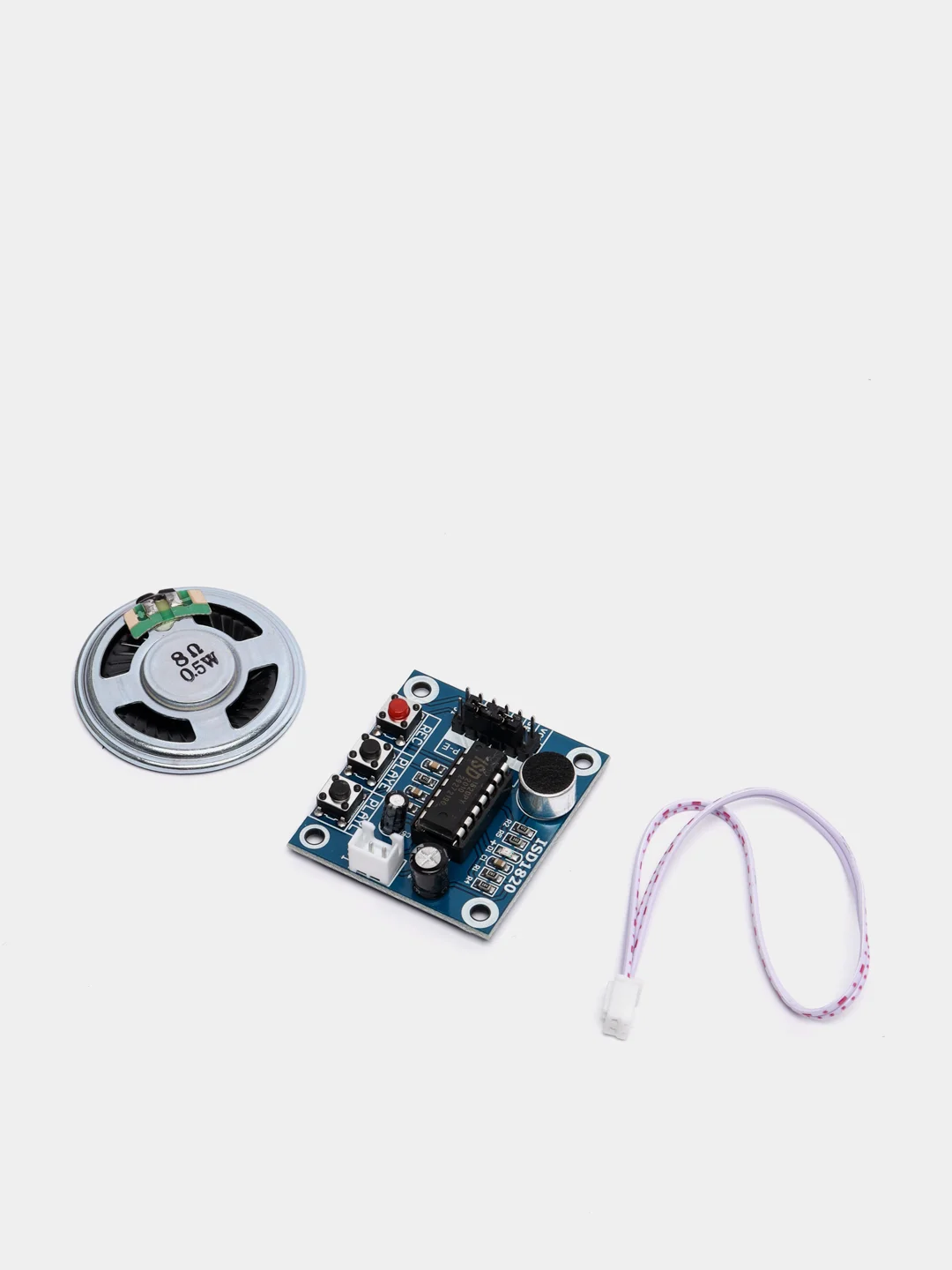

Звукозаписывающий модуль (с микрофоном на плате) ISD1820
Voice Board Module (On-board Microphone) Sound Recording Module

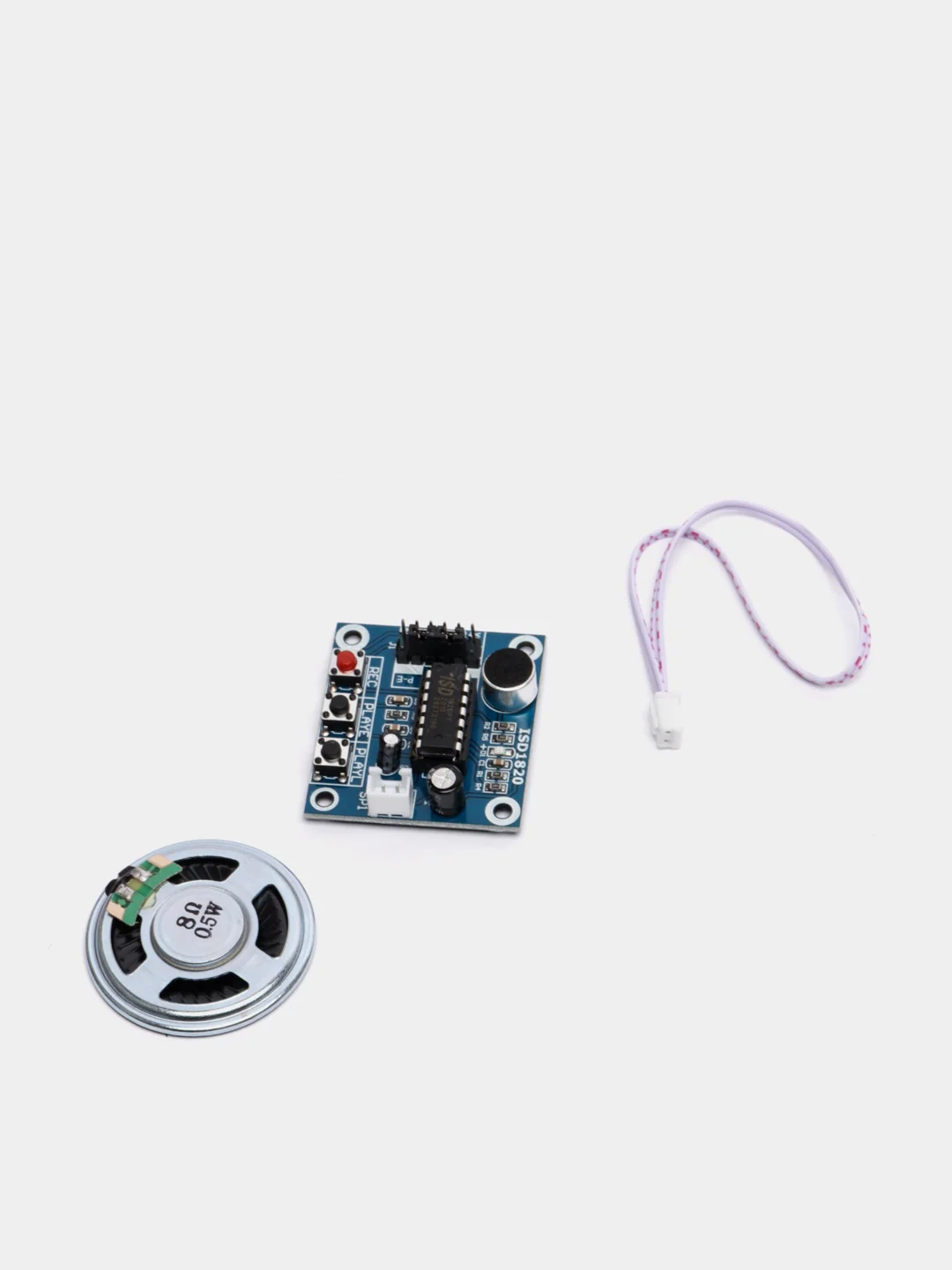

Электронное устройство для записи и воспроизведения краткого голосового сообщения. Предназначено для установки в различные системы. Например, в автомобилях и холодильниках при совмещении с таймером становится возможным достаточно просто реализовать функцию речевого сигнала «Дверь не закрыта!», в охранных системах упростить подачу сообщений, например «Нарушена охраняемая зона объекта 15!». Добавив модуль в блок питания можно получать голосовые сообщения «Перегрузка по току!». Благодаря наличию микрофона звукозаписывающий модуль (с микрофоном на плате) ISD1820 позволяет не только воспроизвести, но и записать речевое сообщение.
Частотные характеристики модуля ориентированы на запись и воспроизведение речи. На плате установлен разъем SP1 для подключения динамика. Записанный звук можно проконтролировать и переписать. Звуковая информация находится в памяти длительного хранения микросхемы ISD1820PY . Благодаря установке микросхемы в панель звукозаписывающий модуль ISD1820 можно использовать как рекордер для записи множества различных сообщений в разные микросхемы. Потом несколько микросхем ISD1820 установить в более сложный прибор, выдающий соответствующие сообщения в зависимости от происходящих событий.
Второй режим работы – трансляция, предназначен для использования модуля в качестве усилителя для мегафона или других микрофонных узлов приборов. Благодаря наличию АРУ и полосового фильтра качество звука выше, чем при использовании обычного микрофонного усилителя.
Характеристики
Питание 3 – 5 В
Длительность записи или воспроизведения 10 с
Предельное расстояние для записи голоса не более 0,2 м
Динамик 0,5 Вт, 8 Ом
Предельная температура окружающего воздуха 0 – 50 °C
Размер платы 38 x 42,5 мм
Управление и индикация
В ручном режиме модуль ISD1820 управляется с помощью трех кнопок.
Красная кнопка REC – запись. Нажмите и удерживайте кнопку для записи. Во время записи светится светодиод, при приближении к концу допустимого времени записи быстро мигает и гаснет, когда время записи закончилось.
Кнопка PLAYE. При кратковременном нажатии воспроизводится вся запись, в конце воспроизведения кратковременно включается светодиод.
Кнопка PLAYL. Запись воспроизводится пока нажата кнопка. Используется для воспроизведения фрагментов.
Подключение и установка режимов

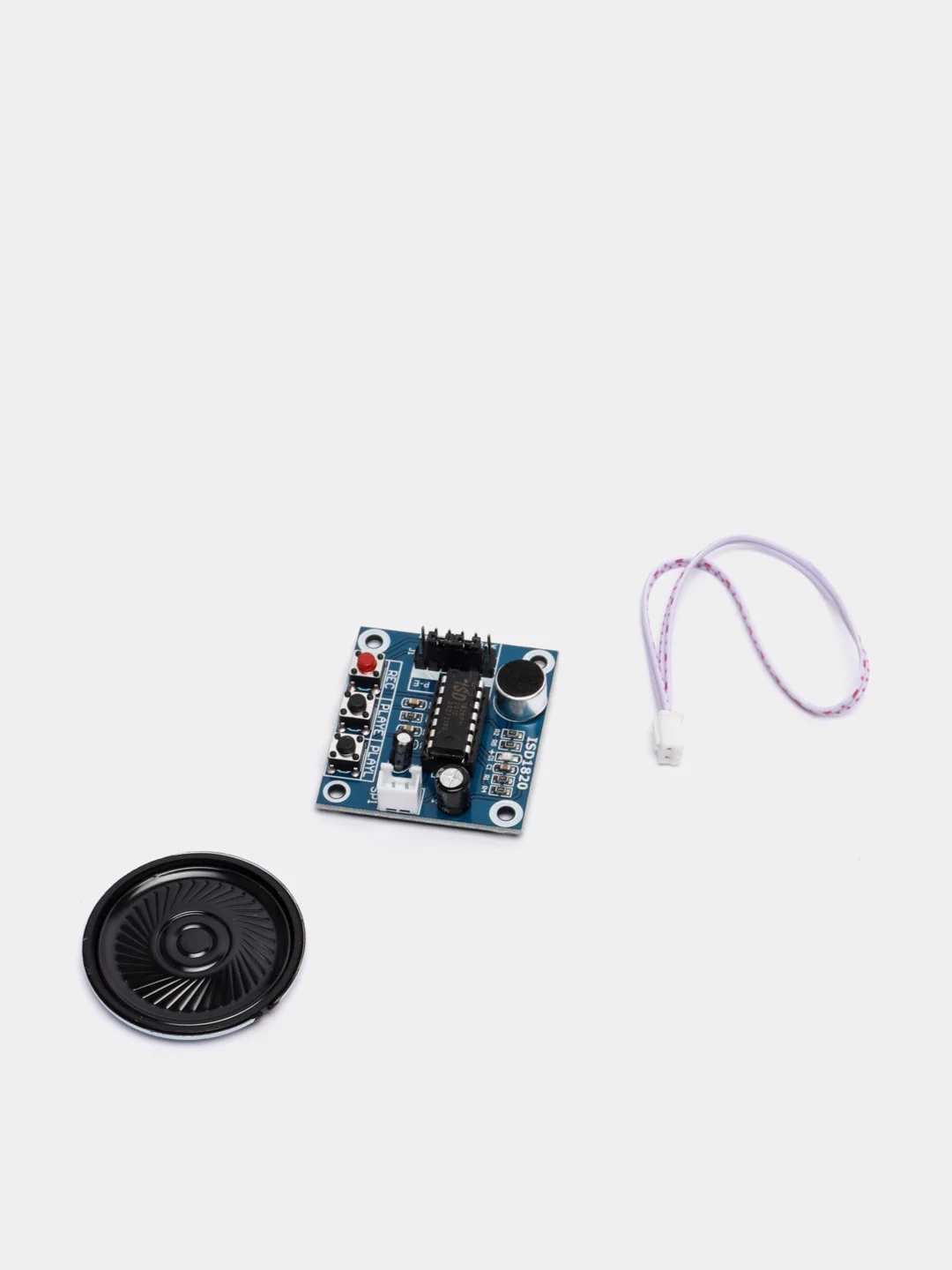

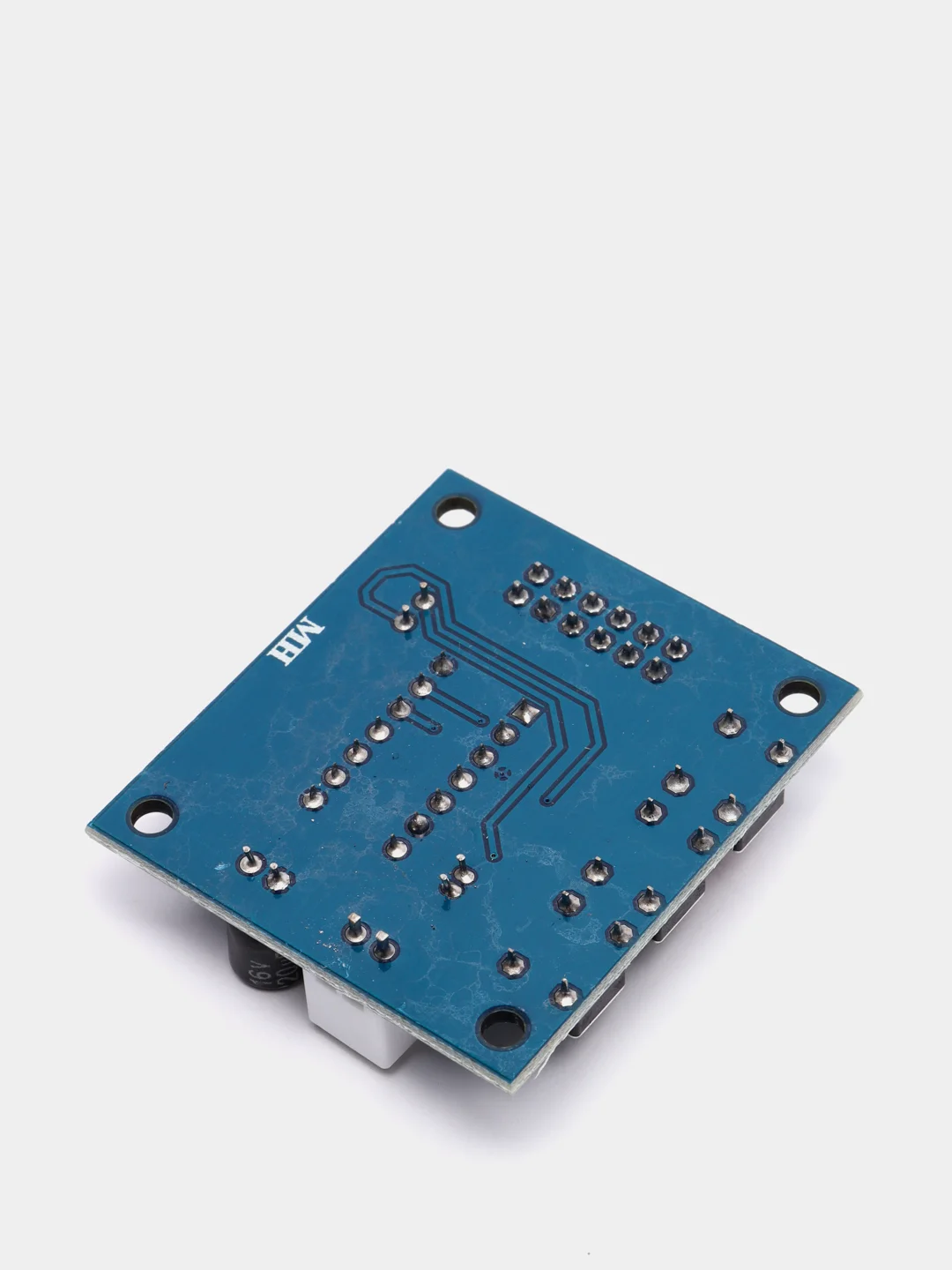

Устройство содержит двухрядную группу из двенадцати штырьевых контактов. Линия питания соединяется с контактом VCC, GND – общий провод. К одним контактам группы подводятся управляющие сигналы автоматического режима управления, а на другие устанавливаются перемычки выбора различных режимов работы. В обычном режиме две перемычки устанавливаются в центре ряда из шести контактов как показано на фото модуля.
Для перевода модуля в режим трансляции звука, при использовании в режиме высококачественного микрофонного усилителя, устанавливается перемычка на контакты FT (Feed Through), не путайте с подписанным контактом для входного сигнала управления.
В режим непрерывного циклического воспроизведения записи модуль ISD1820 переходит при установке перемычки Р-Е на контакты ряда находящегося ближе к центру платы (другое название перемычки RPL).
Кнопки модуля можно дублировать, подавая логические уровни на контакты группы. Приводим назначение контактов для управляющих сигналов. REC – запись. P-E – при кратковременной подаче сигнала воспроизводится вся запись. P-L – алгоритм работы аналогичен кнопке PLAYL. FT – режим трансляции, аналогичный установке перемычке FT. Используя управляющие сигналы модуль можно ввести в состав более сложных приборов или осуществить управление от Raspberry Pi, Arduino.
