Описание

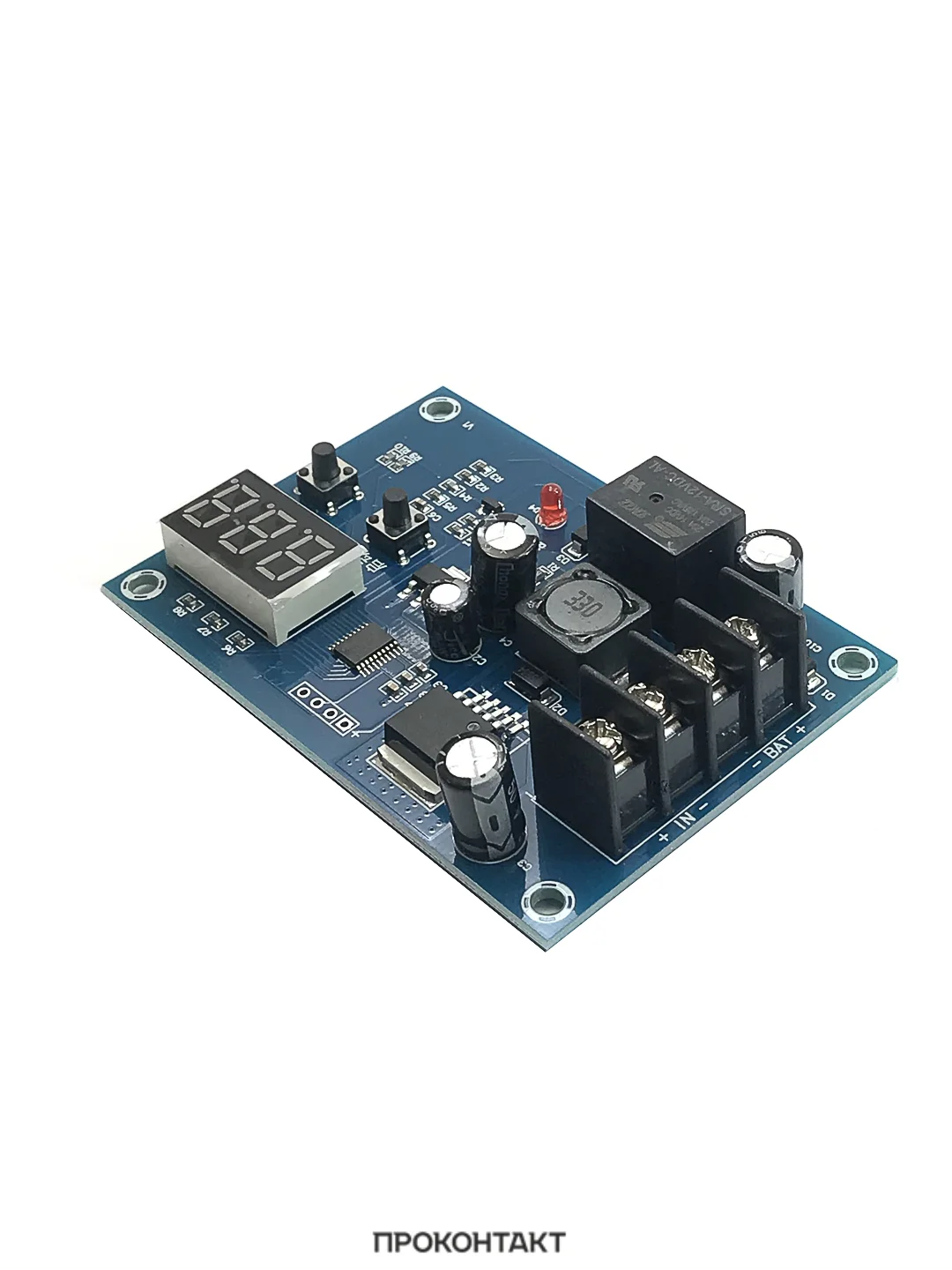

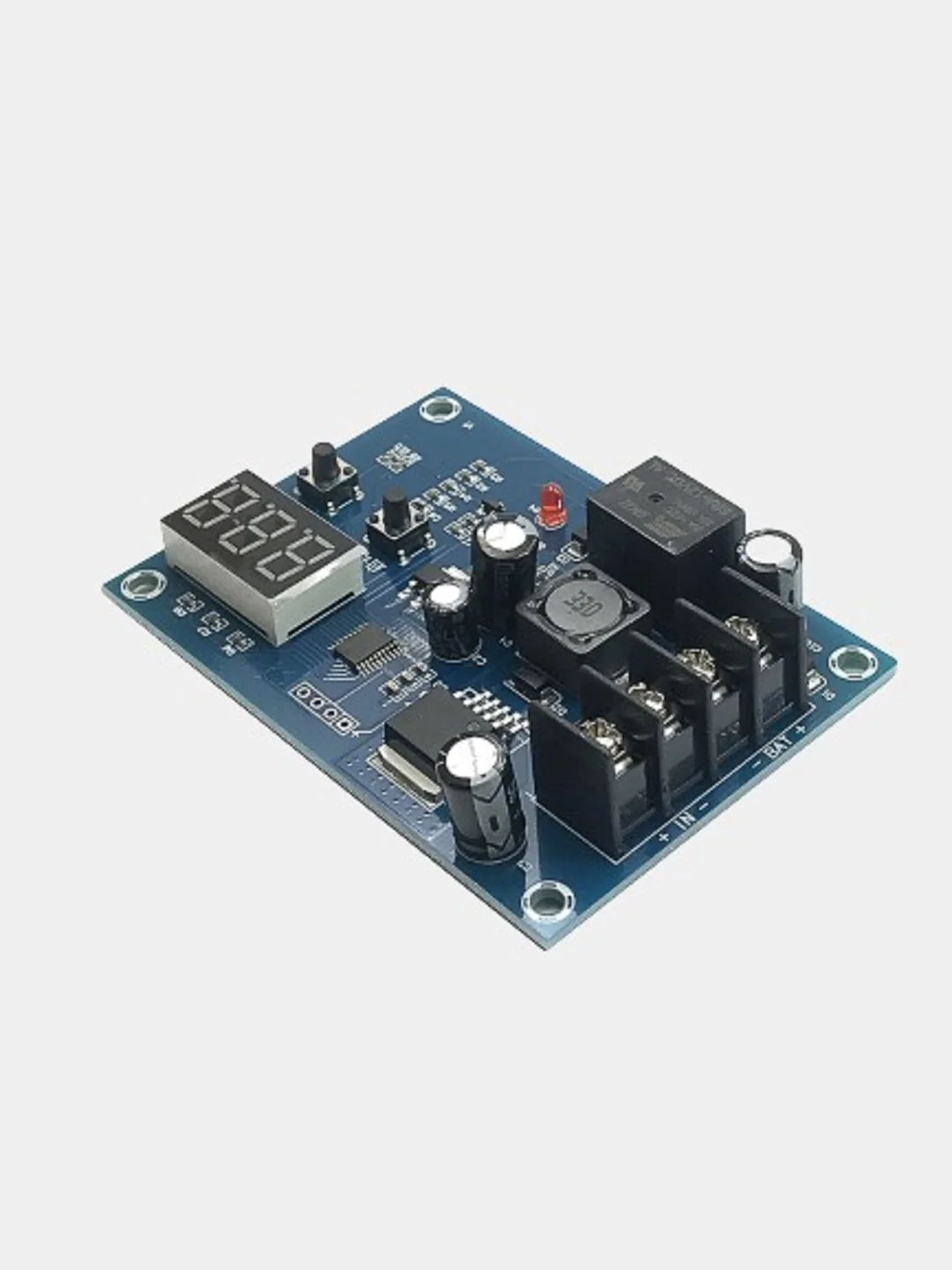

Плата XH-M603 обеспечивает контроль над процессом заряда аккумуляторов посредством включения и отключения заряда при достижении определенного порога напряжения (с помощью кнопок настраивается напряжение на аккумуляторе, при котором включается заряд и, также, настраивается напряжение при котором заряд аккумулятора отключается). Напряжение и ток заряда выбирается автоматически (с помощью установленного на плате микроконтроллера).
Характеристики:
— Входящее напряжение: 12-30 В;
— Погрешность: 0,1 В;
— Ток: до 3 А;
— Тип заряжаемых аккумуляторов: свинцово-кислотные (12-24 В);
— Размеры: 82х58х18 мм;
Настройка:
— Для настройки напряжения включения заряда аккумулятора необходимо удерживать 3 сек. левую кнопку (по умолчанию напряжение включения заряда 12 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
— Для настройки напряжения отключения заряда аккумулятора необходимо удерживать 3 сек. правую кнопку (по умолчанию напряжение отключения заряда 14 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
— Для сброса в настройки по умолчанию необходимо удерживать обе кнопки в течении 3 сек. до появления на индикаторе «888»
