Описание
Радиоконструктор
Питание: от 4.2В до 15В
Размеры модуля: 63×19мм

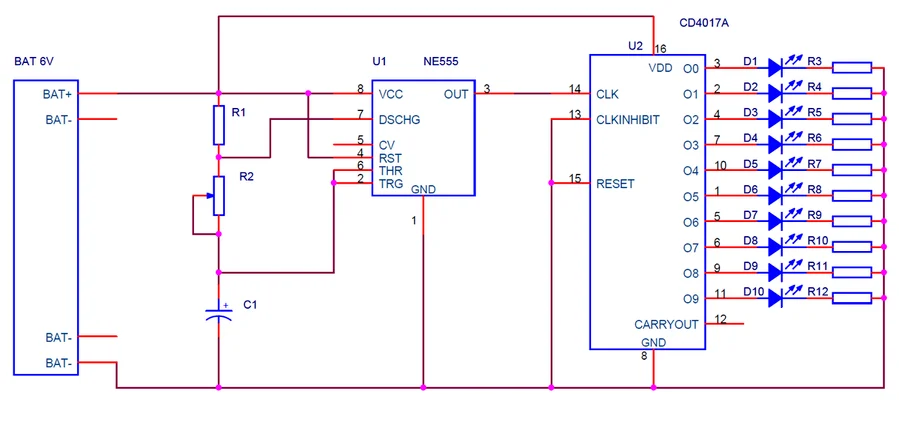

Собранный конструктор позволяет имитировать эффект бегущего огня путем последовательного переключения светодиодов по цепочке. При желании схему можно дополнить большими элементами на светодиодах и создать, например, вращающееся колесо, используя отрезки светодиодной ленты. Конструкцию большого размера следует питать отдельно и управлять ею через транзисторные ключи, чтобы не перегрузить выводы цифровой микросхемы CD4017.
Это устройство может быть использовано для украшения семейных праздников, новогодней елки, витрин магазинов и т.д. Оно позволяет регулировать скорость переключения светодиодов, имеет небольшие размеры, высокую надежность и простоту в изготовлении.

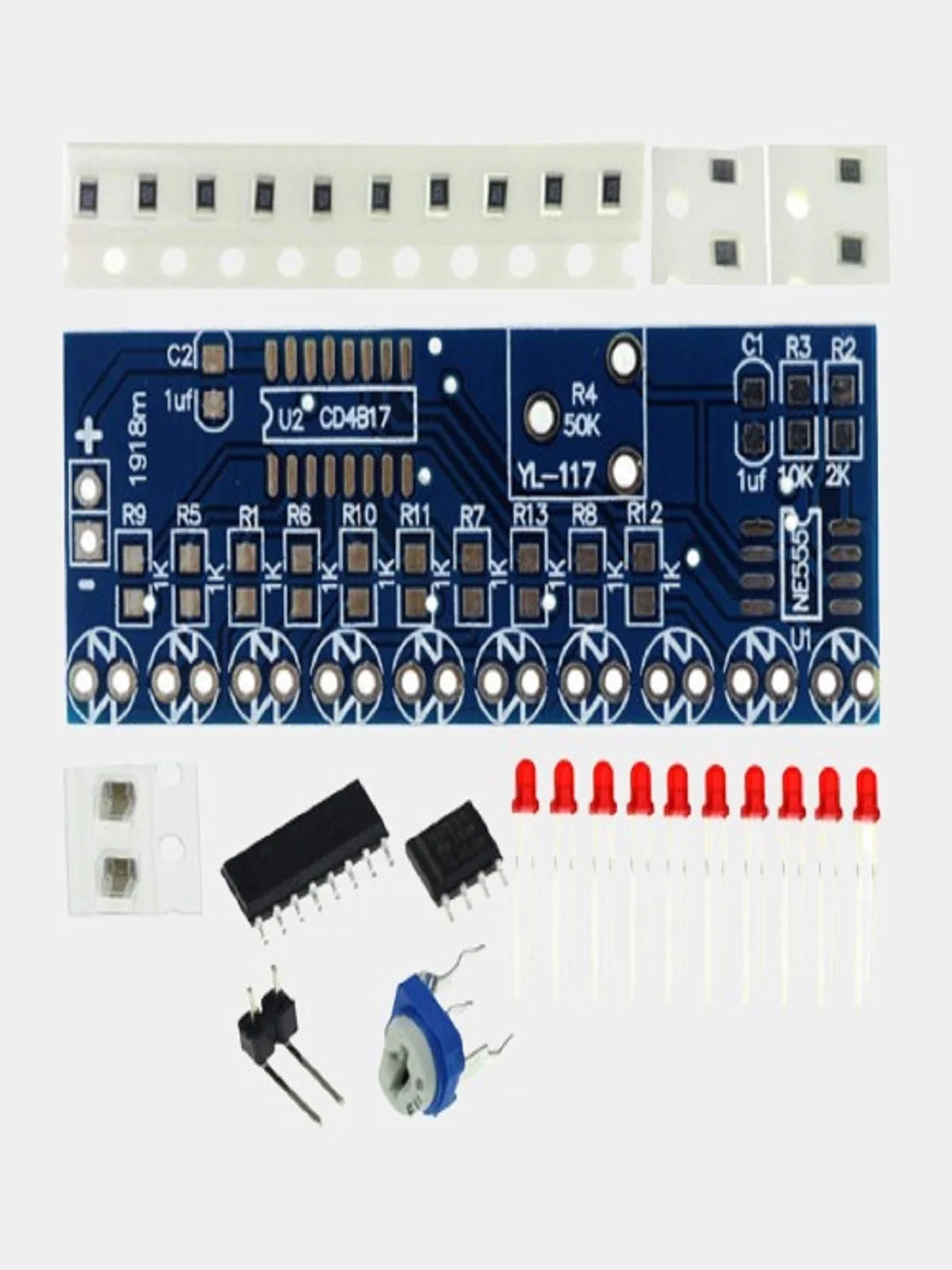

Обратите внимание, что детали на плате не распаяны - есть только чип-элементы, которые являются маленькими по размеру деталями. Для сборки может потребоваться паяльник с острым жалом. Это также хороший способ научиться паять SMD-компоненты.
