Описание

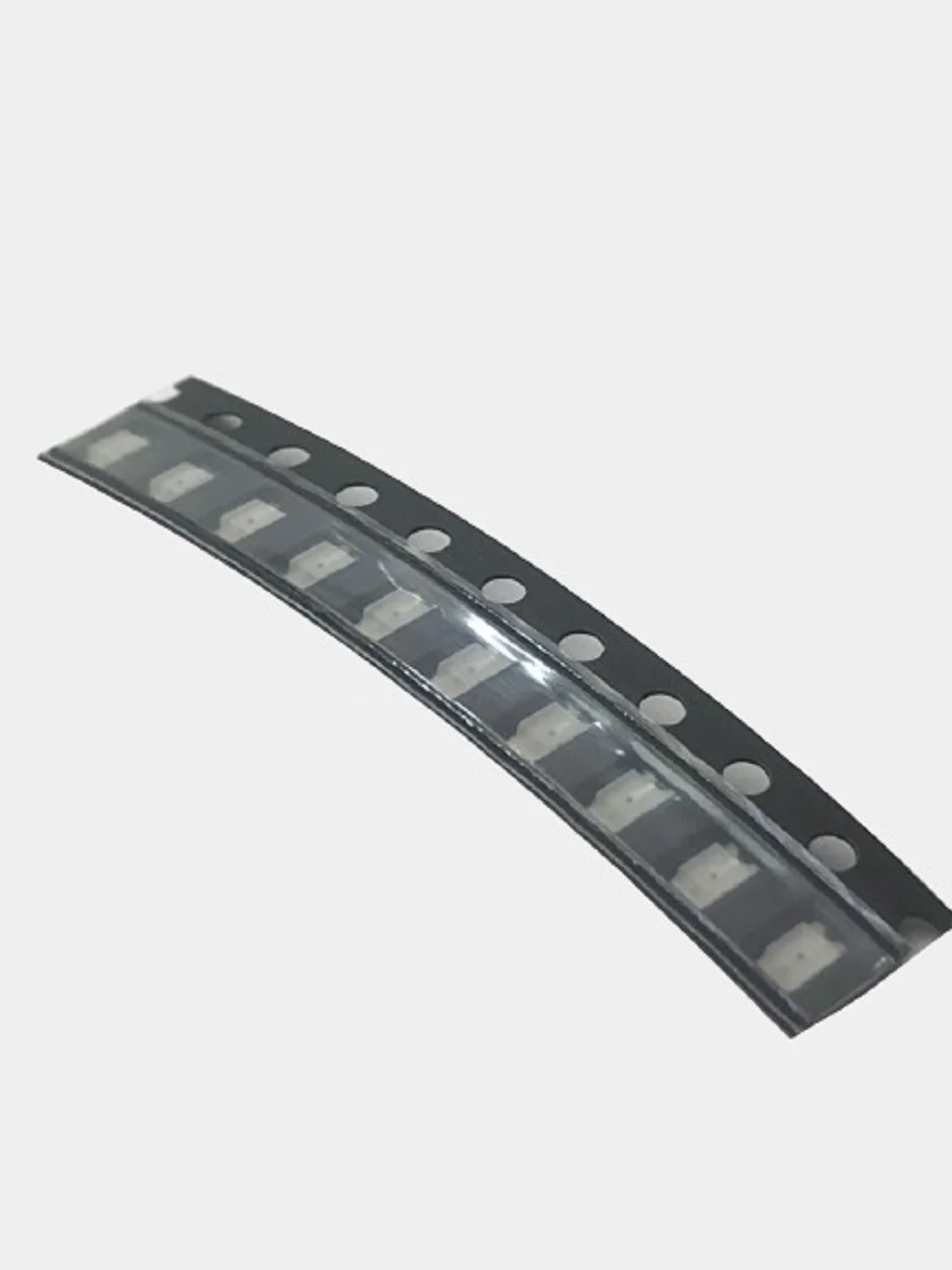

SMD (чип) светодиоды типоразмера 1206 – полупроводниковые источники света с прямым напряжением от 1,9В до 3,3В и силой прямого тока до 25мА. Сила света при этом в зависимости от номинала варьируется от 10мкд до 350мкд.
Корпус светодиодов SMD 1206 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы и обладает дополнительными теплоотводными свойствами. Типоразмер 1206 указывает на габаритные размеры светодиода – 3,2×1,6 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки. Полярность чип-светодиодов 1206 визуально маркируется на корпусе, что следует учитывать при подключении питания. Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор. Повышенная рабочая температура среды составляет не более +80°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 85 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч. Применяются светодиоды поверхностного монтажа SMD 1206 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: светодиодные лампы, автолампы, индикаторы приборной панели, наружная реклама, автодорожные знаки, интерьерное оформление зданий и многое другое.
Прямой пульсирующий ток (IFPM): 70 мА
Прямой ток (IFM): 25 мА
Обратное напряжение (VR): 5 В
Мощность рассеивания (PD): 85 мВт
Угол рассеивания света: 120°
Тип линзы светодиода: Прозрачная
Рабочая температура (TOPR): -40°С – +80°С
Температура хранения (TSTG): -40°С – +100°С
Температура пайки (TSOL): 260°С
Цвет: Красный
Напряжение: 2 В
Сила света: 160 mcd
Материал кристалла: Алюминий, Индий, Галлий, Фосфор
Типоразмер светодиодов: 1206
