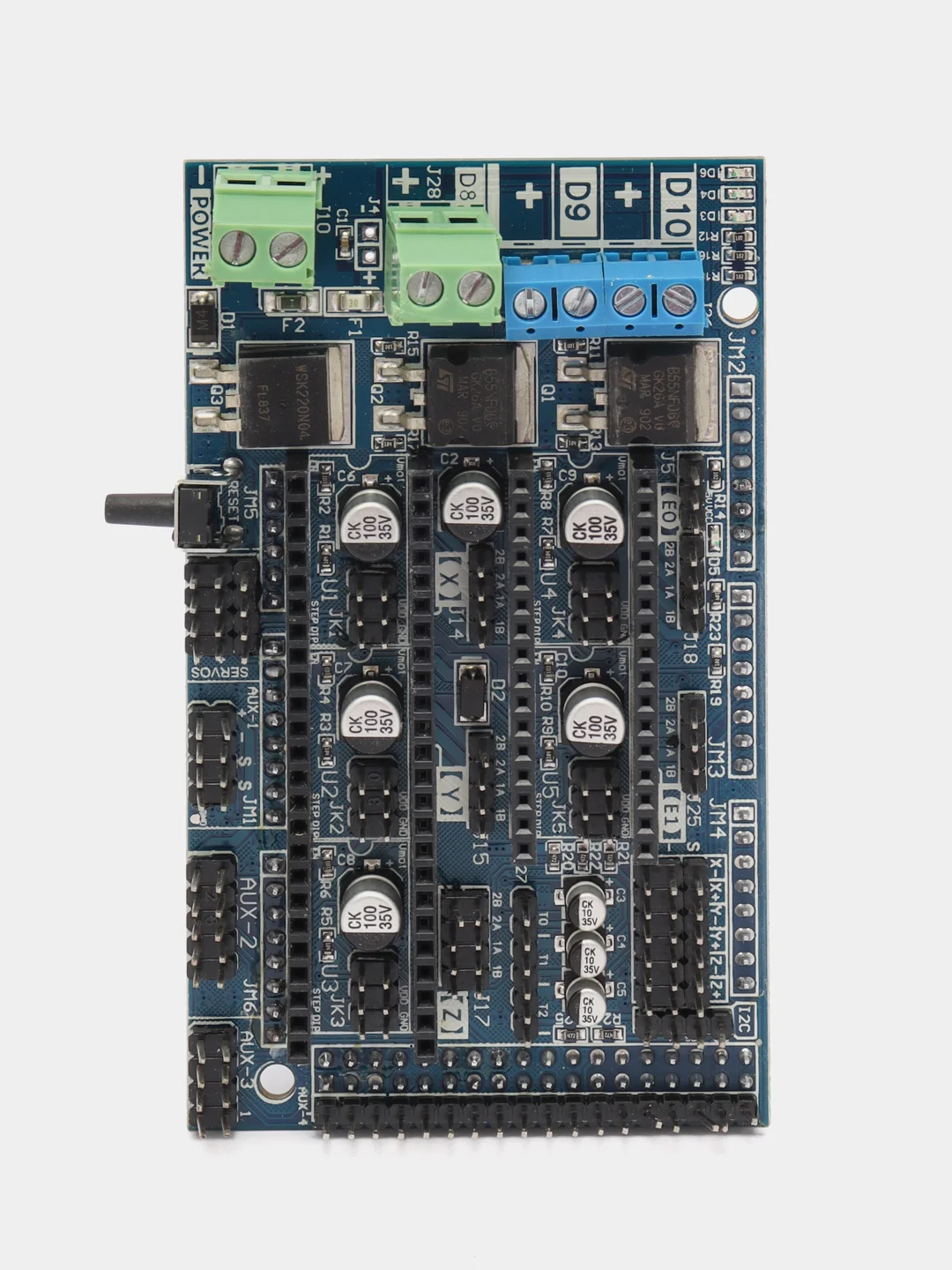

Плата расширения, Shield RAMPS V1.6

Нет оценок

Более 20 заказов

Ramps 1.6 шилд служит для возможности удобного подключения всех необходимых компонентов 3D принтера, управления шаговыми двигателями при помощи драйверов a4988 или DRV8825, используется во многих кастомных 3D принтерах.

Предохранитель на 5А для дополнительной защиты компонентов платы;
На плате имеются разъёмы для подключения 5 шаговых двигателей (например: A4988, DRV8825);

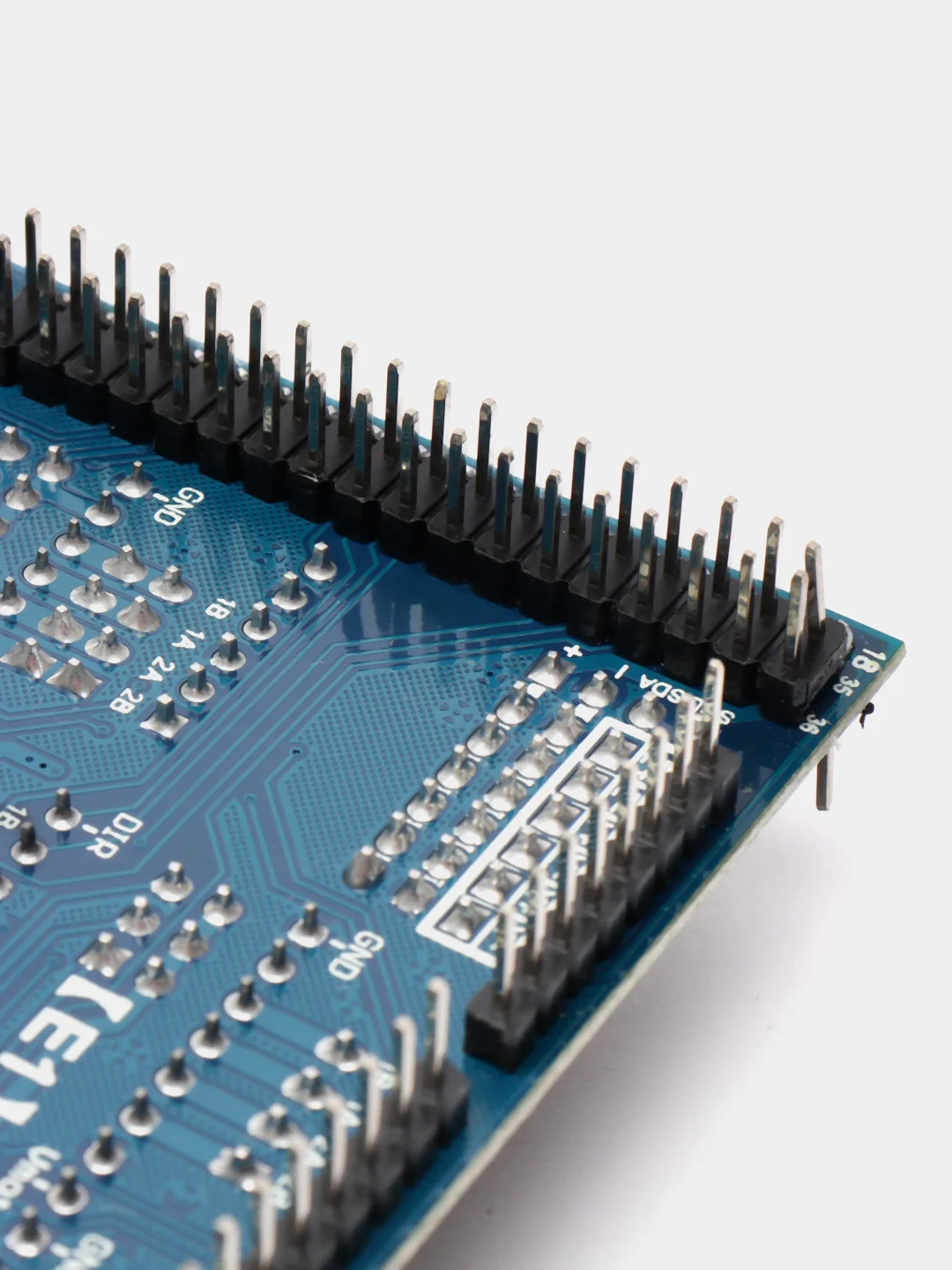

I2C и SPI разъёмы для будущего расширения;
Возможность подключения разъемов для SD карт, LCD дисплеев;
Плата имеет светодиоды индикации нагрева печатного стола и экструдера;
На оси Z сдвоенный разъём для одновременного подключения 2-х двигателей от 1-го драйвера;
Подогрев стола управляется дополнительными предохранителями 11 A;
Мощность: 200 Вт;
Входное напряжение: 12 В;
Размеры платы: 101 х 60 мм.

Описание

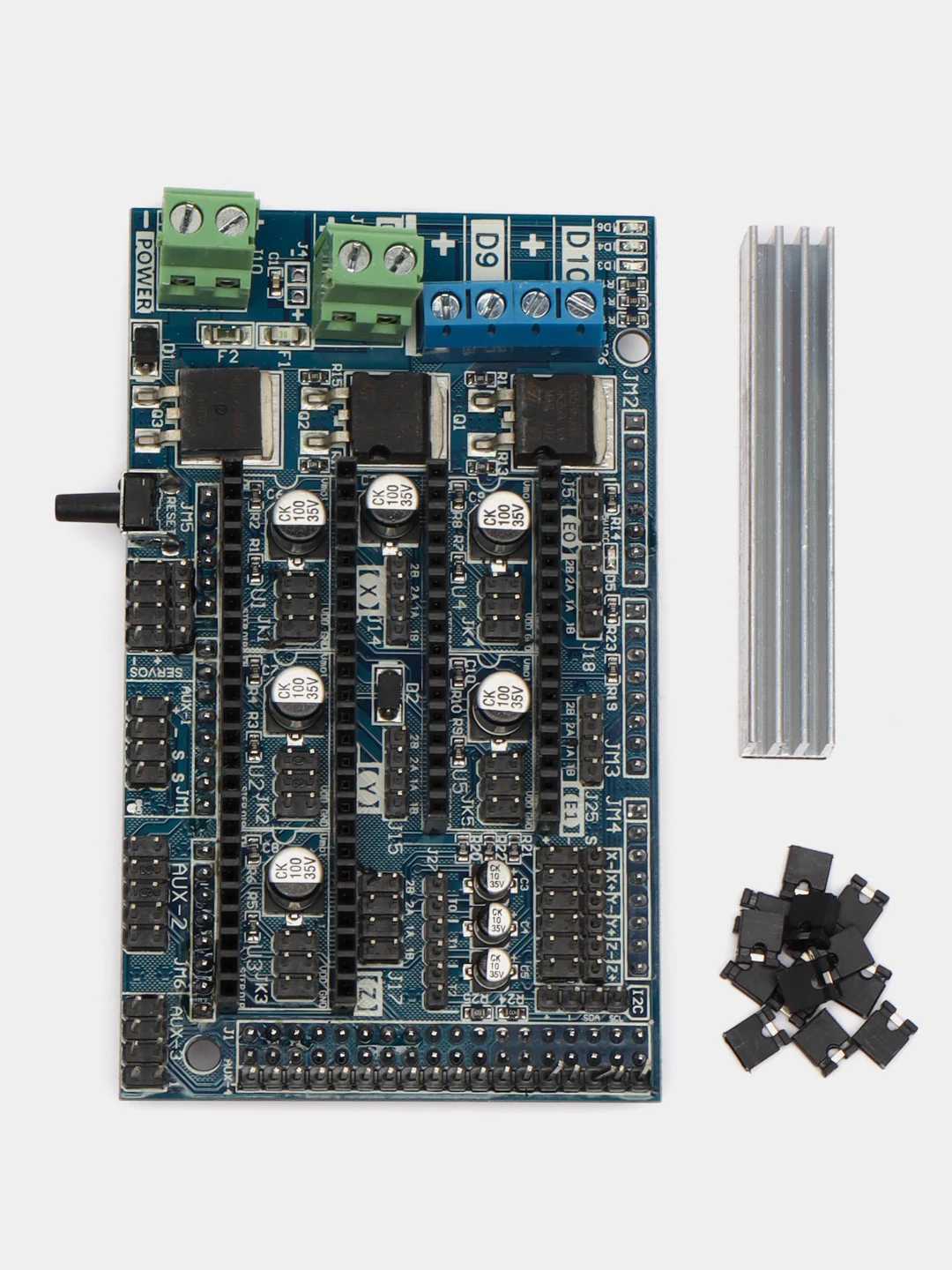

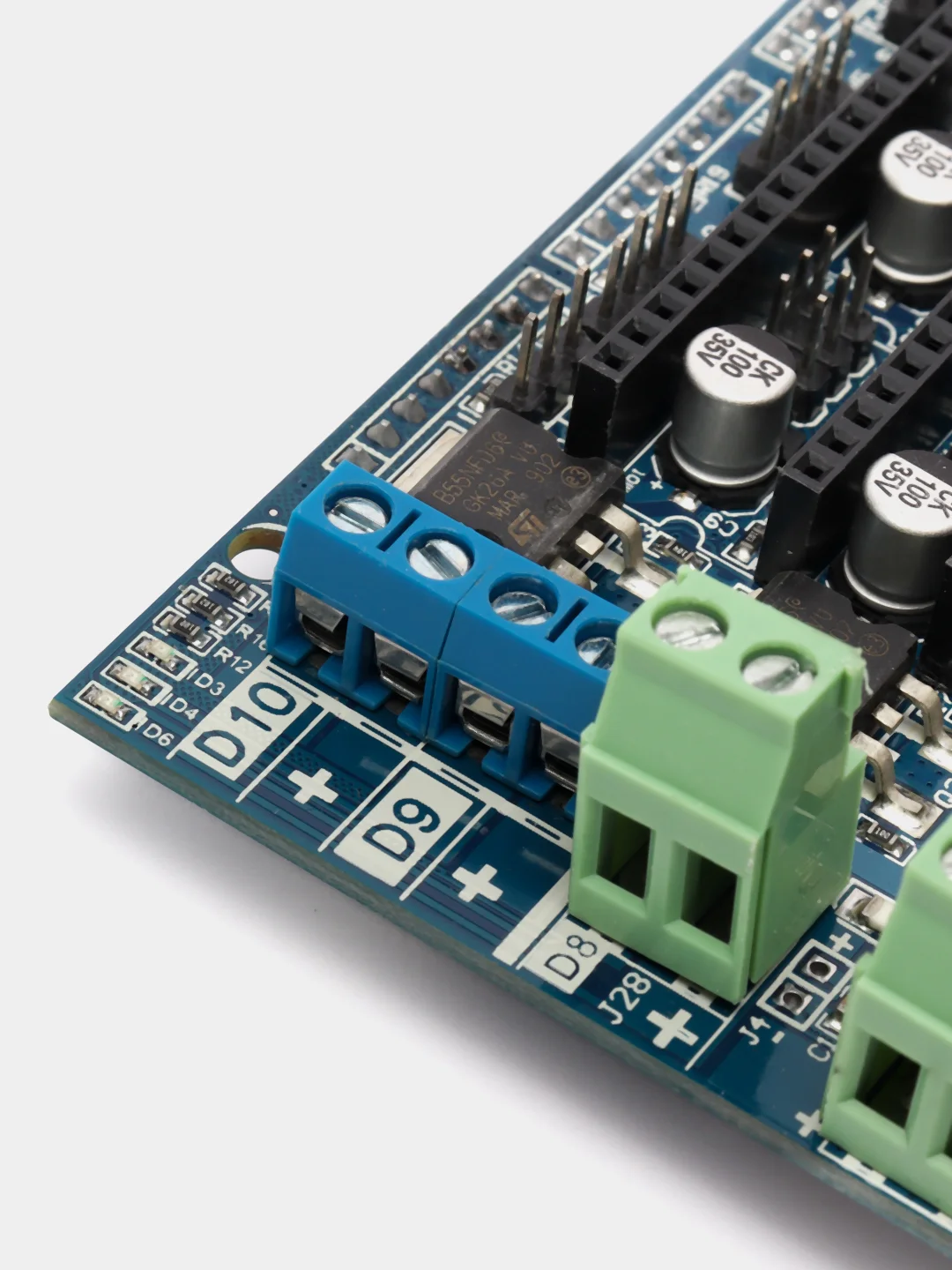

Обновленная версия потерпела изменения в некоторых компонентах, теперь они выполнены в SMD и не дадут возможности обламать мосфеты или защитку случайным образом. Шилд имеет обратную совместимость с Ramps1.4, поэтому в самих прошивках если нет выбора 1.5 или 1.6 можете смело выбирать 1.4 версию, все основные контакты на своих местах. Мосфеты имеют повышенную мощность до 270Ватт, они защищены цельным длинным радиатором. Под деление шага в комплекте имеется набор джамперов.
