Описание

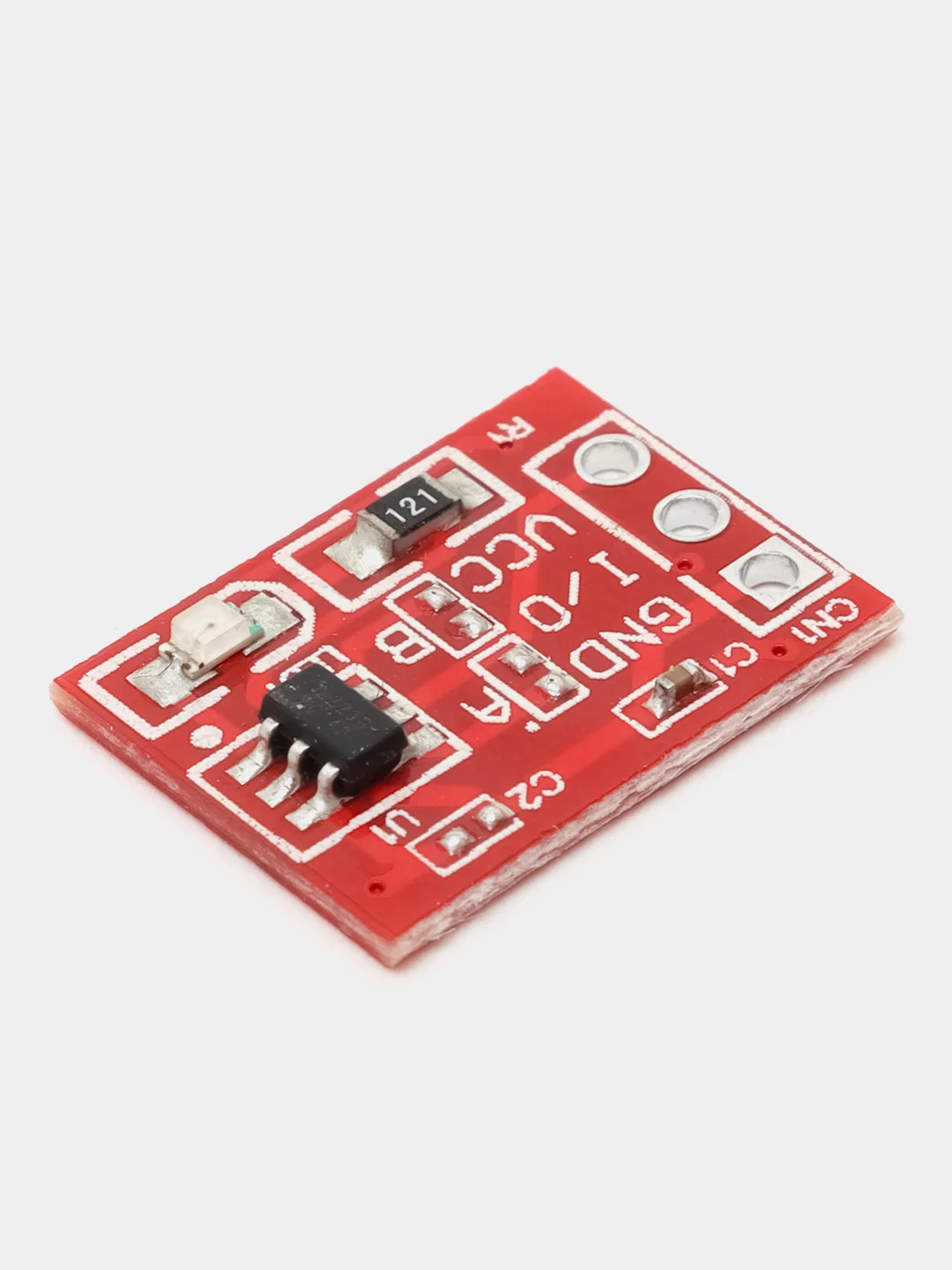

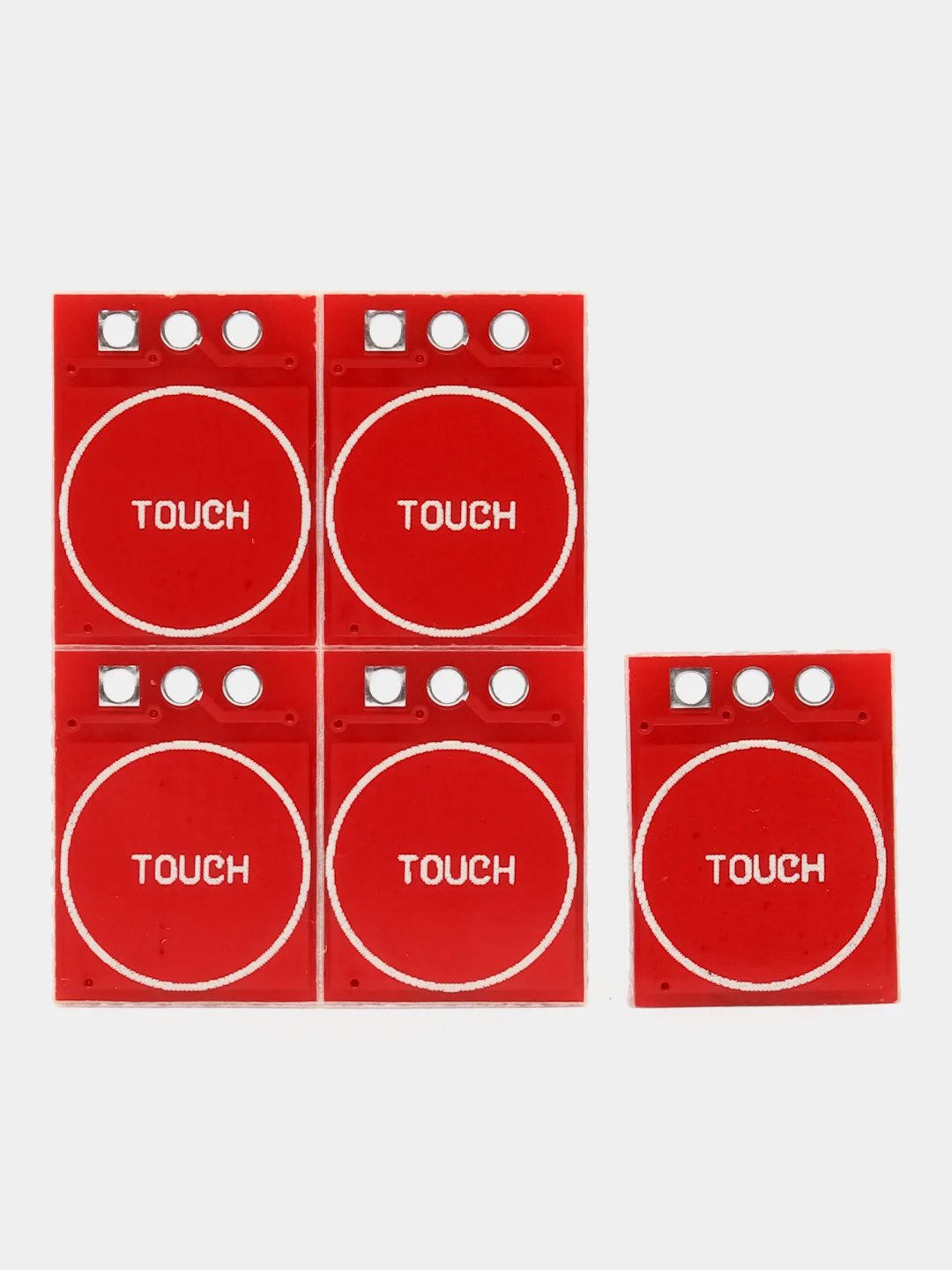

Крохотный модуль цифрового сенсорного датчика предназначен для активации устройств с помощью касания. С помощью данного модуля можно заменить обычные тактовые кнопки. Также модуль можно использовать для управления светильниками, лампами, контроля уровня воды в какой-либо емкости (пластиковая бочка или аквариум) и т.д. Сенсорный датчик может реагировать как на простое прикосновение, так и на прикосновение через стекло или пластик (толщиной до 3 мм).
Применение сенсорного датчика TTP223:
- Замена обычных кнопок и выключателей
- Сенсорный выключатель (touch switch)
- Выключатель для водонепроницаемых приборов
- Датчик касания
Модуль сенсорной кнопки можно использовать как триггер (кнопка с фиксацией). Регулируется чувствительность датчика с помощью дополнительной емкости (от 1 до 50 пФ), которую можно установить с помощью пайки.
Подается питание от внешнего источника питания, платы Arduino или другого микроконтроллерного устройства. Диапазон напряжения питания модуля составляет от 2,5 до 5,5 В.
Технические параметры

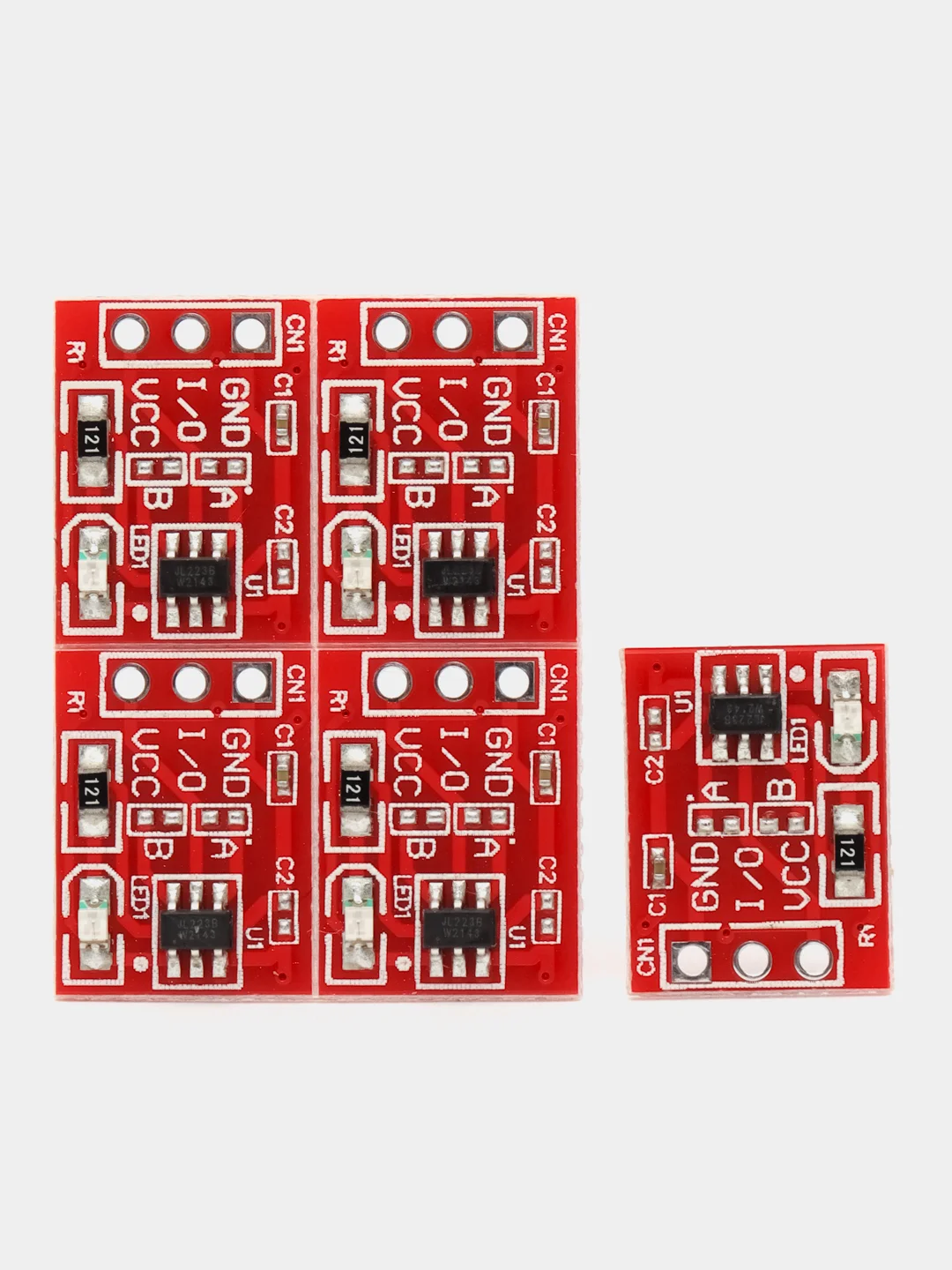

- Модуль собран на микросхеме TTP223B;
- Напряжение питания модуля: 2.5 – 5,5 В;
- Потребляемый ток при 5V (без светодиода): 11 мкА “холостой”, 15 мкА “нажат”
- Потребляемый ток при 3.3V (без светодиода): 7 мкА “холостой”, 9 мкА “нажат”
- Заявленный ток в режиме сна: 1.5-3 мкА
- Максимальный ток цифрового выхода: 8 мА
- Чувствительность: 0 – 50 пФ;
- Расстояние срабатывания: около 5 мм на воздухе, также работает через неметаллы (пластик, дерево, картон и т.д.)
- Режим работы по умолчанию: кнопка без фиксации, сигнал при нажатии 0 (HIGH)
- Время отклика (режим пониженного энергопотребления): 220 мс;
- Время отклика (активный режим): 60 мс;
- Размеры платы, мм: 11*15
