Описание

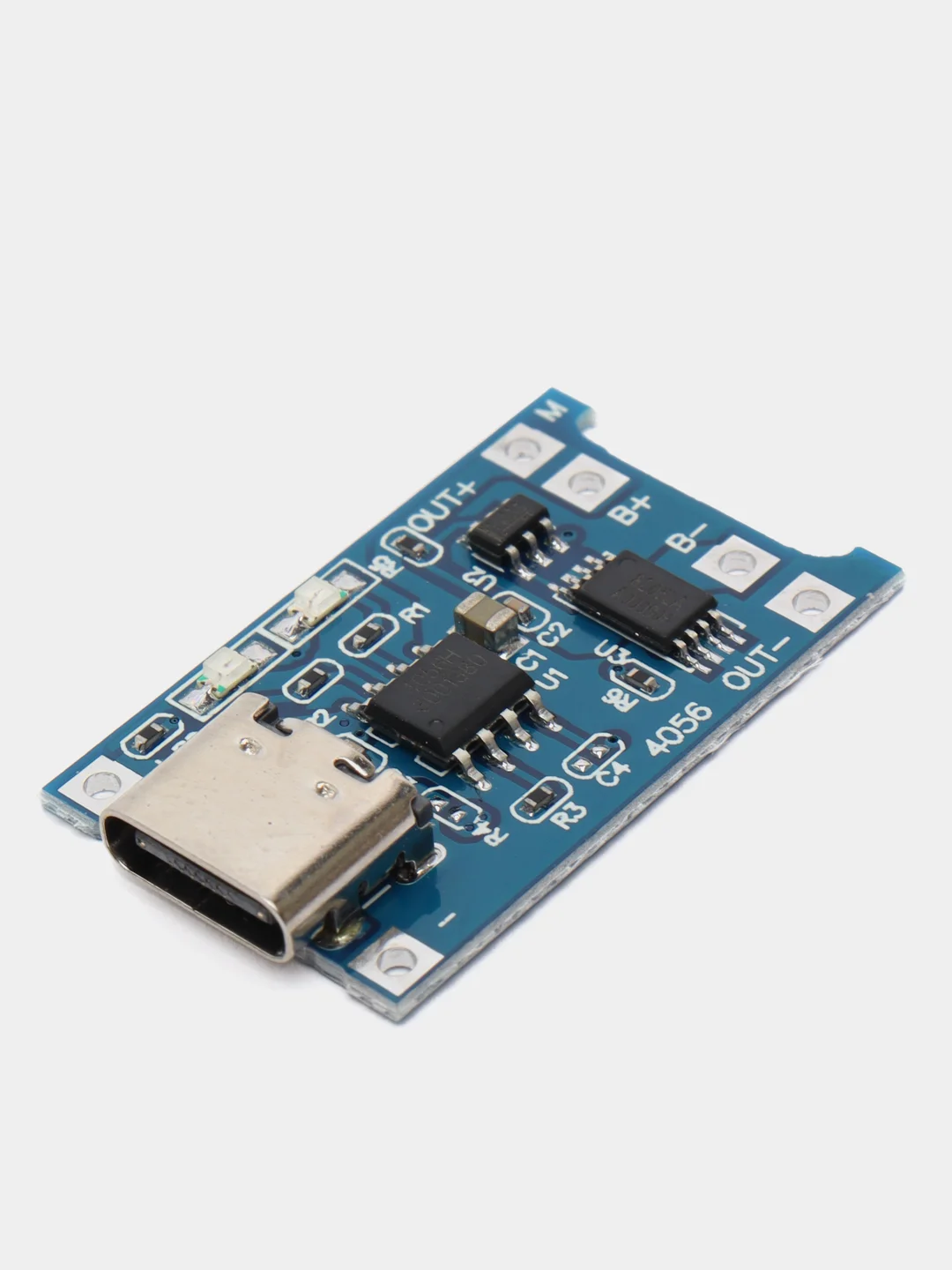

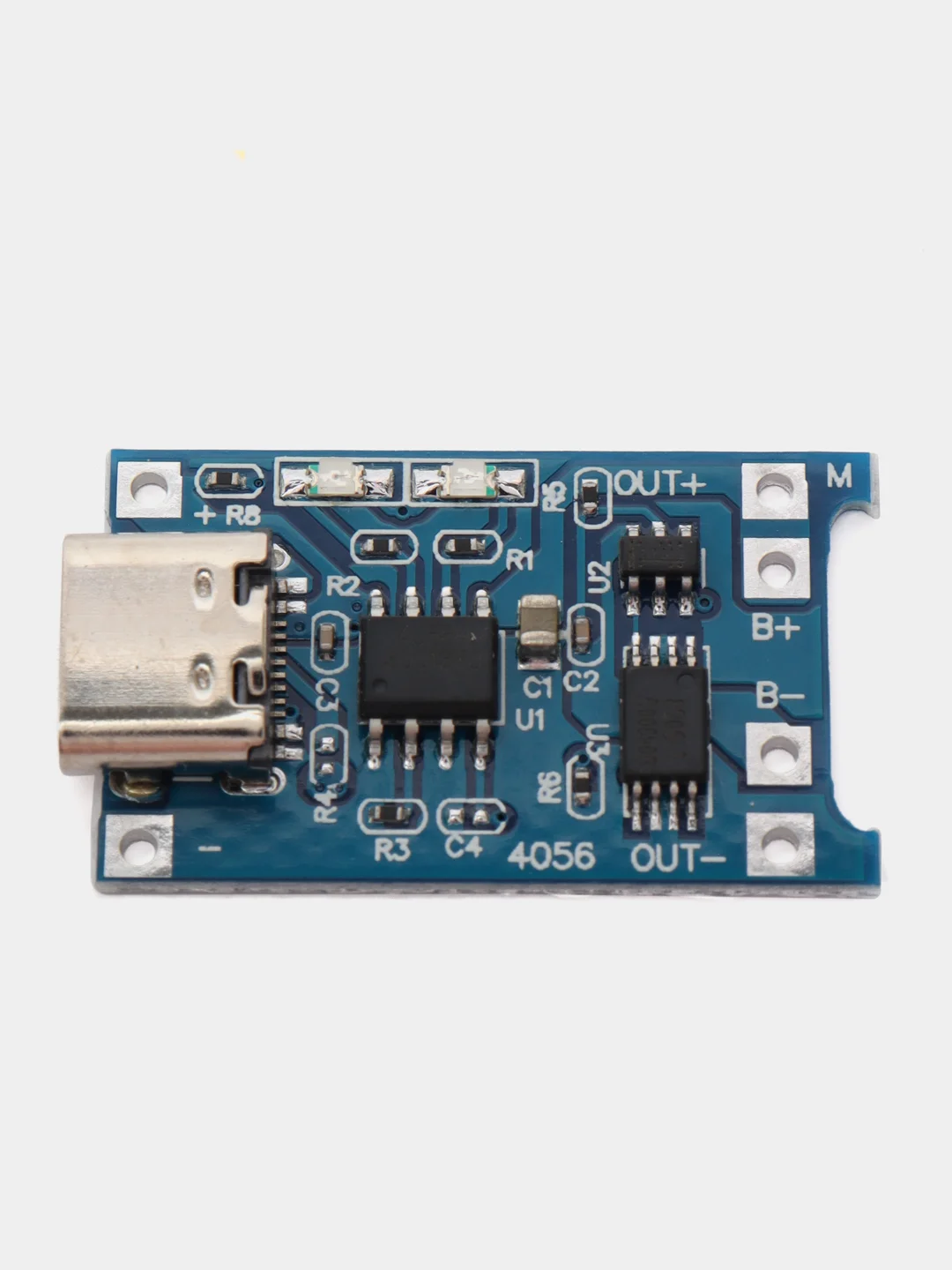

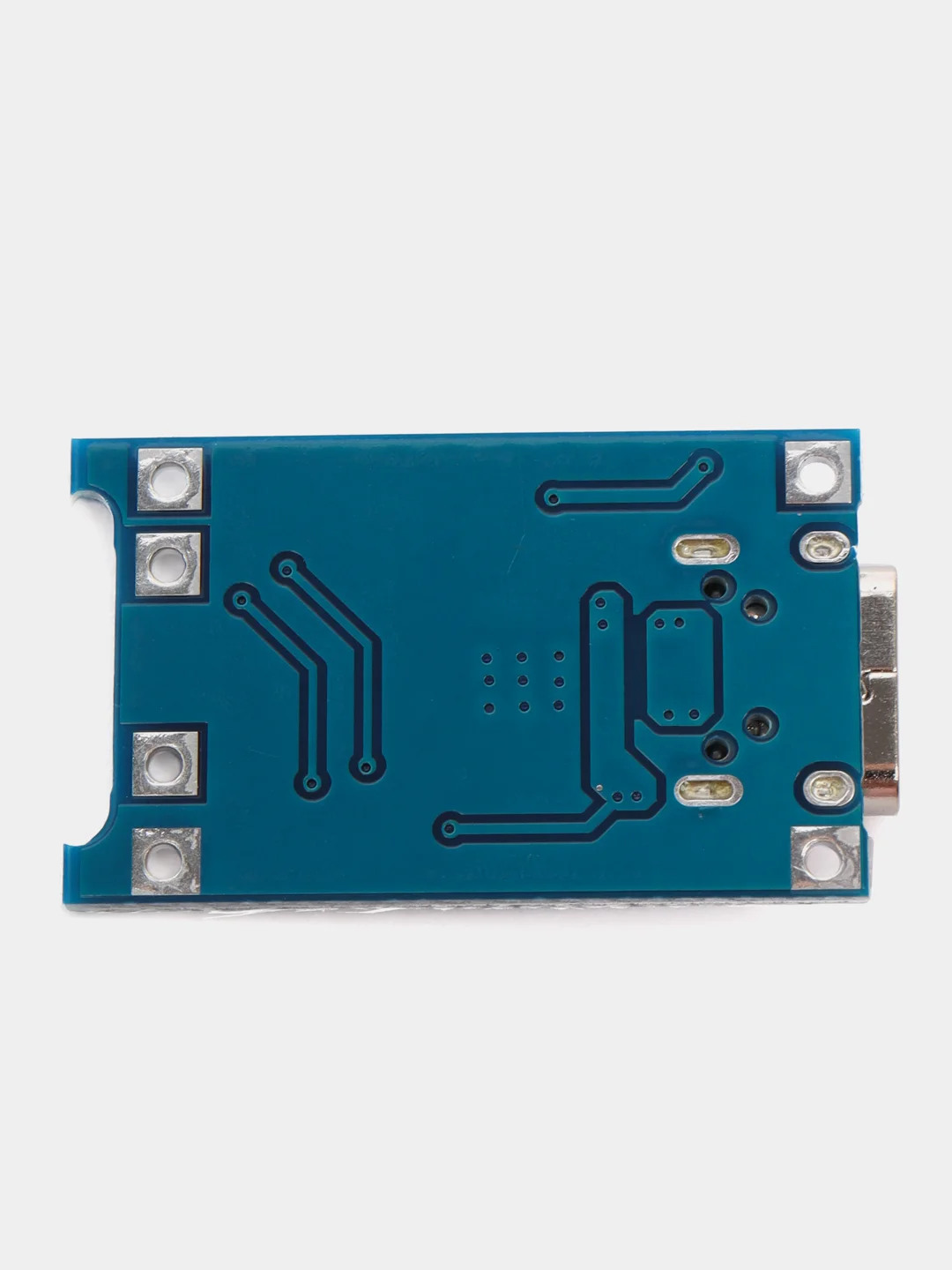

Модуль позволяет заряжать Li-Ion аккумуляторы (как защищённые так и незащищённые) от порта USB посредством кабеля USB Type-C. Собрана зарядка на базе специализированного контроллера заряда TP4056.
Питание USB Type-C продублировано контактами на плате.
Принцип работы: При подключении питания без аккумулятора, загорается красный светодиод, а синий периодически помаргивает. При подключении разряженного аккумулятора, красный светодиод гаснет и загорается синий — начинается процесс заряда. Пока напряжение на аккумуляторе меньше 2,9V, ток заряда ограничен величиной 90-100мА. С повышением напряжения выше 2.9V, ток заряда резко возрастает до 800мА с дальнейшим плавным повышением до номинала 1000мА. При достижении напряжения 4,1V, ток заряда начинает плавно снижаться, в дальнейшем происходит стабилизация напряжения на уровне 4,2V и после уменьшения зарядного тока до 105мА светодиоды начинают периодически переключаться, показывая окончание заряда, при этом заряд всё равно продолжается с переключением на синий светодиод.
Переключение идёт в соответствии с гистерезисом контроля напряжения аккумулятора. Номинальный ток заряда задаётся резистором 1,2кОм. При необходимости, ток можно уменьшить увеличивая номинал резистора согласно спецификации контроллера.
R (кОм) I (mA) 10 130 5 250 4 300 3 400 2 580 1.66 690 1.5 780 1.33 900 1.2 1000
Красный светодиод — индикация процесса заряда аккумулятора.
Синий светодиод — индикация окончания заряда аккумулятора.
Защита от токовой перегрузки — двухступенчатая и срабатывает, если:
— ток нагрузки превышает 27 А в течение 3 мкс
— ток нагрузки превышает 3 А в течение 10 мс
