Описание

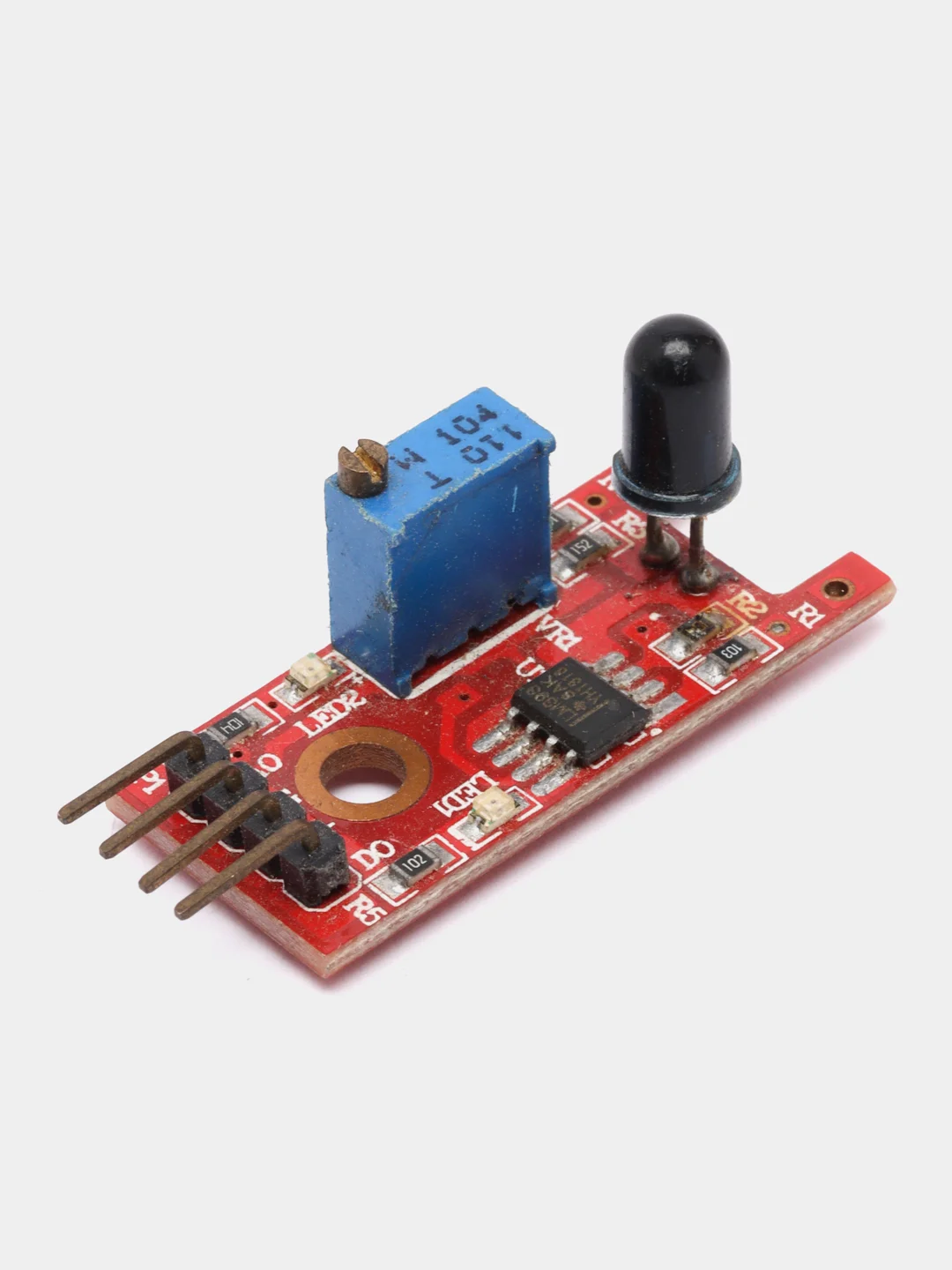

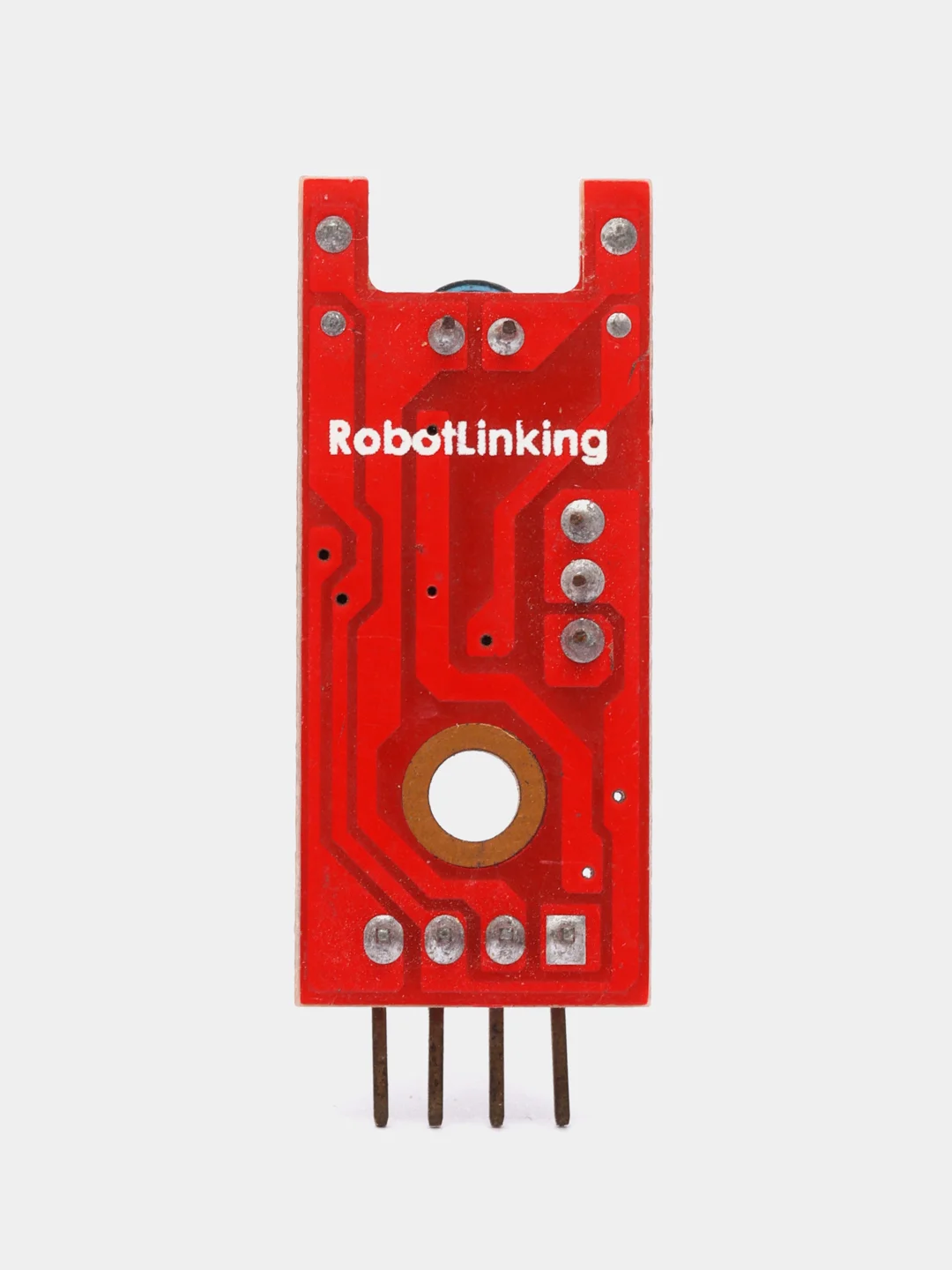

Модуль датчика пламени SensorFlame-YG1006 предназначен для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).
Рекомендуется для создания различных робототехнических проектов, обучения конструированию различных систем мехатроники и программированию, а также для конструкторских хобби.
Модуль датчика пламени реагирует на инфракрасное излучение (открытый огонь). Воспринимающим элементом датчика служит фотодиод, который наиболее чувствителен к длинам волн от 760 нм до 1100 нм.
Может датчика пламени SensorFlame-YG1006 может использоваться в газовых, солярочных, бензиновых горелках имеющих электроподжиг. В этом случае дуга создаваемая высоким напряжением поджигает топливо, а автоматика управляющая поджигом получает данные от датчика пламени определяет загорелось ли топливо и прекращает работу электроподжига. В дальнейшем происходит управление подачей топлива и контроль наличия пламени. Интересно применение модуля для небольшого робота-пожарного.
Технические характеристики
Напряжение питания (Vcc): 3.5 - 5.5 В
Диапазон чувствительности 760 нм - 1100 нм
Угол обнаружения пламени: 60 °
Сигнал на выходе компаратора LM393: 15 мА
Два выхода: DO цифровой (0 или 1) и AO аналоговый
Размеры: 36 x 16 мм
Масса: 5 г
Датчик чувствителен к обычному свету.
Расстояние тестирования 80 см, чтобы не повредить датчик, чем больше пламя, тем больше должно быть расстояние.
- Датчик имеет два выхода: AO (аналоговый) и DO (цифровой) и легко подключается к платам Arduino.
- Модуль реагирует на открытое пламя. Воспринимающим элементом датчика служит фотодиод получающий инфракрасное излучение.
- В качестве порогового элемента цифрового выхода использован компаратор LM393.
- На плате имеется 2 светодиода — индикации питания и индикации выхода с компаратора при обнаружении огня.
- Регулировка порога переключения цифрового выхода осуществляется подстроечным резистором на плате датчика.

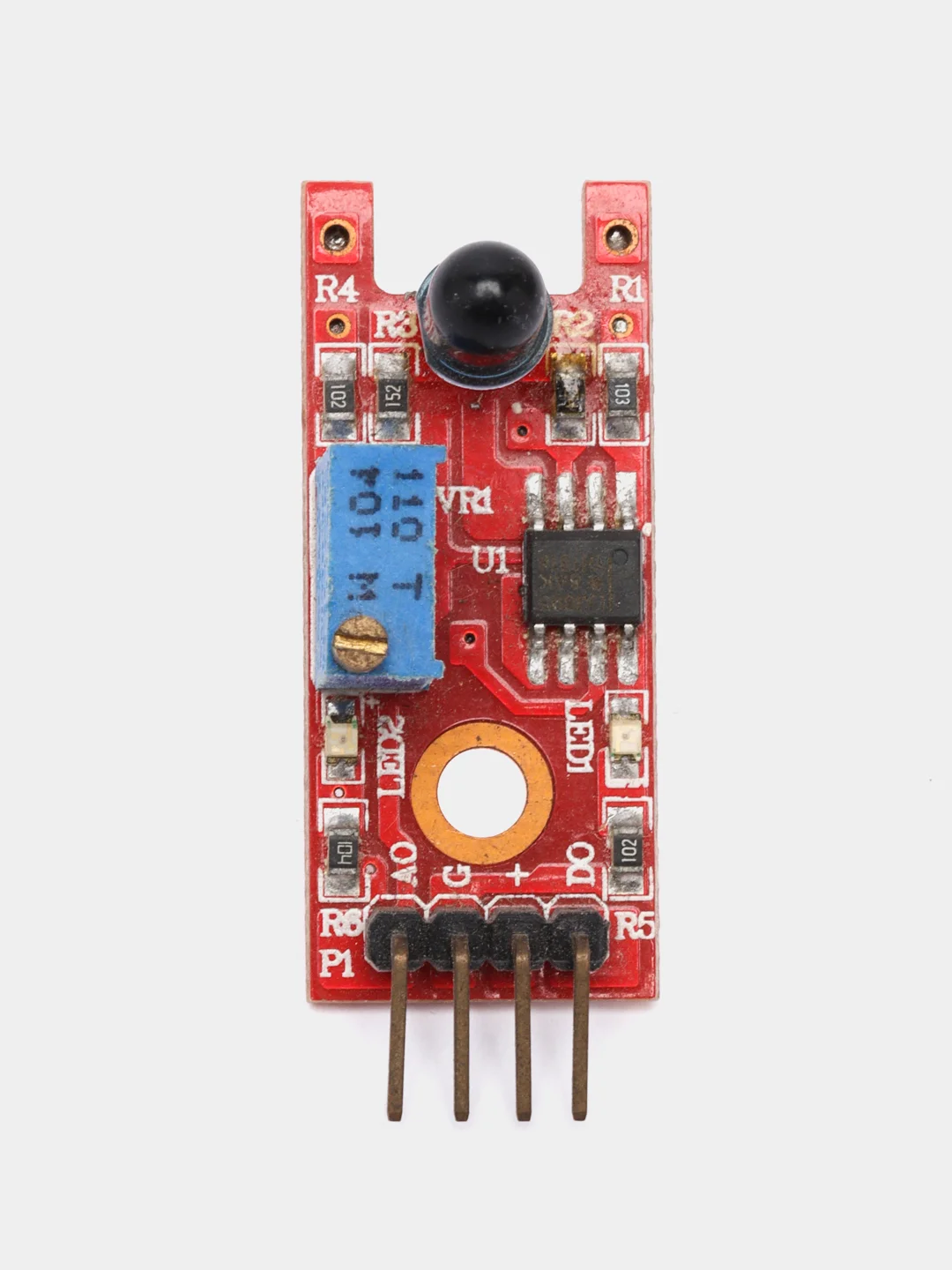

Обозначение выводов датчика
Вывод с меткой «AO» –> аналоговый выход (в режиме реального времени выходное напряжение сигнала реагирует на тепловое сопротивление)
Вывод с меткой «G» –> GND минус питания
Вывод с меткой «+» –> Vcc плюс питания
Вывод с меткой «DO» –> цифровой выход (когда температура достигает определенного порога, срабатывает выход высокого и низкого порога, сигнализируя об огне)
При использовании только цифрового сигнала (трех контактов кроме A0), что является самым простым применением, модуль датчика пламени соединяют жгутом со специальными модулями расширения Ардуино содержащие ориентированные на такие подключения группы контактов.
Это удобно при отработке сложных схем. Модули расширения выбираются в соответствии с типом платы контроллера Ардуино
- Для Arduino MEGA таким шилдом является коммутационная плата Mega Sensor Shield V2.0
- Для Arduino Nano таким шилдом является коммутационная плата расширения ввода/вывода Arduino Nano Shield V3.0
- Для Arduino UNO таким шилдом является коммутационная плата Arduino Sensor Shield V5.0
При этом используют контакты модулей расширения входящие в область digital IO ports разделенные на группы по три. Порядок размещения контактов в группах совпадает с расположением контактов модуля. Кроме цифрового сигнала модули расширения позволяют подключить аналоговый сигнал.
Работа модуля датчика огня
Фотодиод соединен со входом компаратора выполненного на микросхеме LM393. С помощью подстроечного резистора выполняется настройка порога срабатывания компаратора. Так устанавливается чувствительность датчика огня. При обнаружении пламени яркостью выше установленной при настройке на выходе D0 будет высокий уровень напряжения. Если огня нет или его яркость мала, то на выходе D0 низкий уровень. На аналоговый выход поступает усиленный сигнал фотодиода.
Индикация модуля
Индикатор L1 сообщает о подаче питания. Индикатор L2 сообщает о срабатывании датчика и формировании на выходе D0 высокого уровня. Светодиод L2 облегчает настройку модуля.
