Описание

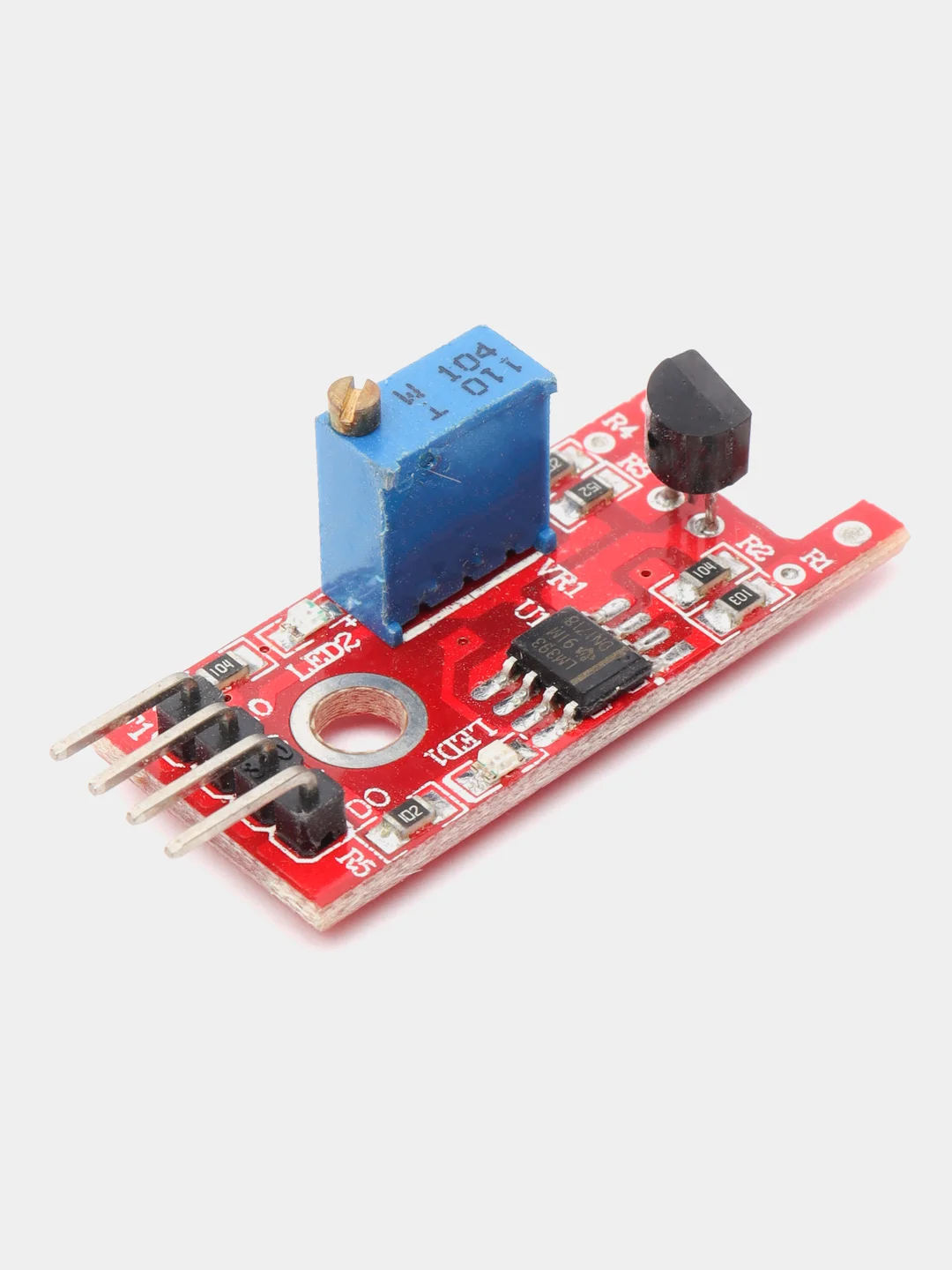

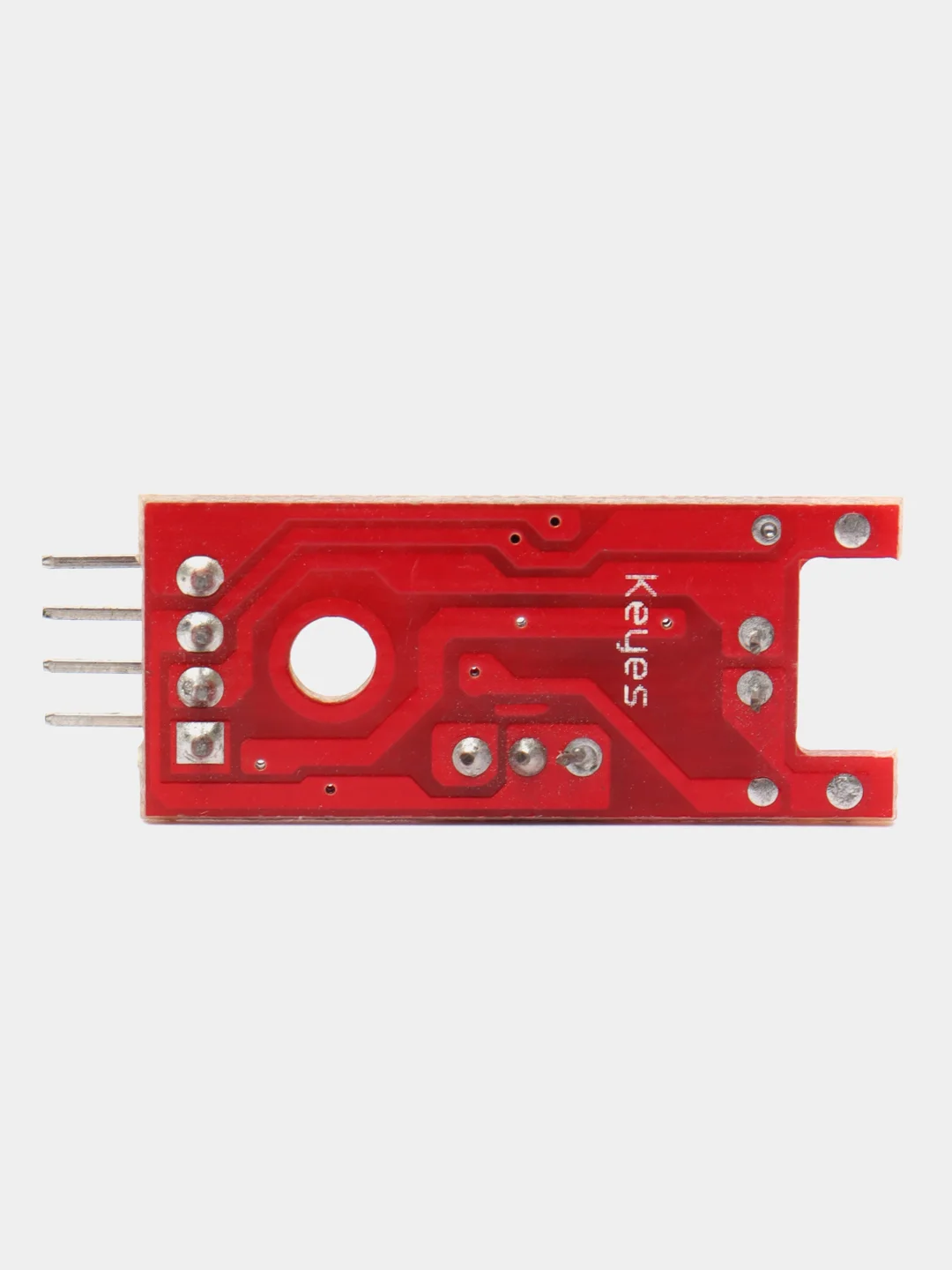

Модуль датчика касания KY-036 позволяет оснастить приборы функцией сенсорной кнопки. В качестве сенсорной поверхности используется металлическая деталь напоминающая обычную кнопку, корпус электроприбора или другие металлические элементы конструкции.
Основной элемент схемы - транзистор дарлингтона. Касание пальца базы транзистора приводит к его открыванию.
Характеристики:
- Питание 5 В
- Составной транзистор Дарлингтона KSP13
- Компаратор LM393
- Подстроечный резистор
- Размеры 16 x 43 x 15 мм
Схема подключения:

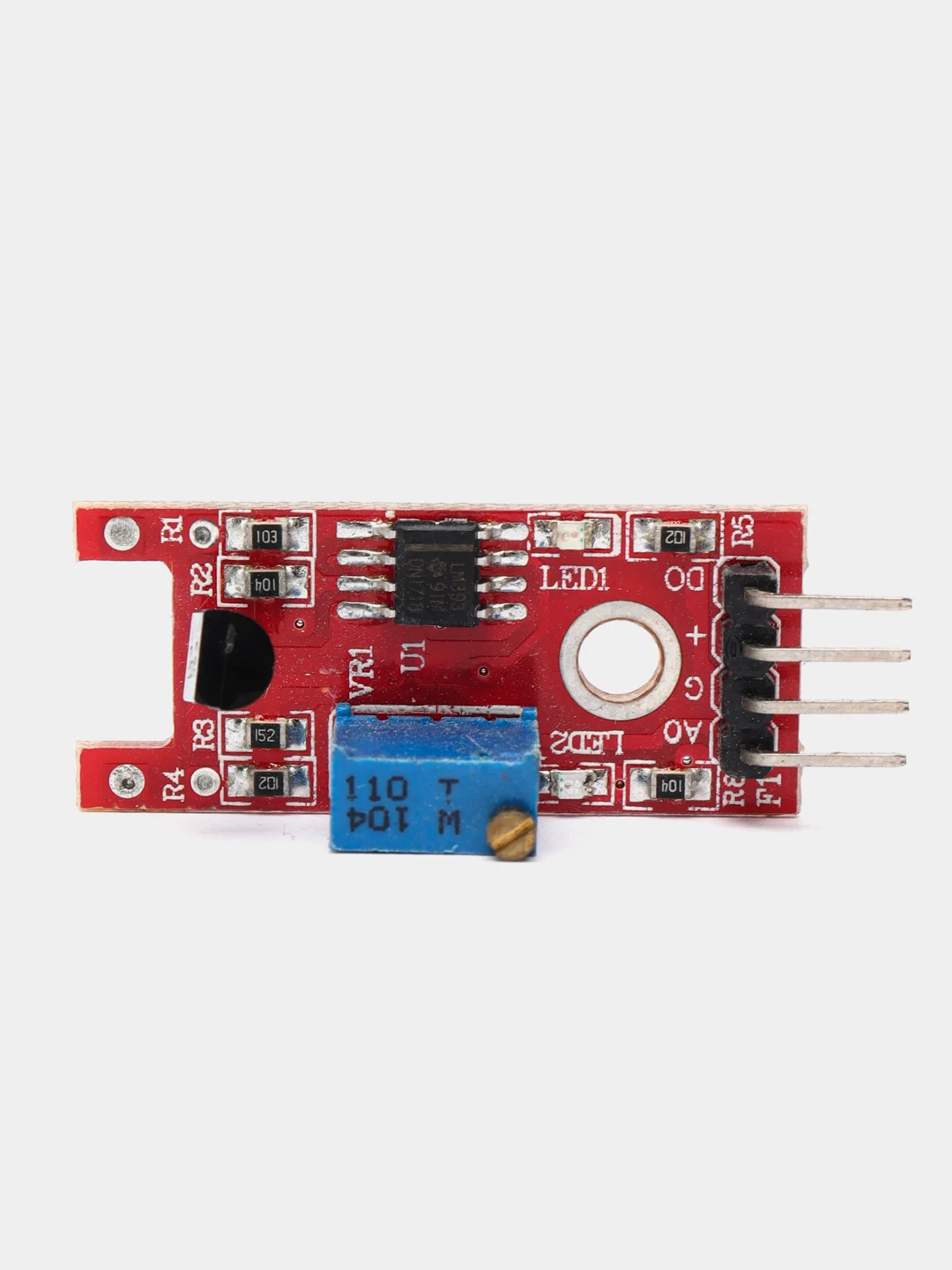

Обозначения контактов подключения на плате датчика.
- A0 — аналоговый выход
- G — земля
- + — питание +5В
- D0 — цифровой выход
Датчик касания KY-036 имеет два выхода: один цифровой, другой – аналоговый. Их можно использовать как одновременно, так и по отдельности.
Цифровой выход выдаёт логический 0 если касания нет и логическую 1, если касание есть. А на аналоговом выходе, в случае наличия прикосновения, напряжение уменьшается, а при его отсутствии достигает 5В. Датчик настраивается подстроечным резистором.
