Mosfet модуль драйвера триггерного переключателя с ШИМ регуляцией.
Драйвер на базе 2-х Mosfet мощных полевых транзисторах D4184. Модуль Mosfet транзистора (силовой ключ) имеет долгий срок службы, прост в управлении. Позволяет получить ШИМ до 36 Вольт.
Схема триггера реализована на двух Mosfet-транзисторах, включенных параллельно. Управление осуществляется подачей на вход триггера напряжения 3,3 В - 20 В. Это позволяет управлять нагрузкой как непосредственно от микроконтроллера без применения промежуточных драйверов, так и внешними сигналами от различных источников управляющего напряжения.
Триггер на МОП-транзисторах с ШИМ регуляцией может управлять оборудованием высокой мощности, двигателями, лампочками, лампами LED, двигателями постоянного тока, мини-насосами, электромагнитными клапанами.
Триггер Mosfet-Trigger-15A может быть подключен к порту ввода-вывода микроконтроллера, интерфейсу ПЛК, источнику постоянного тока.

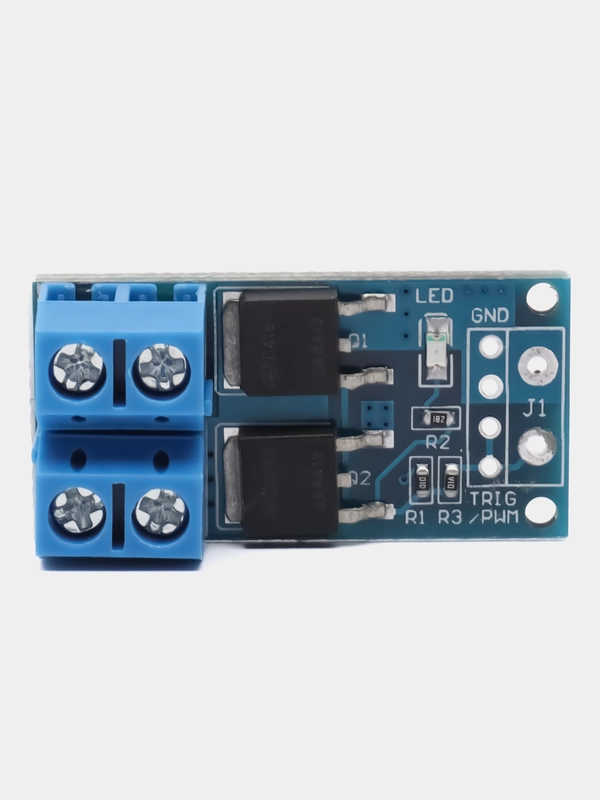

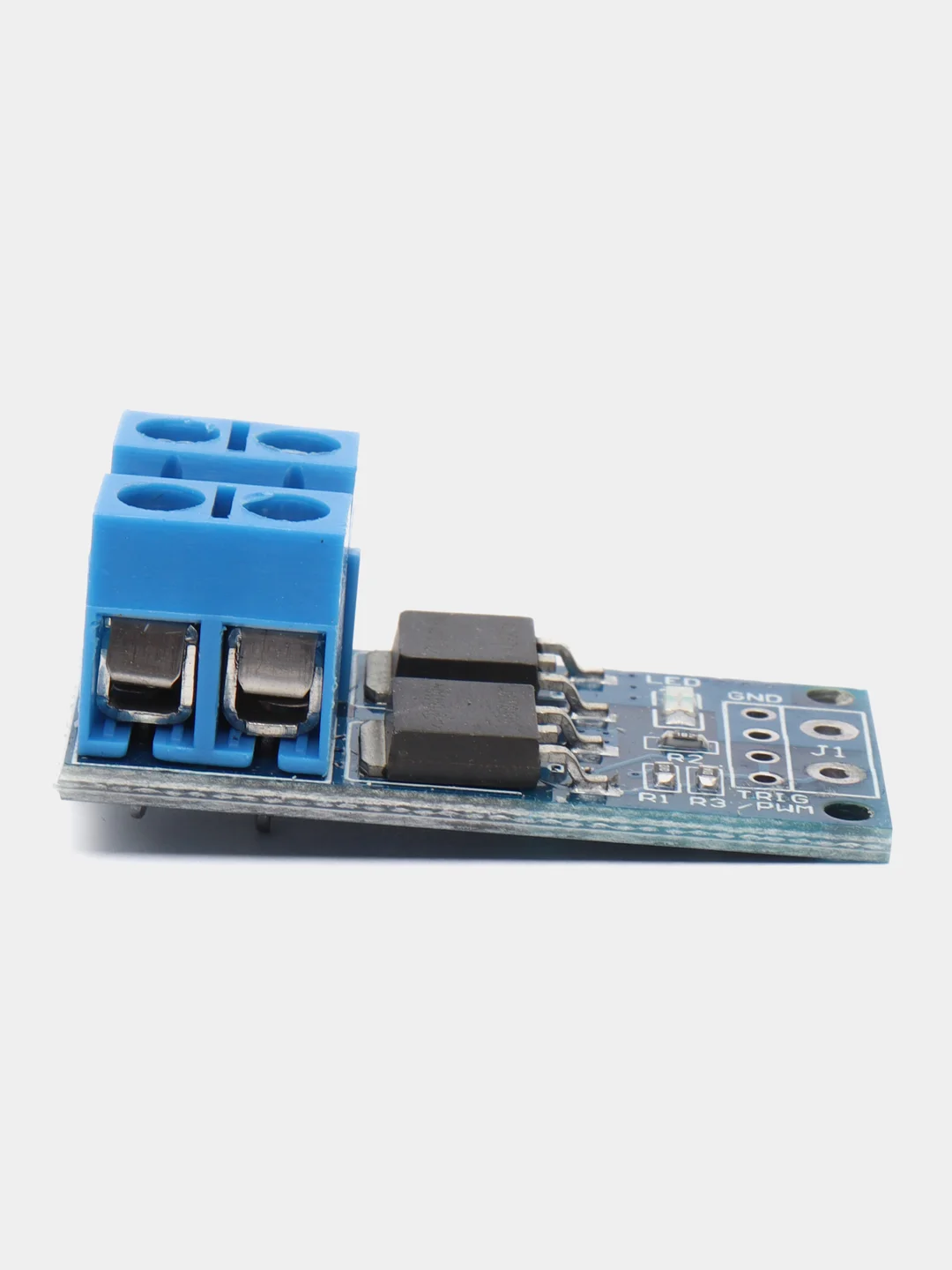

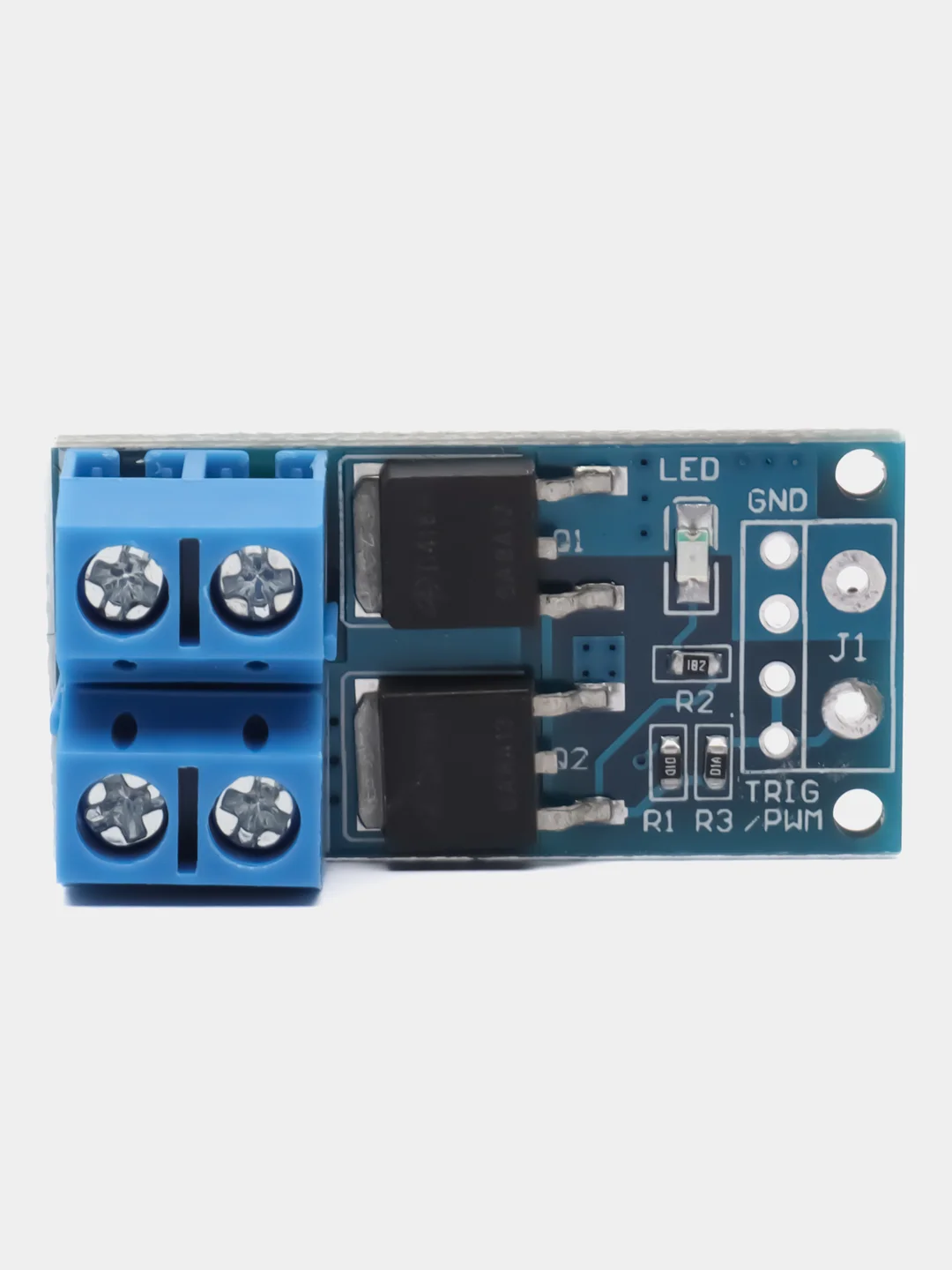

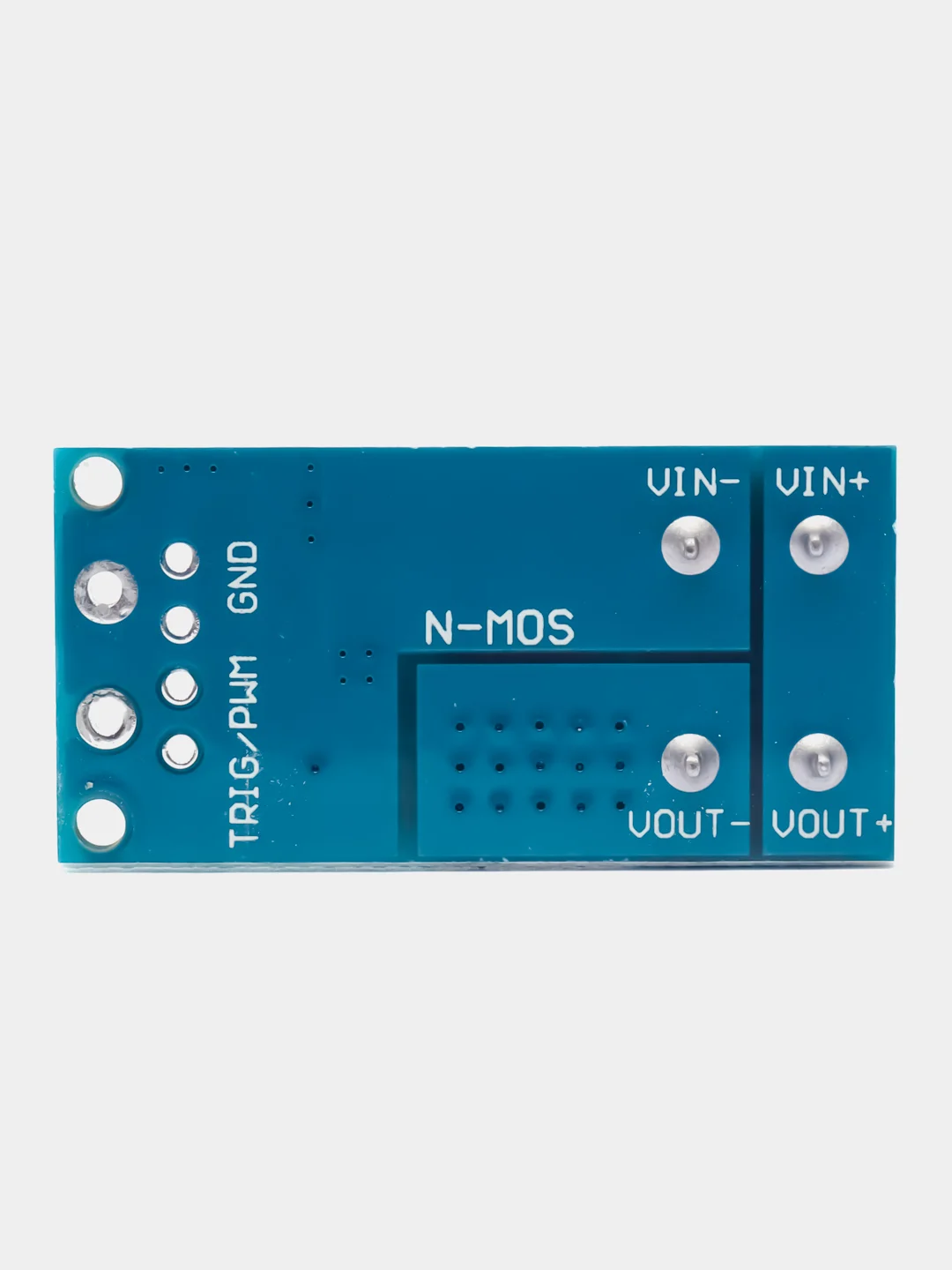

Вход коммутируемого напряжения обозначен как VIN+ и VIN-, выход к нагрузке - OUT+ и OUT-, соответственно. Сигнал управления подается на вход TRIG/PWM; GND — общий провод.
Характеристики:
- Рабочее напряжение триггера: от 3.3 В до 36 В постоянного тока DC
- Источник сигнала триггера: цифровой высокий уровень от 3.3 В до 20 В постоянного тока DC
- Максимальный выходной ток: 15 А (без установки теплоотводящего радиатора)
- Максимальный выходной ток: 30 А (с радиатором)
- Переключение может осуществляться с частотой от 0 до 20 кГц
- Максимальная мощность: 400 Вт
- Рабочая температура: от -40 до 85 °C
- Размеры: 34 х 17 х 12 мм
Применение:
- Регулировка частоты вращения коллекторного электродвигателя постоянного тока
- Плавное изменение яркости уличного освещения в зависимости от времени суток и интенсивности дневного света
- Управление электромеханическими клапанами бытового и промышленного назначения
- Регулировка яркости светодиодных фонарей, прожекторов и др. осветительных систем
- Разработка систем коммутации электромагнитных клапанов на базе микроконтроллеров Arduino
