Описание

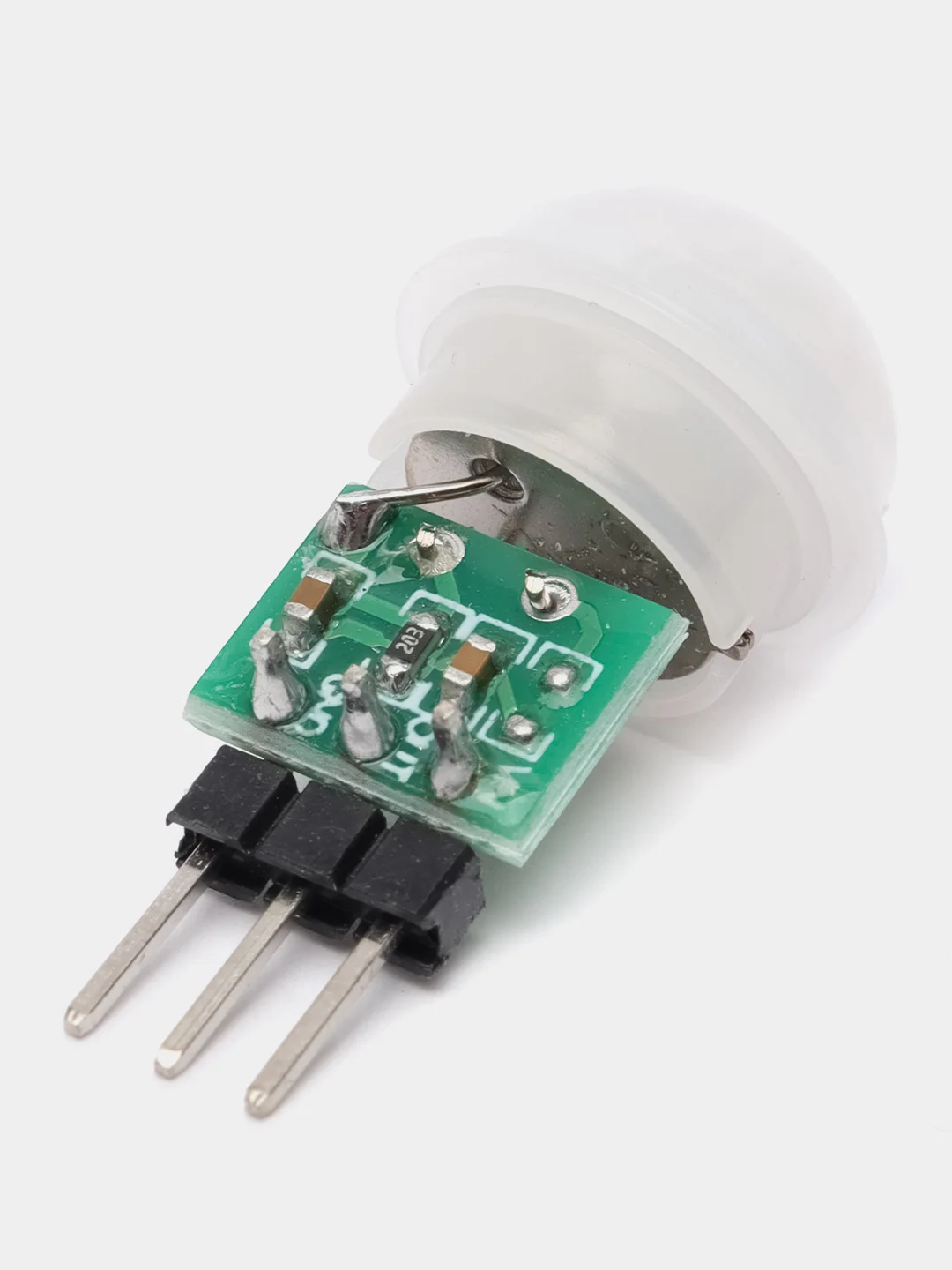

Особенностью данного модуля в отличие от HC-SR501 является его очень малые размеры (25х13*13мм), а так же то что AM312 может работать только в “H режиме”.
- H – режим при котором датчик фиксирует все движения объекта после срабатывания, т.е. после каждого нового обнаружения движения таймер обнуляется и отсчет до появления на выходе 0 начинается сначала. Используется для систем освещения. При однократном срабатывании на выходе OUT появляется 1 на срок 2 сек (±20%).
Характеристика:
- Датчик PIR-sensor: AS312
- Микросхема PIR controller: нет
- Угол обнаружения: 100°
- Дистанция обнаружения: от 3 до 5 метров
- Сигнал на выходе (OUT): Высокие(1) и низкие(0) уровни в 3.3V TTL логике
- Длительность сигнала при обнаружении (OUT): 2 сек
- Напряжение питания модуля: 2,7 – 12V
- Ток потребления в режиме ожидания: менее 50мкА
- Ток потребления: 0,1 мА
- Размер модуля : 25 x 13 x 13 мм
- Размер модуля без гребенки: 19 x 13 x 13 мм
