Описание
Работа датчика тока ACS712 основана на эффекте Холла.
Датчик тока ACS712 состоит из датчика Холла и медного проводника. Протекающий через медный проводник ток создает магнитное поле, которое воспринимается элементом Холла. Магнитное поле линейно зависит от силы тока. ACS712 датчик построен на эффекте Холла и имеет линейную зависимость измеряемого тока и выходного сигнального напряжения.
- Датчика тока ACS712 интегрирован в малогабаритный корпус SOIC8, имеет гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).
- Arduino датчик RKP-ACS712-20A питается от постоянного напряжения 5 В и потребляет совсем небольшой ток 11 мА.
- Модуль способен выдерживать большие перегрузки по измеряемому току.
- Датчик тока ACS712 прост в подключении и надежен в эксплуатации.

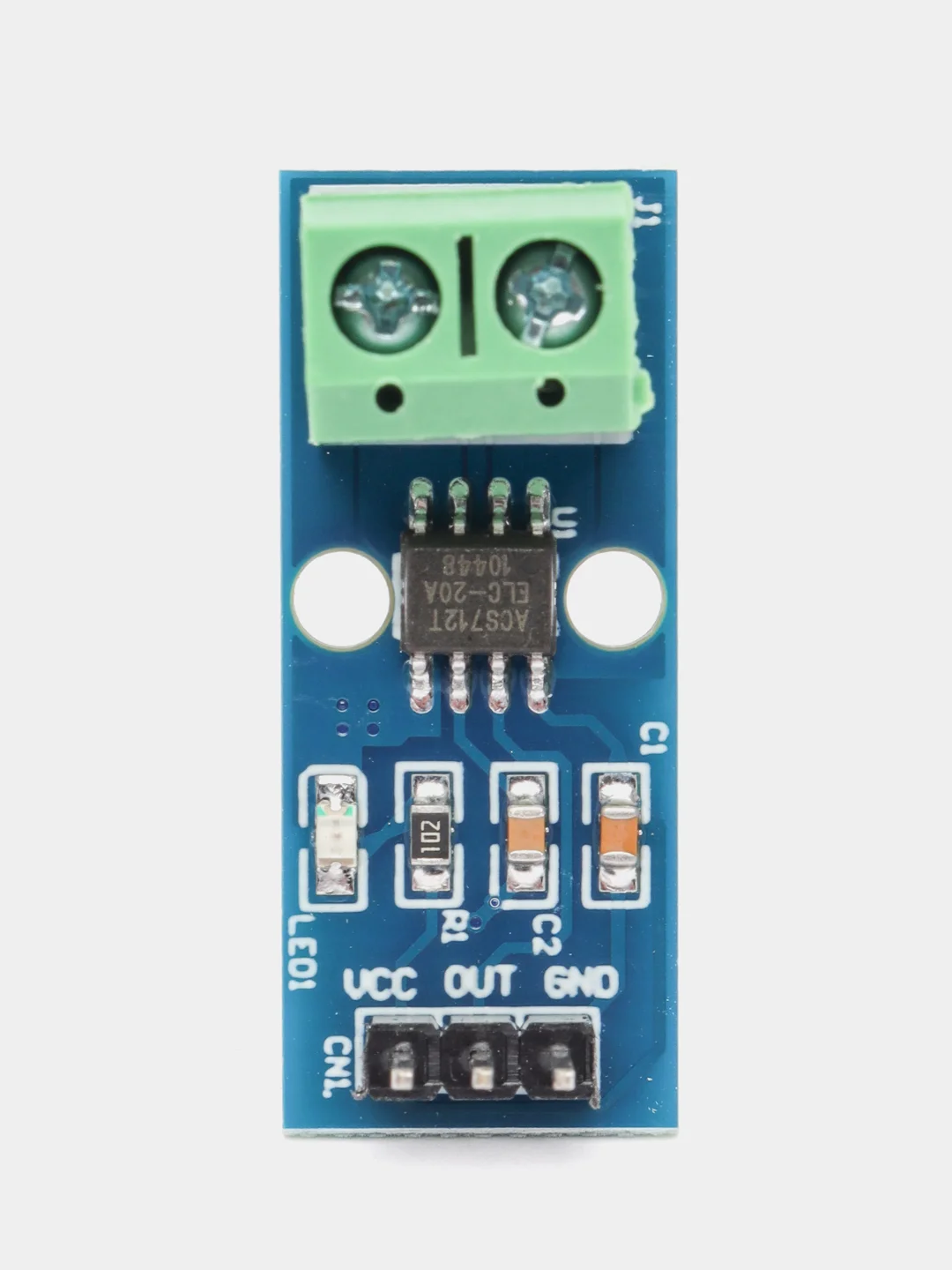

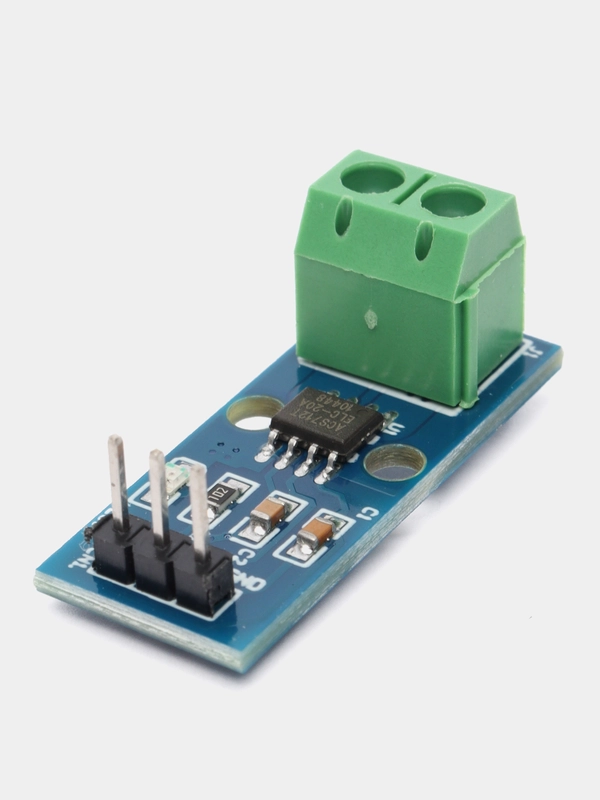

- Модуль RKP-ACS712-20A имеет на плате фильтрующий конденсатор, что позволяет уменьшить его шумовые характеристики и улучшить точность измерения.
Характеристика:
- Максимальный измеряемый ток: 20 А
- Чувствительность: 100 мВ/А
- Максимальная частота 50 кГц
- Температурный диапазон: -40°С .. +85°С
- Ток потребления не превышает: 11 мА
- Сопротивление токовой шины 1.2 мОм
- Напряжение питания: +5,0 В
- Гальваническая развязка, пробивное напряжение: 2.1 кВ
- Размеры: 31 x 13 мм
