Описание
A4988
A4988 драйвер шагового двигателя на базе микросхемы HR4998 применяется в широком спектре устройств, таких как: 3D принтеры (совместим с Arduino 3D Printer CNC Shield), лазерные граверы, станки, а также самодельные конструкции.
Особенностями A4988 являются регулируемый ток, защита от перегрузки и перегрева, пять вариантов микрошага (вплоть до 1/16-шага). Он работает от напряжения 8 - 35 В и обеспечивает ток до 1А на фазу без радиатора и дополнительного охлаждения (дополнительное охлаждение необходимо при подаче тока в 2 A).

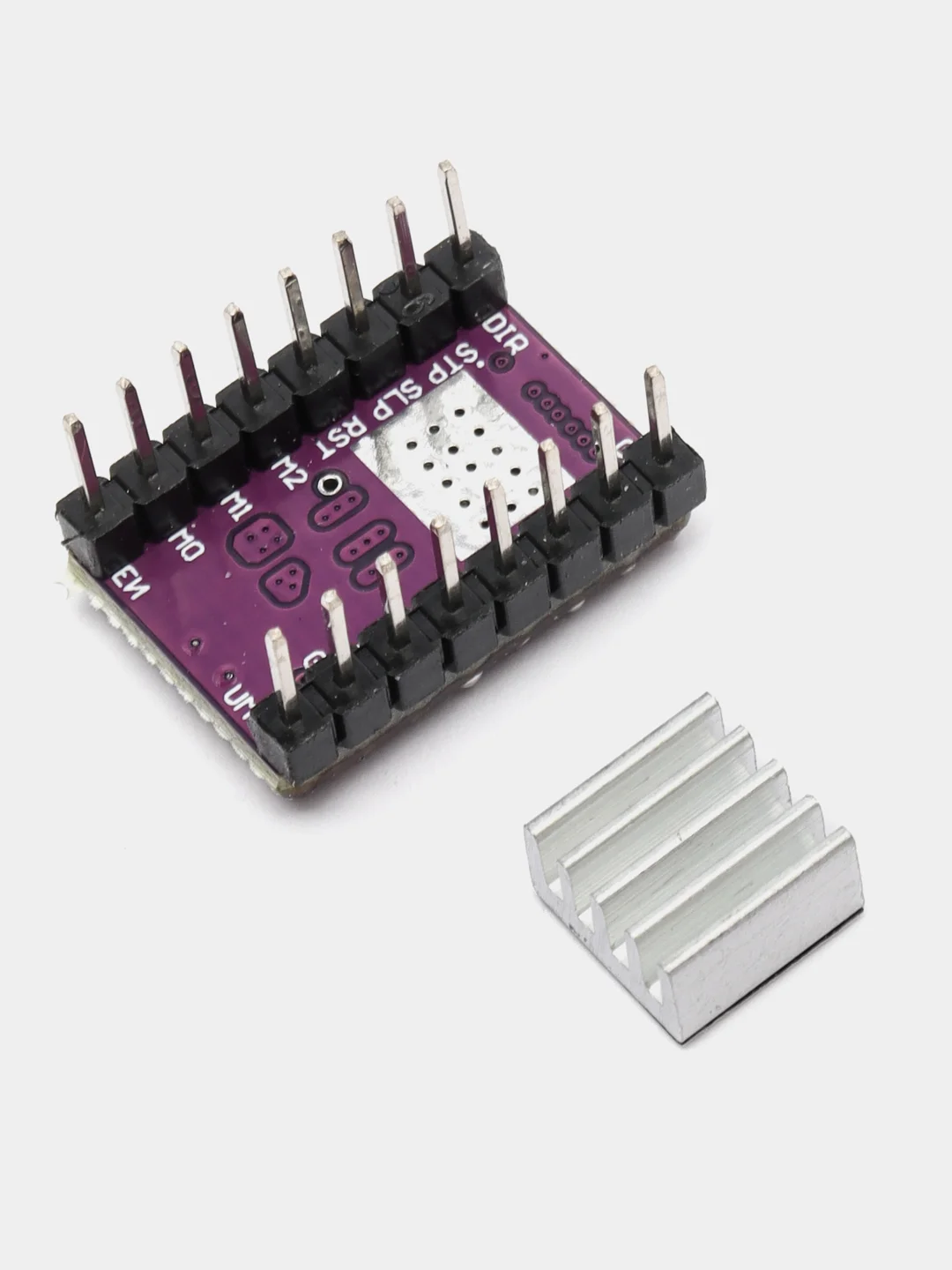

Алюминиевый радиатор в комплекте.
Характеристики:
- Напряжение питания: 8-35 В.
- Режим микрошага: 1, 1/2, 1/4, 1/8, 1/16.
- Напряжение логики: 3-5.5 В.
- Защита от перегрева: есть.
- Максимальный ток на фазу: 1 А без радиатора; 2 А с радиатором.
- Размер: 20 х 15 мм.
- Вес без радиатора: 2 гр.

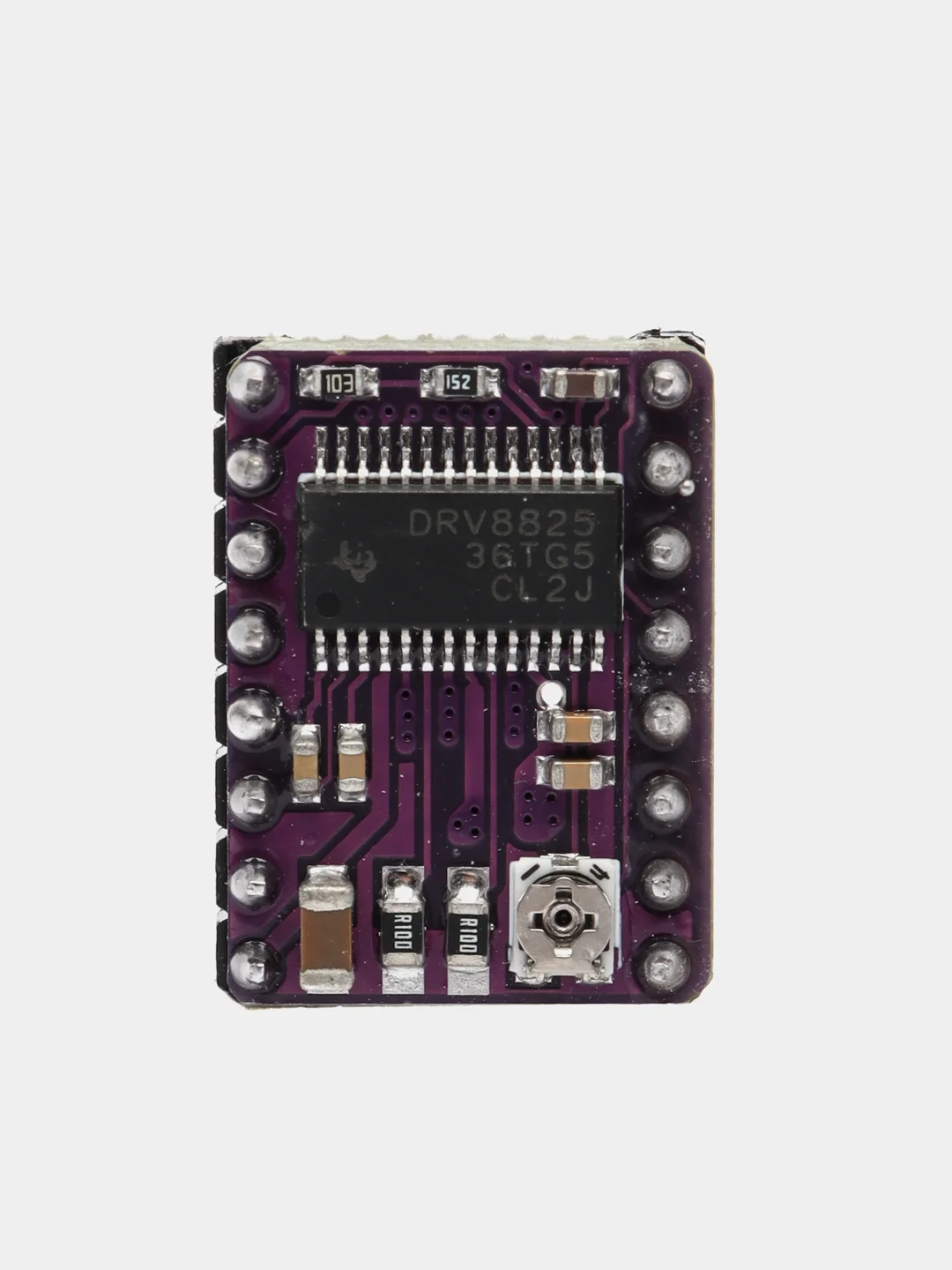

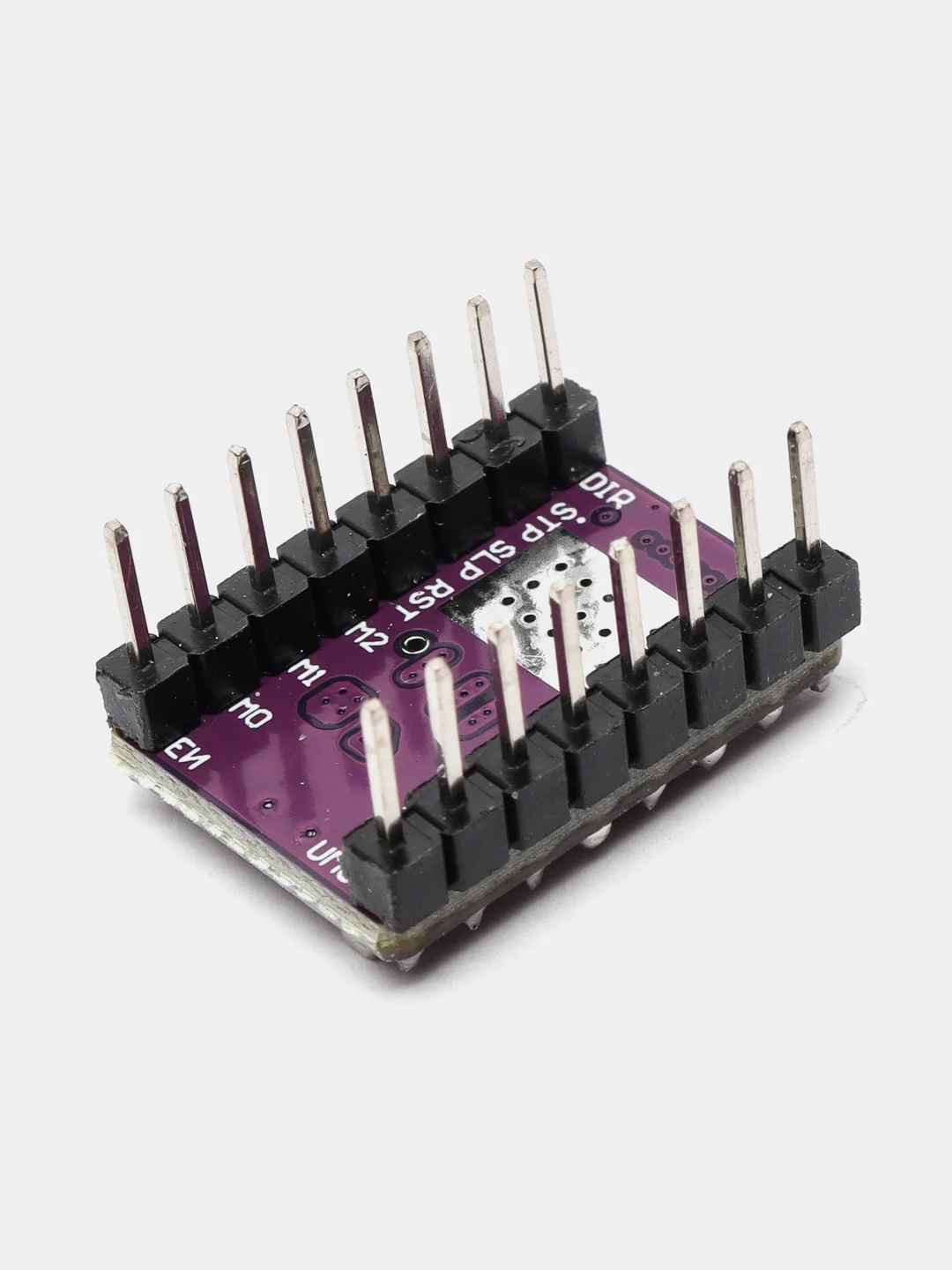

DRV8825
Драйвер шагового двигателя DRV8825 пришел на замену A4988 и может управлять биполярными шаговыми двигателями с потребляемым током до 2.2 А на обмотку (с использованием радиатора). Данный драйвер поддерживает 1/32 шага, в отличии от A4988, который способен поддерживать 1/16 шага.
Важно! На драйвере шагового двигателя DRV8825 подстроечный резистор располагается на другой стороне платы, по сравнению с A4988, поэтому обратите внимание на правильную ориентацию драйвера при установке их в разъемы плат управления.
Характеристики:
- Простое управление шагом и направлением движения.
- Шесть доступных разрешений: полный шаг, 1/2, 1/4, 1/8, 1/16, 1/32.
- Регулировка тока позволяет использовать мотор при более высоких напряжениях, чем указано в спецификации мотора.
- Рабочее напряжение до 45 В.
- Встроенный стабилизатор для питания логики.
- Может работать с 3.3 и 5 В системами.
- Защита по току, перегреву, отключение при недостаточном напряжении.
- 4-х слойная плата специально разработанная для лучшего отвода тепла.
- Электрическая и механическая совместимость с драйвером A4988.
