LM2596S понижающий регулируемый преобразователь DC 4-40B на DC 1.5-35B

4.60

(20 оценок)

Более 200 заказов

LM2596S DC-DC понижающий регулируемый стабилизатор

Эффективность преобразования (КПД): до 92%.
Частота переключения: 150 кГц.
Рабочая температура: от -40 до + 85 °C.
Влияние изменения входного напряжения на уровень выхода: ± 0,5%.
Поддержание установленного напряжения с точностью: ± 2,5%.
Входное напряжение: 3-40 В (входное напряжение должно быть выше, чем выходное напряжение более чем на 1,5 В ).
Выходное напряжение: 1,5-35 В (регулируемое).
Выходной ток: номинальный до 1А, от 1 до 2А заметно возрастает нагрев, предельный 3A (требуется дополнительный радиатор).
Размер: 45x20x14 мм.

Описание

Имеет высокий КПД. Меньше нагревается если сравнивать с модулями на линейных стабилизаторах. Источник питания может применяться в широком спектре устройств. К безусловным достоинствам относится работа в ощутимом диапазоне входного напряжения. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC-DC LM2596 с химическими источниками тока, солнечными панелями или ветряными генераторами.

Дополнив преобразователь DC-DC LM2596 трансформатором, выпрямителем и фильтром получим блок питания. На входе стабилизатора напряжение должно быть большее выходного минимум на 1.5 В. При потреблении мощности от DC-DC LM2596 более десяти Вт следует применять средства охлаждения.

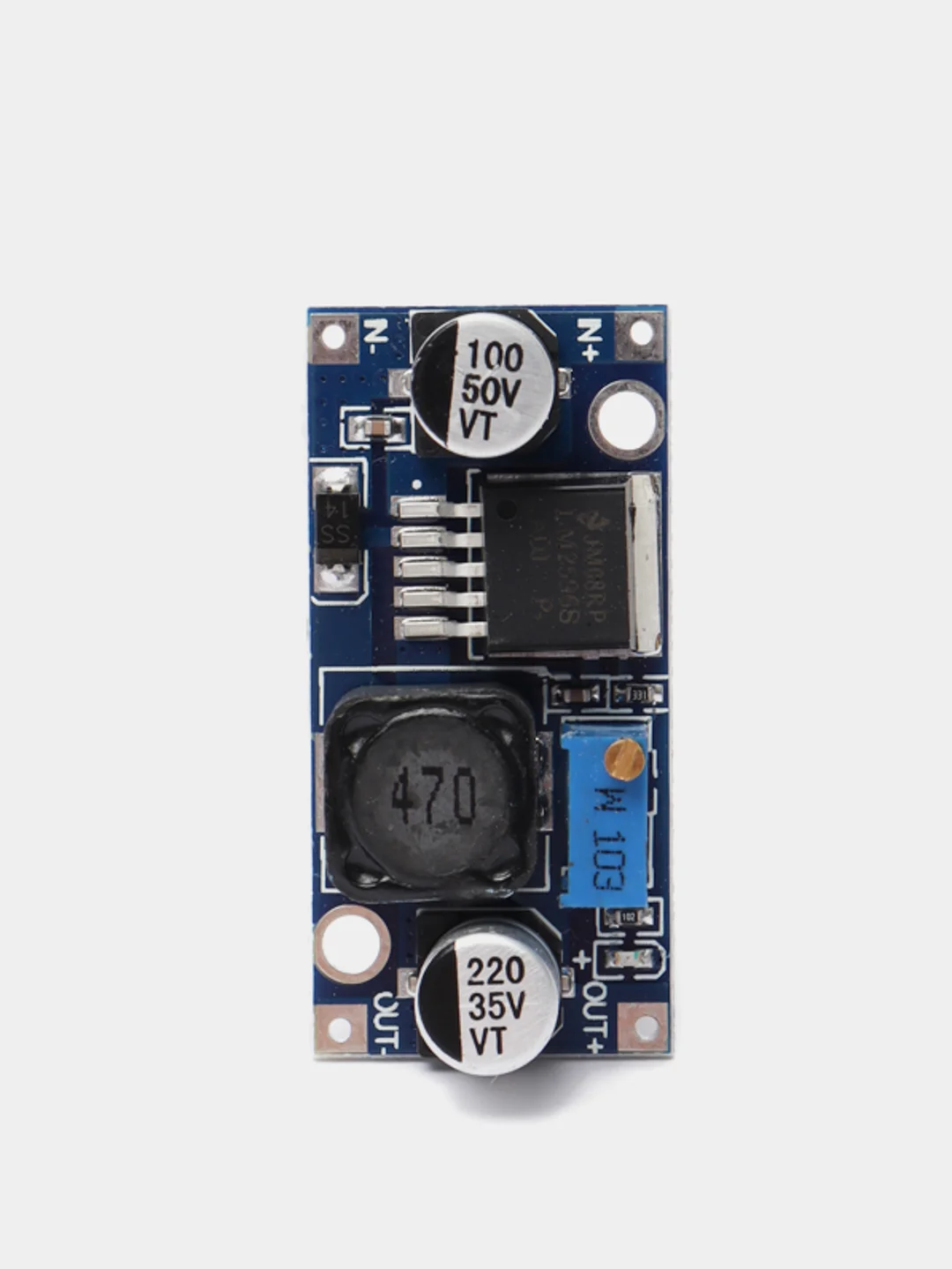

Предусмотрены крепежные отверстия под винт. Клеммников нет, провода придется паять. Под микросхемой есть отверстия с металлизацией для дополнительного отвода тепла на обратную сторону платы.

Подключается преобразователь очень просто, не стабилизированное напряжение подается на контакты модуля +IN, –IN (плюс и минус соответственно), а выходное напряжение снимается с контактов платы +OUT, -OUT.

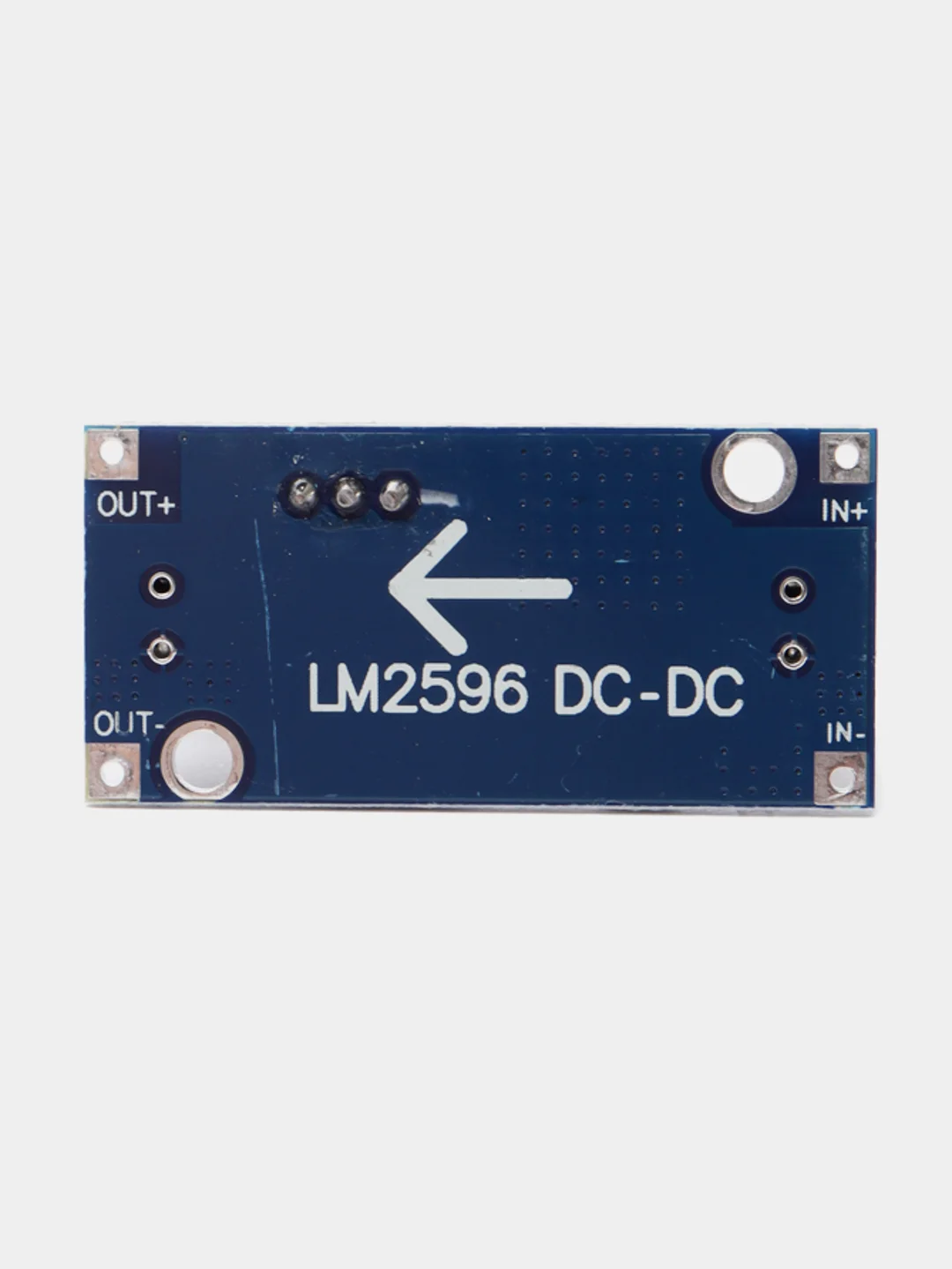

С обратной стороны есть стрелка, что указывает в какую сторону идёт преобразование.
