TM1637 светодиодный модуль дисплея для Arduino v 1.2
4.56
(9 оценок)
Более 300 заказов

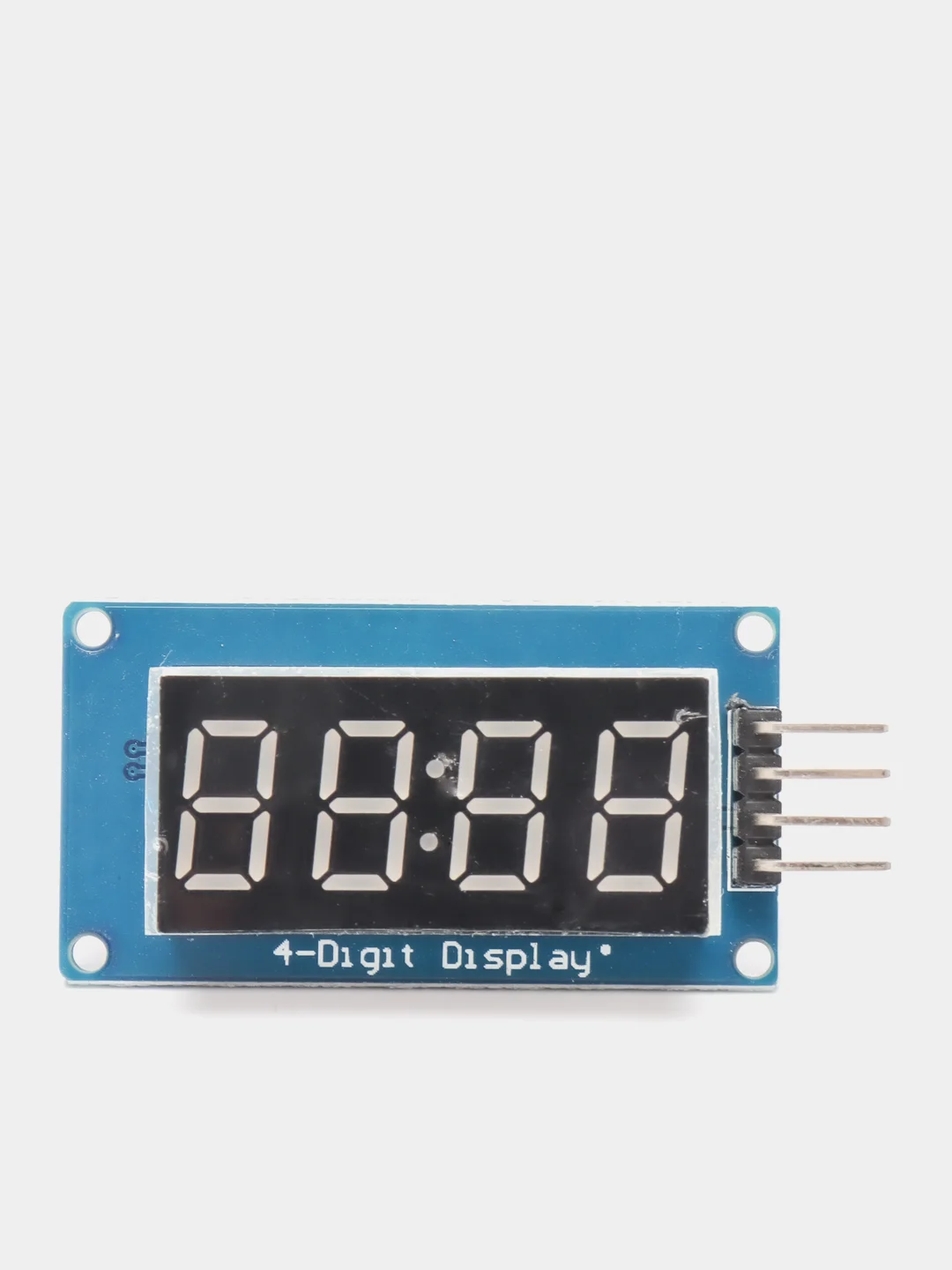

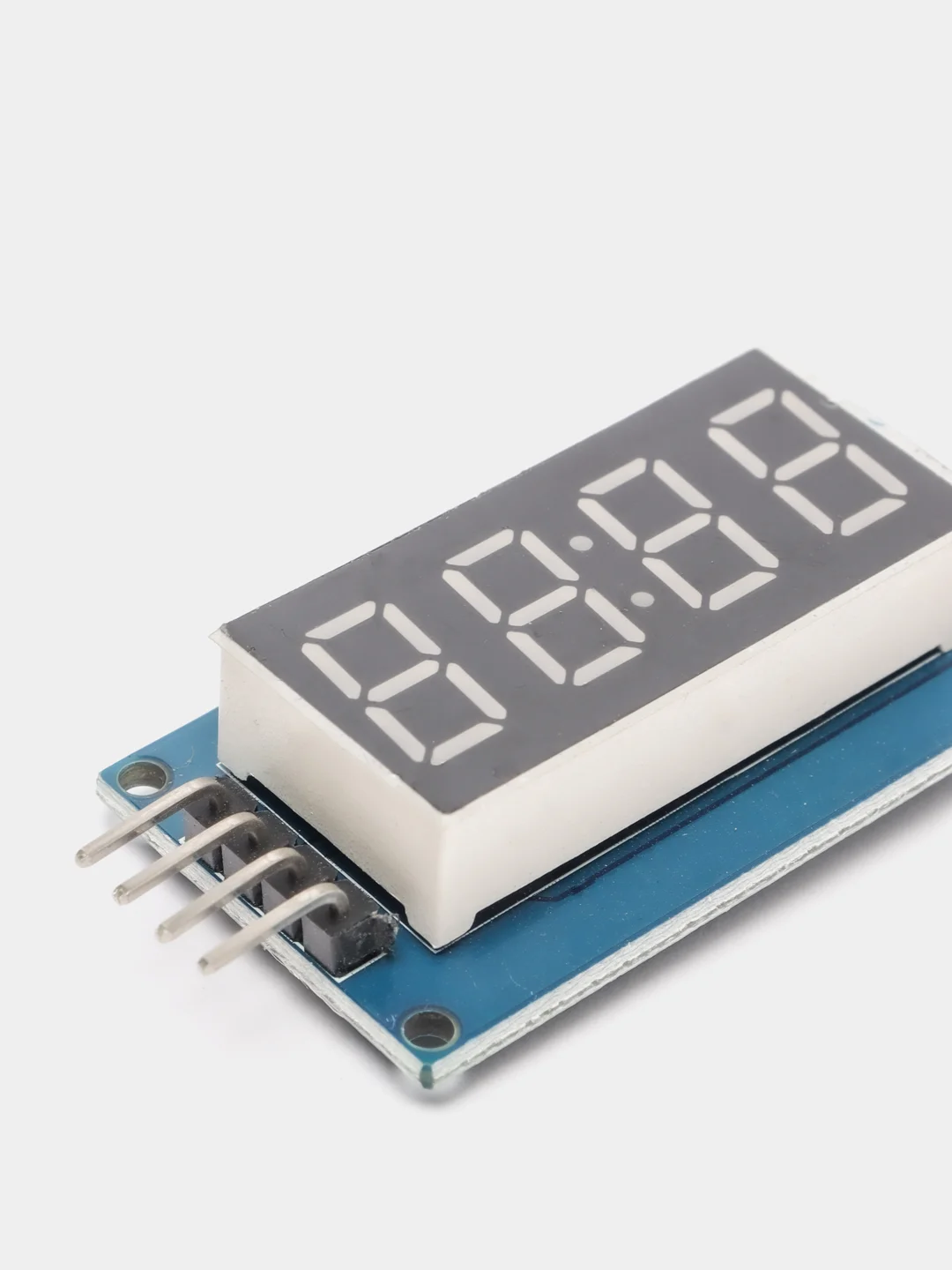

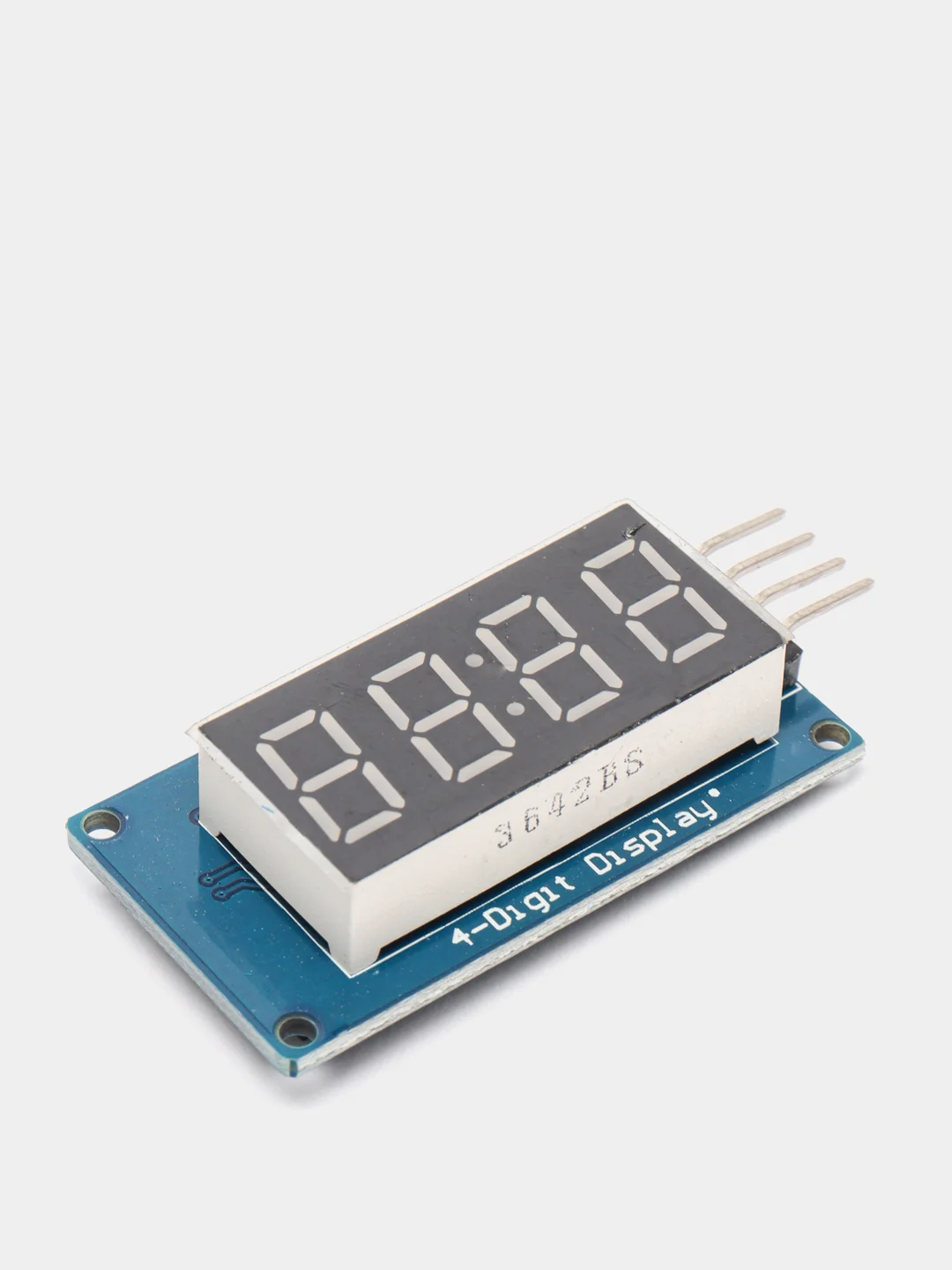

Модуль представляет собой небольшую плату, на которой установлен LED четырёхразрядный семисегментный LED-дисплей на основе I2C-драйвера TM1637. Существует несколько модификаций модуля. Например, есть модули с часовым разделителем в виде двоеточия и их удобно использовать как часы. Есть модули с разделителем в виде точки у каждого разряда. Могут встречаться и 8-разрядные
- Напряжение питание: 3.3В или 5,5В
- Индикаторы, 6 разрядов и 8 элементов
- Потребляемый ток 0.2 — 80мА (в зависимости от горящих сегментов)
- Градаций яркости индикаторов — 8
- Двух проводной последовательный интерфейс (CLK, DIO).
- Размеры платы: 42x24мм
- Устройство отображения представляет собой 4-разрядную красную цифровую лампу с общим анодом.
Описание
Модуль представляет собой небольшую плату, на которой установлен LED четырёхразрядный семисегментный LED-дисплей на основе I2C-драйвера TM1637. Существует несколько модификаций модуля. Например, есть модули с часовым разделителем в виде двоеточия и их удобно использовать как часы. Есть модули с разделителем в виде точки у каждого разряда. Могут встречаться и 8-разрядные версии.

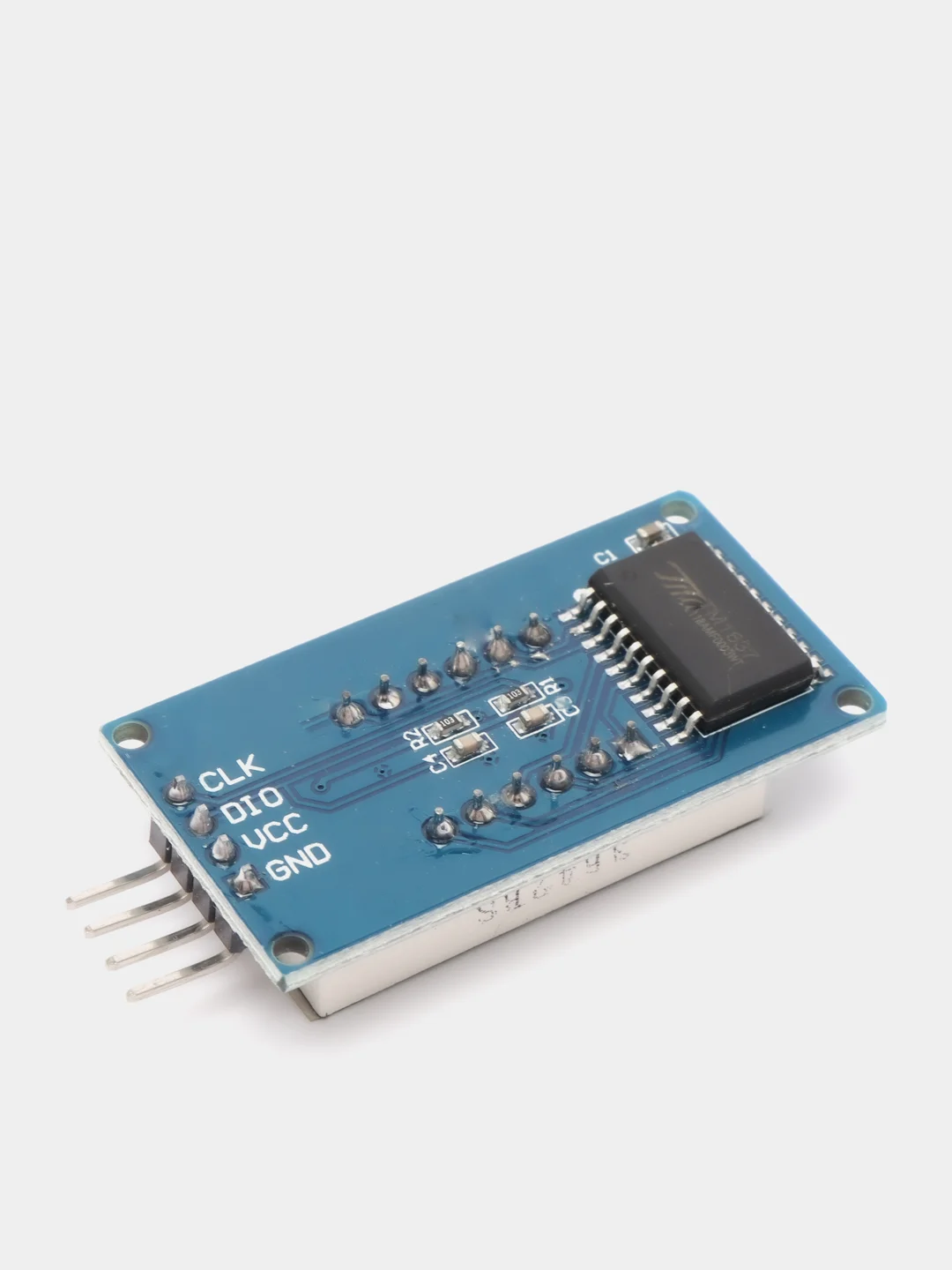

Подключается модуль с помощью четырёх контактов по интерфейсу I2C. Два из них отвечают за питание и подключаются к выводам 5V и GND; выводы CLK и DIO подключаются к цифровым выводам платы.
