Описание

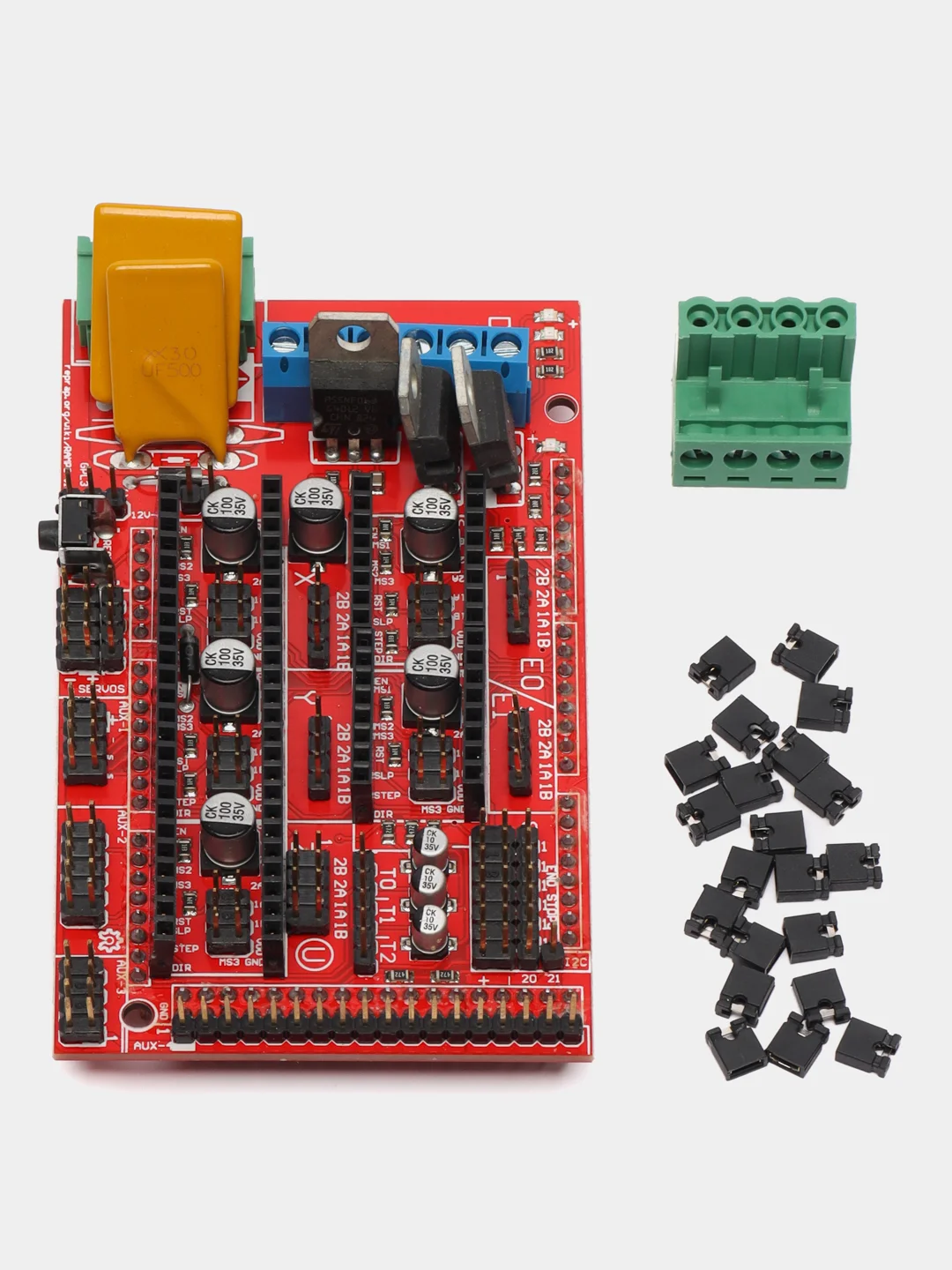

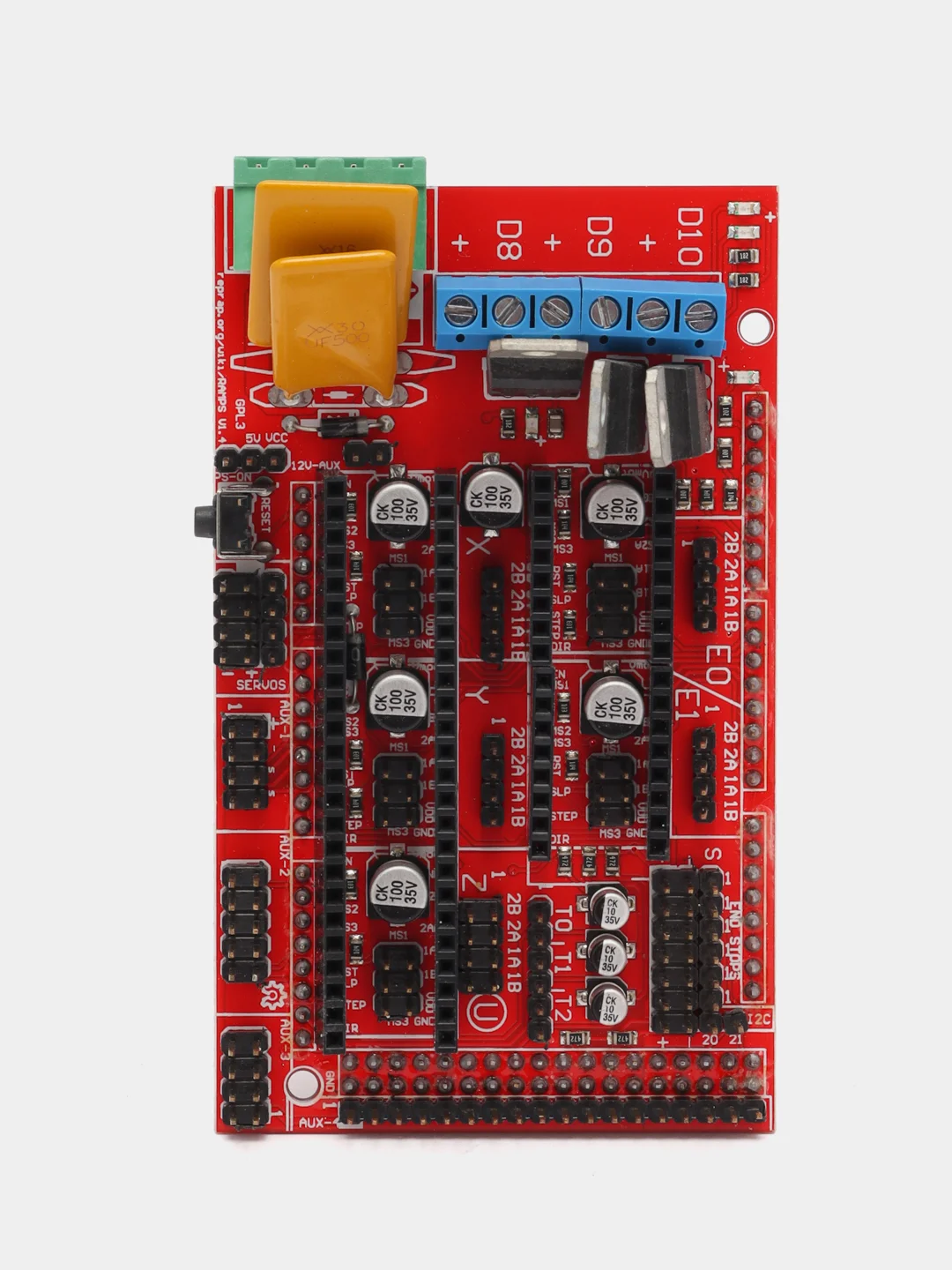

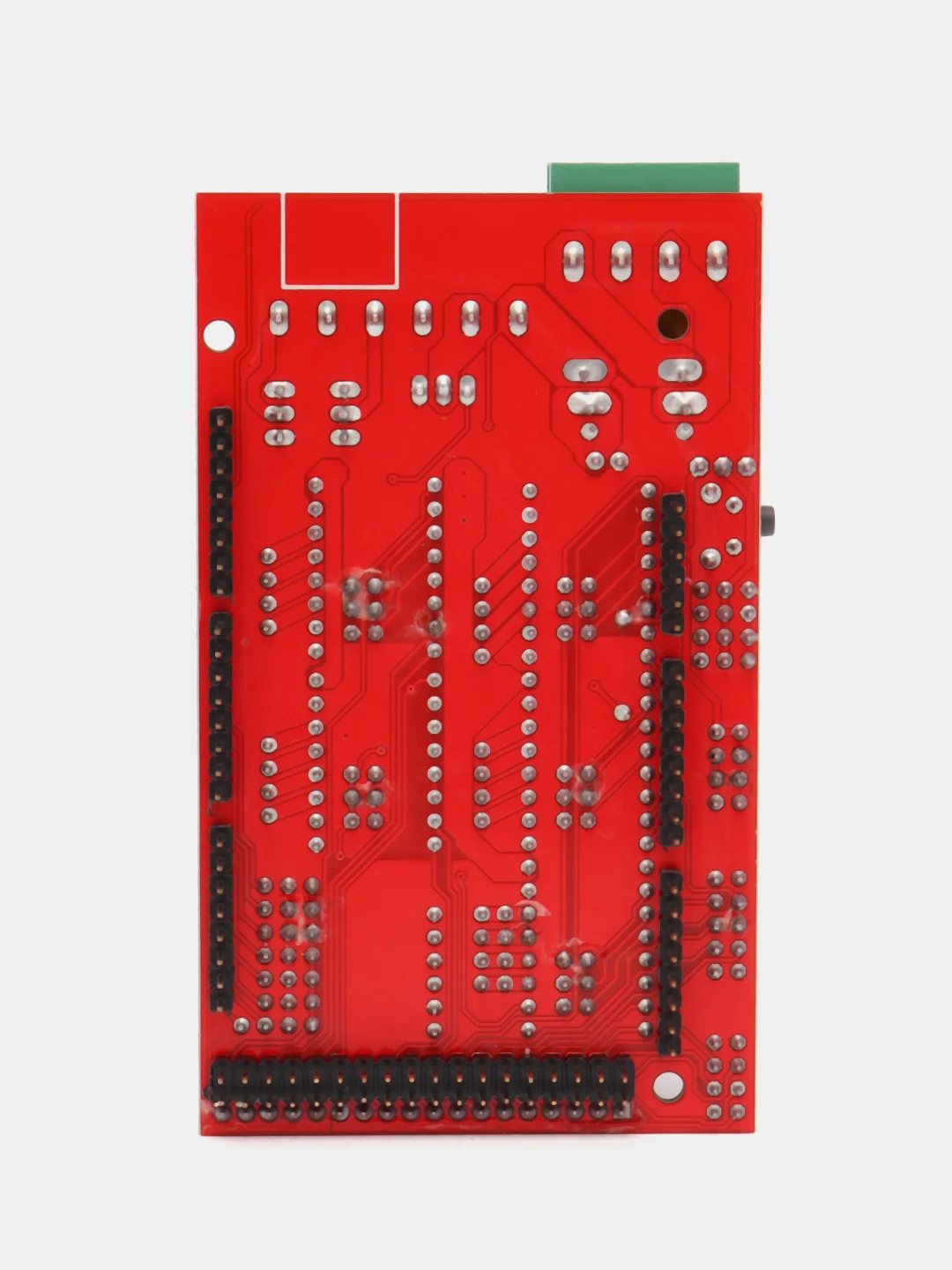

Шилд RAMPS 1.4 - одна из самых распространённых плат для сборки 3D принтеров. Плата так же даёт возможность интегрировать любые необходимые Вам системы в компактном формате. Используется для сборки принтеров, ЧПУ станков, подключения драйверов шаговых двигателей A4988 и других исполнительных устройств.
Плата полностью совместима с контроллером Arduino/Iduino/Fuduino MEGA 2560. Платформа контроллера управления 3D принтера RAMPS 1.4 (расшифровывается как - RepRap Arduino Mega Pololu Shield) состоит из пяти независимых контроллеров управления: три - для шаговых двигателей по осям X,Z,Y, а еще два - для подключения экструдеров (возможно, подключить один или два экструдера одновременно). На платформе 3D принтера RAMPS 1.4 имеются выходы для подключения питания нагревательного стола его термисторов и экструдеров, а также входы на коннекторы SD карты памяти, шины SPI и I2C.
Плата RAMPS 1.4 имеет шесть разъёмов для подключения концевых выключателей различных типов. Кроме того, любые платы расширения для Arduino могут добавляться к системе до тех пор, пока на плате RAMPS 1.4 не закончатся свободные разъёмы для модернизации. Расширение возможностей платы Shield-RAMPS-1.4 при помощи дополнительных плат расширения для Ардуино (Arduino).

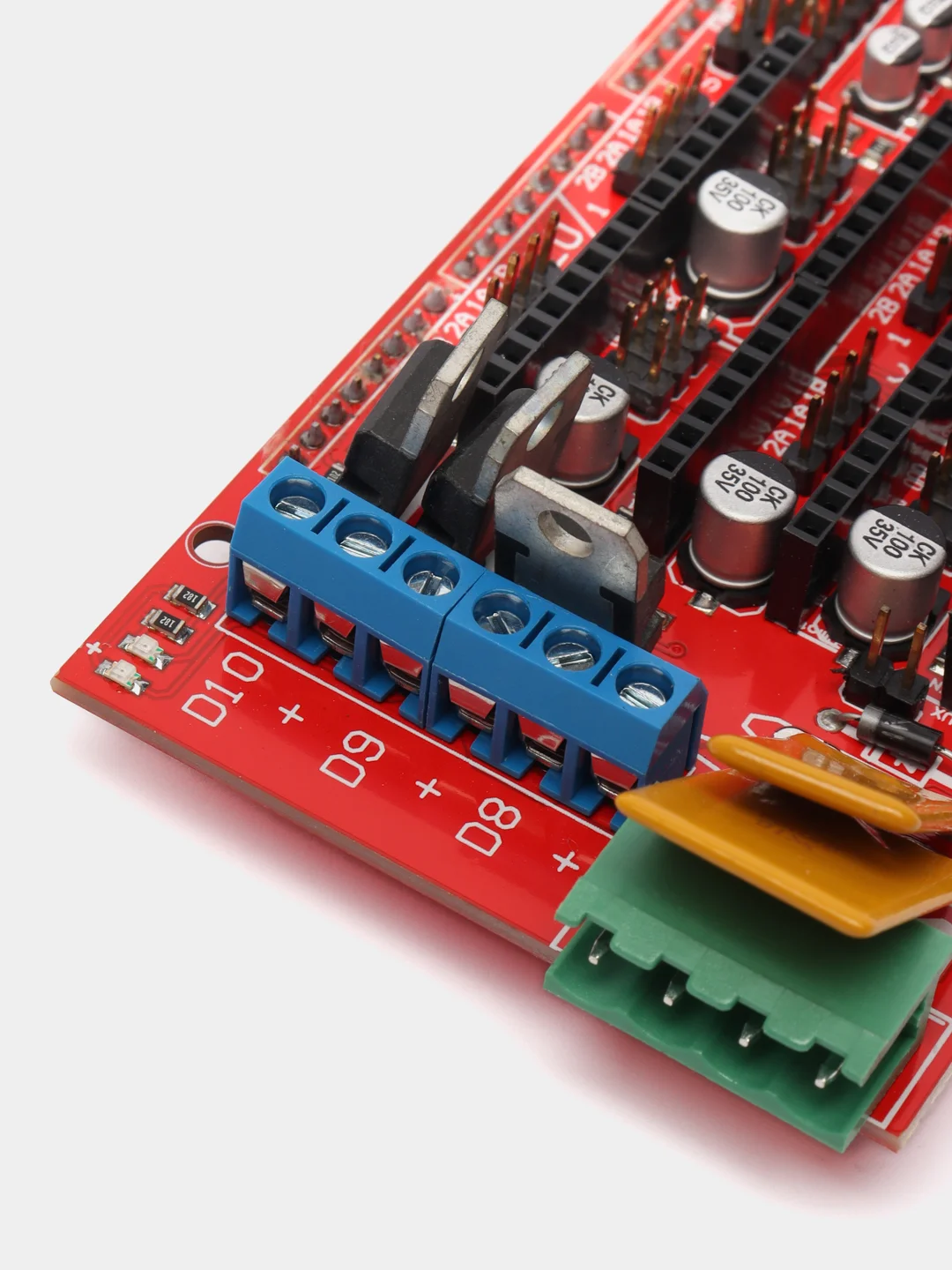

3 Mosfets для обогревателей и вентилятора с выходами для работы с 3-я схемами использующих контроль нагрева при помощи термисторов. (Пример: 1 Вентилятор и 2 Экструдера*)
Блок управления для подогрева печатного стола с дополнительным предохранителем 11A.
Одновременное управление 5-ю шаговыми двигателями серии Nema 17 (используя специальные драйверы).
На плате Shield-RAMPS-1.4 имеются разъёмы для подключения 5 двигателей серии Nema17, что обеспечивает их лёгкую замену или может быть использовано для различных конфигураций ваших проектов.
Шина I2C и SPI разъёмы для будущего расширения.
Все Mosfets подключены в разъем ШИМ для универсальности.
Разъёмы для подключения дополнительного оборудования и модернизации имеют такой же вид, как и на сервоприводах. Эти разъемы очень компактны и рассчитаны на нагрузку до 3А .
К плате RAMPS 1.4 имеется возможность подключения платы расширения памяти SD Card для Arduino (При использовании специального дисплея эта плата расширения SD Card для Arduino не потребуется, так как эта плата расширения памяти SD Card уже встроена в плату дисплея*).
Плата RAMPS 1.4 имеет светодиоды индикации нагрева печатного стола и экструдера.
На оси Z сдвоенный разъём для одновременного подключения 2-х шаговых двигателей от 1-го драйвера.
Используется на 3D принтерах: Prusa; Prusa2; Huxley; Mendel и друких схожих по конструкции 3D принтеров использующих по 2 шаговых двигателя на оси Z.
