Плата расширения CNC Shield v3 предназначена для создания на основе контроллера Arduino UNO 3D принтеров, станков с числовым программным управлением, в том числе гравировальных, фрезерных, маркировальных, станков портальной резки, промышленных роботов. Контроллер Arduino позволяет работать станку автономно или управлять с помощью компьютера через USB-порт.
Плата расширения CNC Shield v3.0 для Arduino UNO создана, что бы на её основе можно создать CNC машины (ЧПУ станки):
• 3D-принтер (необходимо реле для нагрева хотэнда и стола).
• Лазерный роутер.
• Гравировальный роутер.
• Фрезерный роутер.

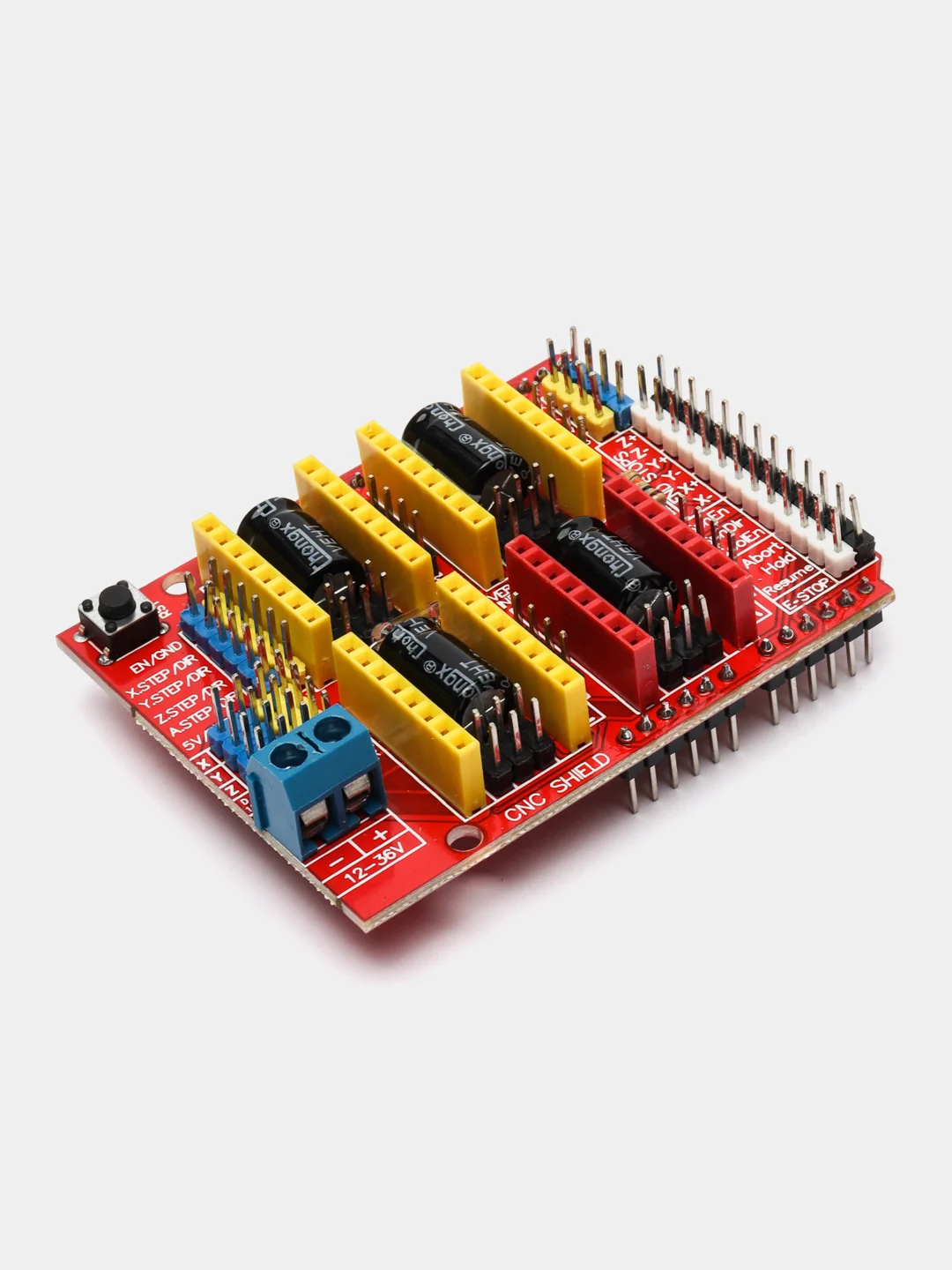

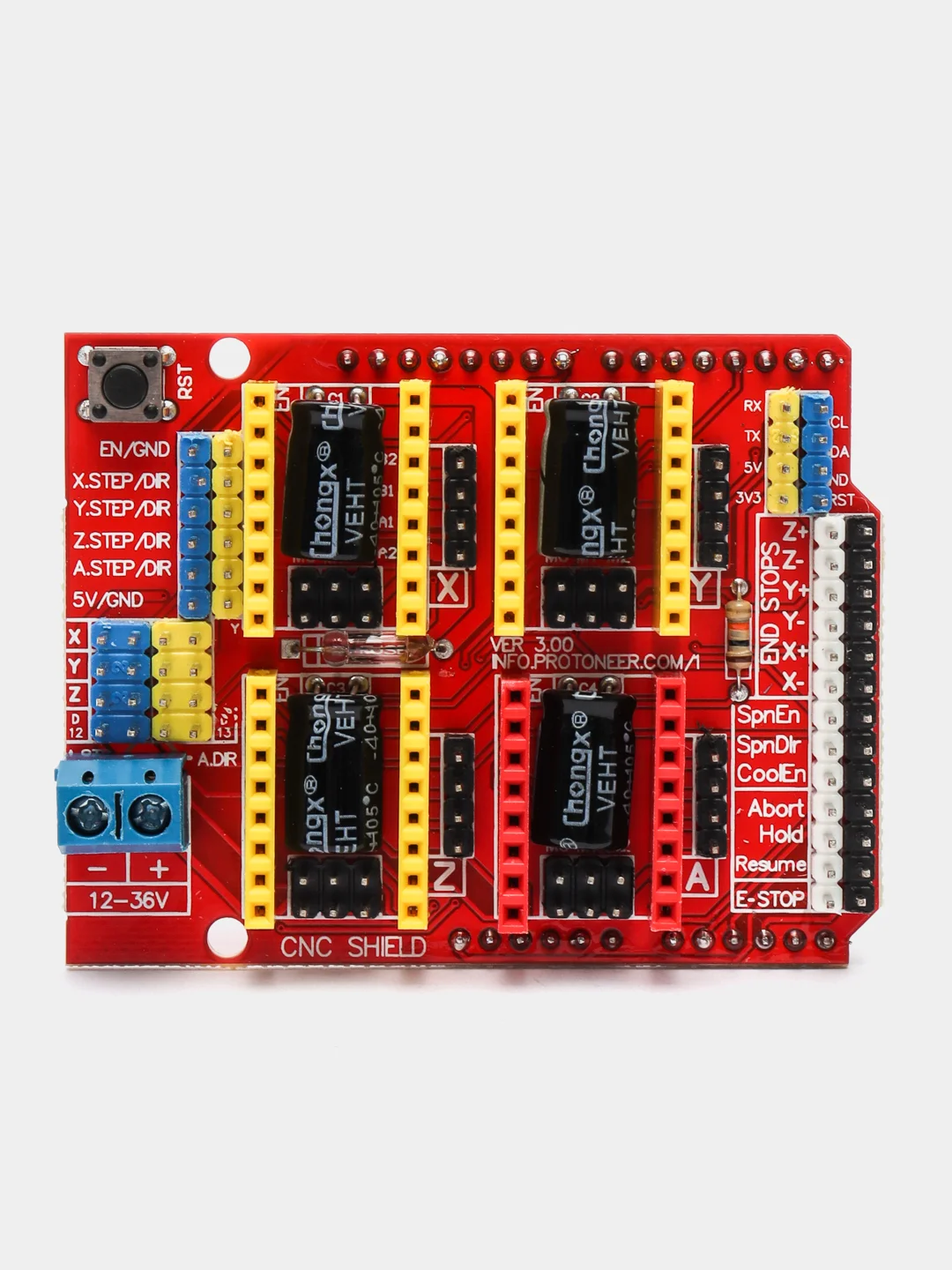

CNC Shield имеет четыре слота, для подключения четырех драйверов двигателей. Слоты, обозначенные желтым цветом, отвечают за оси X, Y, Z, красный слот за ось A. Плата расширения может работать с драйверами двигателей A4988 или DRV8825.
Характеристики:
• Возможность работать с открытым универсальным ПО (GRBL) и стандартным G-кодом;
• До 4-х осей управления;
• До 6-ти концевых выключателей;
• Управление шпинделем(включение, направление вращения, охлаждение) или другим исполнительным устройством;
• Драйверы шаговых двигателей: A4988, DRV8825;
• Поддержка микрошага;
• Компактный дизайн;
• Напряжение питания: 12…36В;
• Размеры — 65 х 55 х 20 мм;
• Вес — 32 гр.
