Описание
NRF24L01 представляет собой однокристальную микросхему приемопередатчика, которая работает в универсальном диапазоне частот ISM 2,4–2,5 ГГц. Беспроводной приемопередатчик включает в себя: генератор частоты с улучшенным режимом SchockBurstTM, контроллер мощности, кристаллический усилитель, модулятор, демодулятор, выбор канала выходной мощности и протокол. Эти настройки можно установить через интерфейс SPI. Очень низкое потребление тока. При работе в режиме передачи потребление тока составляет 9,0 мА, когда мощность передачи составляет 6 дБм. Режим приема составляет 12,3 мА в режиме пониженного энергопотребления, а режим потребления тока ниже в режиме ожидания.
Глобальный Открытый диапазон частот ISM, максимальная мощность 0 дБм, свободная Лицензионная для использования.
Поддержка шести каналов приема данных.
1. Низкое рабочее напряжение: 1,9 ～ 3,6 В при низком напряжении
2. Высокая скорость: 2 Мбит / с, поскольку время передачи по воздуху очень короткое, что значительно снижает вероятность столкновения при беспроводной передаче (программное обеспечение устанавливает скорость передачи по воздуху 1 Мбит / с или 2 Мбит / с)
3. Многочастотные точки: 125 частотных точек, отвечающие требованиям многоточечной связи и связи со скачкообразной перестройкой частоты.
4. Ультра-маленький: встроенная антенна 2,4 ГГц, маленький размер, 15x29 мм (включая антенну)
5. Низкое энергопотребление: при работе в режиме ответа быстрая передача по воздуху и время запуска значительно снижают потребление тока.
6. Низкая стоимость приложения: NRF24L01 объединяет все части высокоскоростной обработки сигналов, связанные с протоколом RF, такие как: автоматическая повторная передача потерянных пакетов данных и автоматическая генерация сигнала ответа и т. Д. Интерфейс SPI NRF24L01 может быть подключен к аппаратному SPI-порту однокристального микрокомпьютера или использовать однокристальный микрокомпьютер. Порт ввода-вывода используется для моделирования, а внутри имеется FIFO, который может взаимодействовать с различными высокоскоростными и низкоскоростными микропроцессорами, что упрощает использование недорогих однокристальных микрокомпьютеров.
7. Простота разработки: поскольку уровень ссылок полностью интегрирован в модуль, его очень легко разработать. Функция автоматической повторной передачи, автоматическое обнаружение и повторная передача потерянных пакетов данных, время повторной передачи и время повторной передачи могут контролироваться программным обеспечением для автоматического сохранения пакетов данных, которые не получили ответный сигнал.Функция автоматического ответа, после получения достоверных данных, модуль автоматически отправляет ответ Сигнал, нет необходимости в дополнительном программировании. Обнаружение несущей - обнаружение фиксированной частоты, встроенный аппаратный CRC, обнаружение ошибок и управление адресом многоточечной связи, счетчик ошибок передачи пакетов и функция обнаружения несущей могут использоваться для настроек скачкообразной перестройки частоты. Шесть адресов принимающих каналов могут быть установлены одновременно, необязательно Откройте стандартный контактный интерфейс Dip2,54 мм канала приема, который удобен для встроенных приложений.

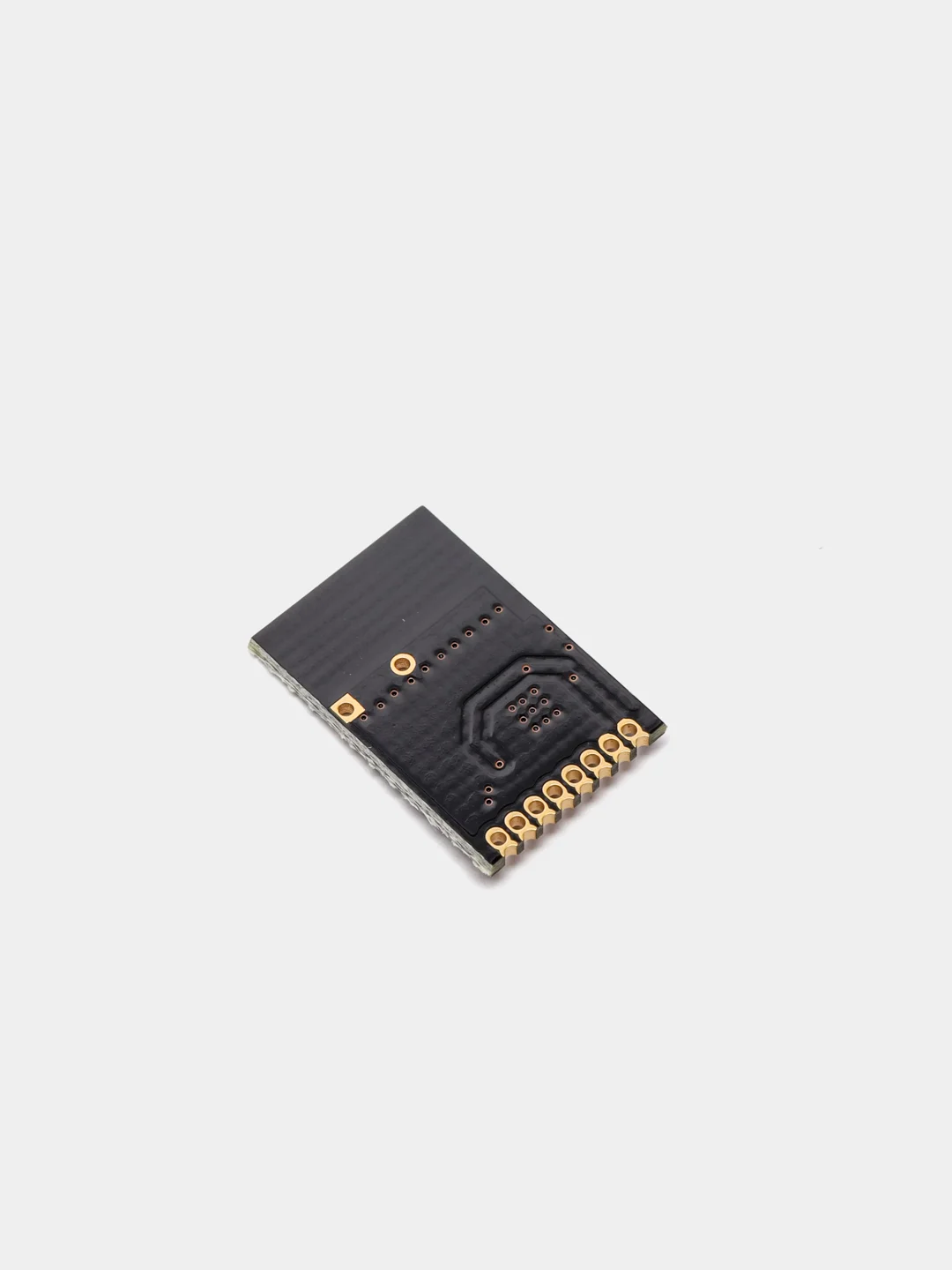

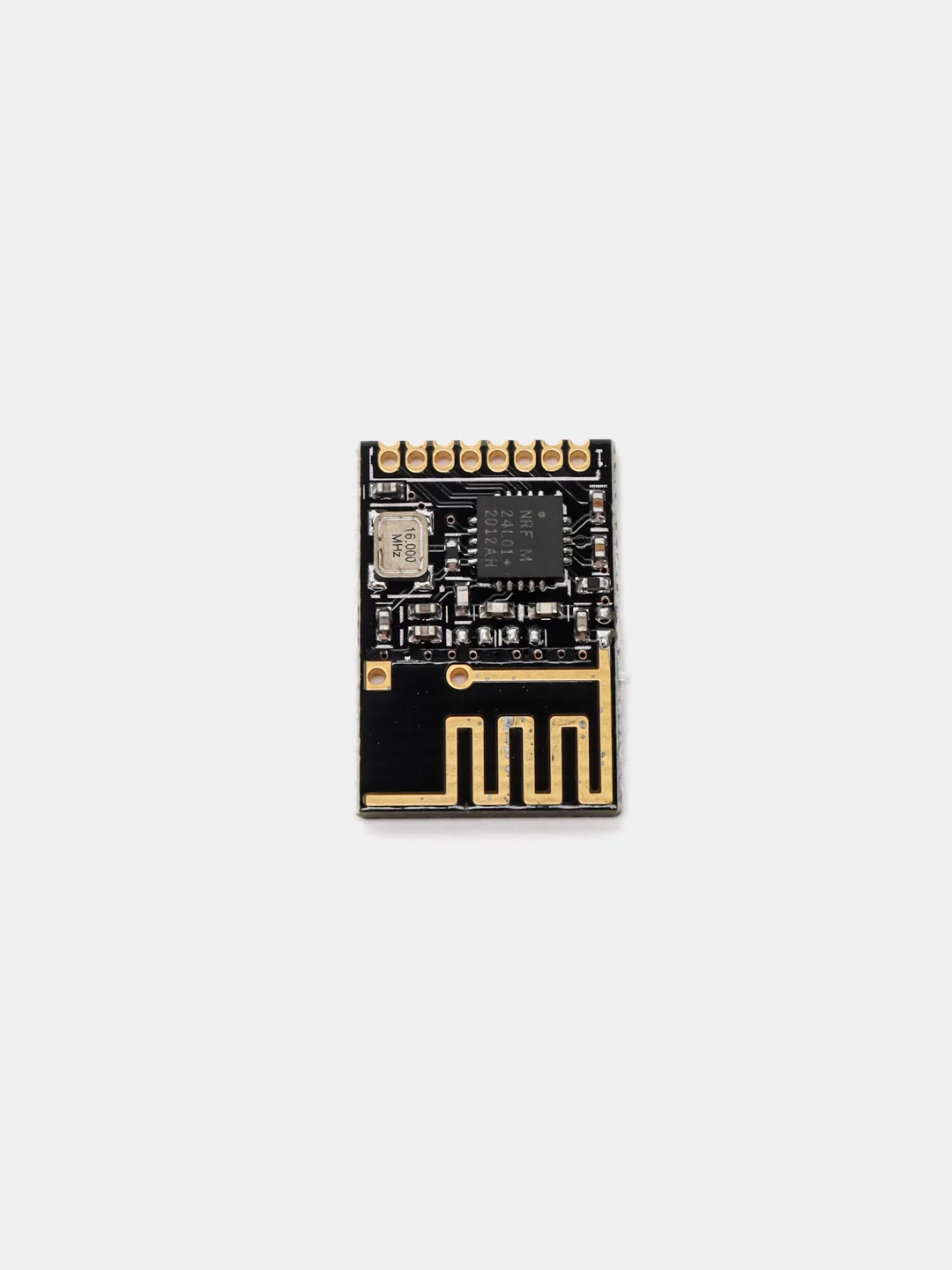

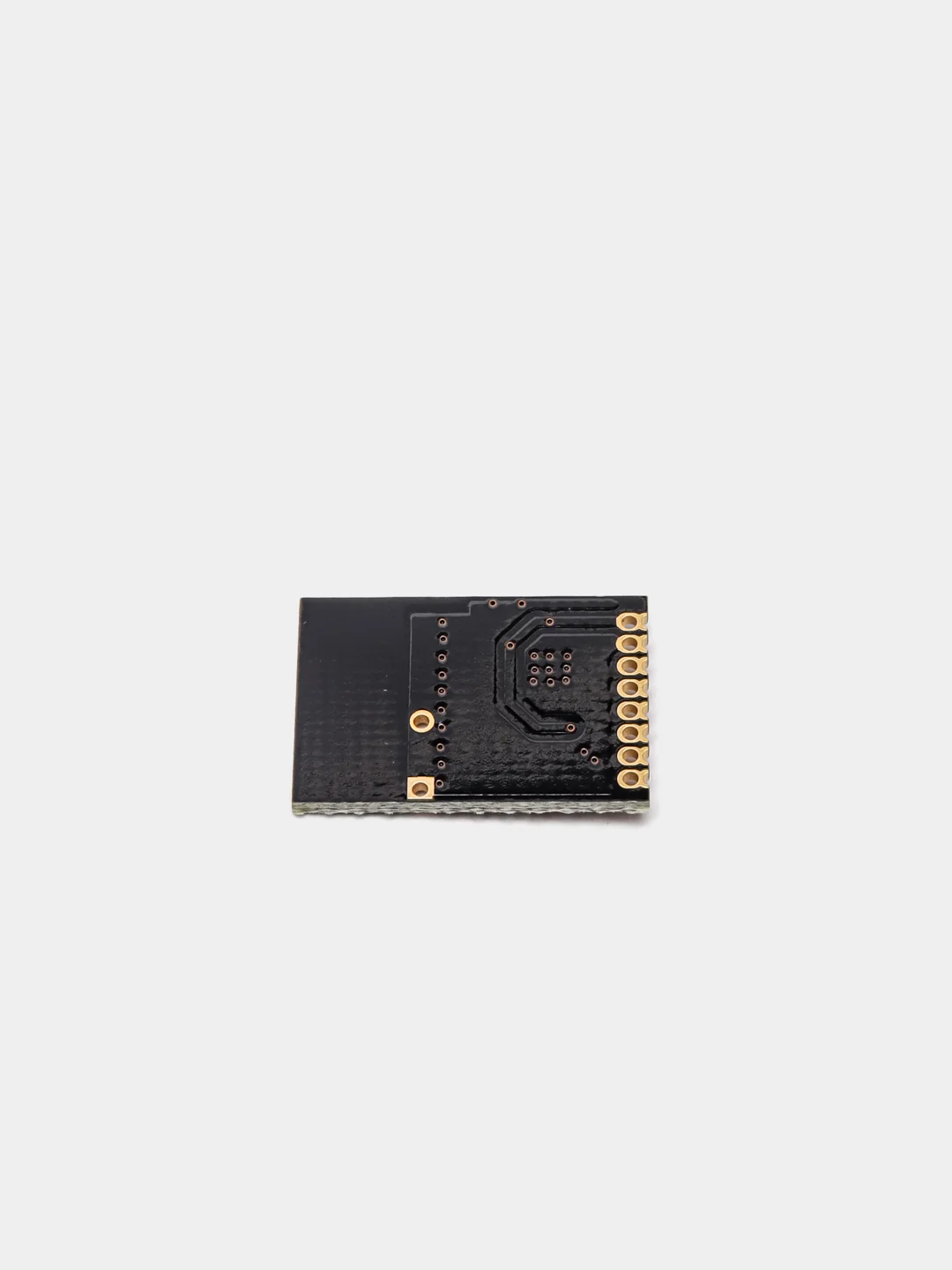

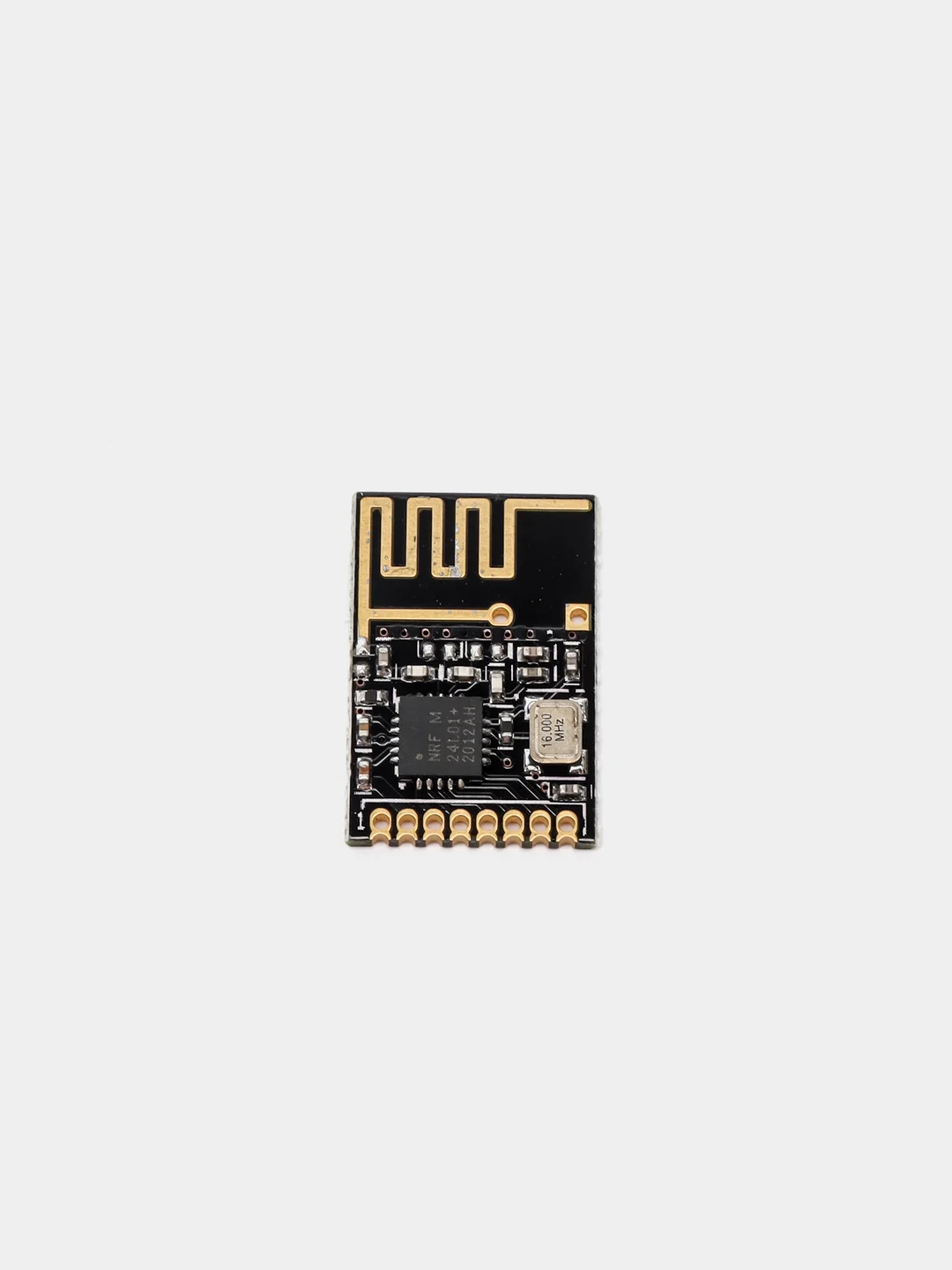

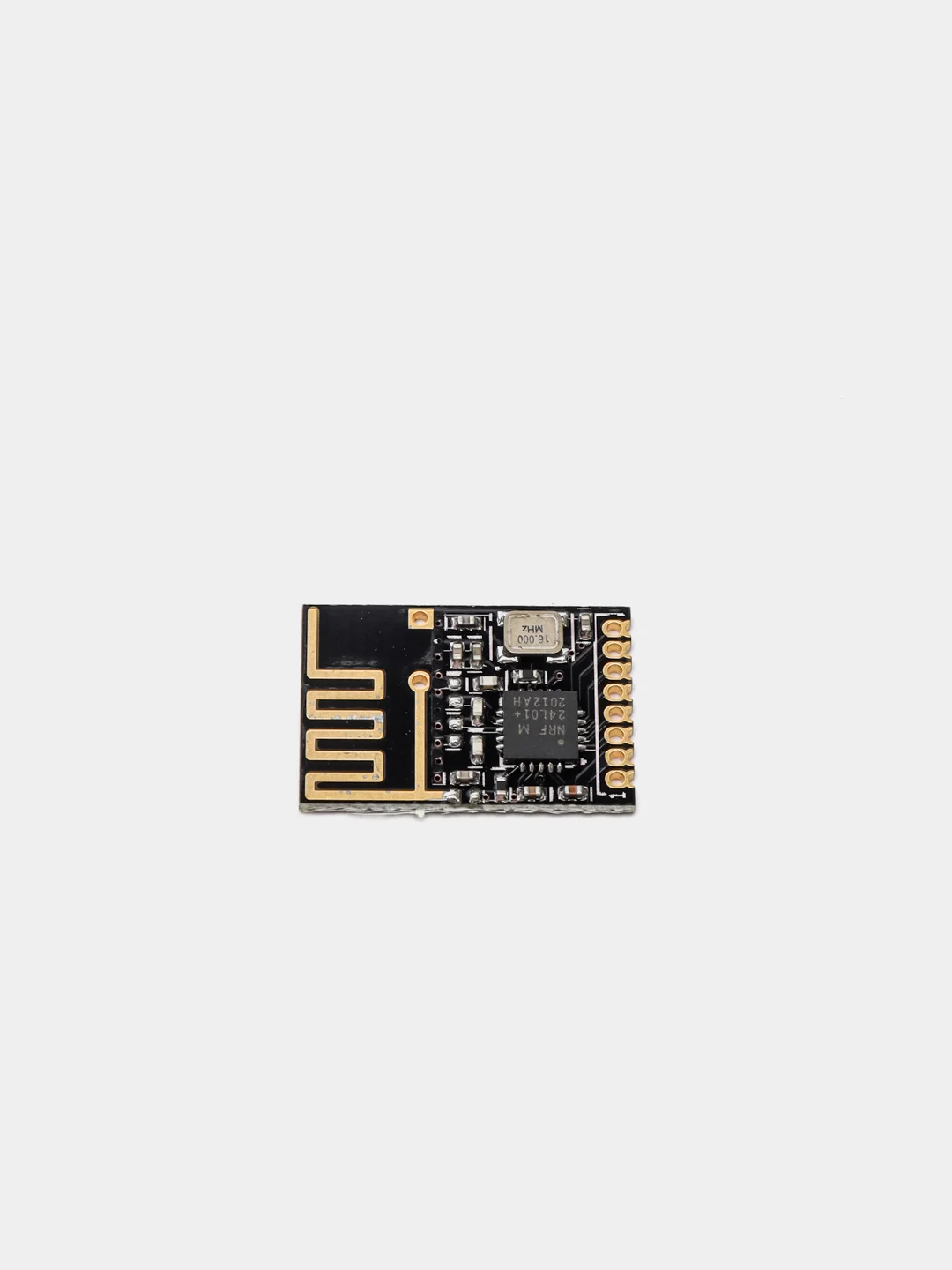

На модуле расположена основная микросхема nRF24L01+, рядом установлен кварцевый резонатор, антенна и электрическая обвязка, программное обеспечение микросхемы nRF зашивают на производстве. Связь осуществляется в двунаправленном режиме по интерфейсе SPI (Serial Peripheral Interface), для этого предусмотрен 8 контактный разъем (шаг 2.54 мм).
Модуль автоматически формирует и отправляет пакеты, пользователю доступны только дополнительные настройки, такие как скорость передачи, отправка и принятие данных, мощность передатчика и так далее. Каждому модулю присваивается уникальный адрес в пределах сети, что позволяет организовать большую сеть, для обмена данными между датчиками температуры, давления, а так же организовать обмен командами в системе умный дом.
