Описание

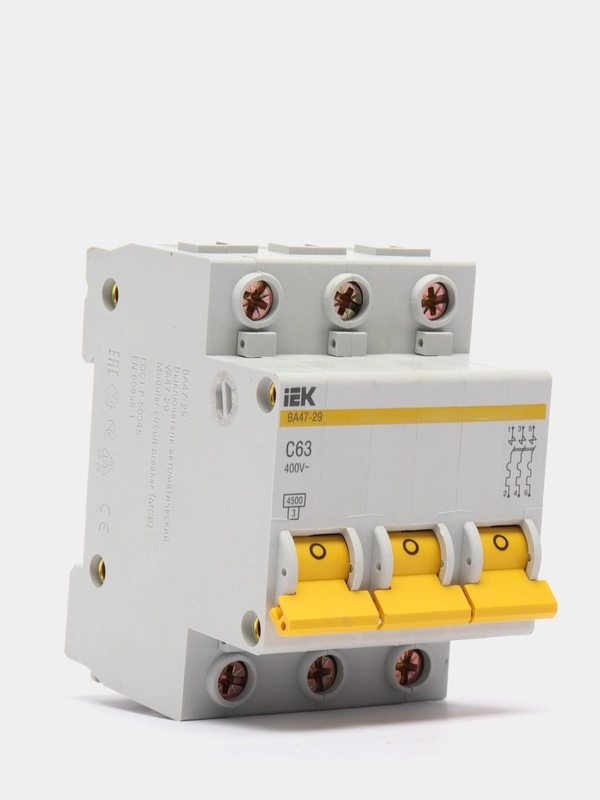

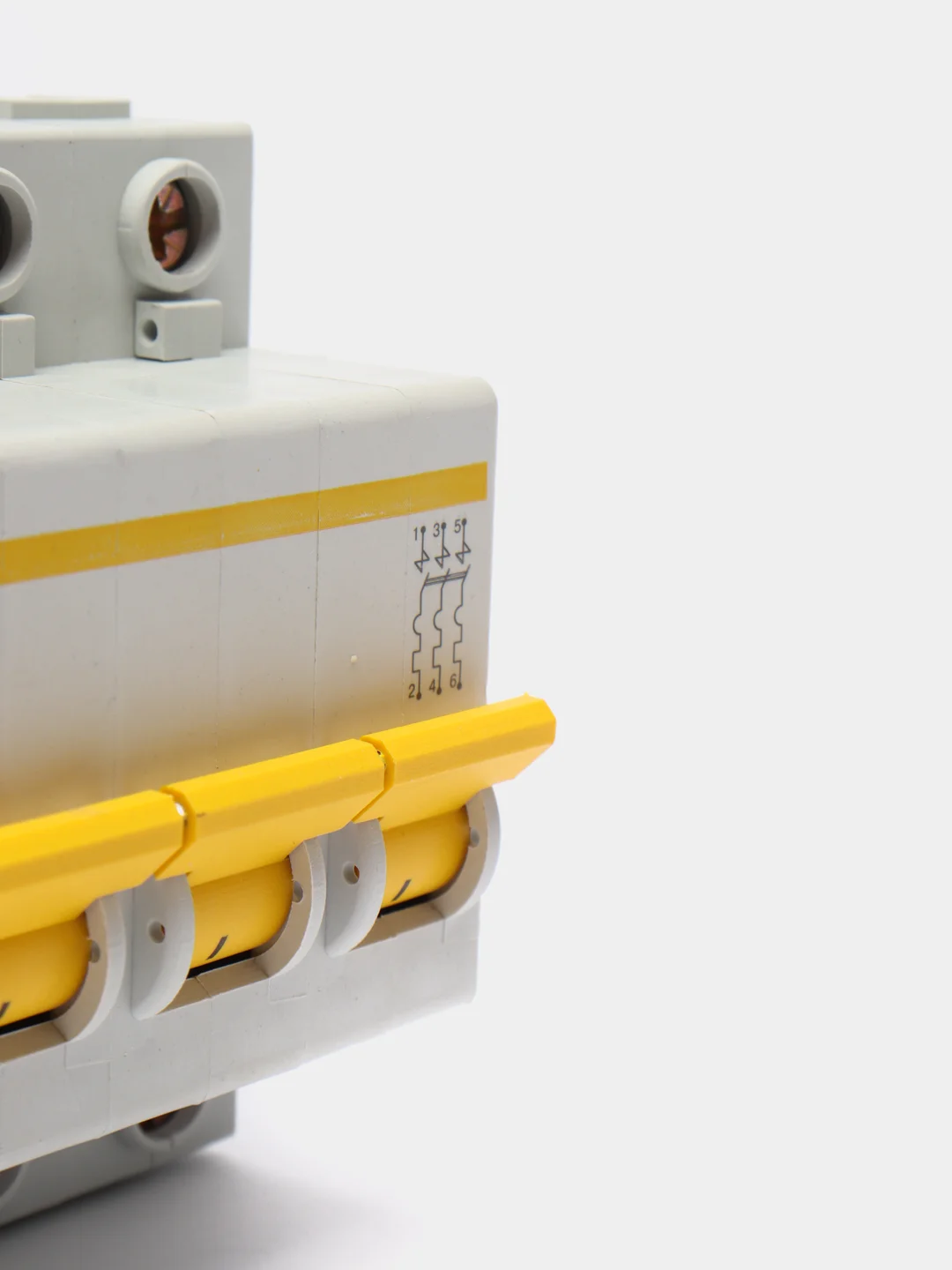

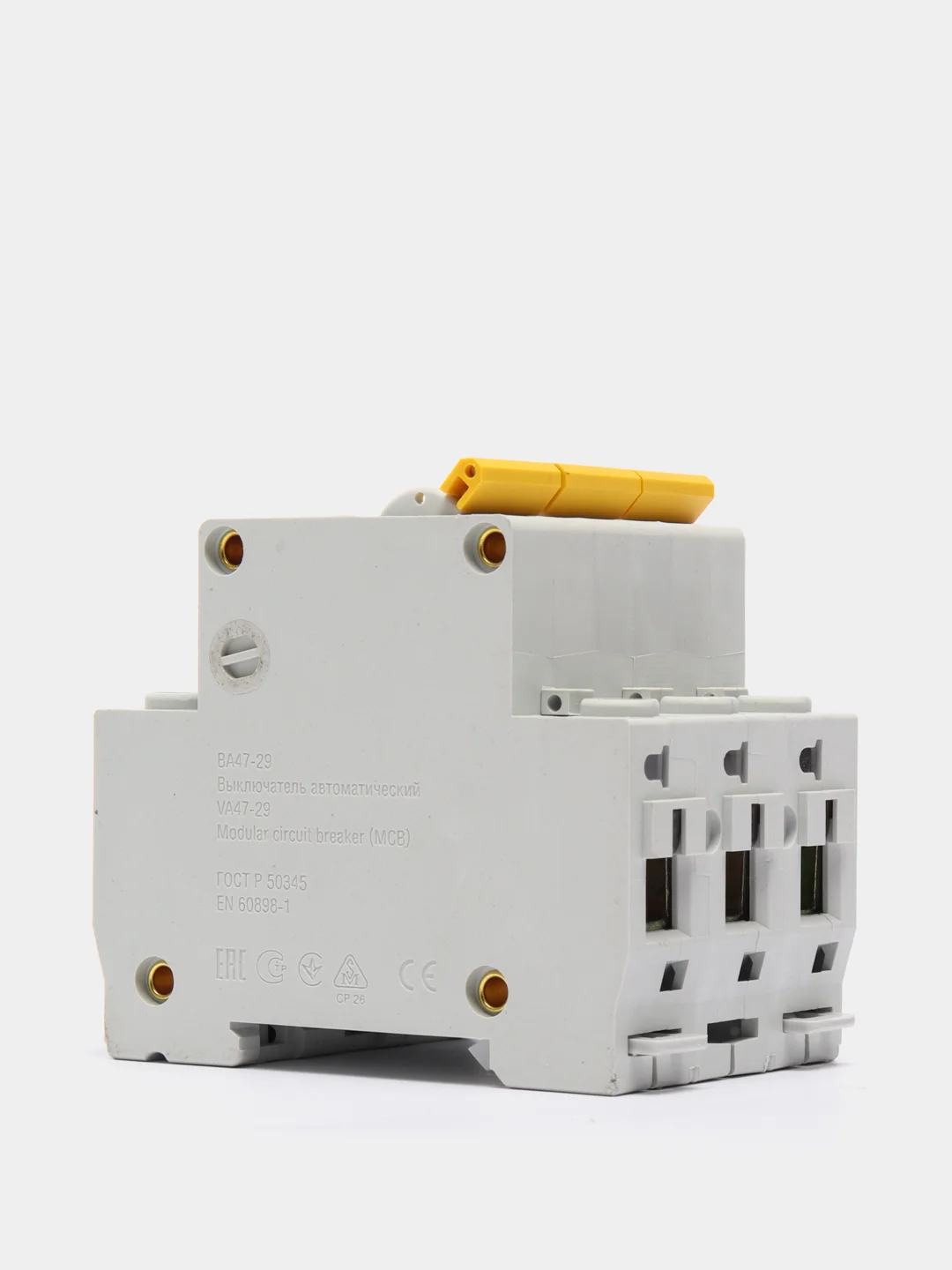

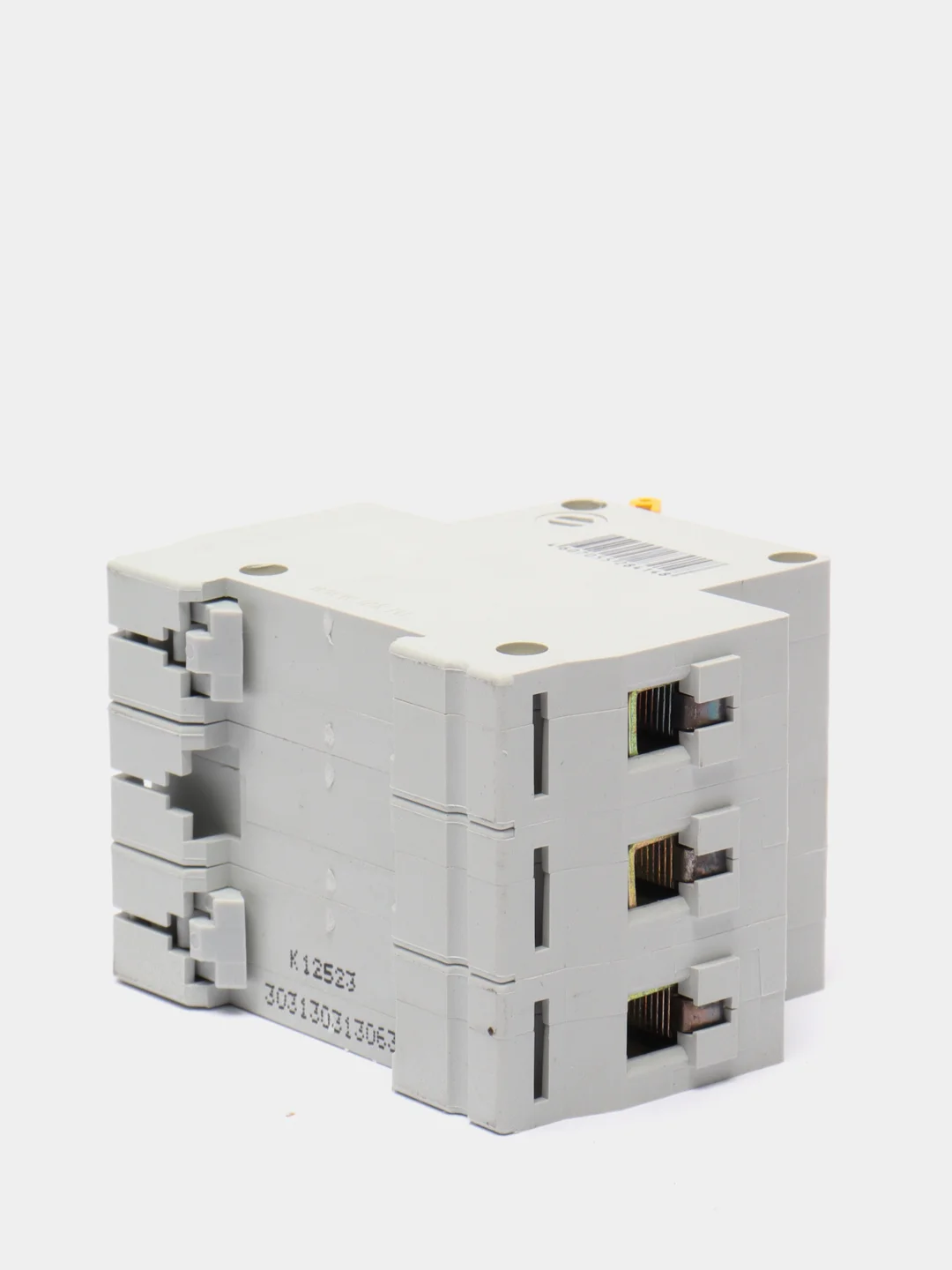

Выключатель автоматический ВА47-29 3Р 63А 4,5кА С IEK
Автоматический выключатель ВА47-29 С63А 3р iEK (автомат ИЕК трехполюсный 3p)
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики:
- Количество полюсов: 3
- Номинальный ток: 63 А
- Характеристика срабатывания - кривая тока: C
- Номинальное рабочее напряжение: 400 В
- Отключающая способность по EN 60898: 4,5 кА
- Ширина по количеству модульных расстояний: 3
- Макс сечение входящего кабеля: 25 мм²
- Номин напряжение постоян тока - DC: ≤ 48 В
- Номин импульсное выдерживаемое напряжение: 4 кВ
- Класс токоограничения: 3
- Частота: 50 Гц
- Степень защиты - IP: IP20
- Тип монтажа: на DIN-рейку
- Климатическое исполнение: УХЛ4
- Тип расцепителя: Тепловой, электромагнитный
- Сфера применения: Промышленное и бытовое
- Общ количество полюсов: 3
- Тип напряжения: Перемен./постоян. (AC/DC)
- Монтажная глубина - ниши: 73,6 мм
- Тип подключения: Винтовое соединение
- Количество силовых полюсов: 3
- Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
- Наличие взрывозащиты: без взрывозащиты
- Тип монтажной рейки: 35 x 7.5
Эксплуатационные параметры
- Срок службы, Лет: 15
