Описание

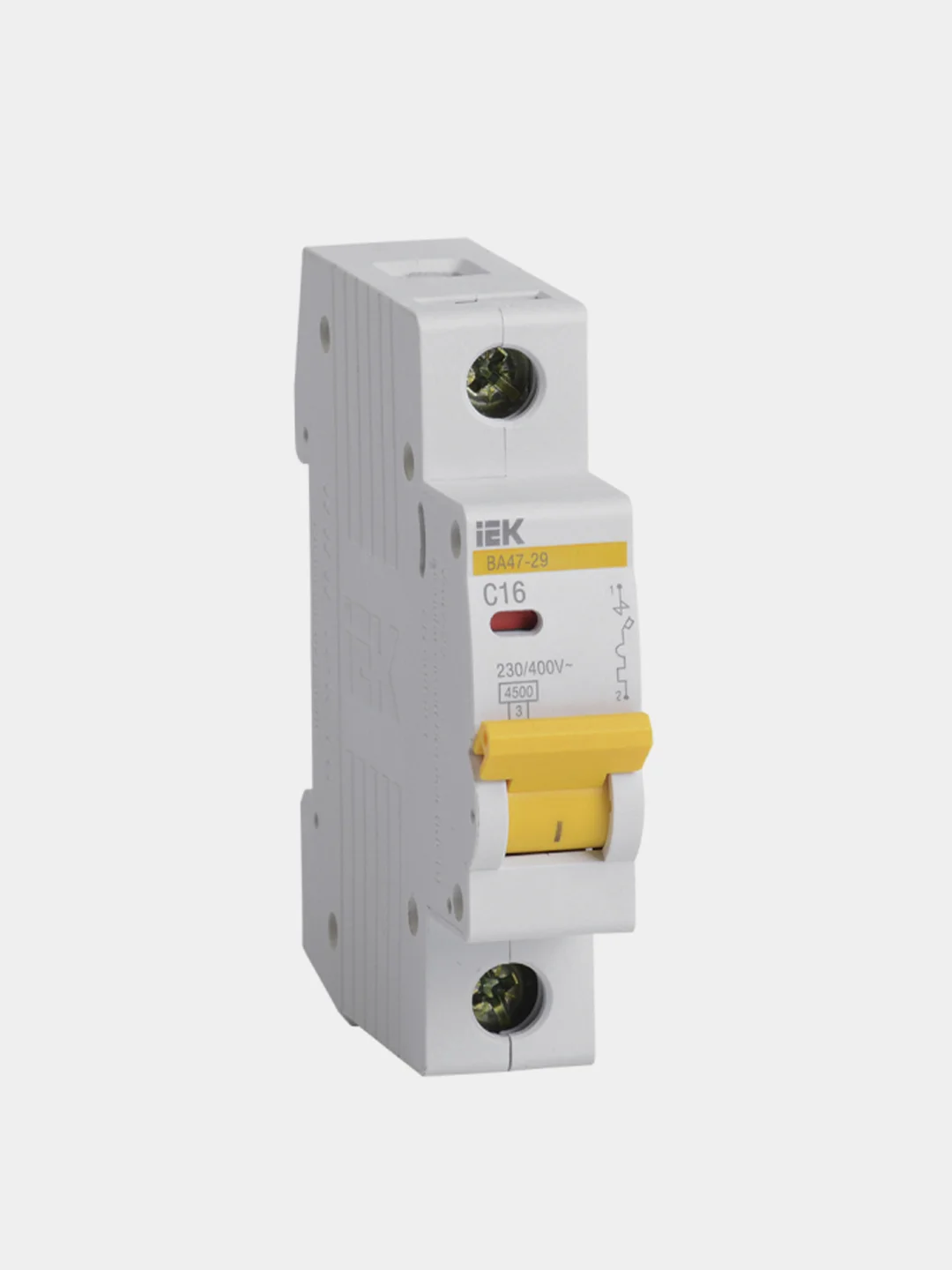

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Общ. количество полюсов
1
Количество защищенных полюсов
1
Номин. ток,
16
Характеристика срабатывания (кривая тока)
C
Номин. отключающая способность, kA
4.5
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
Нет
Номин. напряжение, V
230
Модульная ширина (общ. кол-во модульных расстояний)
1
Частота, Hz
50
Тип напряжения
AC/DC (перемен./постоян.)
Класс токоограничения
3
Глубина установочная (встраив.), mm
73.6
Возможна дополнит. комплектация
Да
Степень защиты (IP)
IP20
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, kA
4.5
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, kA
4.5
Частота, MHz
50...50
Подходит для скрытого монтажа (заподлицо)
Нет
