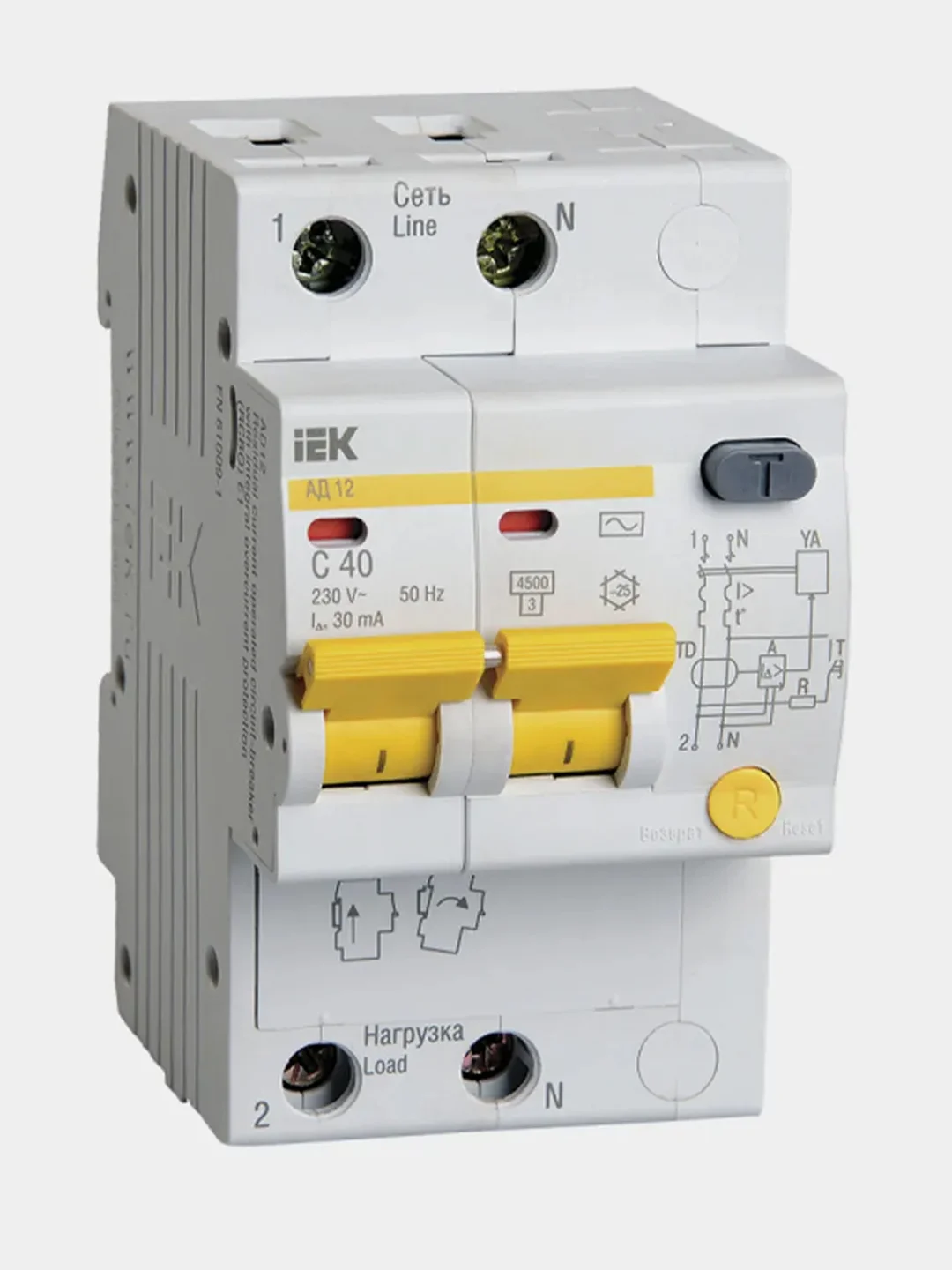

Описание
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Общ. количество полюсов: 2
Номин. ток, A: 40
Характеристика срабатывания (кривая тока): C
Номин. ток утечки, A: 0.03
Номин. отключающая способность, kA: 4.5
Количество защищенных полюсов: 2
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом: Да
Модульная ширина (общ. кол-во модульных расстояний): 3
Номин. напряжение, V: 230
Тип тока утечки: AC (перемен.)
Степень защиты (IP): IP20
Частота: 50 Гц
Глубина установочная (встраив.), mm: 72.1
Тип напряжения: AC (перемен.)
