Описание

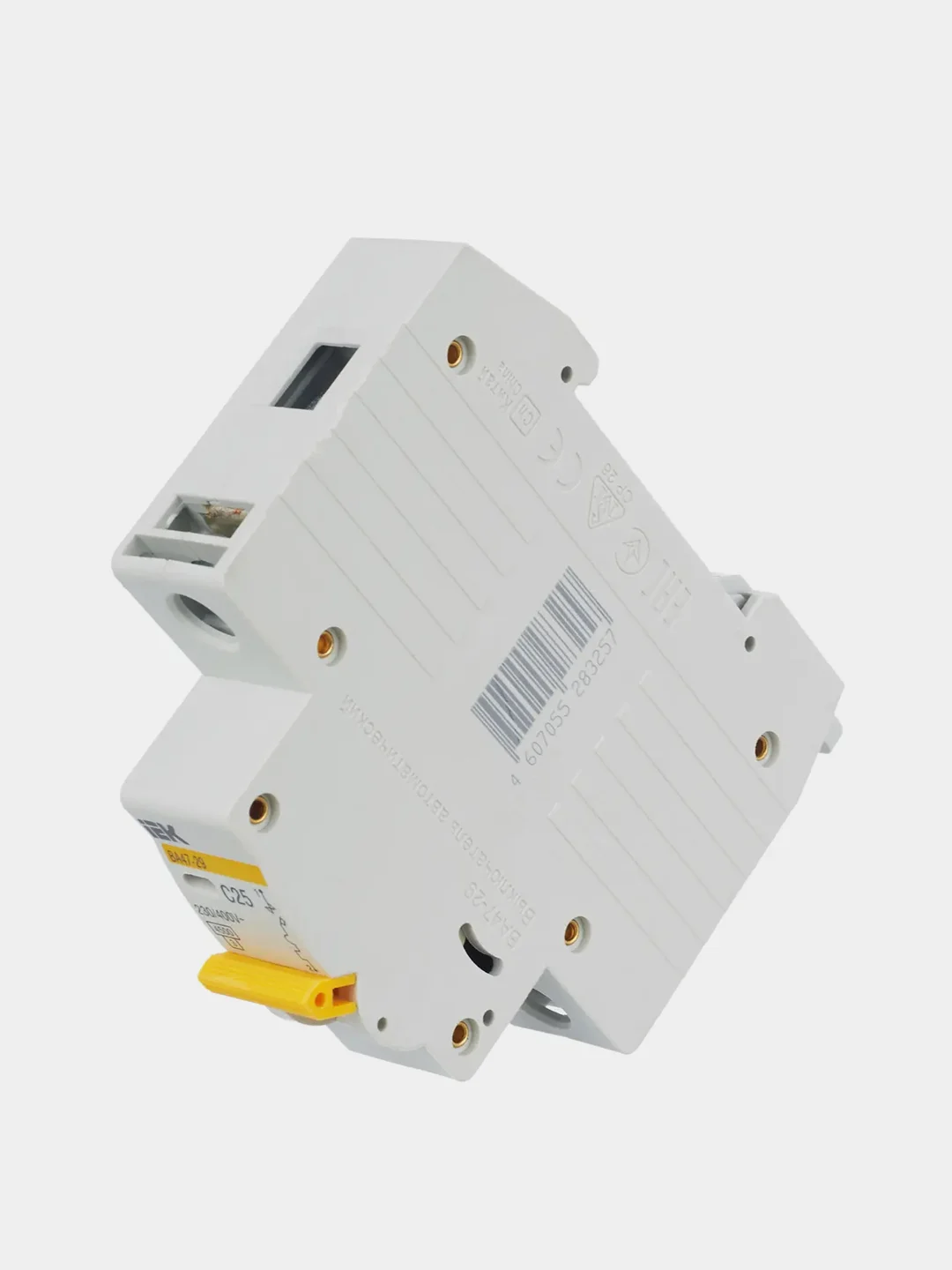

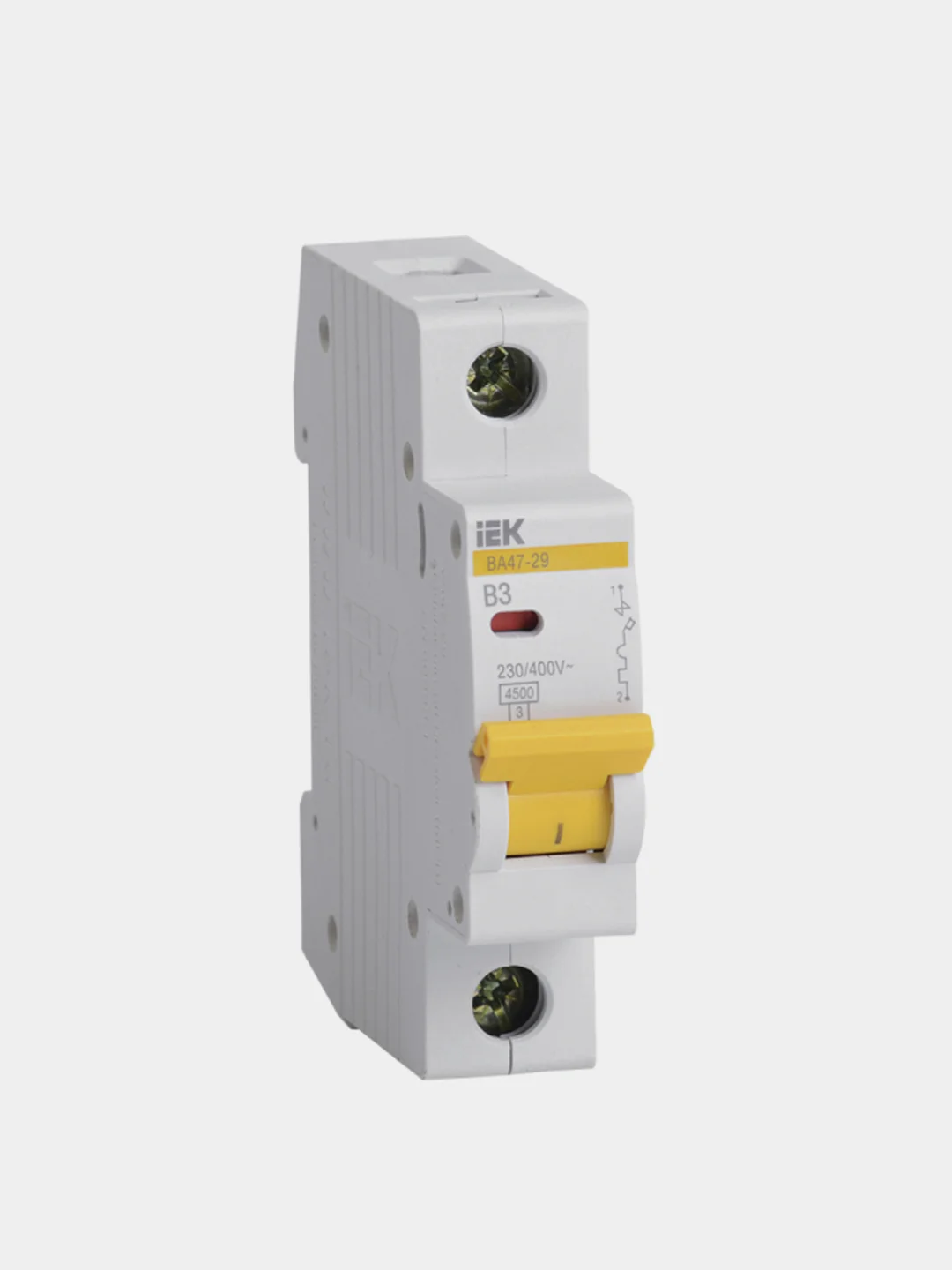

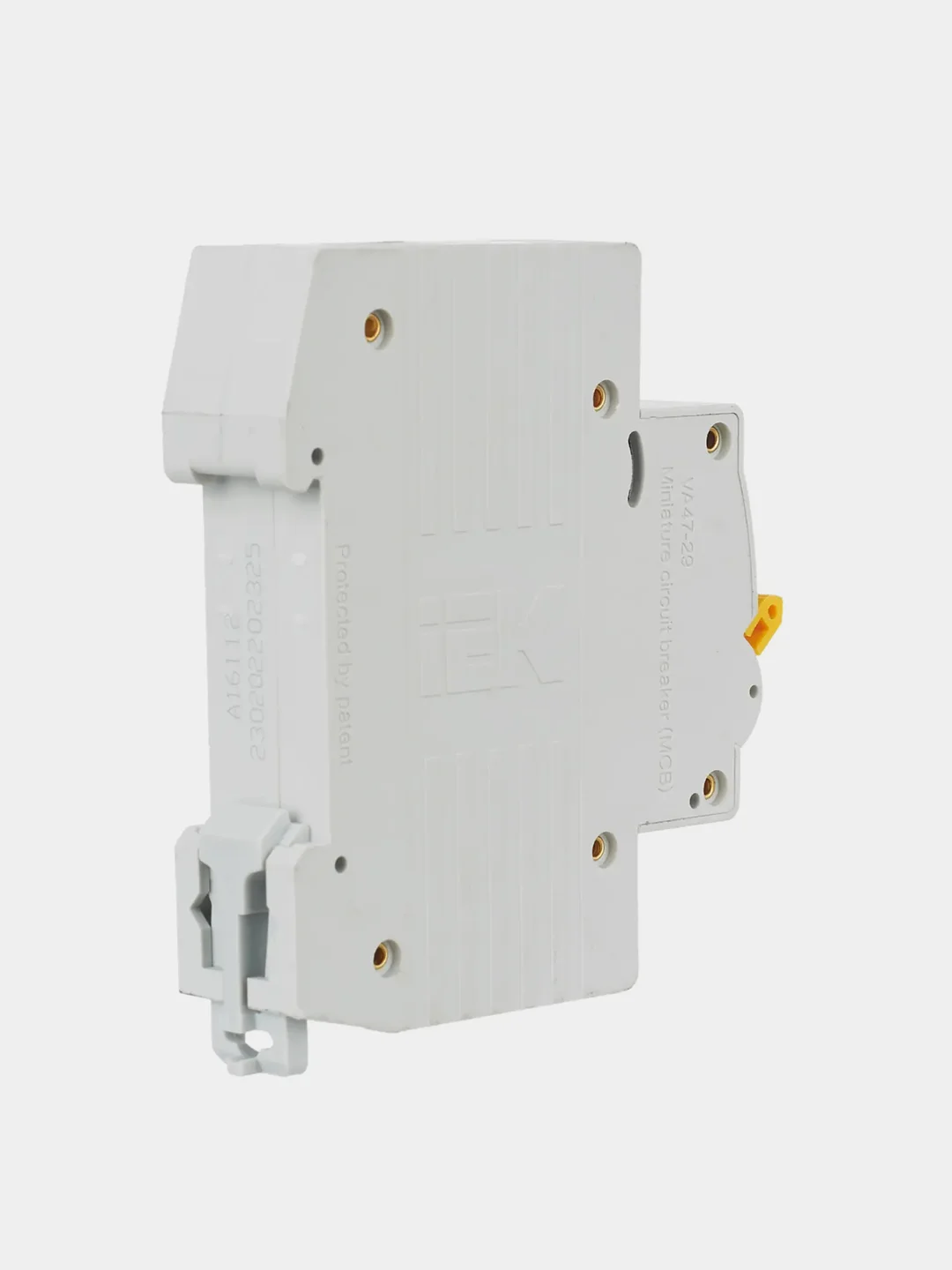

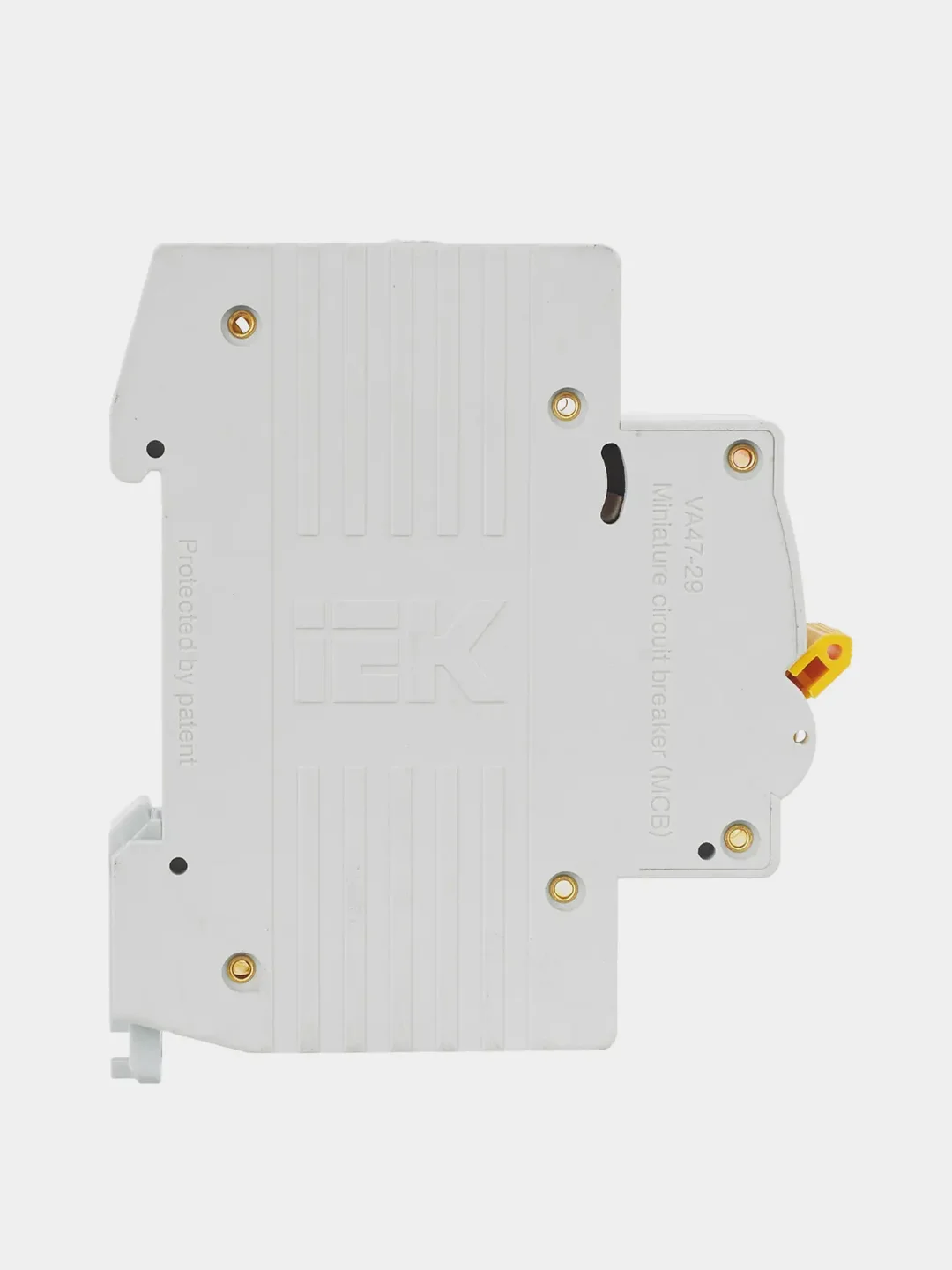

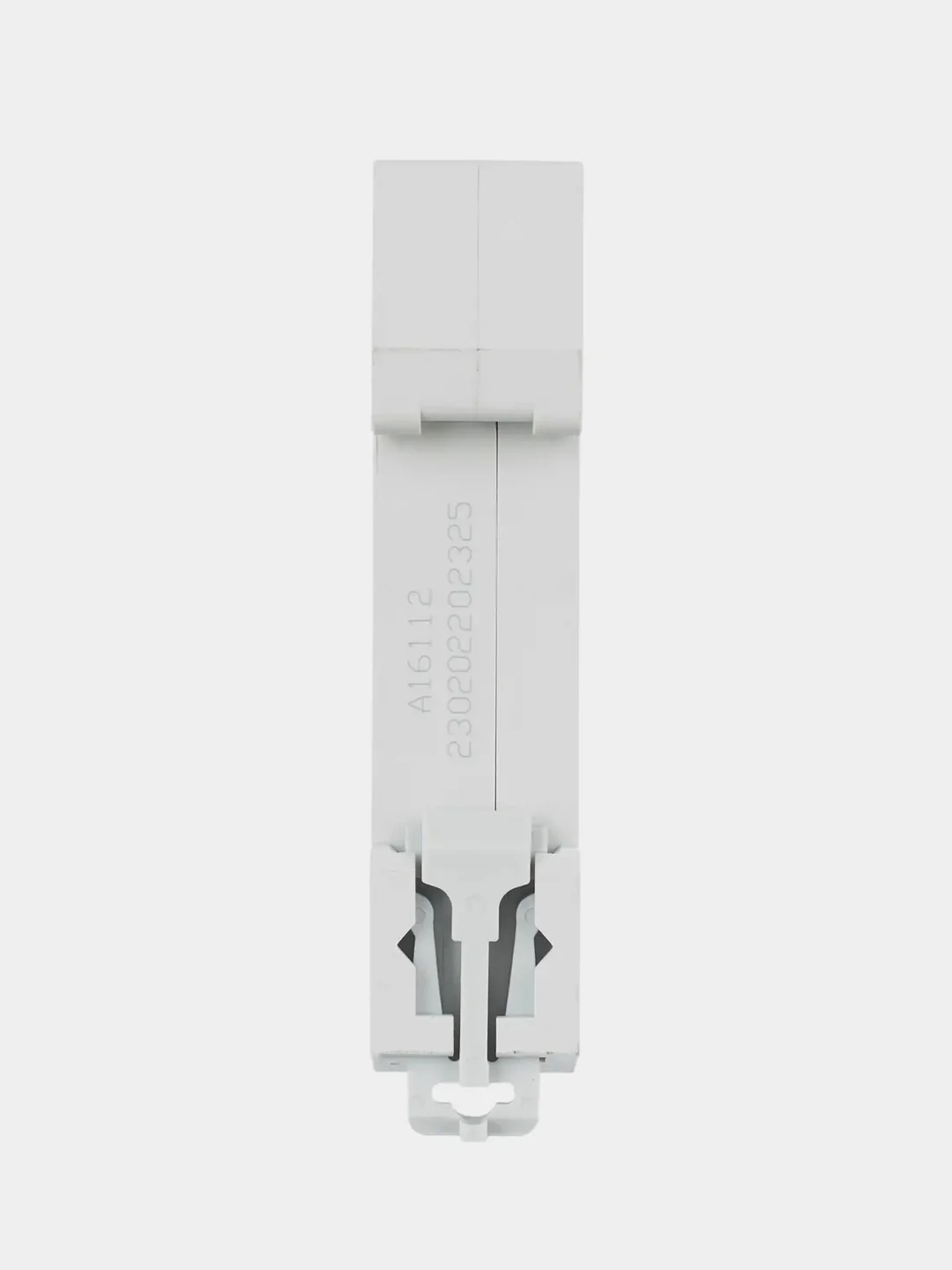

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от -40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Номин. ток, А: 25.0
Количество полюсов: 1
Номин. импульсное выдерживаемое напряжение, кВ: 4
Характеристика срабатывания - кривая тока: C
Тип напряжения: Перемен./постоян. (AC/DC)
Номин. раб. напряжение, В: 230
Номин. напряжение постоян. тока - DC, В: ≤ 48
Тип расцепителя: Тепловой, электромагнитный
Потери энергии, Вт: 4.5
Отключающая способность по EN 60898, кА: 4,5
Ширина по количеству модульных расстояний: 1
Макс сечение входящего кабеля, мм²: 25
Класс токоограничения: 3
Частота, Гц: 50
Степень защиты - IP: IP20
Климатическое исполнение: УХЛ4
Общ количество полюсов: 1
Монтажная глубина - ниши, мм: 73,6
Возможна дополнит комплектация: Да
Тип подключения: Винтовое соединение
Подходит для защитного выкл. двигателя: Да
Наличие теплового расцепителя: Да
Наличие электромагнитного расцепителя: Да
Наличие электронного расцепителя: Нет
Наличие дифференциального расцепителя: Нет
Время срабатывания расцепителя в зоне КЗ tm, с : 0,1
Количество защищенных полюсов: 1
Номин. отключающая способность при коротком замыкании EN 60898 при 400 В, кА: 4.5
Номин. отключающая способность при коротком замыкании EN 60898 при 230 В, кА: 4.5
