Описание

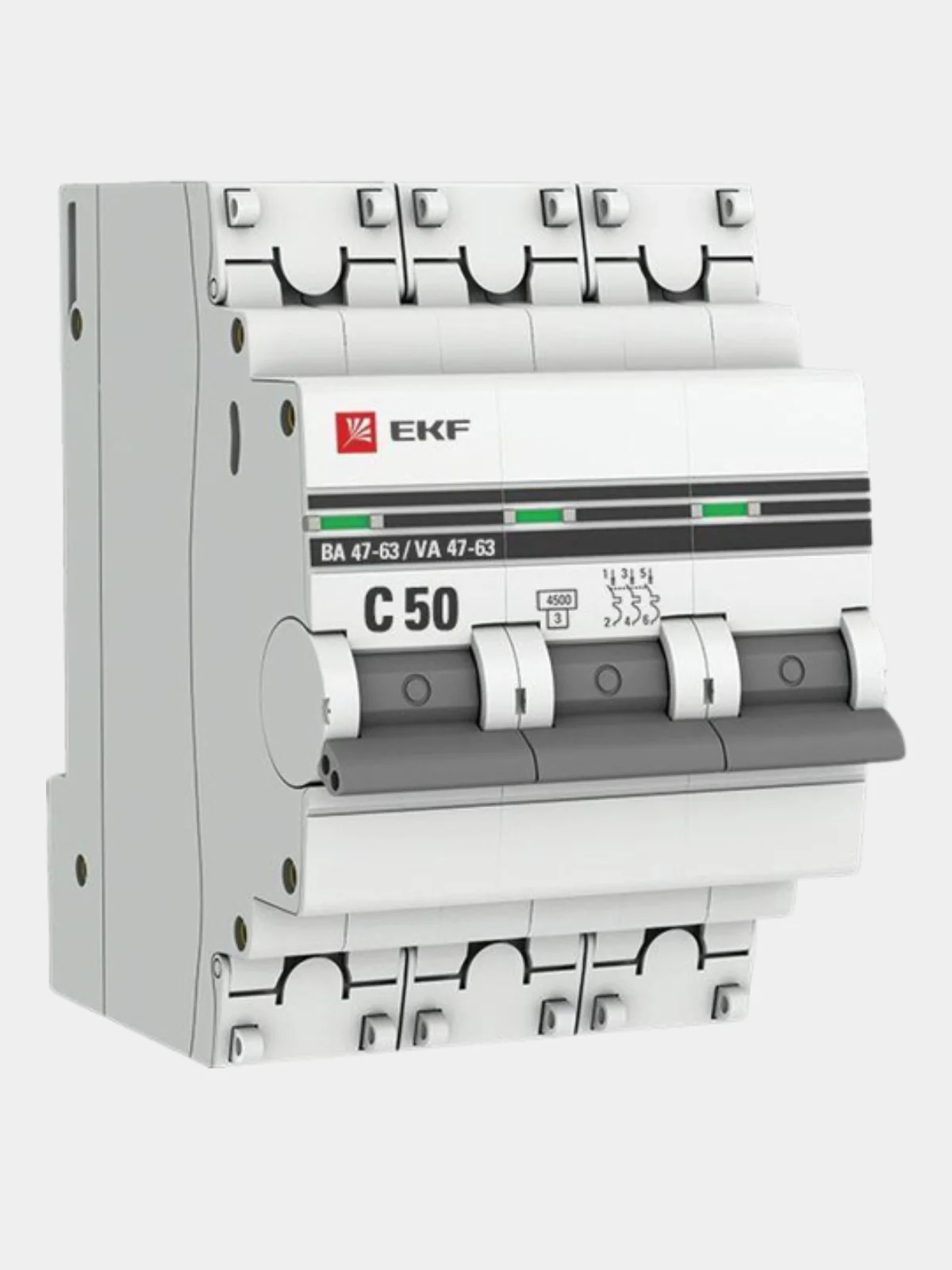

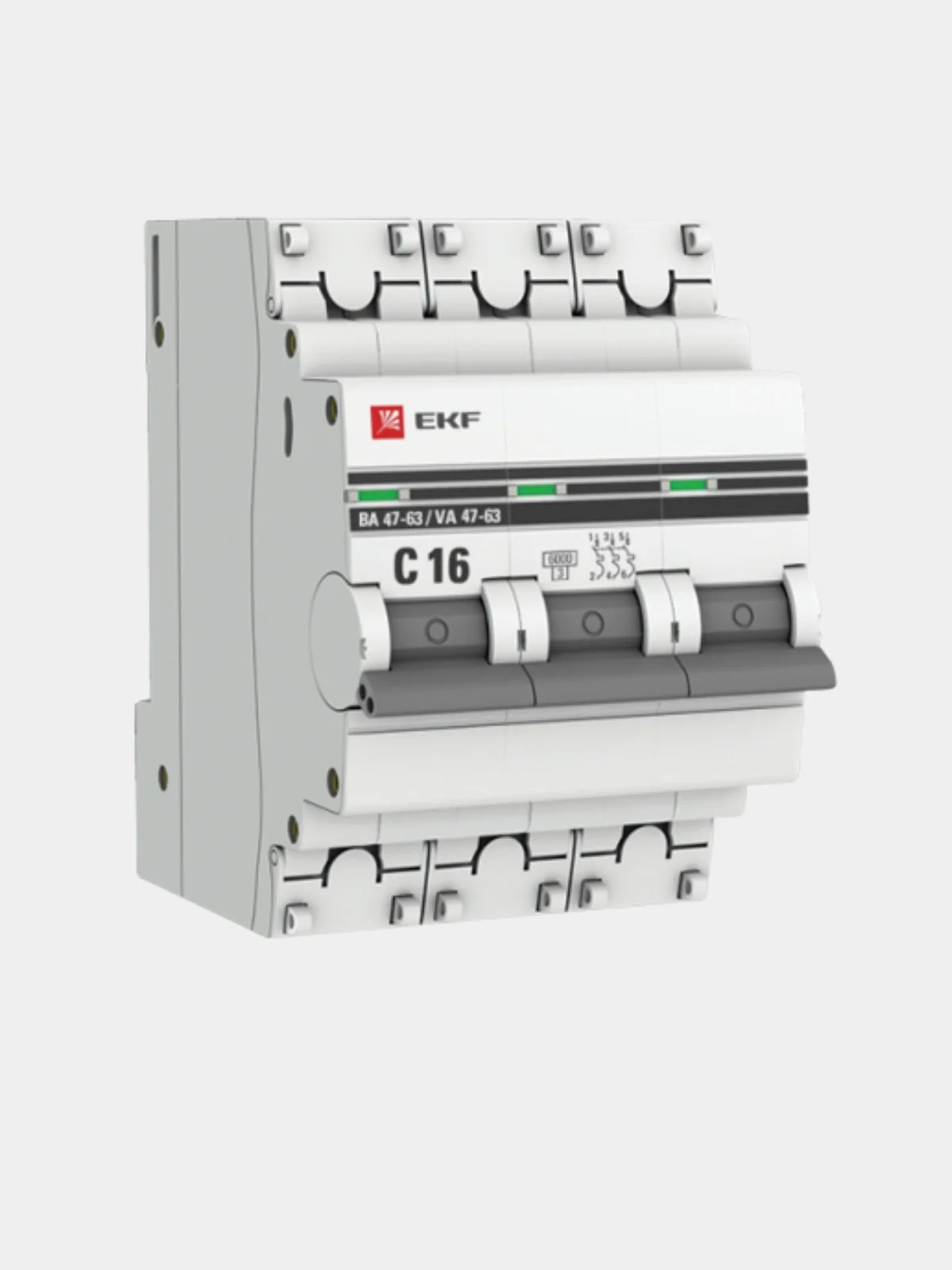

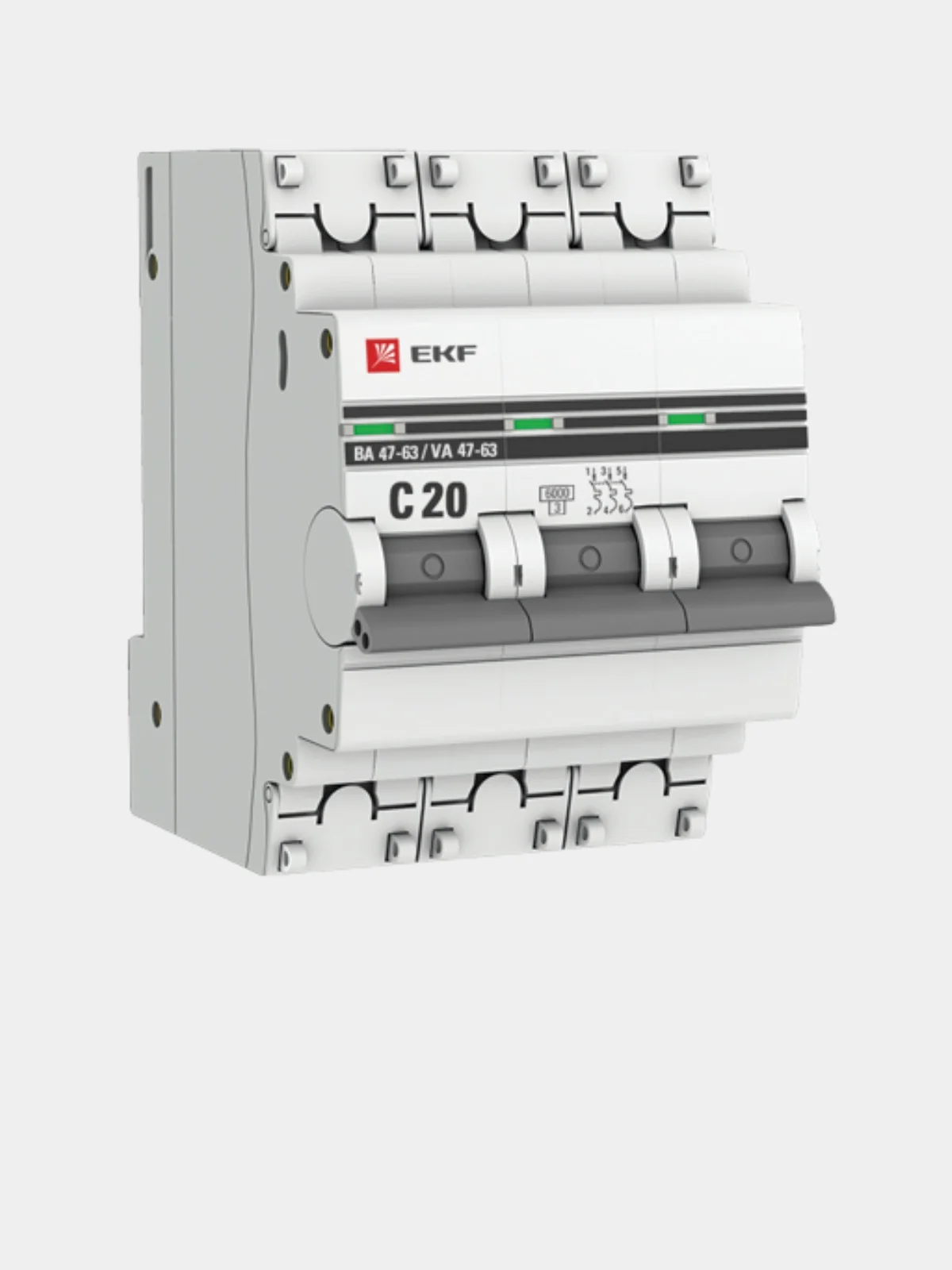

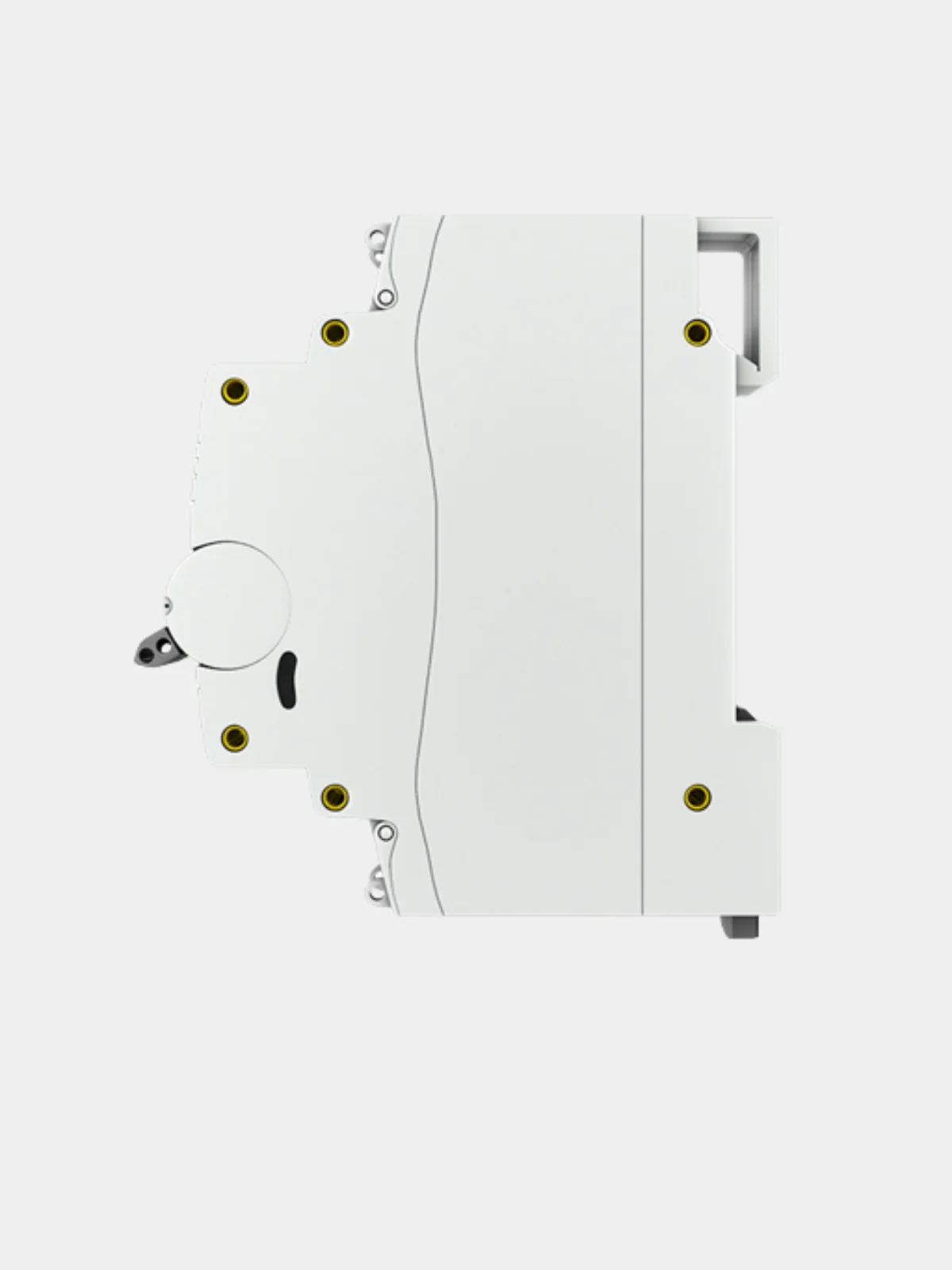

Автоматические выключатели ВА 47-63 6 кА EKF PROxima являются механическими коммутационными аппаратами, производятся в одно-, двух-, трех- и четырехполюсном исполнениях и соответствуют ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
Статус - Регулярная
Номинальное импульсное выдерживаемое напряжение Uimp - 4 кВ
Тип напряжения - AC (перемен.)
Глубина установочная (встраиваемый) - 50 мм
Номинальный ток - 16А / 20 А / 50А / 63А
Номинальное (расчетное) напряжение - 400 В
Частота - 50...50 Гц
Характеристика срабатывания (кривая тока) -C
Номинальное напряжение изоляции Ui - 660 В
Класс токоограничения - 3
Категория перенапряжения -3
Степень загрязнения -2
Модульная ширина (общ. кол-во модульных расстояний) -3
Степень защиты (IP) -IP20
Количество защищенных полюсов -3
Одновременное отключение нейтрали (N) -Нет
Номинальная отключающая способность по ГОСТ IEC 60898-1 - 6 кА
Подходит для скрытого монтажа (заподлицо) - Нет
Поперечное сечение подключенного однопроволочного (жесткого) провода - 1...25 мм²
Поперечное сечение подключенного многопроволочного (гибкого) провода - 1...25 мм²
Рабочая температура окружающей среды - -25...50 °C
Возможна дополнит. комплектация - Да
Общ. количество полюсов - 3
Номинальная отклоняющая способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В - 3,5 кА
Номинальная отклоняющая способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В - 6 кА
