Описание

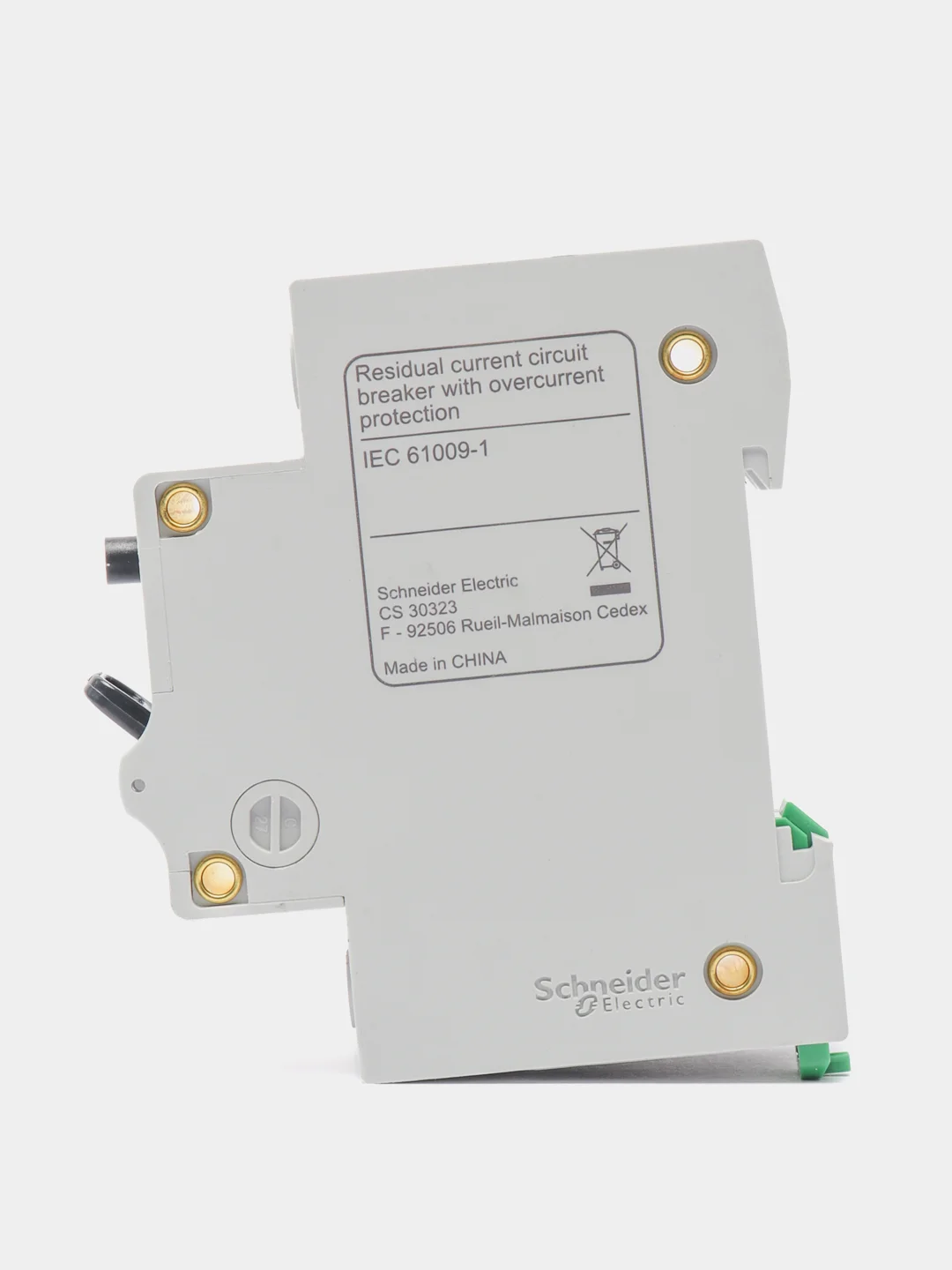

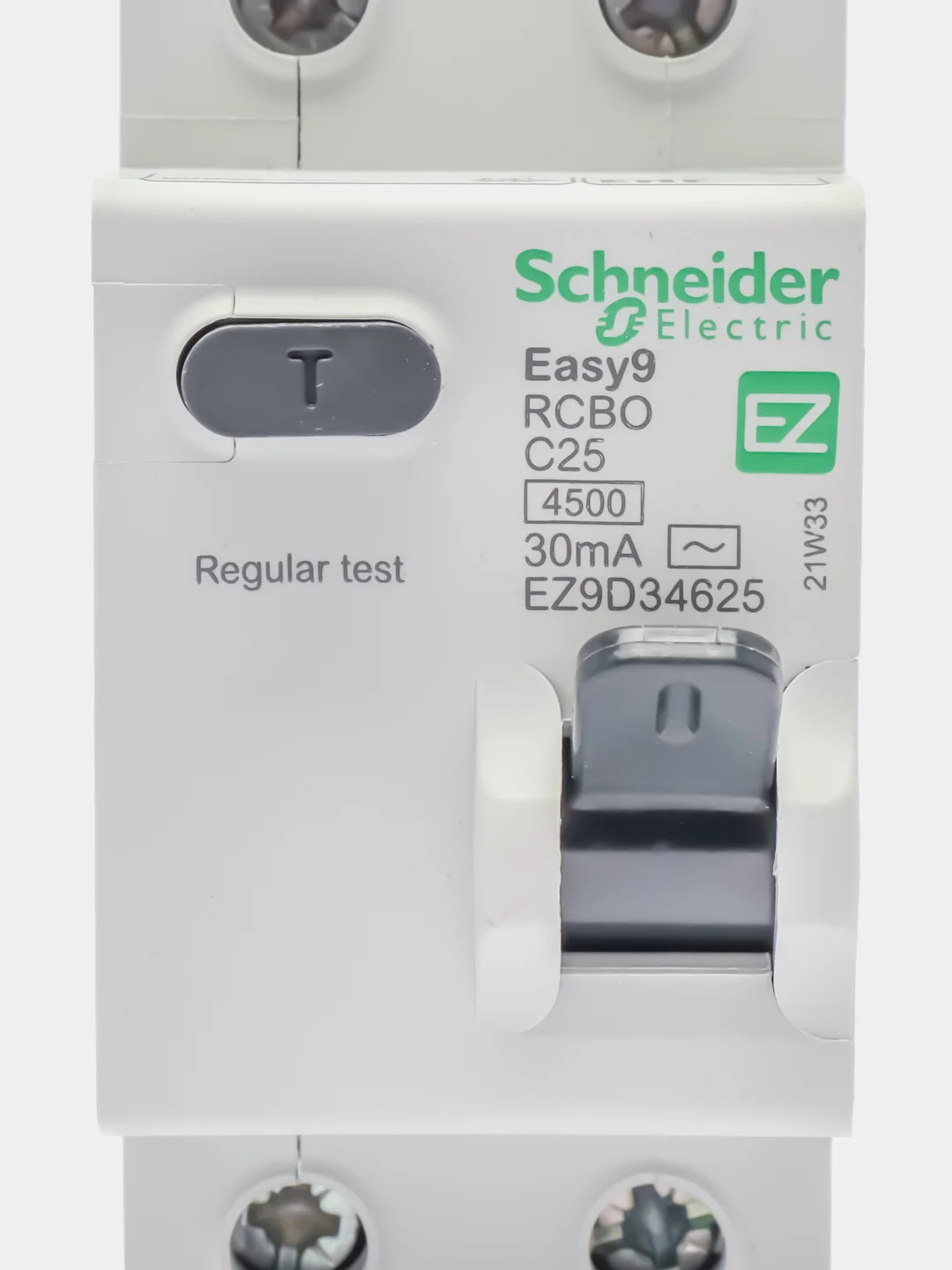

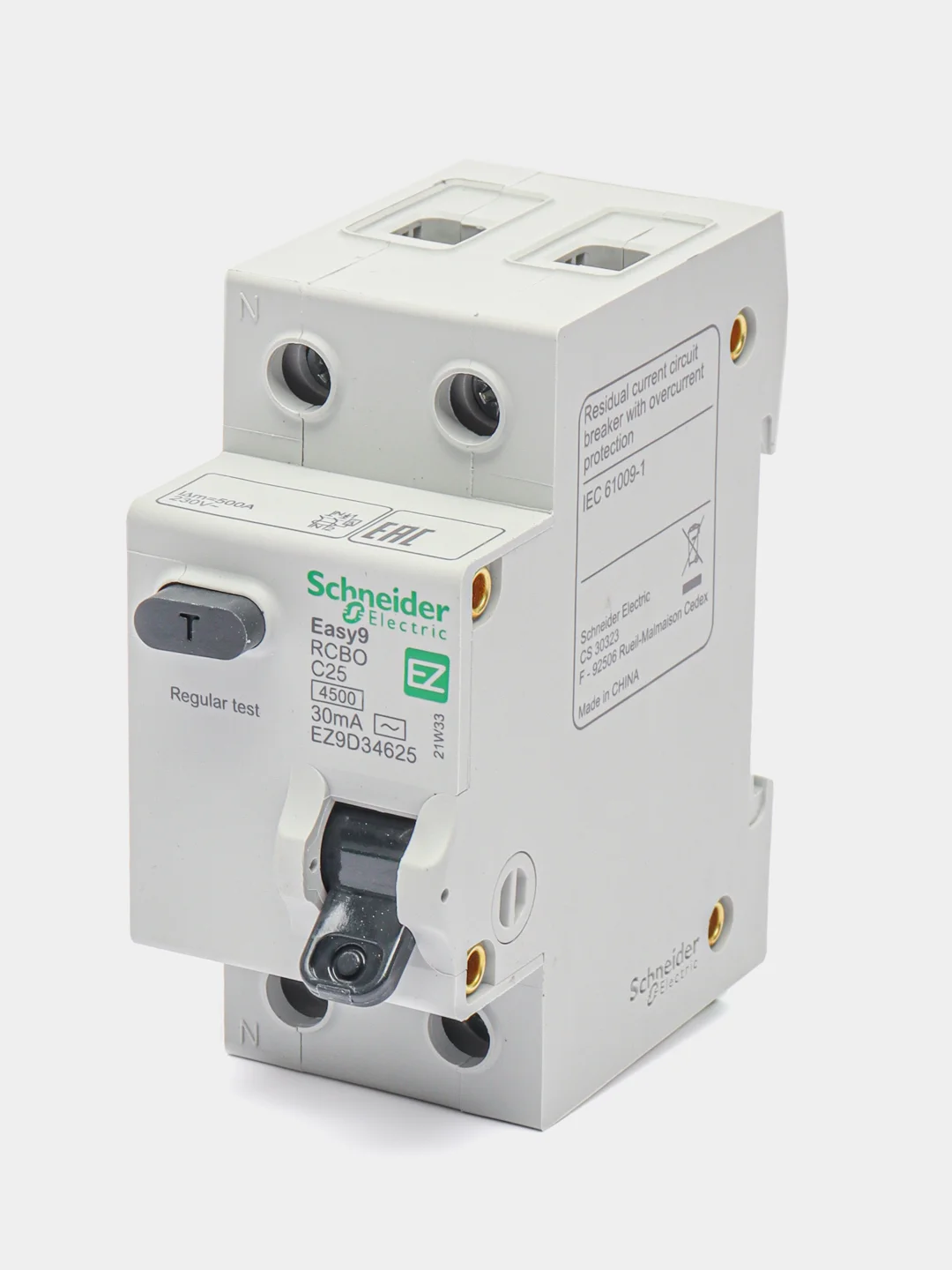

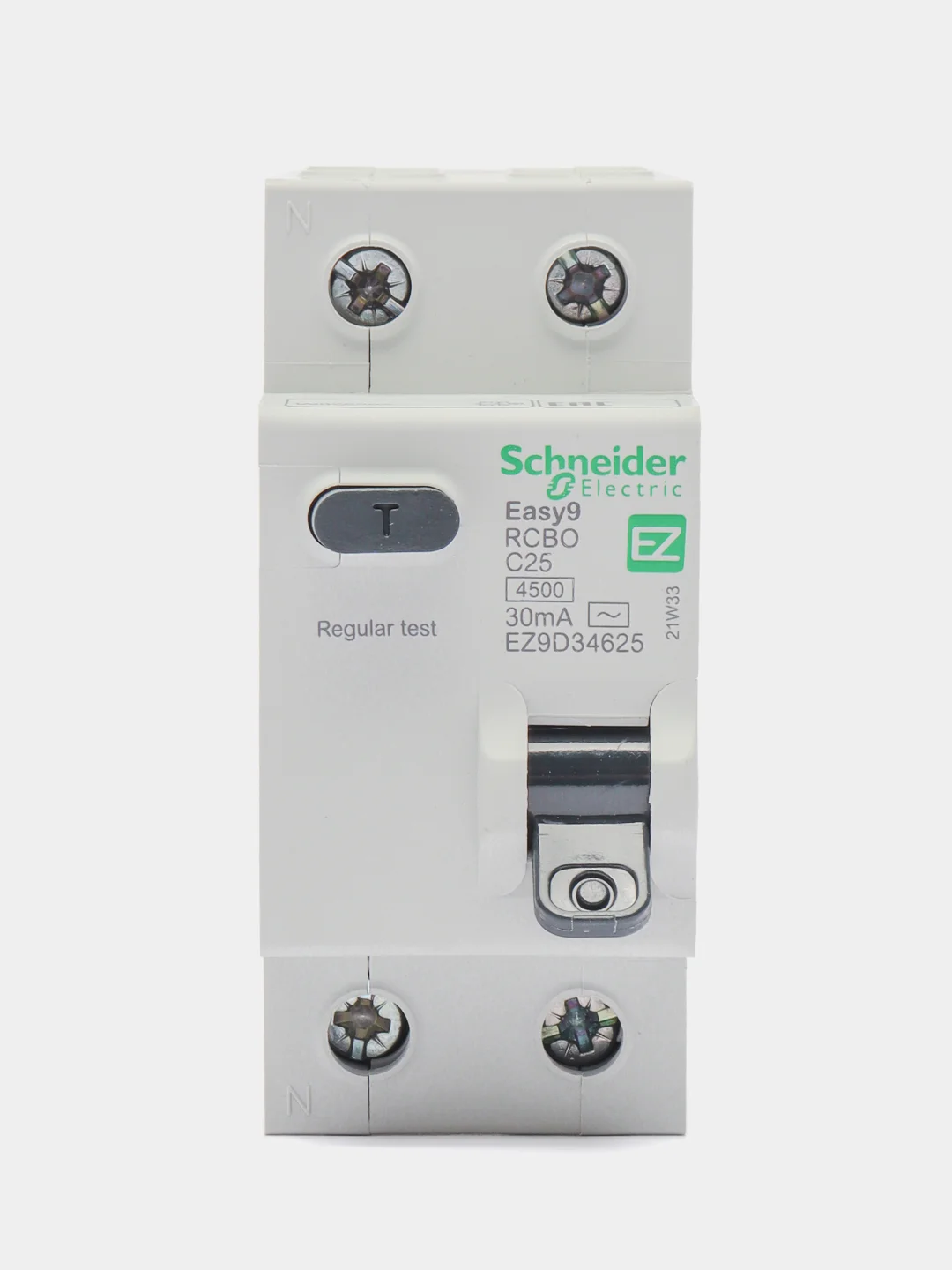

Дифференциальный автоматический выключатель Easy9 от Шнайдер Электрик объединяет в себе функции автоматического выключателя и УЗО. Предназначен для защиты от перегрузок и коротких замыканий, обеспечивает защиту людей от поражения электрическим током при прямых контактах с токопроводящими частями (чувствительность 30 мА).
Одна из основных задач устройства состоит в определении утечки тока и мгновенном отключении участка электрической цепи настолько быстро, чтобы человек, который стал проводником тока, остался целым и невредимым.
Чувствительность 30 мА является наиболее используемой в различных групповых цепях (освещение, розетки и т.д.). В электрических цепях, связанных с повышенной влажностью (освещение и оборудование ванных и душевых комнат, бассейнов), а также в детских комнатах, рекомендуется использовать устройство с чувствительностью 10 мА.
Класс (тип) АС является стандартным и наиболее используемым, обеспечивает защиту от синусоидальных переменных токов утечки. Не защищает от пульсирующего постоянного тока.
Защита от сверхтоков обеспечивается двумя расцепителями — электромагнитным (мгновенно срабатывает при значительном превышении тока) и тепловым (время срабатывания зависит от величины тока и составляет от нескольких секунд до нескольких часов).
Характеристика срабатывания электромагнитного расцепителя «C» является стандартной и наиболее используемой, обычно применяется для защиты распределительных и групповых цепей со значительными пусковыми токами и смешанной нагрузкой (освещение, розетки и т.д.). Срабатывание электромагнитного расцепителя происходит в том случае, если ток превышает номинальный в 5-10 раз.
Отключающая способность указывает на максимальный ток короткого замыкания, который автоматический выключатель способен выдержать, сохранив свою работоспособность. Значение 4 500 А обычно является показателем для применения в жилищном секторе.
-Серия — Easy9.
-Количество полюсов — 2.
-Род тока — Переменный ток (AC).
-Номинальный отключающий дифференциальный ток — 30 мА.
-Номинальное выдерживаемое импульсное напряжение — 4 кВ.
-Механическая износостойкость — 8000 циклов.
-Электрическая износостойкость — 2000 циклов.
-Максимальное сечение подключаемых проводников — 25 мм².
-Диапазон рабочих температур — -25 ÷ +60 °C.
-Степень защиты — IP20.

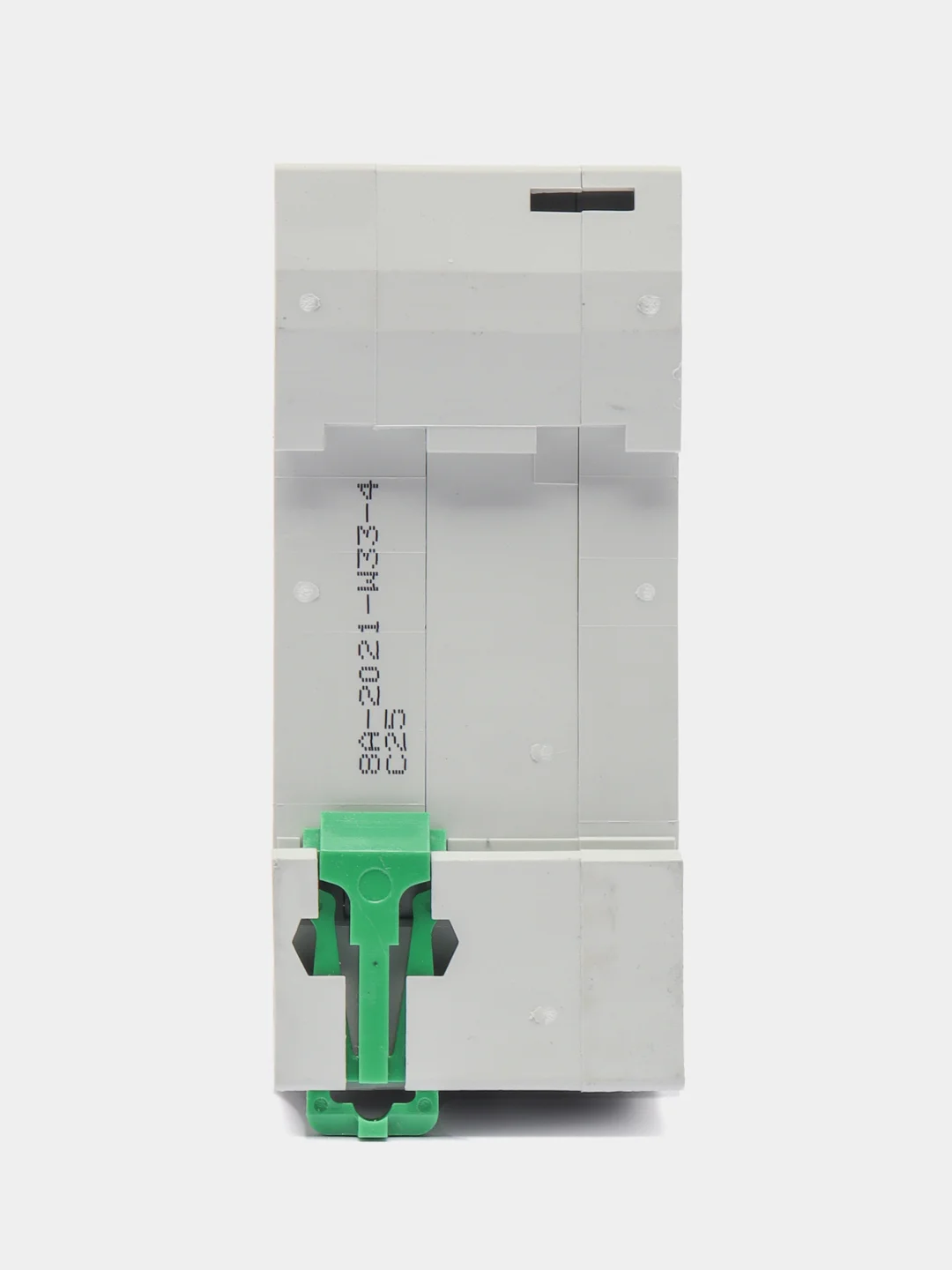

-Способ установки — На DIN-рейку.
-Количество занимаемых модулей 18 мм — 2.
-Длина — 36 мм.
-Высота — 81 мм.
-Глубина — 67 мм.
