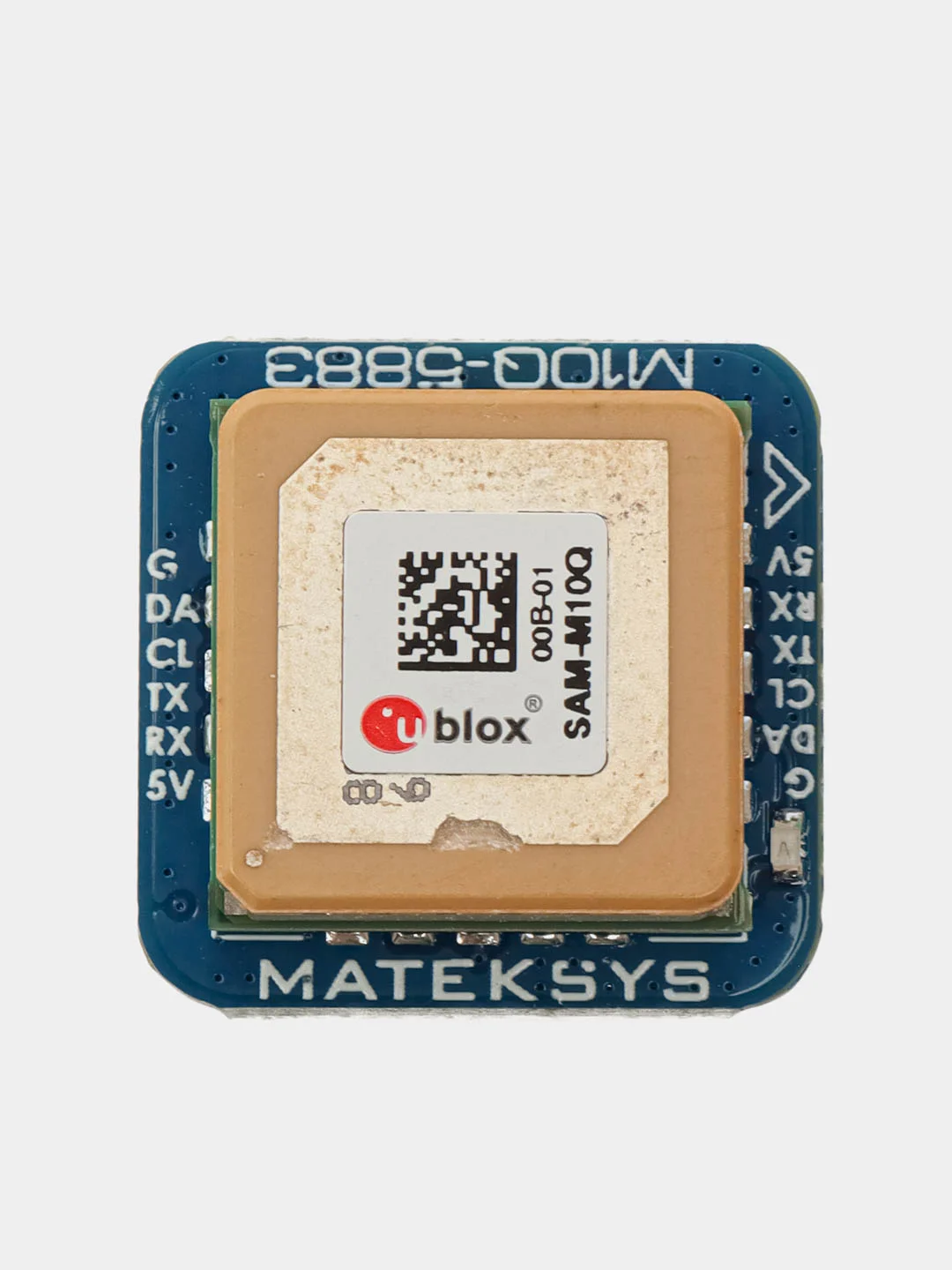

Модуль GNSS & COMPASS Matek M10Q-5883
Описание
Модуль GNSS & COMPASS Matek M10Q-5883 использует высокоточную GNSS-платформу u-blox SAM-M10Q-00B, обеспечивающую исключительную чувствительность и быстрое время захвата сигналов L1 GNSS. Поддерживая одновременный прием сигналов от GPS, ГЛОНАСС, Galileo и BeiDou, этот модуль обеспечивает высокую точность позиционирования даже в сложных условиях, таких как городские каньоны. Технология u-blox Super-S повышает точность динамического определения местоположения.
Особенности:
- GNSS: u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo, BeiDou)

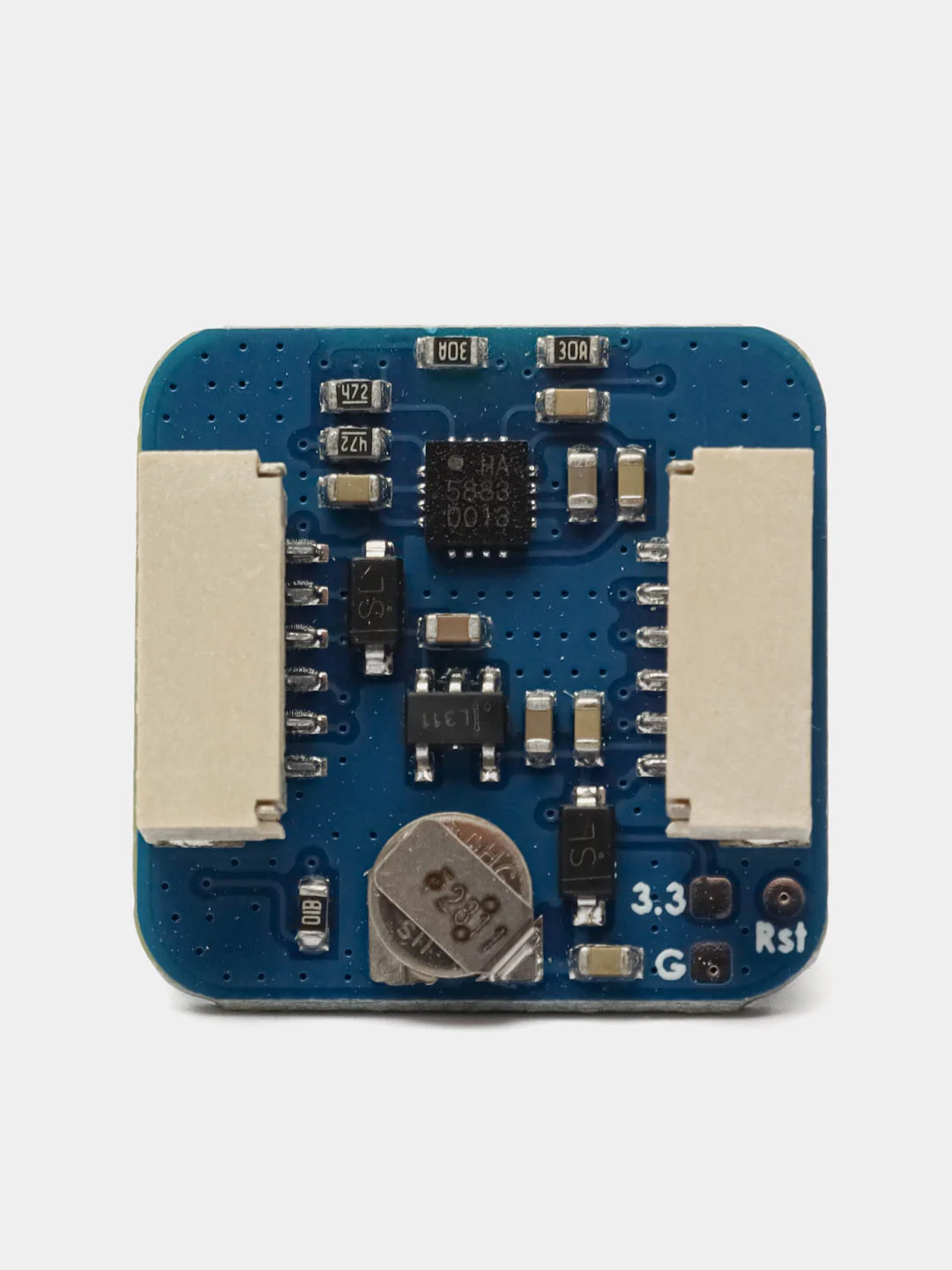

- Магнитный компас: QMC5883L
- Патч-антенна: 15х15х4 мм с высоким коэффициентом усиления
- Входящее напряжение: 4~9 В (5 В pad/pin)
- Потребляемая мощность: 13 мА
- Скорость передачи данных UART: 9600 по умолчанию
- Рабочие температуры: -20~80 °C
- Интерфейсы:
- UART (TX, RX) для GNSS SAM-M10Q-00B
- I2C (DA, CL) для компаса QMC5883L
- Разъем: JST-GH-6P (SM06B-GHS-TB) шаг 1.27 мм
- LED индикатор: Зеленый светодиод GNSS PPS (постоянно горит при включении питания, мигает (1 Гц) при 3D-fix GNSS)
- Протокол: UBX (u-blox) 5 Гц @ GPS + GAL + BDS B1C + GLO или NMEA 1 Гц

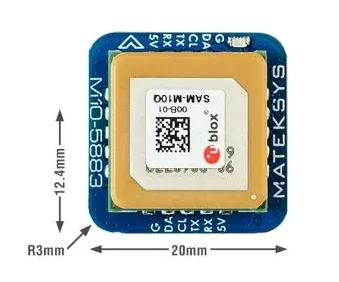

- Габариты: 20х20х12.4 мм
- Масса: 8 г

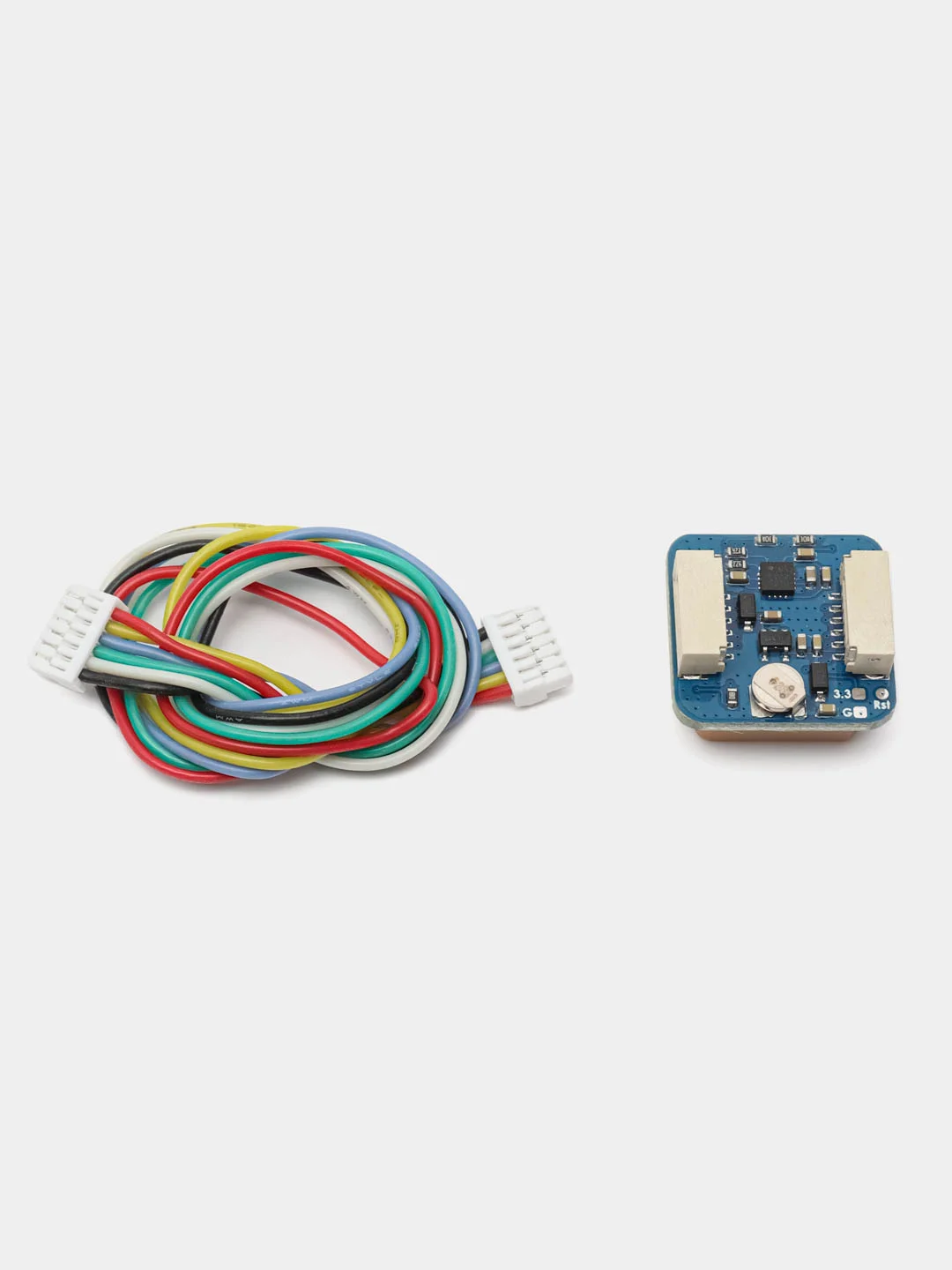

Комплектация:
- Модуль M10Q-5883

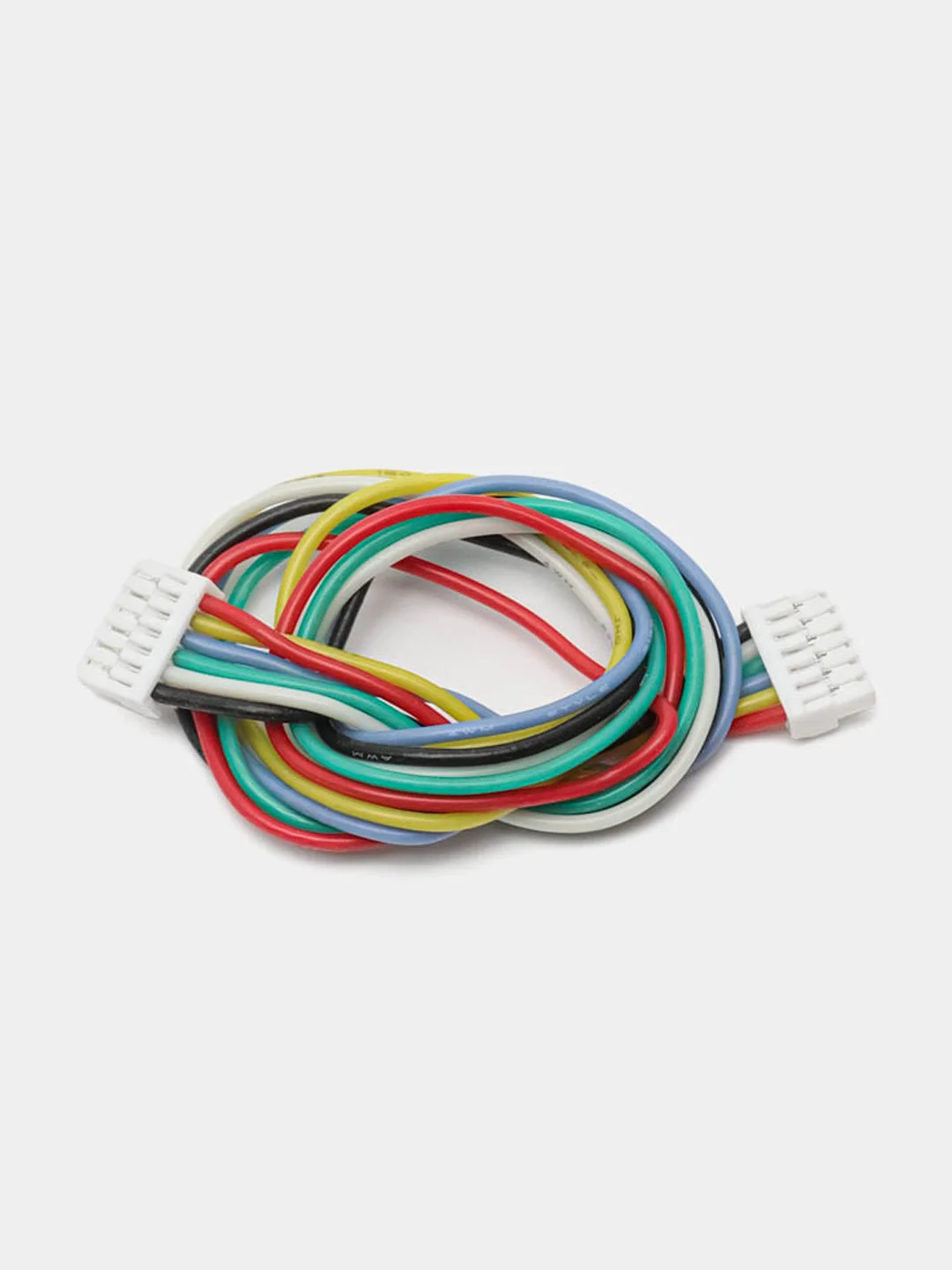

- Кабель JST-GH-6P - JST-GH-6P (20 см)
Подключение:
- 5 В - полетный контроллер 4~9 В
- RX - полетный контроллер UART_TX
- TX - полетный контроллер UART_RX
- CL - полетный контроллер I2C_SCL
- DA - полетный контроллер I2C_SDA
- G - полетный контроллер GND
