Описание

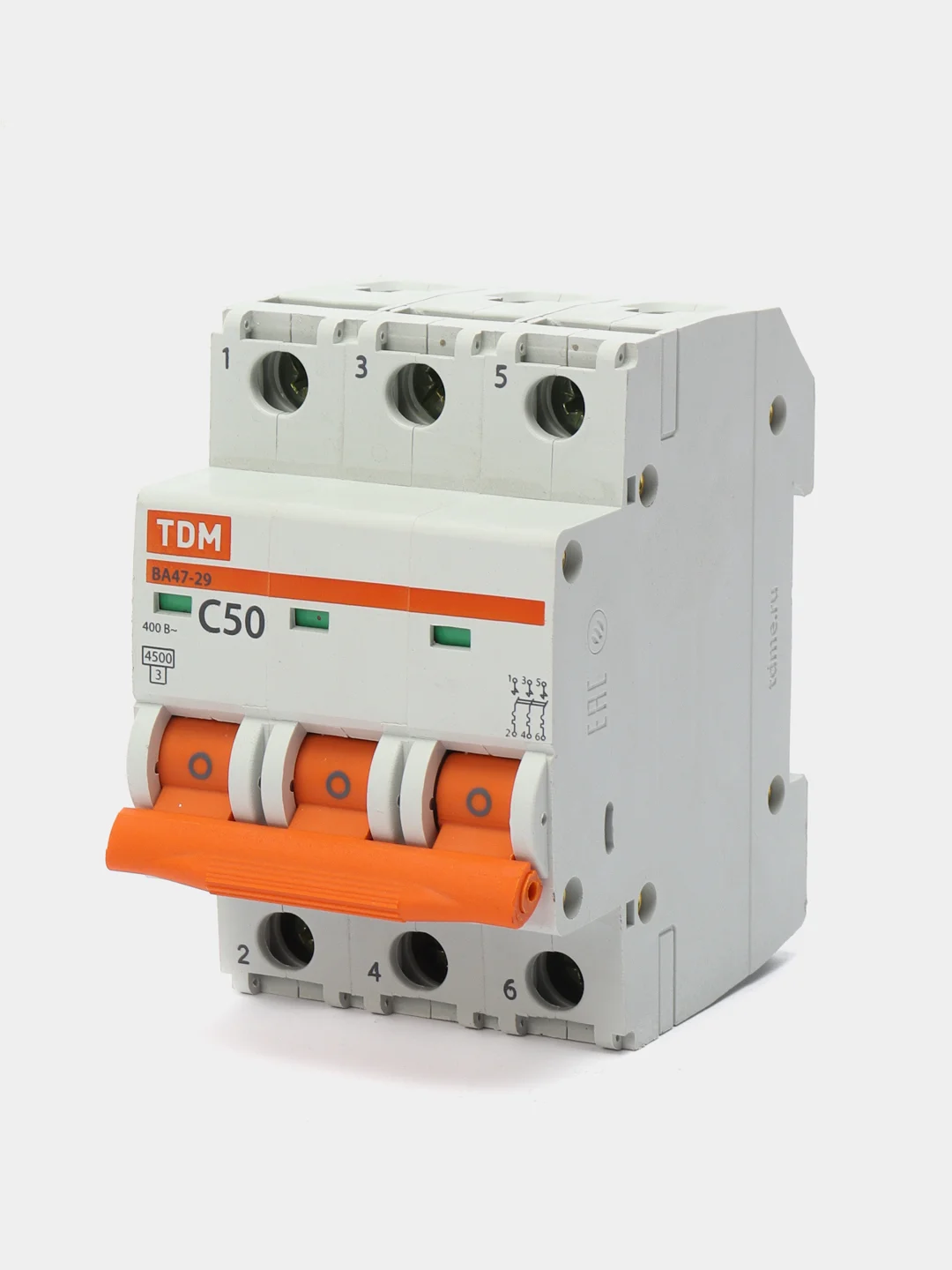

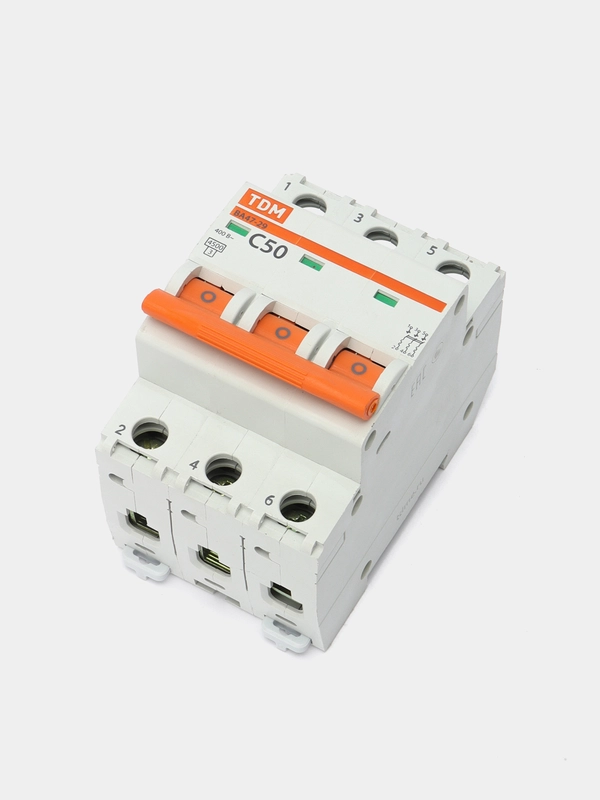

Автоматический выключатель TDM ВА47-29 3Р 50А 4.5кА С SQ0206-0114 широко применяется в качестве предохранительного устройства для электрических цепей от коротких замыканий и перенапряжения. Автомат предназначен для установки в как в жилых помещениях, так и в общественных зданиях, например, офисах и т.д.
Технические характеристики TDM ВА47-29 3Р, 50 А, 4,5 кА, С SQ0206-0114
- Тип: модульный
- Тип монтажа: на DIN-рейку
- Номинальное напряжение, В: 230/400
- Отключающая способность, кА: 4.5
- Климатическое исполнение: УХЛ-3
- Степень защиты: IP20
- Количество полюсов: 3
- Тип расцепления: С
- Цвет корпуса: белый
- Вид: автоматический выключатель
- Серия: ВА47-29
- Вес нетто, кг: 0.33
- Номинальный ток, А: 50
- Высота, мм: 80
- Ширина, мм: 52,5
- Глубина, мм: 75
Преимущества TDM ВА47-29 3Р, 50 А, 4,5 кА, С SQ0206-0114
- Корпус и детали автоматического выключателя TDM ВА47-29 3Р 50А 4.5кА С SQ0206-0114 выполнены из пластика не поддерживающего горение;
- Маркировка не подвержена стиранию в пределах срока эксплуатации;
- Соответствует стандартам ГОСТ Р 50345-99;
- Номинальная отключающая способность: 4500 А;
- Напряжение постоянного тока: 48 В/полюс;
- Условия эксплуатации УХЛ4;
- Электрическая износостойкость, циклов В-О: не менее 6 000;
- Механическая износостойкость, циклов В-О: не менее 20 000;
- Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного;
- Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
- Диапазон рабочих температур: от -40 до +50 °С;
- Момент затяжки: 3 Н*м;

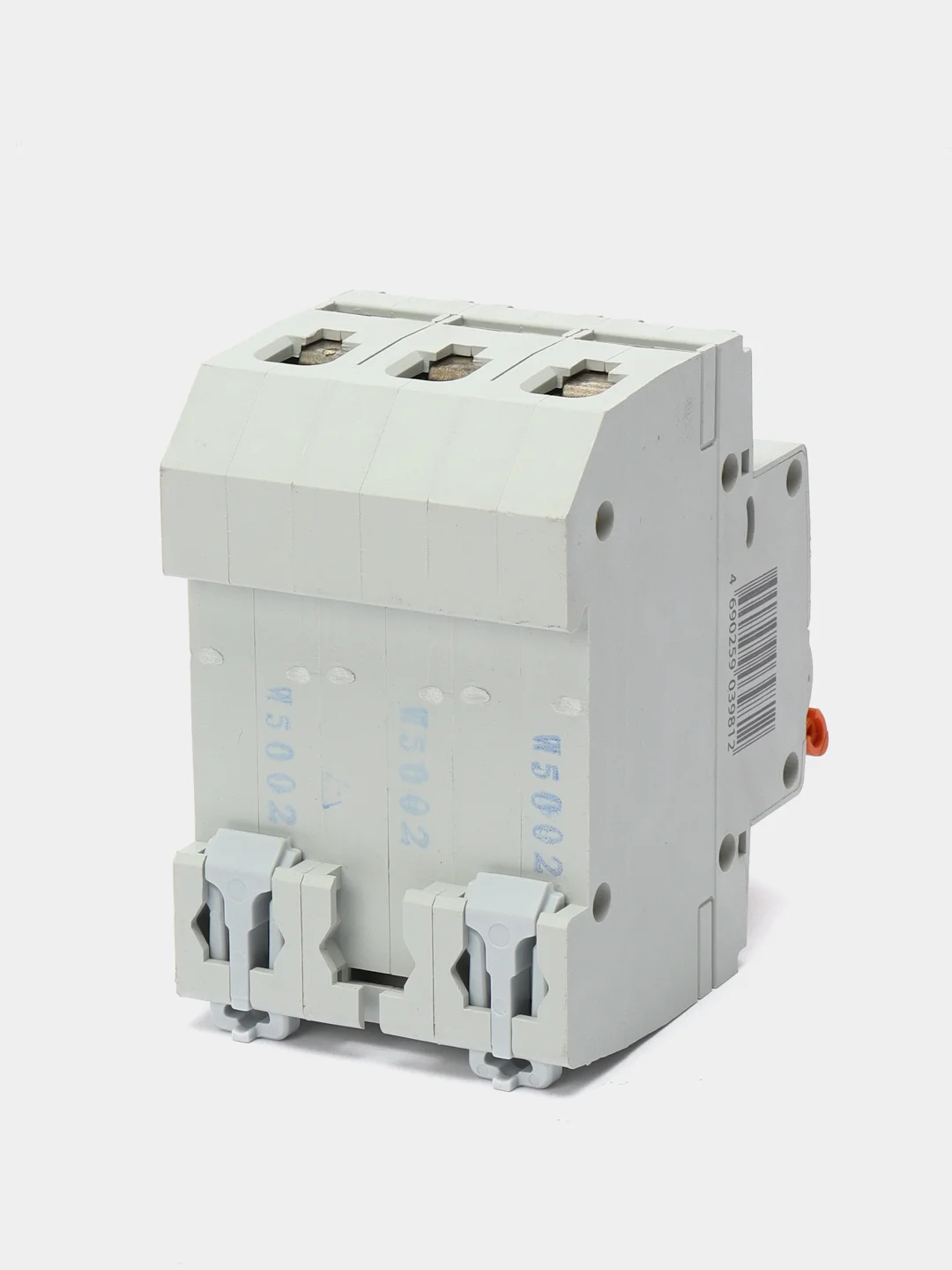

- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;

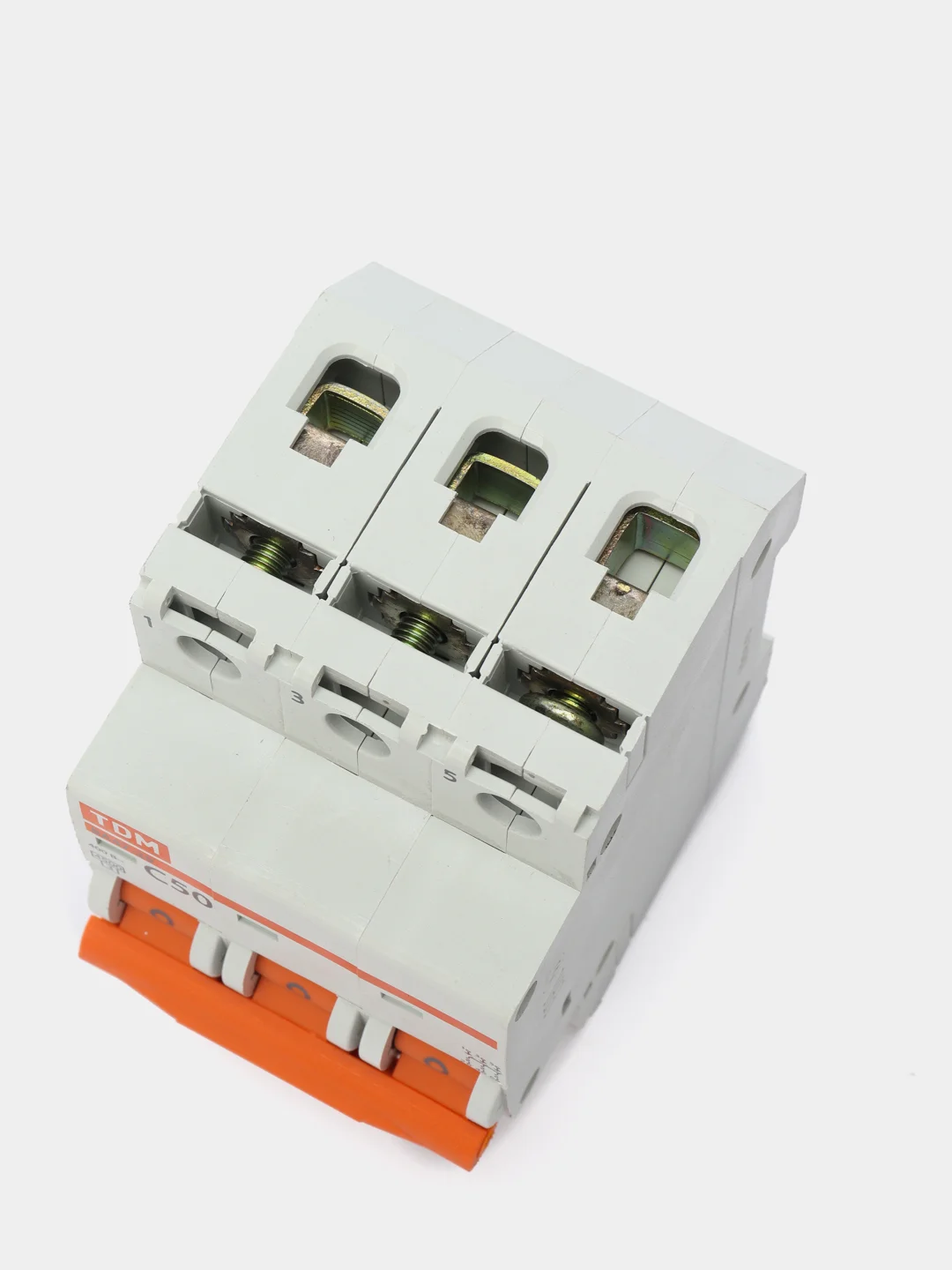

- Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
- Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке;
- Может устанавливаться в любом положении без изменения номинальных характеристик;
- Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;

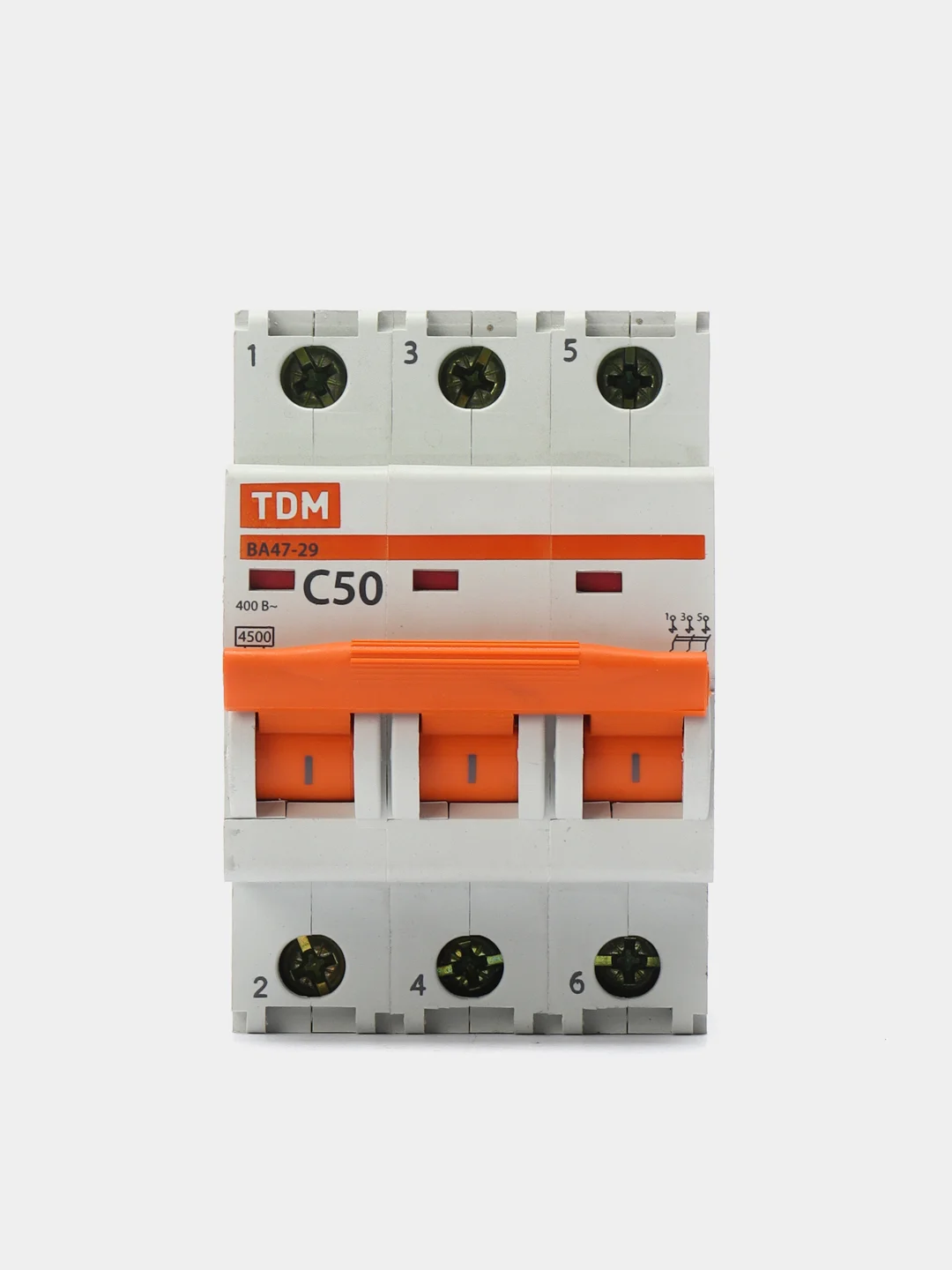

- На лицевой панели реализован механический индикатор положения контактов (включено/отключено);
- Эргономичная рукоятка управления, исключающая соскальзывание пальцев;
- Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
- Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм;
- Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов;
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери;
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
- Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы;
- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
- Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;
- Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;
- Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно);
- Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;
- Кривая С - отключит ток в цепи в 5-10 раз больше номинального.
